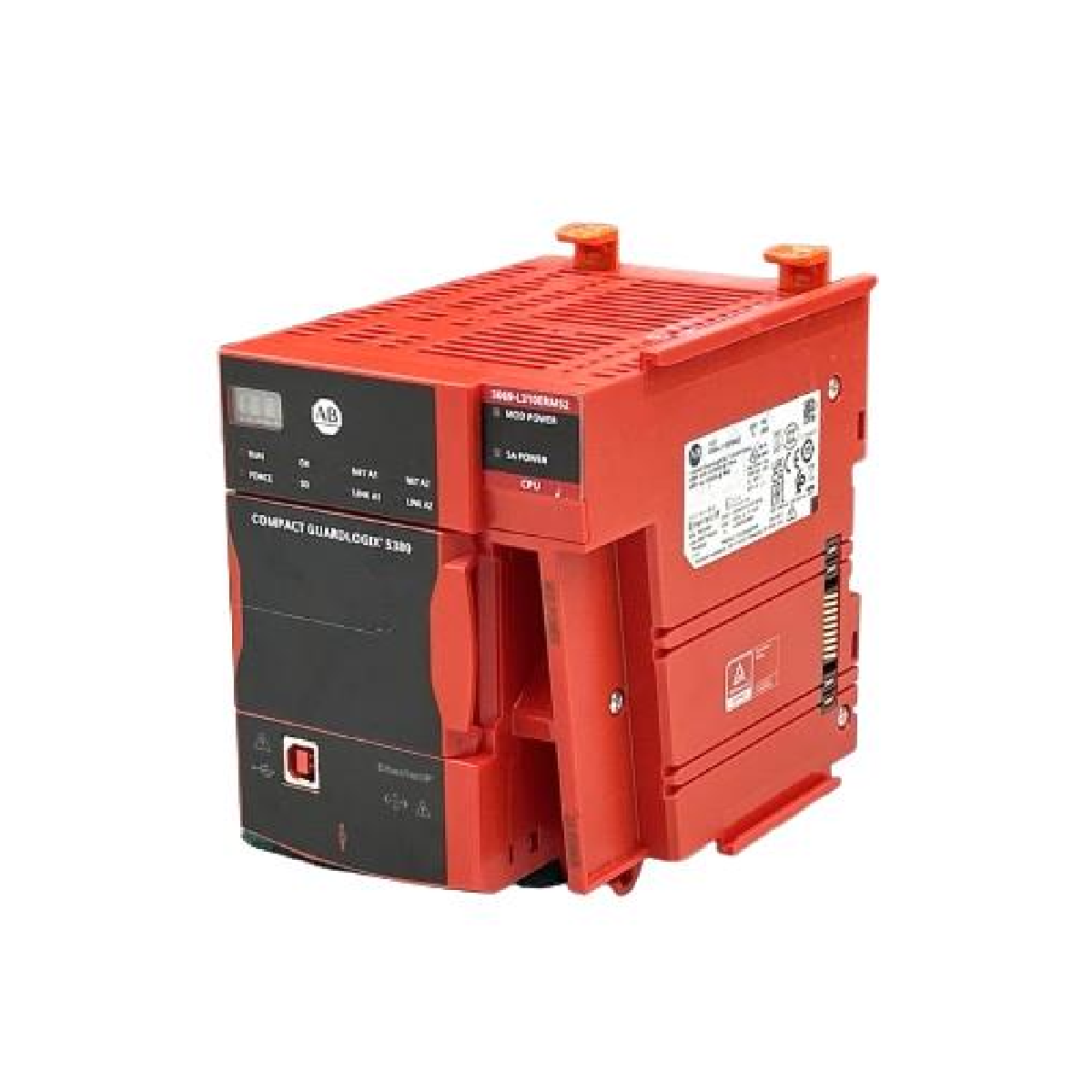

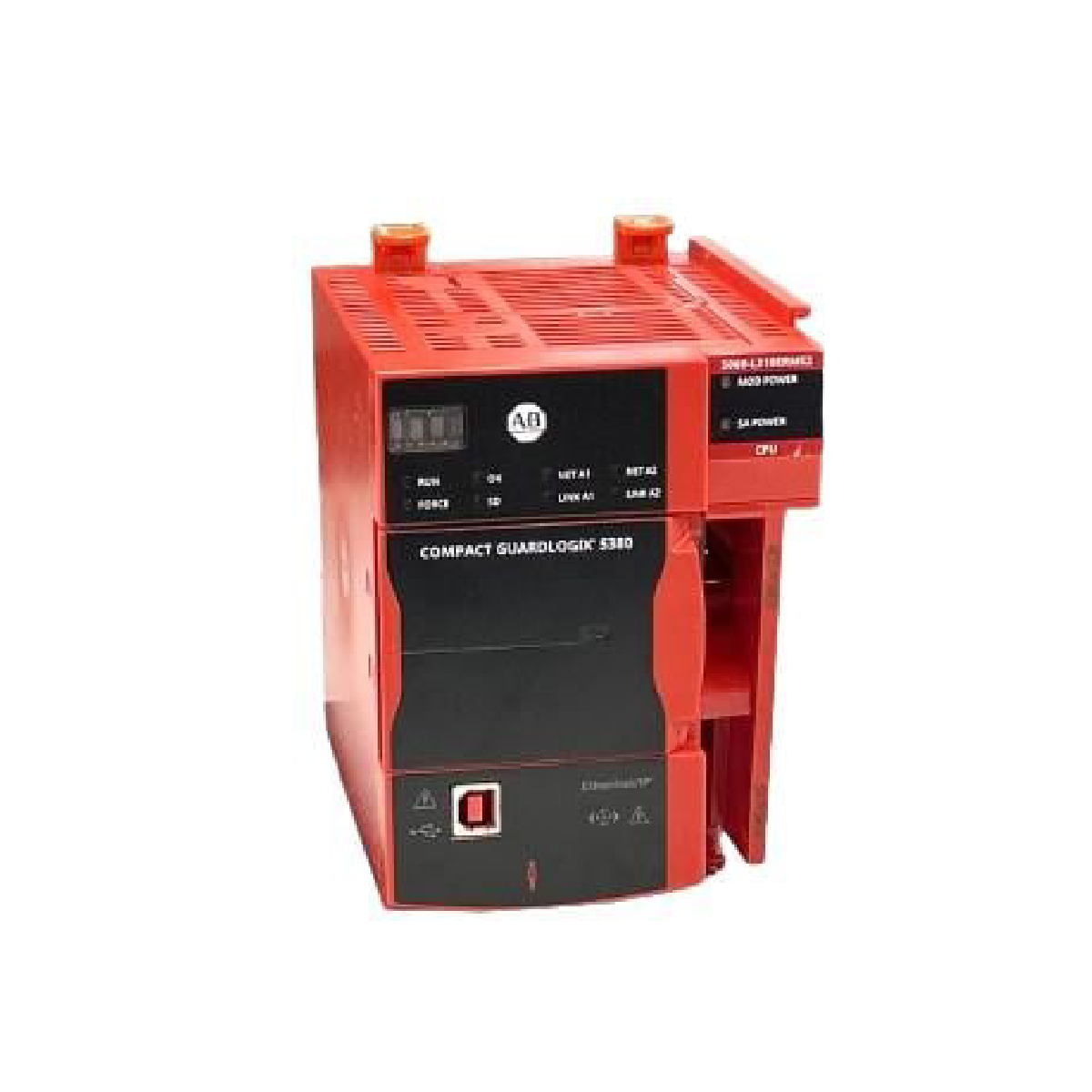

Pengendali Compact GuardLogix 5380 SIL 2 Allen-Bradley 5069-L310ERMS2

 5069-L310ERMS2 adalah pengontrol keselamatan berperforma tinggi dari keluarga Compact GuardLogix 5380 . Pengontrol ini menyediakan kontrol terintegrasi untuk aplikasi industri standar dan terkait keselamatan, dengan tingkat keselamatan hingga SIL 2 / PLd (Kategori 3). Pengontrol ini dirancang untuk pembuat mesin yang memerlukan satu unit ringkas untuk mengelola logika kompleks, I/O berkecepatan tinggi, dan gerakan, sekaligus memastikan keselamatan fungsional bagi personel dan peralatan.

Spesifikasi Teknis Utama

Kemampuan Utama

1. Keselamatan & Kontrol Standar Terintegrasi

 5069-L310ERMS2 menghilangkan kebutuhan akan PLC keselamatan terpisah. Pengontrol ini menggunakan arsitektur internal "1oo2" (satu dari dua) untuk memantau dan menjalankan fungsi keselamatan. Di Studio 5000, logika keselamatan disimpan dalam "Safety Task" khusus dengan akses terbatas, sehingga modifikasi kode standar tidak secara tidak sengaja memengaruhi tanda tangan keselamatan.

2. Gerakan Terintegrasi melalui EtherNet/IP

Huruf "M" pada nomor katalog menunjukkan dukungan gerakan terintegrasi. Pengontrol ini dapat mengoordinasikan hingga 4 sumbu CIP Motion, sehingga memungkinkan kontrol tersinkronisasi terhadap servo drive Kinetix. Yang terpenting, fitur ini mencakup CIP Safety melalui EtherNet/IP, yang memungkinkan fungsi kecepatan aman, arah aman, dan safe torque off (STO) dikelola melalui kabel jaringan yang sama dengan data kontrol standar.

3. Performa Kecepatan Tinggi & Ethernet Gigabit Ganda

• Mode Dual-IP: Memungkinkan pemisahan fisik lalu lintas keselamatan/I/O dari jaringan perusahaan tingkat lebih tinggi, yang penting untuk mempertahankan determinisme keselamatan dan keamanan siber.

• Dukungan DLR: Mendukung topologi Device Level Ring untuk memastikan bahwa kegagalan satu kabel tidak memutus koneksi keselamatan, sehingga mencegah penghentian yang tidak perlu.

Tanya Jawab Teknis

Apa perbedaan antara 5069-L310ERM dan 5069-L310ERMS2?

 L310ERM adalah pengontrol standar dengan dukungan gerakan.  L310ERMS2 menambahkan partisi memori keselamatan khusus sebesar 0.5 MB dan diagnostik internal yang diperlukan agar tersertifikasi untuk aplikasi keselamatan SIL 2.

Bisakah saya menggunakan modul I/O 5069 standar dengan pengontrol ini?

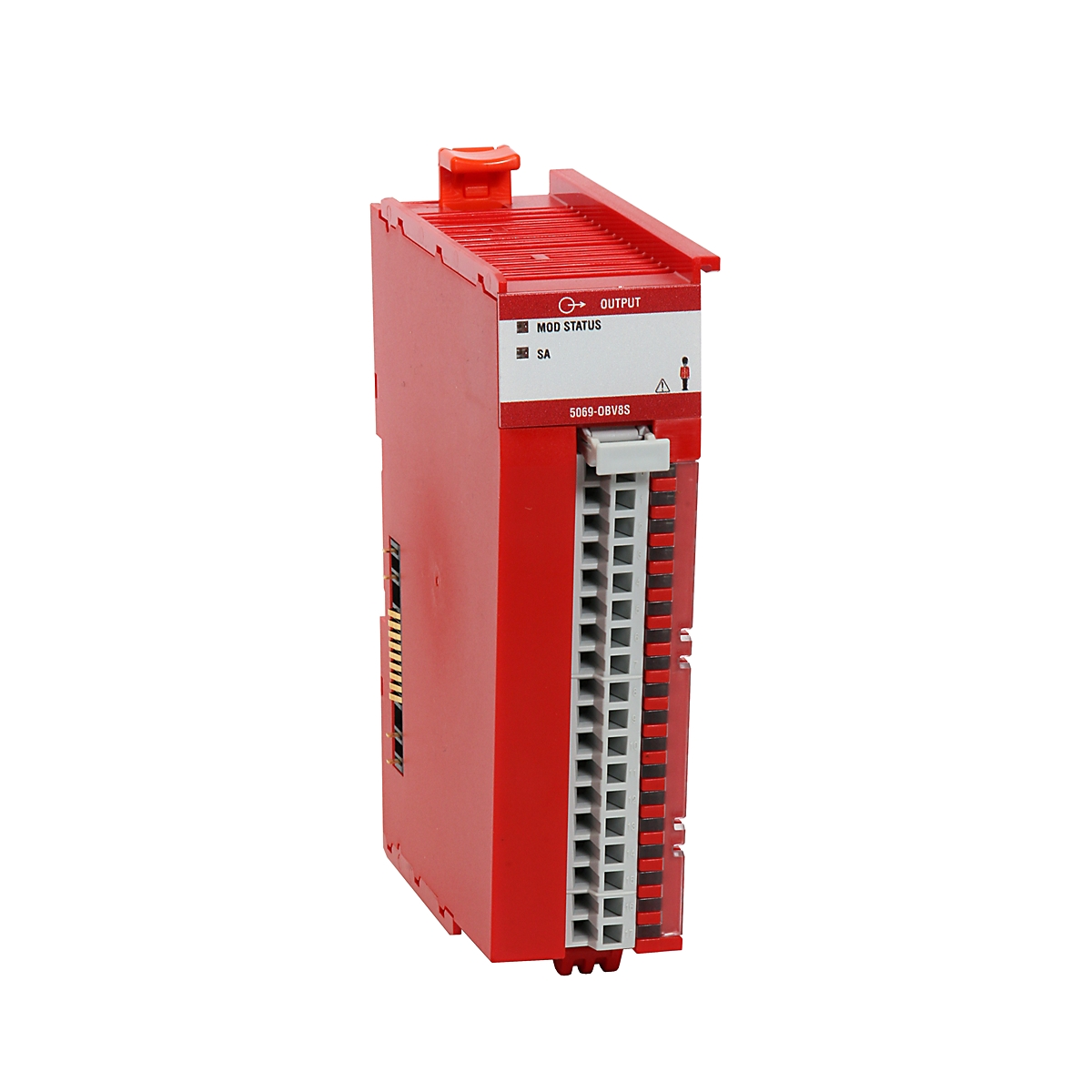

Ya. Anda dapat menggabungkan modul I/O 5069 standar untuk tugas non-keselamatan dan modul keselamatan 5069-IB8S / OBV8S untuk tugas keselamatan dalam rak lokal yang sama atau pada jaringan EtherNet/IP jarak jauh yang sama.

Apakah pengontrol ini memerlukan modul mitra keselamatan?

Tidak. Berbeda dengan sistem 1756 GuardLogix lama yang memerlukan pengontrol utama dan mitra keselamatan, seri Compact GuardLogix 5380 (seperti L310ERMS2) adalah pengontrol keselamatan mandiri.

Panduan Rekayasa & Instalasi

• Tanda Tangan Keselamatan: Setelah logika keselamatan divalidasi, pengontrol menghasilkan tanda tangan keselamatan unik. Setiap perubahan pada kode keselamatan akan mengubah tanda tangan ini, sehingga menyediakan jejak audit yang jelas untuk kepatuhan terhadap peraturan (misalnya OSHA atau CE).

• Arsitektur Daya: Seperti unit 5069 lainnya, pengontrol ini memerlukan MOD Power (untuk logika) dan SA Power (untuk daya I/O sisi lapangan). Gunakan catu daya DC berkualitas tinggi untuk memastikan bus keselamatan tetap stabil.

• Pertimbangan Lingkungan: Pengontrol ini dirancang untuk rentang suhu pengoperasian 0 hingga 60°C. Dalam aplikasi keselamatan, pastikan pendinginan kabinet memadai, karena prosesor keselamatan menjalankan diagnostik mandiri internal yang intensif dan menghasilkan panas tambahan.
