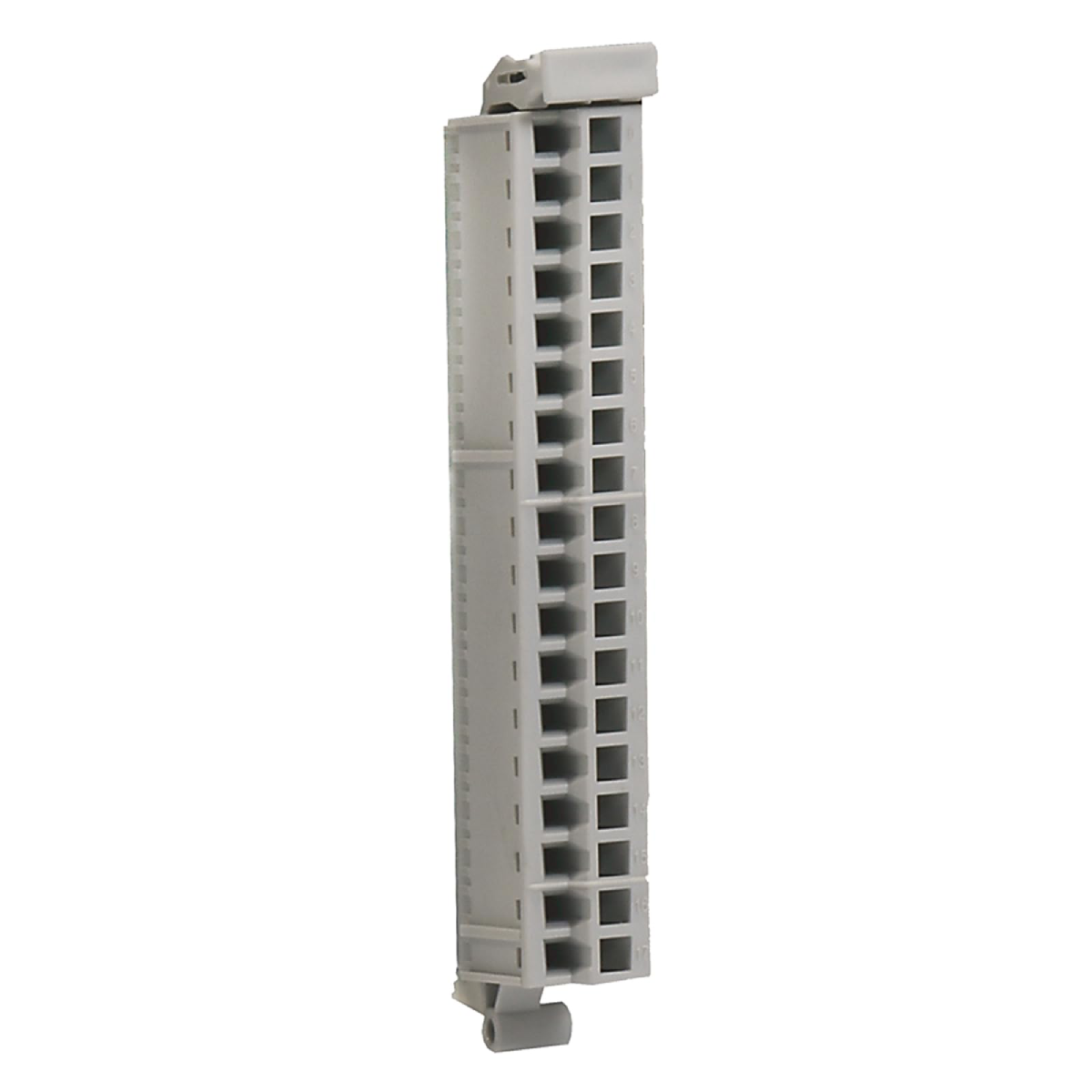

Blok Terminal Lepas Pasang Allen-Bradley 5069-RTB18-SCREW

5069-RTB18-SCREW adalah blok terminal lepasan 18-pin khusus (RTB) yang dirancang untuk platform Compact 5000 I/O dan CompactLogix 5380. Ini berfungsi sebagai antarmuka fisik antara kabel sisi lapangan dan modul I/O atau pengendali. Penunjukan "SCREW" menunjukkan bahwa model ini menggunakan terminasi penjepit sekrup tradisional, memberikan koneksi yang kuat dengan torsi tinggi untuk lingkungan industri di mana ketahanan terhadap getaran dan keandalan kabel sangat penting.

Spesifikasi Teknis Utama

Fungsi Utama

1. Konektivitas Kepadatan Tinggi

Tata letak 18-pin dirancang untuk menyesuaikan dengan arsitektur kepadatan tinggi dari seri 5069 I/O. Ini memungkinkan terminasi beberapa kabel sinyal dan pengembalian pada satu blok, memaksimalkan ruang kabinet.

2. Arsitektur Lepasan (RIUP)

Fitur utama dari 5069-RTB18-SCREW adalah dukungannya untuk Removal and Insertion Under Power (RIUP). Ini memungkinkan personel pemeliharaan mengganti modul I/O yang rusak tanpa memutus kabel lapangan, secara signifikan mengurangi Mean Time to Repair (MTTR) dan mencegah kesalahan pengkabelan saat penggantian perangkat keras.

3. Terminasi Sekrup yang Aman

Berbeda dengan varian "SPRING" (dorong masuk), mekanisme penjepit sekrup memastikan koneksi kedap gas yang sangat tahan terhadap pelonggaran mekanis. Ini menjadikan 5069-RTB18-SCREW pilihan utama untuk aplikasi di manufaktur berat, pertambangan, dan minyak & gas di mana peralatan mengalami tekanan fisik konstan.

FAQ Teknis

Apakah 5069-RTB18-SCREW kompatibel dengan semua modul 5069?

Ini kompatibel dengan banyak modul diskrit dan analog 5069, tetapi Anda harus memverifikasi jumlah pin. Beberapa modul khusus memerlukan blok 14-pin (5069-RTB14). Selalu periksa lembar data teknis modul I/O spesifik untuk memastikan dukungan 18 pin.

Bisakah saya mencampur blok terminal sekrup dan pegas dalam rak yang sama?

Bisa. Pilihan RTB tergantung modul. Anda dapat menggunakan RTB tipe sekrup untuk modul input analog dan RTB tipe pegas untuk modul output diskrit dalam sistem CompactLogix 5380 yang sama.

Apakah saya memerlukan alat khusus untuk pengkabelan?

Diperlukan obeng kepala datar kecil standar (biasanya 3,5 mm) untuk mengencangkan penjepit sesuai torsi yang direkomendasikan sebesar 0,4 N·m.

Panduan Rekayasa & Instalasi

• Kepatuhan Torsi: Mengencangkan terlalu kencang dapat merusak penjepit internal, sedangkan mengencangkan kurang dapat menyebabkan sinyal tidak stabil atau percikan api. Disarankan menggunakan obeng torsi terkalibrasi untuk sirkuit yang kritis terhadap keselamatan.

• Persiapan Kabel: Kupas isolasi kabel sekitar 10–12 mm. Untuk kabel serabut, sangat disarankan menggunakan ferrule untuk mencegah serabut terurai dan memastikan pemasukan yang bersih ke penjepit.

• Penguncian: Seri 5069 mendukung penguncian mekanis. Praktik terbaik adalah menggunakan tab pengunci untuk mencegah RTB yang dikabel untuk tegangan tinggi secara tidak sengaja dimasukkan ke modul analog tegangan rendah.

Keunggulan Rekayasa

5069-RTB18-SCREW disukai karena Ketangguhan dan Fleksibilitas. Di pasar industri global, terminal sekrup sering diwajibkan oleh standar listrik lokal karena visibilitasnya—seorang insinyur dapat secara visual memverifikasi bahwa sekrup telah dikencangkan, memberikan lapisan kepercayaan ekstra saat commissioning. Dengan mengisolasi pengkabelan dari modul elektronik, Rockwell telah menciptakan sistem modular yang menyederhanakan baik pembangunan awal maupun pemeliharaan jangka panjang kabinet kontrol.
