Allen-Bradley

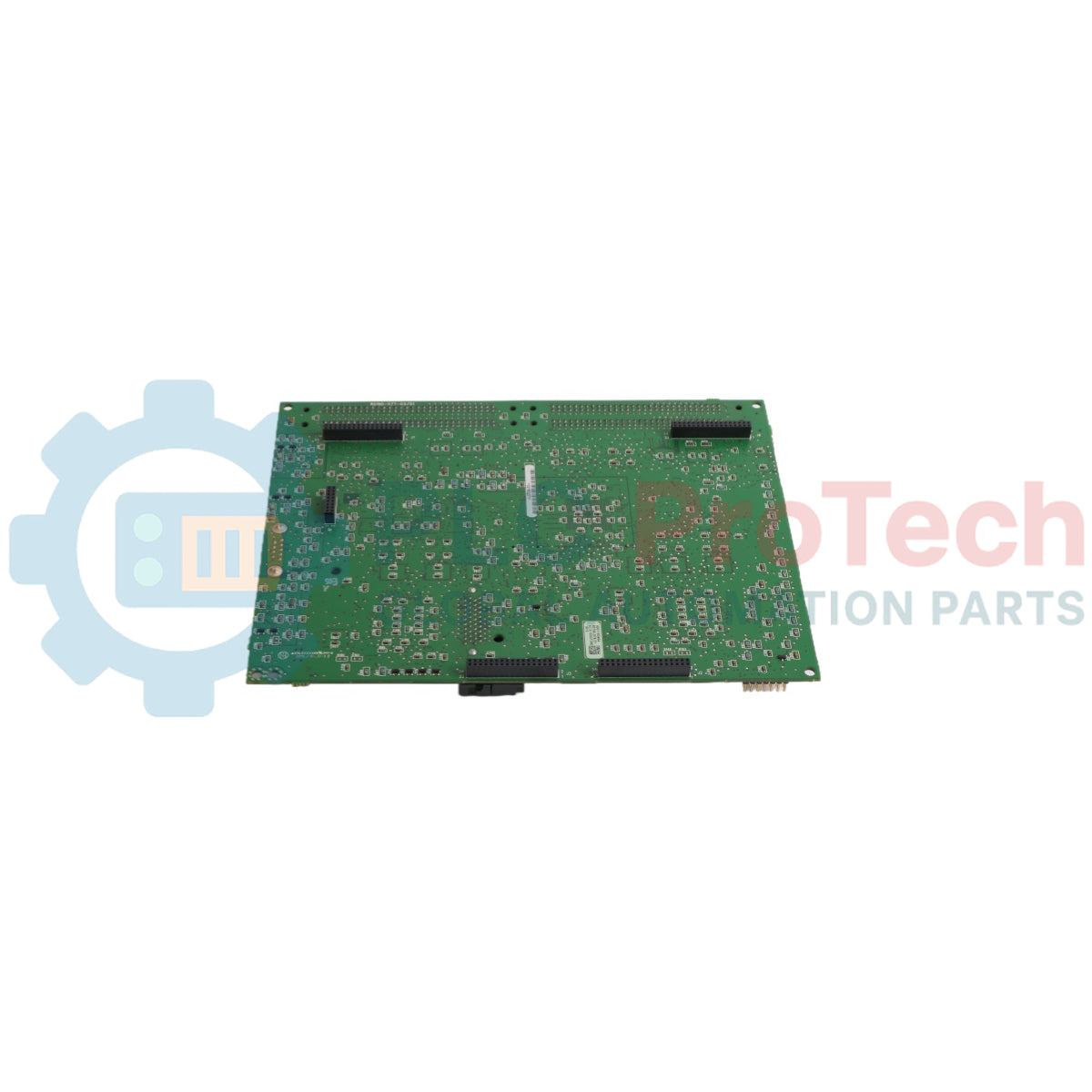

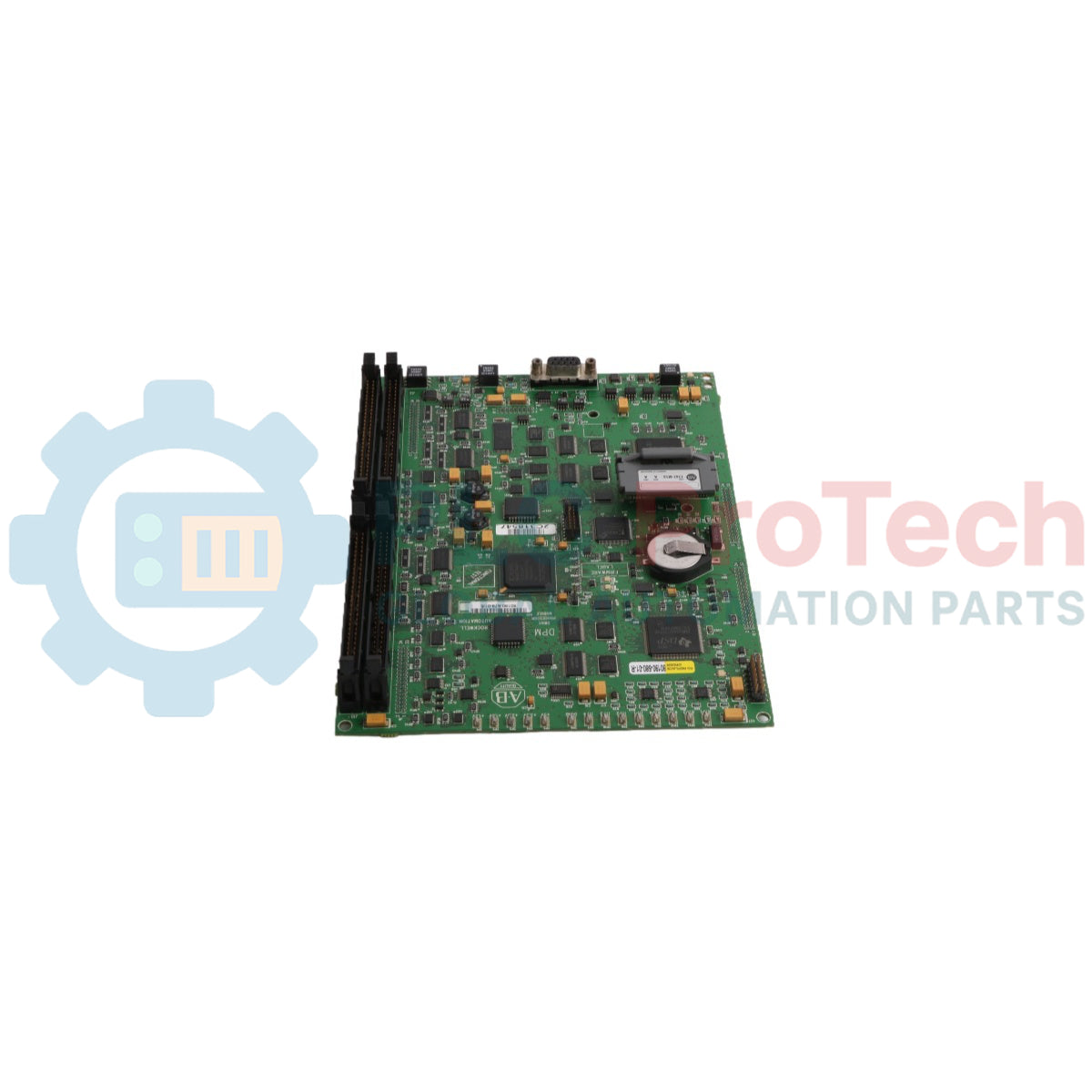

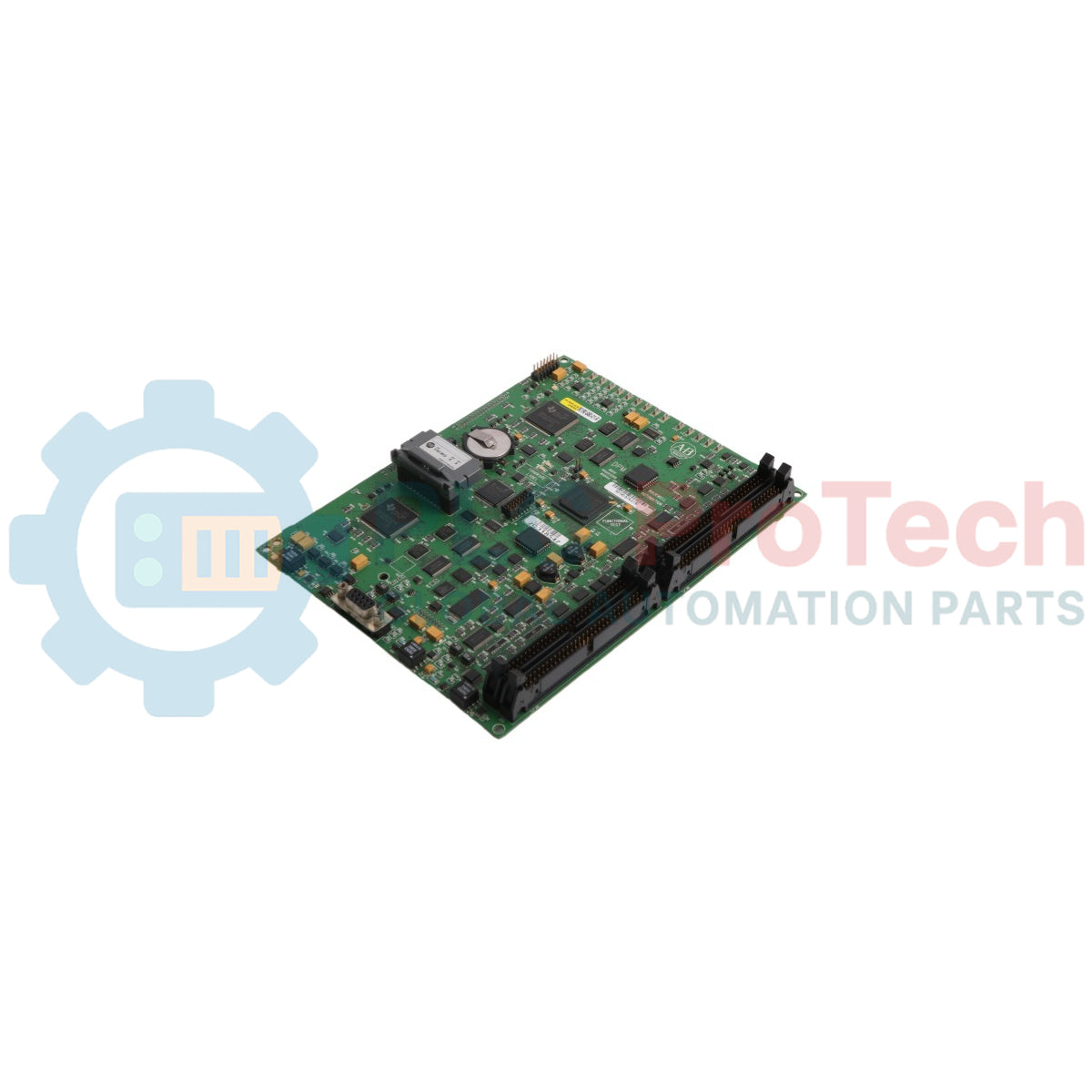

Rakitan Papan Modul Prosesor Drive PowerFlex 7000 Allen-Bradley 80190-580-01-R

SKU 80190-580-01-R

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: Allen-Bradley

  • Nomor Produk: 80190-580-01-R

  • Negara asal:Amerika Serikat

  • Jenis Produk: Modul Prosesor Penggerak

  • Kode batang: 8537101190

  • Pembayaran: T/T, Western Union

  • Berat: 900g

  • Dimensi: 5.1 cm x 25.4 cm x 40.6 cm

  • Pelabuhan pengiriman: Xiamen

  • Garansi: 12 bulan



Deskripsi

Allen-Bradley 80190-580-01-R adalah Rakitan Papan Drive Processor Module (DPM) Pelanggan dalam Kemasan yang dirancang untuk diintegrasikan ke dalam drive frekuensi variabel tegangan menengah PowerFlex 7000. Komponen lapisan kontrol ini berfungsi sebagai unit komputasi inti dalam arsitektur drive, mengatur proses internal dan menjadi antarmuka langsung antara prosesor pusat dan jaringan pelanggan eksternal. Papan ini menjalankan operasi pemrosesan yang menyinkronkan perintah kontrol dengan tahap daya keluaran drive. Beroperasi sesuai dengan kerangka Current Source Inverter (CSI), papan ini mengoordinasikan transmisi sinyal ke mekanisme pemicuan Symmetrical Gate Commutated Thyristor (SGCT) sekaligus terus mengumpulkan diagnostik sistem untuk mencegah kerusakan perangkat keras.

Fitur

  • Pemrosesan Drive Processor: Menyinkronkan perintah operasi pelanggan dengan modul konversi daya tegangan tinggi.
  • Kompatibilitas Topologi CSI: Terhubung dengan lancar ke rangkaian logika pemicuan SGCT dan papan kontrol drive terkait.
  • Diagnostik Drive Terpadu: Menyediakan pelacakan parameter waktu nyata untuk mendeteksi kondisi gangguan dan melindungi loop drive industri.

Aplikasi

  • Pemrosesan kontrol drive di dalam Drive AC Tegangan Menengah PowerFlex 7000 (arsitektur Seri A).
  • Loop kontrol pemicuan gerbang dan komunikasi jaringan pelanggan.
  • Infrastruktur kontrol motor industri berkapasitas tinggi.

Spesifikasi Teknis

Parameter Nilai
Produsen Rockwell Automation / Allen-Bradley
Nomor Komponen 80190-580-01-R
Jenis Komponen Rakitan Papan Drive Processor Module (DPM)
Kompatibilitas Aplikasi Drive AC Tegangan Menengah PowerFlex 7000
Perkiraan Dimensi 5,1 cm x 25,4 cm x 40,6 cm
Perkiraan Berat 1,1 kg

Panduan Pemasangan

  • Diagnostik Gerbang: Lakukan pemeriksaan verifikasi pada rangkaian daya dan resistansi SGCT terkait sebelum pemasangan. Unit pensaklaran yang menurun kinerjanya mungkin masih menunjukkan nilai isolasi dalam kisaran kilo-ohm, bukan hubungan pendek langsung.
  • Audit Catu Daya: Pastikan catu daya driver gerbang terpadu (IGDPS) yang menyediakan loop 20V DC dan 56V DC telah stabil sepenuhnya dan aktif pada profil beban operasional.
  • Integritas Sinyal: Periksa semua jalur antarmuka fisik, pastikan kabel pita mekanis, koneksi serat optik, dan konektor daya antarpapan bebas dari partikel dan terpasang dengan benar.
  • Tindakan Pencegahan Pelepasan Elektrostatik: Prosedur penanganan ruang bersih industri standar dan gelang ESD yang diarde harus digunakan selama pemasangan rakitan untuk mencegah kerusakan logika internal.

FAQ

Apa fungsi utama perangkat ini?

Perangkat ini berfungsi sebagai Modul Prosesor Drive yang mengoordinasikan komunikasi, menangani variabel diagnostik, dan mengelola urutan pengalihan antara kontrol pengguna dan komponen keluaran.

Seri drive mana yang kompatibel dengan rakitan prosesor ini?

Komponen kontrol ini dirancang khusus untuk dipasang di dalam jajaran Drive AC Tegangan Menengah PowerFlex 7000 Allen-Bradley.

Parameter apa yang harus diperiksa jika modul komunikasi melaporkan gangguan?

Tim teknik harus memeriksa kabel pita, membersihkan sambungan serat optik, memverifikasi LED status lokal, dan memastikan kestabilan catu daya terintegrasi 20V DC dan 56V DC.
