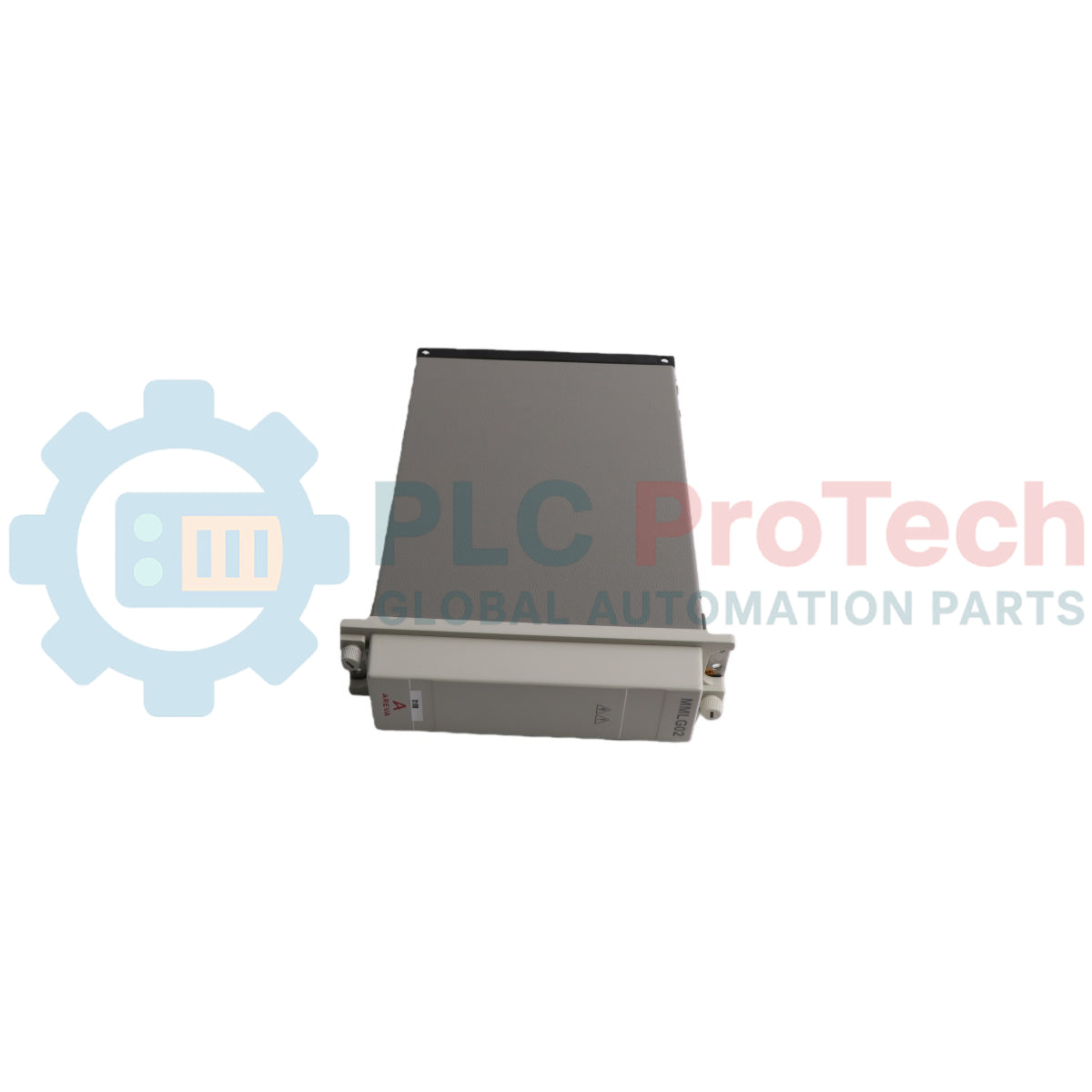

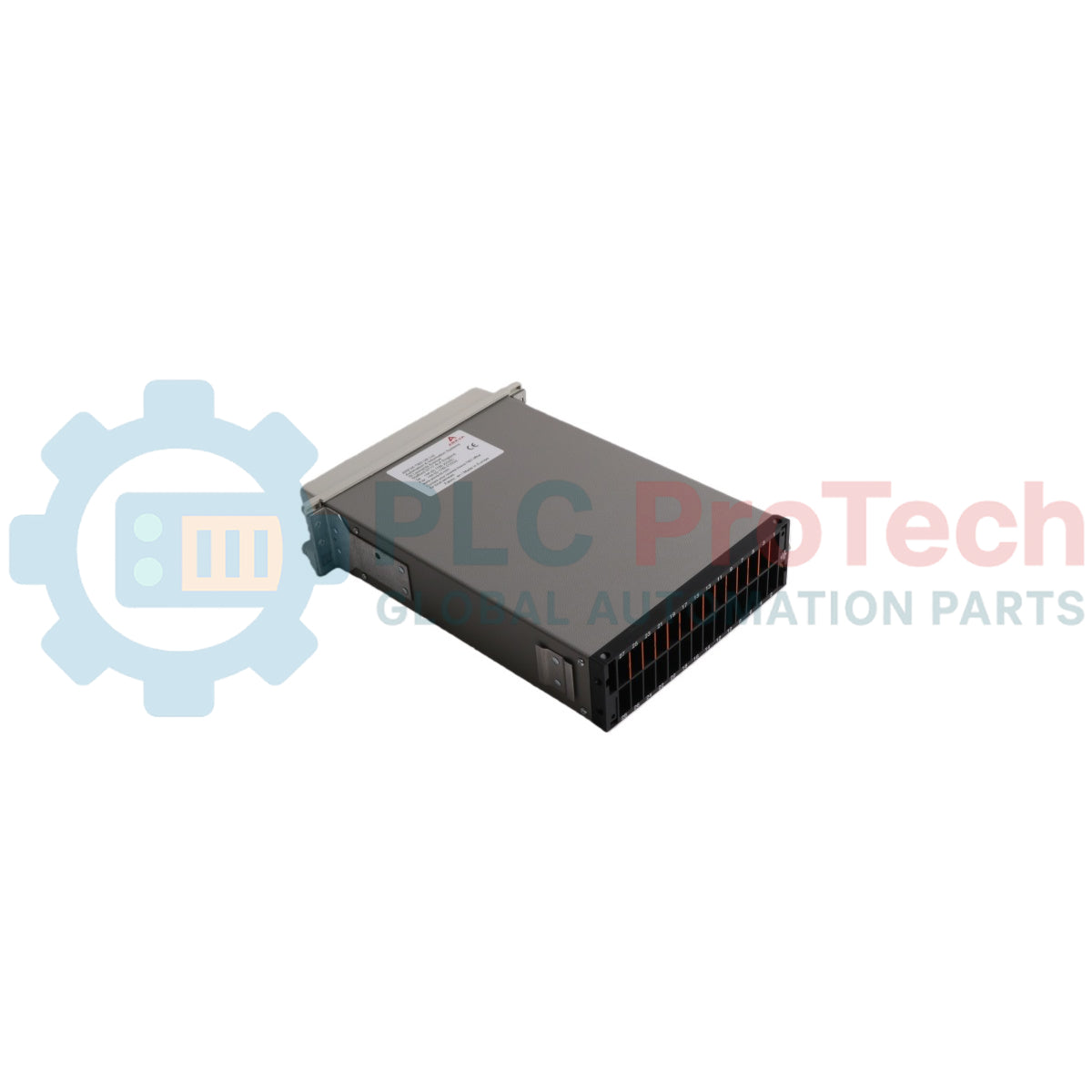

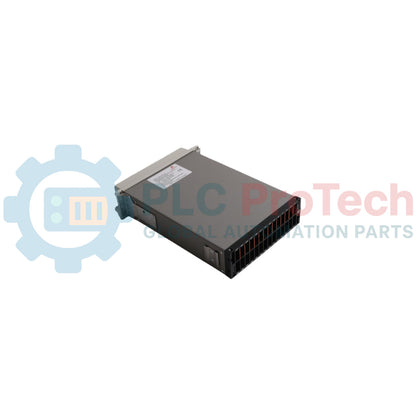

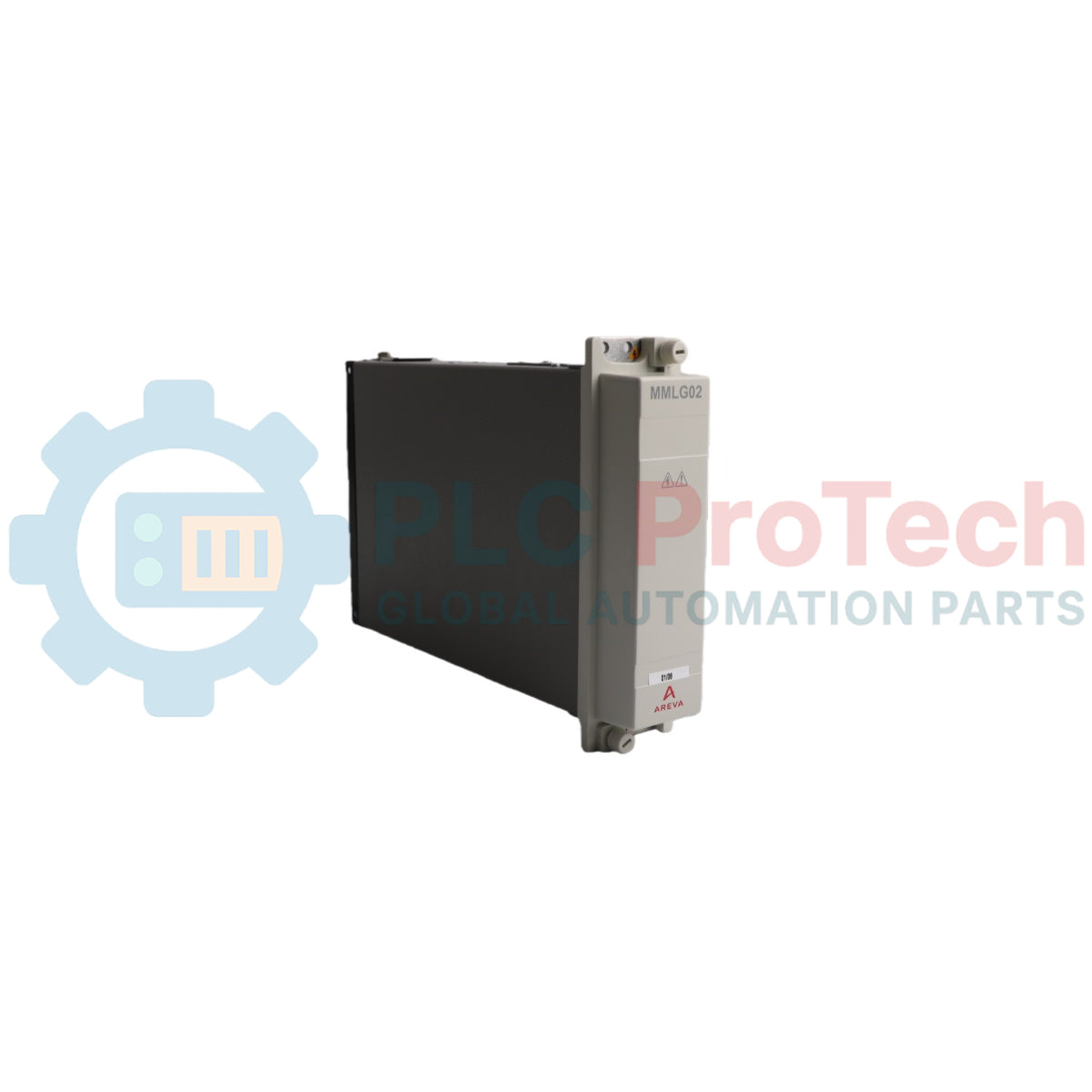

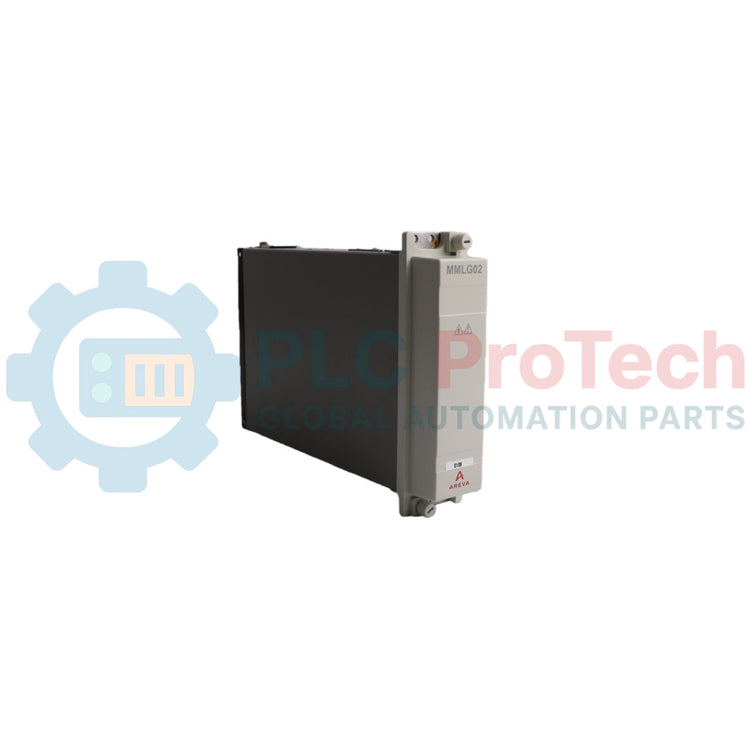

Blok Uji ALSTOM MMLG02R1AA0001E

Ikhtisar Produk

 ALSTOM MMLG02R1AA0001E adalah blok uji yang direkayasa secara presisi dan termasuk dalam seri MMLG yang terkenal, dirancang untuk memfasilitasi pengujian sistem relai proteksi secara aman dan efisien. Komponen ini berfungsi sebagai antarmuka penting pada panel kontrol gardu induk, yang memungkinkan teknisi mengisolasi relai dari rangkaian primer dan menginjeksikan sinyal uji tanpa mengganggu seluruh sistem tenaga. Model MMLG02 menyediakan konfigurasi kokoh dengan 7 rangkaian atau 14 terminal yang menghilangkan kebutuhan untuk mengubah pengkabelan panel yang ada selama pemeliharaan rutin. Dengan memastikan urutan "putus sebelum sambung" saat digunakan dengan steker uji yang kompatibel, komponen ini mencegah pemutusan rangkaian CT (Transformator Arus) secara tidak sengaja, sehingga melindungi personel dan peralatan pemantauan yang mahal.

Konfigurasi Teknis

Logika Isolasi Multirangkaian

MMLG02R1AA0001E menggunakan rangkaian kontak internal tipe jari. Saat steker uji dimasukkan, kontak ini secara otomatis memutus relai dari sistem bertegangan dan mengalihkan koneksi ke peralatan uji. Isolasi berbasis perangkat keras ini memastikan relai sepenuhnya dibypass selama tahap pengujian, sehingga mencegah trip palsu atau operasi proteksi yang tidak diinginkan.

Kontinuitas Fail-Safe

Fitur teknis utama seri MMLG adalah mekanisme batang hubung singkat terintegrasi. Untuk aplikasi yang melibatkan transformator arus, arsitektur MMLG02 memastikan rangkaian sekunder CT mengalami hubung singkat sebelum relai diisolasi. Protokol keselamatan penting ini mencegah timbulnya transien tegangan tinggi yang biasanya terjadi saat rangkaian CT dibuka dalam kondisi berbeban.

Daya Tahan Industri

Ditempatkan dalam wadah termoplastik dengan isolasi tinggi dan tahan api, MMLG02 dirancang untuk lingkungan gardu induk tegangan tinggi yang menuntut. Kontaknya dilapisi perak untuk mempertahankan resistansi kontak rendah dan mencegah oksidasi selama puluhan tahun penggunaan. Sufiks "R1AA" menunjukkan susunan pemasangan dan terminal tertentu yang sesuai dengan konfigurasi rak atau panel standar yang umum digunakan dalam standar utilitas listrik global.

Spesifikasi Teknis

Panduan Pemasangan

Lubang Panel dan Pemasangan

Pasang MMLG02R1AA0001E ke dalam lubang panel persegi panjang standar. Pastikan blok berorientasi vertikal agar sejajar dengan jalur pemasangan steker uji standar. Kencangkan unit menggunakan perangkat keras pemasangan yang disediakan ke permukaan panel, dan pastikan penutup depan dapat diakses untuk melepas pelat pelindung transparan.

Keselamatan Sirkuit CT

Sebelum menyelesaikan pemasangan kabel untuk sirkuit Current Transformer (CT), pastikan tautan hubung singkat internal diposisikan dengan benar sesuai jenis relai. Pemasangan kabel sirkuit CT yang tidak tepat ke blok uji dapat menyebabkan kegagalan isolasi yang parah jika sirkuit terbuka. Selalu lakukan pemeriksaan sekunder untuk memastikan jalur balik CT tetap tertutup saat konektor uji dilepas.

Terminasi Kabel

Gunakan terminal cincin atau sekop berisolasi untuk semua koneksi belakang. Kencangkan sekrup terminal dengan torsi 1,2 N.m untuk memastikan koneksi tahan getaran. Jauhkan semua kabel dari sumber panas tinggi dan pastikan bundel kabel tidak menghalangi pergerakan mekanis jari kontak internal.

Keunggulan Teknik

ALSTOM MMLG02R1AA0001E menawarkan keunggulan teknik yang signifikan dalam hal waktu aktif dan keselamatan sistem. Diproduksi di Prancis sesuai standar kualitas Eropa yang ketat, produk ini berfungsi sebagai titik uji yang andal dan terstandar, sehingga mengurangi kesalahan manusia selama prosedur yang kompleks. Kompatibilitasnya dengan seri konektor uji MMLB menciptakan ekosistem yang konsisten bagi teknisi utilitas, sehingga memungkinkan pengujian relai dalam kondisi bertegangan tanpa mematikan seluruh penyulang. Sistem kontak berlapis perak memastikan bahwa bahkan setelah bertahun-tahun tidak digunakan, jalur listrik tetap konsisten dan memenuhi standar E-E-A-T yang ketat untuk komponen infrastruktur kritis.

FAQ Teknis

Q1: Apakah MMLG02R1AA0001E kompatibel dengan konektor uji GE atau Schneider?

A1: Seri MMLG pada awalnya dirancang oleh Alstom/GEC Alsthom dan kompatibel secara luas dengan konektor uji tipe MMLB standar yang digunakan pada platform proteksi GE Grid Solutions dan Schneider Electric, asalkan mengikuti jejak standar MMLG.

Q2: Apakah blok uji ini dilengkapi penutup depan transparan?

A2: Ya, varian "0001E" biasanya dilengkapi penutup depan transparan dan tahan debu. Penutup ini penting untuk mencegah kontak yang tidak disengaja serta menjaga jari kontak internal tetap bersih dari kontaminan industri.

Q3: Dapatkah saya menggunakan blok ini untuk sirkuit catu daya tambahan DC?

A3: Tentu. MMLG02 memiliki rating hingga 300 V DC, sehingga cocok untuk mengisolasi koil trip DC, sirkuit alarm, dan catu daya tambahan selama pemeliharaan relai.

Q4: Apa perbedaan antara MMLG01 dan MMLG02?

A4: Perbedaan utama terletak pada jumlah sirkuit. MMLG01 biasanya memiliki 4 sirkuit, sedangkan MMLG02 menyediakan konfigurasi 7 sirkuit (14 kutub) yang diperluas untuk mengakomodasi relai proteksi diferensial atau jarak yang lebih kompleks.
