Modul Input Digital B&R 3DI475.6

Ikhtisar Produk

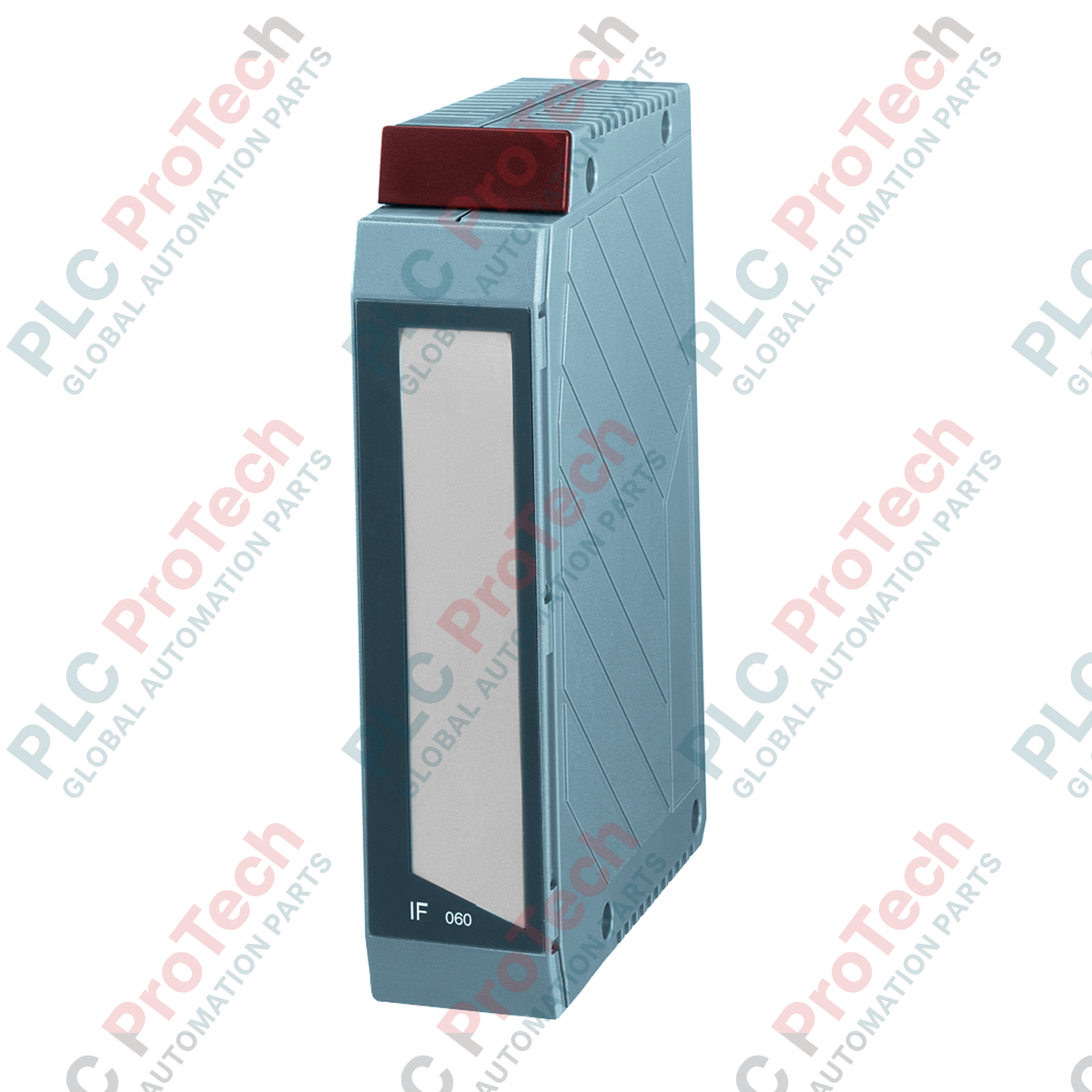

3DI475.6 (3DI475.6) adalah modul input digital berdensitas tinggi yang dirancang untuk sistem B&R 2005, dengan menyediakan 16 kanal input diskret untuk menangani pemrosesan sinyal industri yang kompleks. Modul ini penting untuk aplikasi yang memerlukan pemantauan perangkat lapangan secara andal, seperti sakelar batas, sensor kedekatan, dan tombol tekan operator pada mesin otomatis. Dengan memanfaatkan 4 grup input yang terisolasi secara listrik, 3DI475.6 memberikan perlindungan signifikan terhadap loop arde dan gangguan sinyal, yang sangat penting untuk mempertahankan waktu operasional tinggi di lingkungan industri yang bising. Unit ini mendukung konfigurasi sink dan source, sehingga memberikan fleksibilitas yang diperlukan untuk berbagai kebutuhan logika kontrol.

Konfigurasi Teknis

Modul ini menyediakan antarmuka yang andal antara sinyal tingkat lapangan dan logika pengontrol. Fitur arsitektur utama meliputi:

• Fleksibilitas Kanal: Ke-16 input diatur dalam 4 grup yang masing-masing terisolasi secara listrik, sehingga memungkinkan penggunaan potensial referensi umum yang berbeda dalam modul yang sama.
• Penyaringan dan Respons: Modul ini dilengkapi filter input 12 ms yang memberikan imunitas tinggi terhadap gangguan untuk aplikasi pensaklaran industri umum.
• Kemampuan Diagnostik: LED status terintegrasi pada setiap kanal memberikan umpan balik visual secara langsung mengenai status setiap input, sehingga memungkinkan diagnostik lapangan yang cepat tanpa memerlukan multimeter tambahan.
• Manajemen Daya: Modul ini dirancang untuk efisiensi, dengan konsumsi daya total sebesar 1,5 W.

Spesifikasi Teknis

FAQ

Apakah blok terminal disertakan dengan 3DI475.6?

Tidak, blok terminal TB170 harus dipesan secara terpisah. Anda dapat memilih antara 3TB170.9 (penjepit sekrup) atau 3TB170.91 (penjepit sangkar), sesuai preferensi Anda untuk pengkabelan lapangan.

Apakah saya dapat mencampur pengkabelan sink dan source pada modul ini?

Modul ini mendukung kedua konfigurasi tersebut; namun, semua input dalam satu grup yang terisolasi secara listrik harus dikabelkan secara konsisten sebagai sink atau source, bergantung pada koneksi umum yang digunakan.

Apa fungsi filter input 12 ms?

Filter 12 ms berfungsi sebagai mekanisme debounce perangkat keras untuk menekan gangguan transien atau interferensi elektromagnetik, sehingga hanya perubahan sinyal yang valid yang diproses oleh PLC dan pemicuan palsu dapat dicegah.

Panduan Instalasi dan Pengoperasian

• Pemilihan Blok Terminal: Pilih 3TB170.9 untuk aplikasi yang mengalami getaran, karena penjepit sekrup menyediakan koneksi yang aman dengan torsi tinggi. Gunakan 3TB170.91 jika Anda memerlukan waktu instalasi yang lebih cepat dan koneksi pegas yang tahan getaran.
• Praktik Pengkabelan: Selalu gunakan kabel pasangan terpilin berpelindung untuk input lapangan yang panjangnya melebihi 10 meter guna mengurangi kopling induktif. Pastikan pelindung kabel diarde pada titik masuk kabinet menggunakan gland kabel EMC yang sesuai.
• Manajemen Termal: Dengan disipasi daya sebesar 1,5 W, pastikan rak seri 2005 dipasang dengan jarak vertikal yang memadai agar konveksi alami dapat berlangsung. Hindari menempatkan modul ini tepat di bawah komponen yang menghasilkan panas tinggi, seperti catu daya atau output relai tugas berat.
