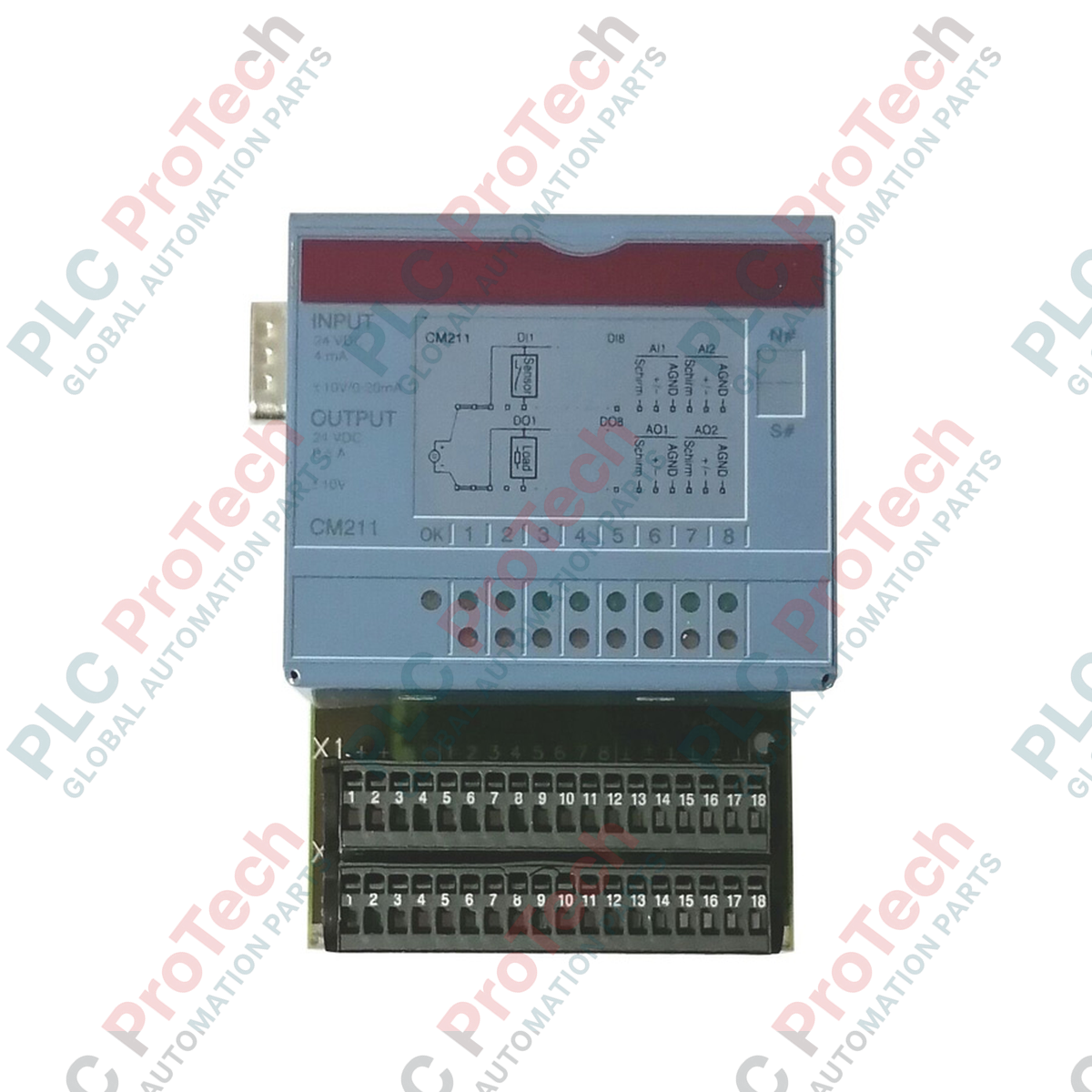

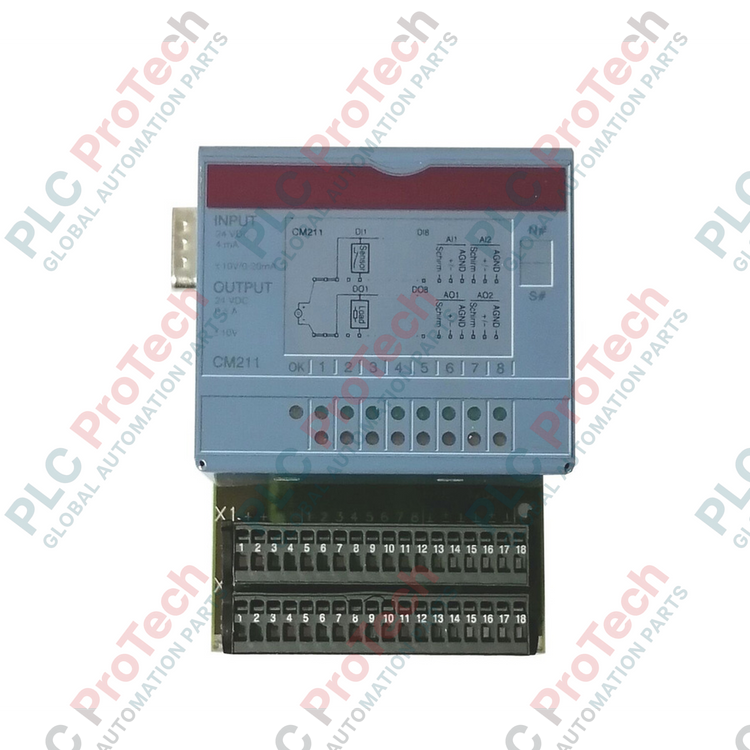

B&R 7CM211.7 Modul Kombinasi Sistem 2003

Ikhtisar Produk

The B&R 7CM211.7 adalah modul yang sangat serbaguna, modul kombinasi multifungsi yang dirancang untuk platform System 2003. Dirancang untuk memberikan modul kombinasi multifungsi yang kompak, solusi serba ada untuk kontrol mesin, mengintegrasikan I/O digital, penghitungan/penyandian kecepatan tinggi, dan pemrosesan analog dalam satu jejak perangkat keras. Modul ini sangat berharga untuk aplikasi yang memerlukan penginderaan posisi yang presisi, peralihan kecepatan tinggi, dan umpan balik sinyal analog—seperti mesin pelabelan, unit pengemasan, dan lini perakitan skala kecil. Dengan mengkonsolidasikan beberapa fungsi, yang 7CM211.7 mengurangi kebutuhan modul khusus yang banyak, menghemat ruang rel DIN yang signifikan dan menurunkan total biaya sistem.

Konfigurasi Teknis

Arsitektur modul dibagi menjadi tiga zona fungsional utama:

1. Input/Output Digital & Kecepatan Tinggi: Modul ini memiliki 8 input digital (24 VDC, Sink) dengan filter 4 ms. Yang penting, input ini dapat dikonfigurasi untuk menangani umpan balik gerakan kompleks, termasuk 3 counter saluran tunggal, 2 counter saluran ganda, atau 2 encoder inkremental dengan frekuensi hingga 20 kHz.

2. Output Digital: Terdapat 8 output transistor (24 VDC, 0.5 A) yang tahan hubung singkat. Output ini termasuk fungsi "komparator," memungkinkan pemicu tingkat perangkat keras berkecepatan tinggi berdasarkan nilai counter.

3. Pemrosesan Analog: Modul ini menyediakan 2 input analog resolusi tinggi (12-bit) (±10 V atau 0 hingga 20 mA) dan 2 output analog (±10 V).

Spesifikasi Teknis

FAQ Teknis

Q1: Bisakah saya menggunakan modul ini untuk mengontrol drive servo dengan sinyal analog?A1: Ya. 2 output analog (±10 V) dapat memberikan perintah kecepatan atau torsi ke drive, sementara input enkoder kecepatan tinggi (20 kHz) dapat digunakan untuk menutup loop posisi dalam pengendali B&R.

T2: Apa itu "Fungsi Komparator" pada output digital?A2: Ini memungkinkan output digital dipicu segera saat penghitung kecepatan tinggi mencapai nilai yang telah ditentukan. Karena ini terjadi di tingkat perangkat keras bukan melalui pemindaian perangkat lunak PLC, modul ini ideal untuk tugas yang kritis waktu seperti penyortiran kecepatan tinggi atau pembuangan.

T3: Apakah modul kompatibel dengan sistem B&R modern?A3: 7CM211.7 adalah modul Sistem 2003 warisan. Meskipun masih didukung, desain baru biasanya menggunakan Sistem X20. Namun, modul ini tetap menjadi suku cadang penting untuk pemeliharaan instalasi yang ada.

Panduan Teknik & Instalasi

• Pemilihan Terminal: Pastikan Anda memiliki dua blok terminal TB718 tersedia, karena tidak termasuk dengan modul. Menggunakan blok terminal yang salah dapat menyebabkan kontak listrik buruk atau pemetaan pin yang salah.

• Pengkabelan Enkoder: Untuk input enkoder inkremental 20 kHz, gunakan kabel twisted-pair terlindung untuk mencegah gangguan elektromagnetik yang dapat merusak hitungan pulsa. Pastikan pelindung di-grounding di titik grounding modul.

• Perlindungan Hubung Singkat: Meskipun output transistor tahan hubung singkat, hubungan pendek berulang dapat menghasilkan panas berlebih. Jika output trip, selidiki beban lapangan sebelum mereset logika modul.

• Skala Analog: Saat mengonfigurasi input ±10 V / 0–20 mA di B&R Automation Studio, pastikan resolusi 12-bit (4096 langkah) dipetakan dengan benar ke unit proses Anda untuk menjaga akurasi.

Keunggulan Teknik

7CM211.7 menonjol karena kepadatan fungsional. Dalam banyak skenario mikro-otomasi, modul tunggal ini menyediakan cukup I/O untuk mengelola siklus mesin lengkap—menangani umpan balik motor, input sensor, kontrol solenoid, dan perintah penggerak kecepatan variabel secara bersamaan. Perangkat keras terintegrasi fungsi komparator memastikan bahwa tindakan kecepatan tinggi dipisahkan dari waktu pemindaian CPU, memberikan kinerja deterministik yang penting untuk manufaktur presisi. Sertifikasi globalnya yang luas (UL, CE, EAC) juga menjadikannya pilihan yang andal untuk mesin yang diekspor ke pasar internasional.
