B&R 8BAC0123.002-1 ACOPOSmulti Modul Plug-in Antarmuka Encoder Inkremental

Deskripsi dan Penerapan Produk

8BAC0123.002-1 (8BAC0123.002-1) adalah modul plug-in antarmuka enkoder inkremental berperforma tinggi yang dirancang untuk sistem drive B&R ACOPOSmulti. Direkayasa untuk pengendalian gerak presisi di sektor-sektor yang menuntut, seperti manufaktur otomotif, pengemasan berkecepatan tinggi, dan pemrosesan logam, modul ini menjembatani sensor lapangan dan prosesor drive. Modul ini mendukung sinyal ujung tunggal 24 VDC maupun diferensial 24 VDC, sehingga memastikan pemrosesan umpan balik yang andal bahkan di lingkungan dengan interferensi tinggi. Mengintegrasikan modul ini ke dalam arsitektur pengendalian gerak akan menghilangkan keterlambatan sinyal, mengoptimalkan akurasi pemosisian loop tertutup, dan secara signifikan mengurangi waktu henti mesin yang tidak terduga selama pengoperasian berkelanjutan.

Arsitektur Teknis Inti

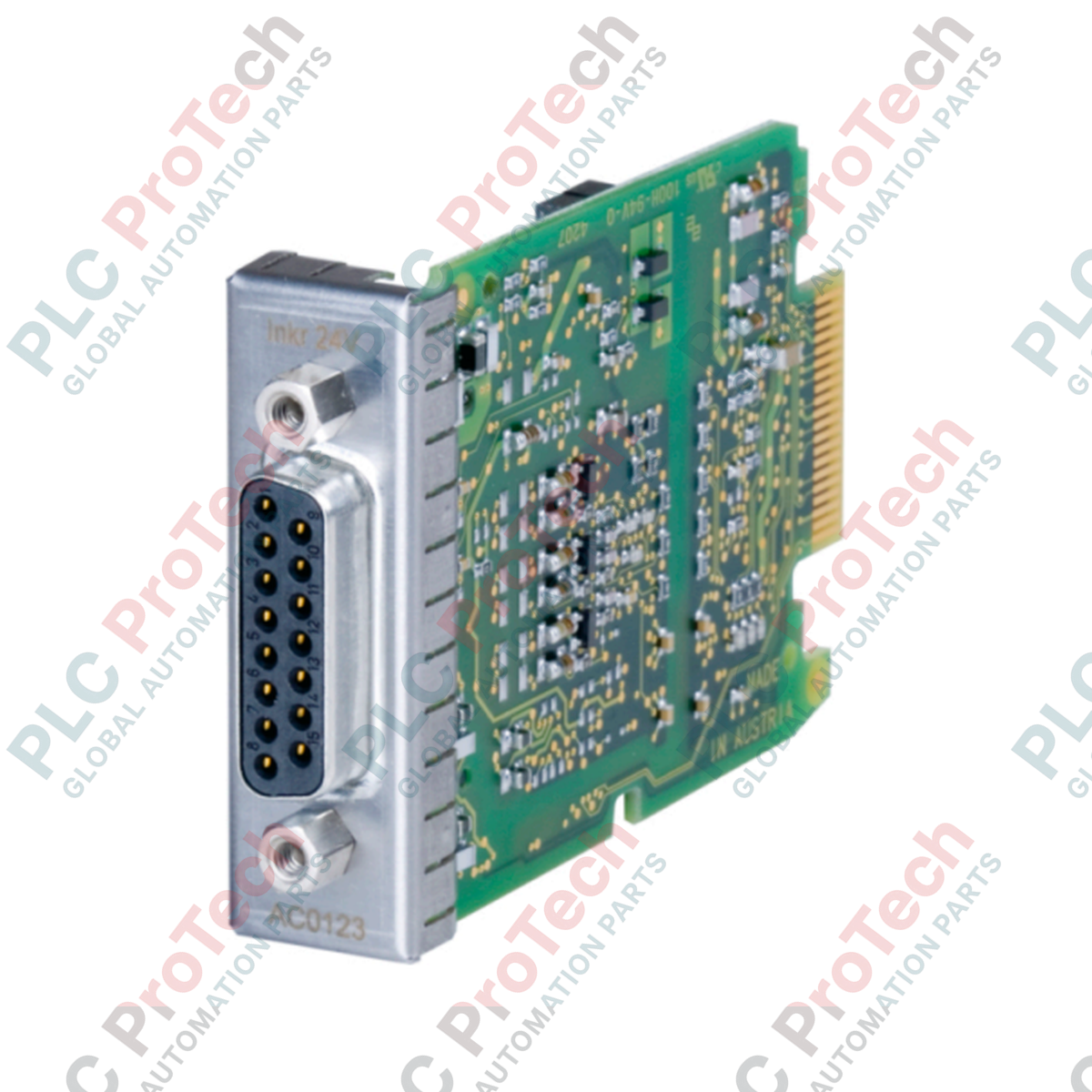

Modul plug-in ini memiliki antarmuka yang dioptimalkan secara perangkat keras dan dapat dipasang langsung ke unit inverter ACOPOSmulti. Dengan menggunakan konektor DSUB jantan 15-pin pada sisi modul, modul ini menjamin koneksi yang aman dan tahan getaran, sesuai untuk mesin industri. Infrastruktur terpasangnya mencakup LED status UP/DN terintegrasi, yang memberikan teknisi pemeliharaan diagnostik visual waktu nyata mengenai aktivitas sinyal enkoder secara sekilas. Untuk manajemen daya sensor, modul ini menghasilkan tegangan keluaran stabil sebesar 24 VDC dengan batas variasi plus atau minus 10%, serta kapasitas beban hingga 300 mA untuk memberi daya langsung pada enkoder inkremental yang terhubung tanpa memerlukan catu daya tambahan eksternal.

Metrik Kinerja Teknis

Pertanyaan yang Sering Diajukan Seputar Teknis

Apakah 8BAC0123.002-1 dapat menangani sinyal diferensial 5 V?

Tidak. Modul ini dirancang khusus untuk sinyal ujung tunggal 24 V dan diferensial 24 V. Menghubungkan enkoder 5 V secara langsung akan menyebabkan kegagalan deteksi sinyal atau ambang tegangan yang tidak mencukupi.

Apa yang ditunjukkan oleh LED UP/DN terpasang selama pengoperasian sistem?

LED UP/DN menunjukkan status penghitungan arah antarmuka enkoder. LED tersebut berkedip atau berubah kecerahan berdasarkan sinyal rotasi maju (Up) atau mundur (Down), sehingga memungkinkan pemecahan masalah fisik pada loop enkoder secara cepat.

Apakah modul ini dapat diganti saat ACOPOSmulti bertegangan?

Tidak. Anda harus sepenuhnya memutus daya utama dan catu daya tambahan 24 VDC ke drive ACOPOSmulti sebelum memasang atau melepas modul plug-in untuk mencegah kerusakan permanen pada chip ASIC internal.

Protokol Rekayasa Lapangan dan Pemasangan

• Standar Pelindung dan Pembumian: Untuk mencegah interferensi elektromagnetik (EMI) mengganggu sinyal enkoder berfrekuensi tinggi, Anda harus menggunakan kabel twisted-pair berpelindung ganda untuk semua jalur sinyal diferensial 24 V. Hubungkan pelindung luar sepenuhnya ke rumah logam konektor DSUB 15-pin untuk menyediakan jalur impedansi rendah ke pembumian sistem.

• Kepatuhan Manajemen Termal: Meskipun modul beroperasi pada ambang maksimum 55 deg C, pengoperasian mendekati batas ini akan mengurangi masa pakai komponen internal. Pastikan aliran udara bebas di sekitar kabinet drive ACOPOSmulti, serta pastikan suhu lingkungan di dalam kabinet tetap berada dalam rentang nominal 5 hingga 40 deg C.

• Torsi Penahan Mekanis: Saat memasukkan modul ke slot drive, pastikan modul terpasang rata pada konektor bidang belakang. Kencangkan sekrup penahan modul dengan torsi yang ditentukan sebesar 0.4 Nm untuk mencegah variasi resistansi kontak yang disebabkan oleh getaran mesin.
