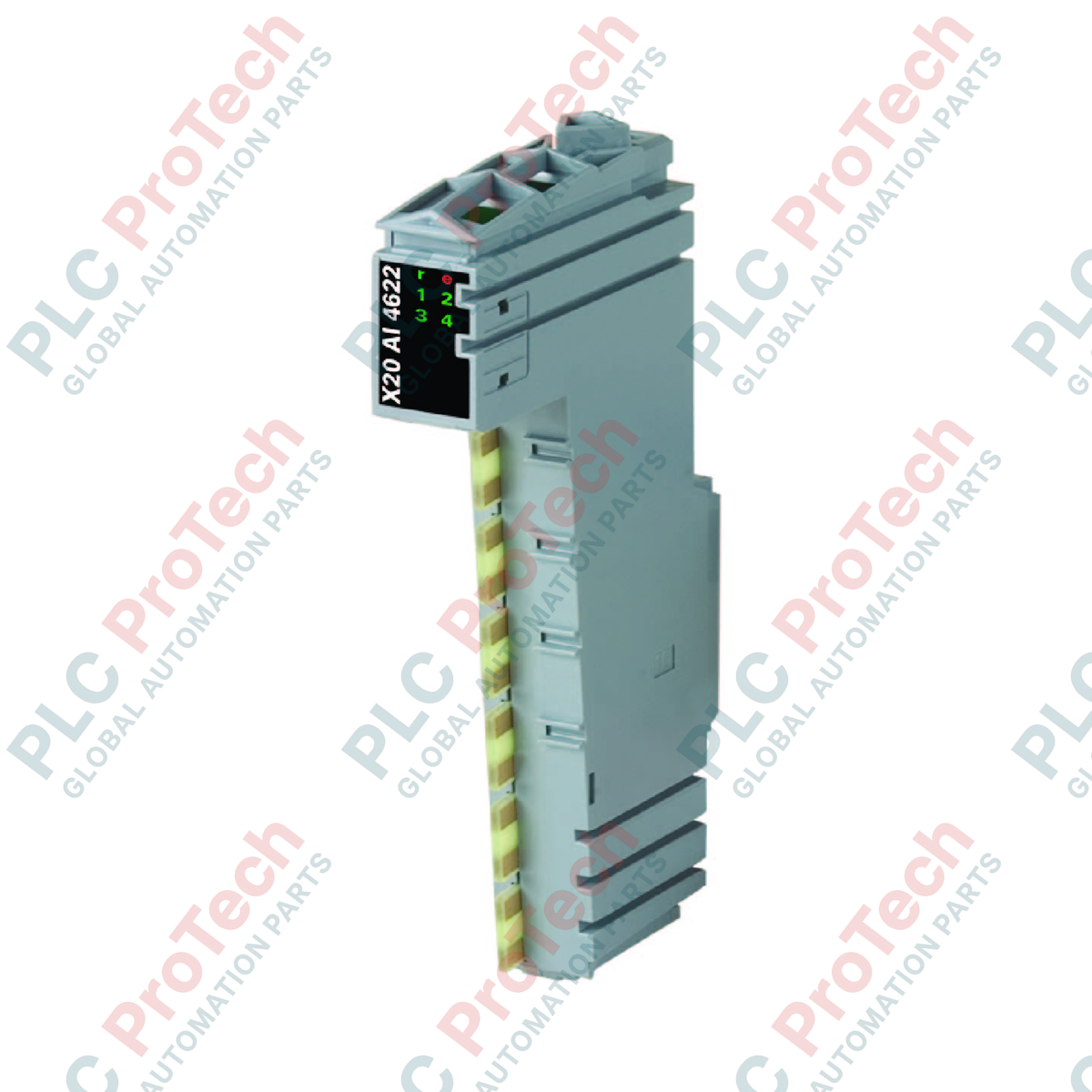

Modul Input Analog Seri X20 B&R X20AI4622

Gambaran Umum Produk

B&R X20AI4622 (X20 AI 4622) adalah modul input analog berperforma tinggi yang dirancang untuk pemantauan proses secara presisi dalam sistem otomasi B&R X20. Dirancang untuk lingkungan industri yang menuntut—termasuk pembangkit listrik, fasilitas pemrosesan bahan kimia, dan lini manufaktur otomatis—modul ini menyediakan 4 input diferensial yang mampu menangani sinyal arus maupun tegangan. Dengan menyediakan akuisisi sinyal yang andal dan beresolusi tinggi, X20AI4622 secara signifikan mengurangi latensi antara sensor dan pengendali serta meminimalkan risiko waktu henti tak terjadwal akibat ketidakakuratan sinyal. Desainnya yang ringkas dan arsitektur modular memastikan integrasi yang lancar ke dalam kabinet kontrol yang sudah ada, sekaligus menyediakan ketepatan data yang kuat untuk aplikasi kontrol loop tertutup yang kompleks.

Konfigurasi Teknis

Modul ini dilengkapi konverter digital 13-bit berpresisi tinggi (termasuk tanda) yang berbasis prosedur konversi Successive Approximation Register (SAR). Modul ini dirancang serbaguna, sehingga pengguna dapat beralih antara mode tegangan (plus/minus 10 V) dan arus (0 hingga 20 mA atau 4 hingga 20 mA) cukup dengan memilih titik koneksi terminal yang sesuai. Modul ini dilengkapi filter input lolos-rendah orde ke-3 dengan frekuensi cutoff 1 kHz untuk menghilangkan derau frekuensi tinggi dari mesin industri. Isolasi listrik tersedia antara kanal I/O dan bus bidang belakang, sehingga melindungi CPU serta komponen pemrosesan hilir dari transien potensial. Pemantauan status dilakukan secara menyeluruh, dengan LED terintegrasi untuk fungsi I/O khusus kanal dan diagnostik kesalahan seluruh modul yang dapat diakses melalui perangkat lunak.

Spesifikasi Teknis

Tanya Jawab

Apakah X20AI4622 kompatibel dengan semua bidang belakang seri X20?

Ya, modul ini dirancang untuk arsitektur sistem X20 standar, tetapi Anda harus memesan modul bus X20BM11 dan blok terminal X20TB12 secara terpisah karena keduanya tidak disertakan bersama modul.

Bagaimana cara beralih antara mode input tegangan dan arus?

Pemilihannya bergantung pada perangkat keras. Anda harus menyambungkan sinyal input ke titik terminal khusus untuk mode tegangan atau arus, sebagaimana dijelaskan dalam manual pengguna B&R.

Bagaimana prosedur yang disarankan jika modul melaporkan kelebihan beban?

Modul ini dilengkapi diagnostik yang dapat dikonfigurasi. Saat kelebihan beban terdeteksi, keluaran nilai digital dapat diatur melalui konfigurasi perangkat lunak; periksa pengaturan proyek perangkat lunak Anda untuk memastikan perilaku penanganan kesalahan sesuai dengan persyaratan keselamatan Anda.

Panduan Pemasangan dan Pengoperasian

• Pengkabelan dan Pelindung: Untuk memastikan integritas sinyal maksimum, selalu gunakan kabel pasangan berpilin berpelindung untuk sinyal analog. Hubungkan pelindung kabel ke ground pada satu titik—sebaiknya di jalur masuk ke kabinet kontrol—untuk mencegah loop ground yang dapat mengganggu presisi konversi 13-bit.
• Manajemen Termal: Saat memasang modul di dalam kabinet, pastikan tersedia jarak bebas setidaknya 12.5 mm agar aliran udara berjalan dengan baik. Jika ketinggian pemasangan melebihi 2000 m di atas permukaan laut, pastikan nilai suhu lingkungan diturunkan sebesar 0.5 derajat C setiap 100 m untuk mencegah kelelahan termal pada komponen internal.
• Keselamatan Terminal: X20AI4622 memiliki peringkat untuk lokasi berbahaya (Kelas I, Divisi 2). Sebelum melakukan servis, pastikan lingkungan bebas dari konsentrasi gas mudah terbakar dan pastikan modul telah dimatikan sebelum melepaskannya dari modul bus X20BM11 untuk mencegah percikan listrik.
