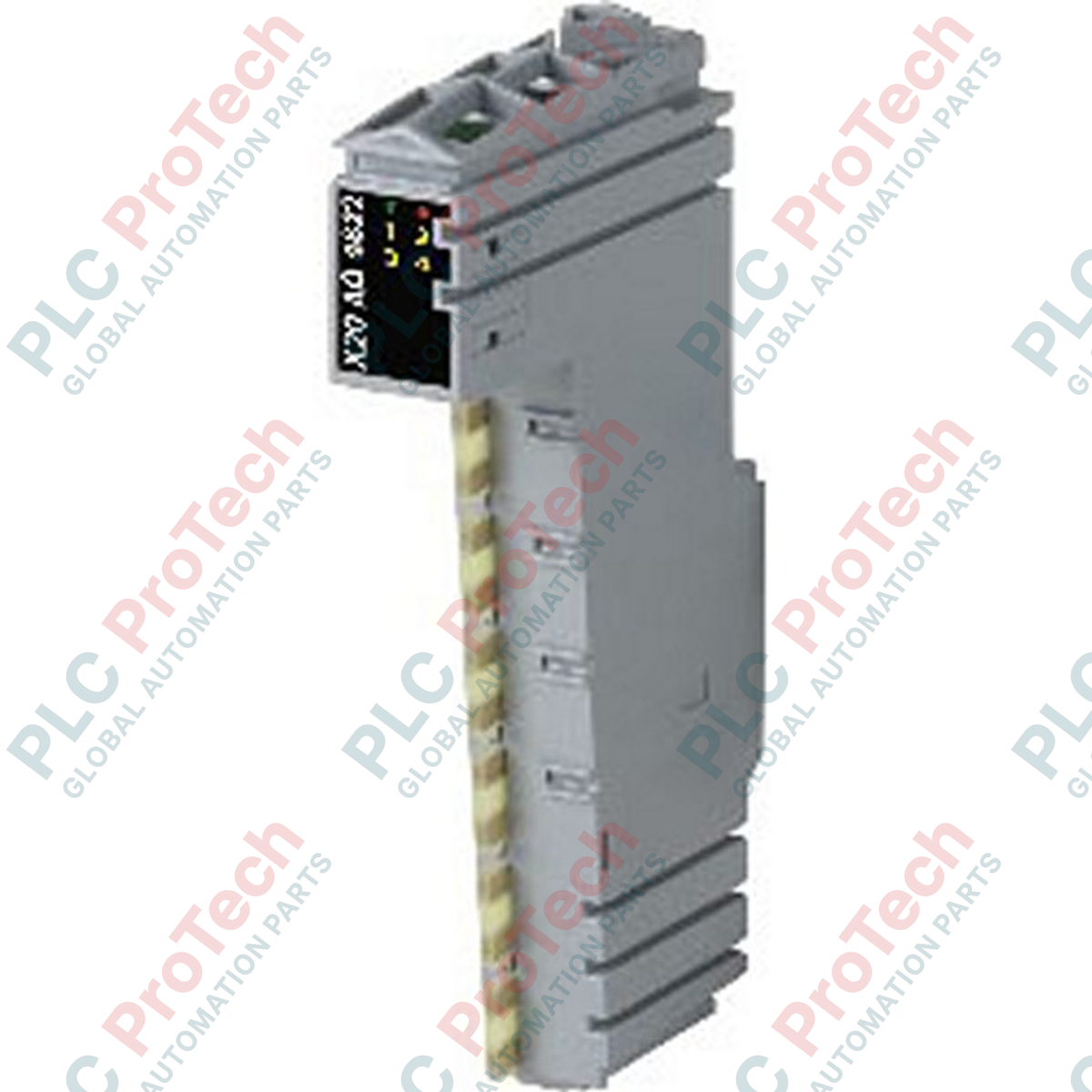

B&R X20AO4622 Modul Output Analog Sistem X20

Kemampuan Teknis dan Aplikasi Kontrol Proses

 X20AO4622 (X20 AO 4622) adalah modul output analog 4-saluran dengan kepadatan tinggi yang dirancang untuk digunakan dalam topologi Sistem B&R X20. Modul ini menyediakan antarmuka serbaguna untuk mengendalikan katup proporsional, drive kecepatan variabel, dan aktuator industri dalam industri proses yang menuntut seperti manufaktur kimia, propulsi maritim, dan penyulingan minyak. Beroperasi dengan resolusi konverter digital asli 13-bit, modul ini memungkinkan setiap saluran dikonfigurasi secara independen melalui perangkat lunak untuk menghasilkan sinyal tegangan  $\pm$10 V atau loop arus 0 sampai 20 mA / 4 sampai 20 mA.

Dengan memusatkan empat output presisi ke dalam satu rumah berukuran 12,5 mm, X20AO4622 secara dramatis mengurangi jejak rel DIN yang dibutuhkan sambil mempertahankan fidelitas sinyal yang luar biasa, menstabilkan loop proses kritis dan meminimalkan latensi loop sistemik.

Perlindungan Sirkuit dan Keamanan Listrik

Modul ini memiliki isolasi listrik yang kuat, menggunakan penghalang 500 Veff antara bus komunikasi internal dan saluran output individu untuk melindungi prosesor backplane inti dari anomali tegangan sisi lapangan. Tidak ada isolasi antar saluran. Untuk menghilangkan gerakan aktuator yang tidak stabil selama startup sistem atau urutan reboot, sebuah relay pengaktif listrik internal secara fisik mengisolasi terminal output sampai pengontrol modul mencapai status operasional aktif dan terverifikasi.

Perangkat keras ini mencakup perlindungan hubung singkat output kontinu, membatasi kesalahan output pada batas arus  $\pm$40 mA dan mengintegrasikan filter low-pass orde pertama dengan frekuensi cutoff 10 kHz untuk meredam gangguan elektromagnetik frekuensi tinggi.

Spesifikasi Perangkat Keras

FAQ Operasi dan Logistik

Bagaimana revisi perangkat keras yang berbeda memengaruhi desain loop dan batas beban?

Revisi perangkat keras J0 dan yang lebih baru memperkenalkan manajemen daya yang ditingkatkan, menurunkan konsumsi I/O internal menjadi 1,8 W dan meningkatkan kapasitas beban loop arus maksimum menjadi 600 Ohm. Versi lama (sebelum Rev. J0) mengkonsumsi 2,2 W dan dibatasi pada beban loop arus maksimum 500 Ohm. Verifikasi nilai impedansi perangkat lapangan Anda sebelum pemasangan.

Apa arti kode format output yang tercantum dalam lembar data?

Modul memproses nilai integer bertanda 16-bit standar (INT). Untuk konfigurasi tegangan, nilai berkisar dari 0x8001 hingga 0x7FFF di mana 1 LSB setara dengan 2,441 mV. Konfigurasi arus menggunakan rentang integer 0x0000 hingga 0x7FFF di mana 1 LSB setara dengan 4,883 $\mu$A, memungkinkan manipulasi langsung melalui perangkat lunak dalam pengendali otomatisasi.

Bagaimana pengaruh ketinggian pemasangan terhadap parameter operasi lingkungan modul?

Hingga ketinggian 2000 m di atas permukaan laut, modul dapat beroperasi pada seluruh profil suhu. Di atas 2000 m, berkurangnya kepadatan udara menurunkan efisiensi pendinginan konvektif, sehingga diperlukan penurunan suhu operasi lingkungan sebesar 0,5 derajat C untuk setiap kenaikan 100 m ketinggian tambahan.

Panduan Komisioning Lapangan dan Lingkungan

• Batasan Termal dan Vektor Pemasangan: Modul mendukung pemasangan horizontal dan vertikal pada rel DIN standar, tetapi batas termal tertentu berlaku. Unit revisi J0 dan yang lebih baru memungkinkan operasi terus-menerus dari -25 hingga 60 derajat C secara horizontal, tetapi pemasangan vertikal membatasi batas atas hingga 50 derajat C. Revisi lama (sebelum J0) dibatasi hingga 55 derajat C secara horizontal dan 50 derajat C secara vertikal.

• Pengadaan Modul Terminal: Perakitan elektronik fisik harus dipasang dengan satu modul bus X20BM11 dan satu blok terminal X20TB12, yang tidak termasuk dalam modul inti dan harus dipesan sebagai item terpisah. Pastikan kontak blok terminal bebas dari oksidasi sebelum menyelesaikan perakitan.

• Pengkabelan untuk Mode Tegangan versus Arus: Pengkabelan lapangan harus diarahkan ke terminal yang spesifik dan terpisah tergantung apakah saluran dikonfigurasi untuk output loop tegangan atau arus. Menggabungkan atau memetakan garis-garis ini secara salah akan menyebabkan kesalahan beban yang parah—hingga 0,5% untuk jalur arus—dan dapat mengaktifkan proteksi pembatas arus internal $\pm$40 mA.
