Modul Bus Catu Daya Dasar X20 B&R X20BM05

Ikhtisar Arsitektur Jaringan

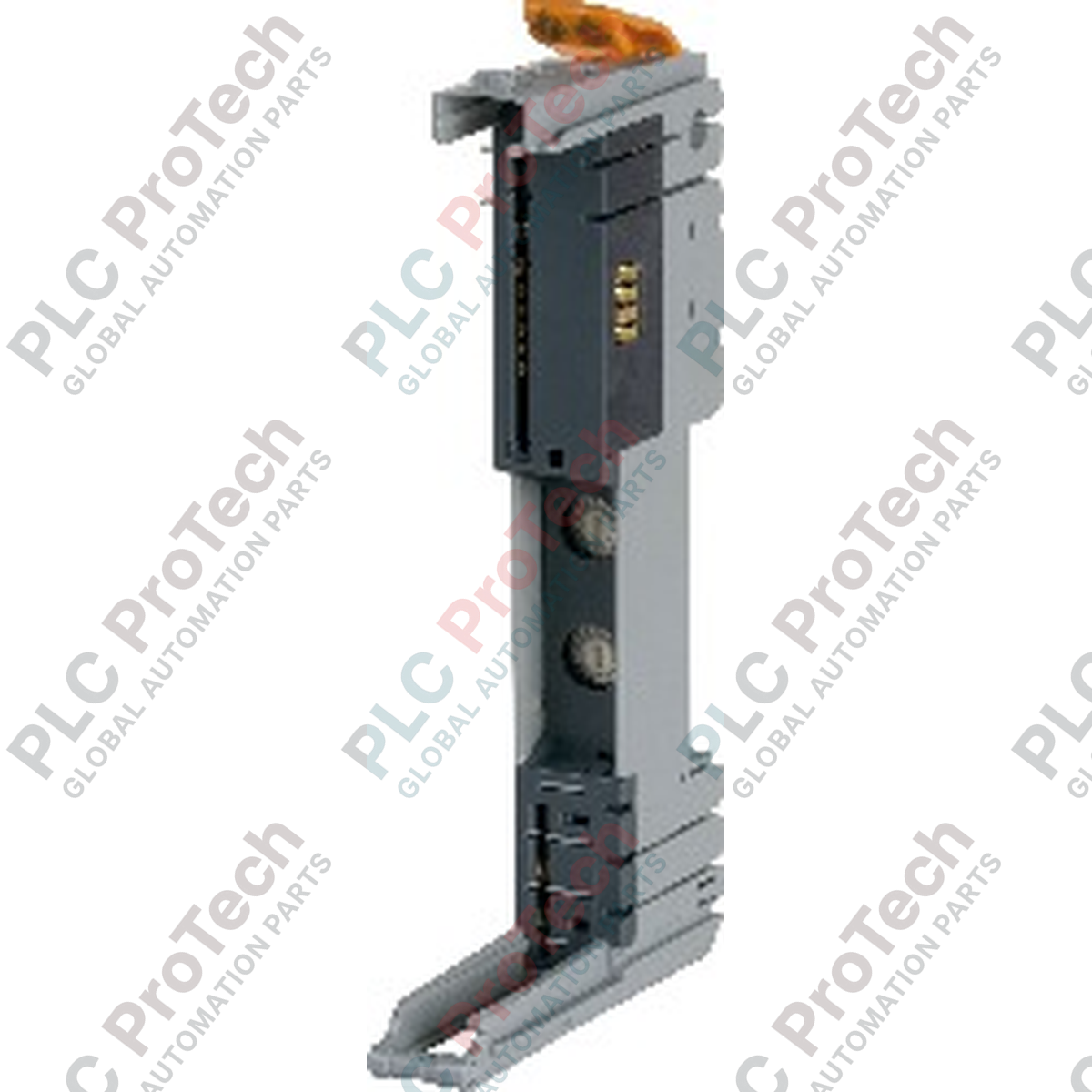

B&R X20BM05 (X20BM05) adalah modul bus basis perangkat keras yang sangat khusus yang dirancang untuk ekosistem otomasi modular B&R X20. Diterapkan di fasilitas produksi multi-node yang kompleks, pabrik pengolahan kimia, dan topologi kontrol maritim terdistribusi, modul bus ini berfungsi sebagai fondasi struktural dan listrik untuk semua modul pasokan X20. Dengan mengintegrasikan sakelar nomor node fisik langsung ke dalam basis backplane, unit ini memisahkan identifikasi alamat node dari modul elektronik yang dapat dipasang dan dilepas secara hot-swappable. Desain ini menjamin pemetaan perangkat jaringan yang konsisten, menyederhanakan urutan pemeliharaan, dan mencegah ketidaksesuaian konfigurasi selama penggantian komponen.

Isolasi Segmen dan Kemampuan Pengalamatan

X20BM05 dirancang untuk membentuk kelompok tegangan terisolasi dalam rak I/O standar. Fitur listrik utamanya adalah penghalang pemutusan fisik yang mengisolasi jalur pasokan daya I/O internal di sebelah kiri modul. Tata letak ini memungkinkan insinyur membagi satu rak fisik menjadi segmen potensial yang berbeda dan independen untuk menangani loop pemadaman darurat atau memisahkan kelompok instrumen lapangan dengan aman. Modul ini dilengkapi dengan dua sakelar rotary terintegrasi untuk penetapan nomor node desimal secara manual, yang dapat digabungkan secara mulus dengan parameter pengalamatan otomatis di dalam B&R Automation Studio.

Matriks Performa Teknis

Integrasi Sistem dan FAQ

Apa tujuan fungsional mengisolasi pasokan daya I/O internal ke sebelah kiri?

Desain isolasi mencegah tegangan 24 VDC melewati jalur backplane ke modul apa pun yang dipasang tepat di sebelah kiri X20BM05. Fitur ini menciptakan batas zona tegangan yang jelas, memungkinkan tim pemeliharaan mengisolasi, mematikan daya, atau memodifikasi perangkat lapangan di sisi kanan rak tanpa mengganggu pasokan listrik peralatan yang dikonfigurasi di sebelah kiri.

Bagaimana ketinggian memengaruhi profil operasi termal modul bus ini?

Untuk instalasi pada ketinggian antara 0 hingga 2000 meter di atas permukaan laut, modul beroperasi normal tanpa pembatasan lingkungan. Untuk lokasi pemasangan di atas 2000 meter, kondisi udara tipis mengurangi pelepasan panas alami; oleh karena itu, suhu operasi lingkungan maksimum yang diizinkan harus dikurangi sebesar 0,5 derajat C untuk setiap kenaikan 100 meter ketinggian tambahan.

Apakah modul elektronik dapat diganti saat sakelar alamat sistem sedang disesuaikan?

Bisa. Karena sakelar alamat rotary terletak langsung pada basis perangkat keras X20BM05, bukan pada modul elektronik yang dipasang, ID jaringan node aktif tetap terikat pada posisi rel DIN tertentu. Jika terjadi kegagalan elektronik, modul pemrosesan atas dapat diganti sambil mempertahankan alamat fisik tetap.

Petunjuk Komisioning Lapangan dan Instalasi

• Penyesuaian Alamat Sakelar Node: Atur dua sakelar rotary desimal menggunakan obeng kepala datar kecil sebelum memasang modul elektronik atas. Pastikan dial puluhan dan satuan mencerminkan dengan tepat alamat node spesifik yang ditetapkan dalam pohon konfigurasi perangkat keras pengontrol utama untuk mencegah kesalahan konflik node pada jaringan fieldbus.

• Manajemen Arus Backplane: Pastikan konsumsi arus kumulatif dari semua kartu I/O hilir yang mengambil daya dari zona potensial ini tidak melebihi batas beban kontak yang diizinkan sebesar 10 A. Perhitungan yang melewati ambang ini akan menyebabkan degradasi termal prematur pada klip bus berlapis emas internal dan memicu kegagalan bus yang tidak stabil.

• Toleransi Pemasangan Rel DIN: Saat mengunci beberapa modul bersama, pertahankan bidang pemasangan yang stabil. Pitch struktural 12,5 mm bergantung pada penyelarasan tegak lurus yang sempurna pada rel DIN standar TS35. Pastikan rel bersih dan bebas dari distorsi, serta pasang penjepit mekanis yang kokoh di kedua ujung rakitan jadi untuk mencegah pemisahan lateral modul.
