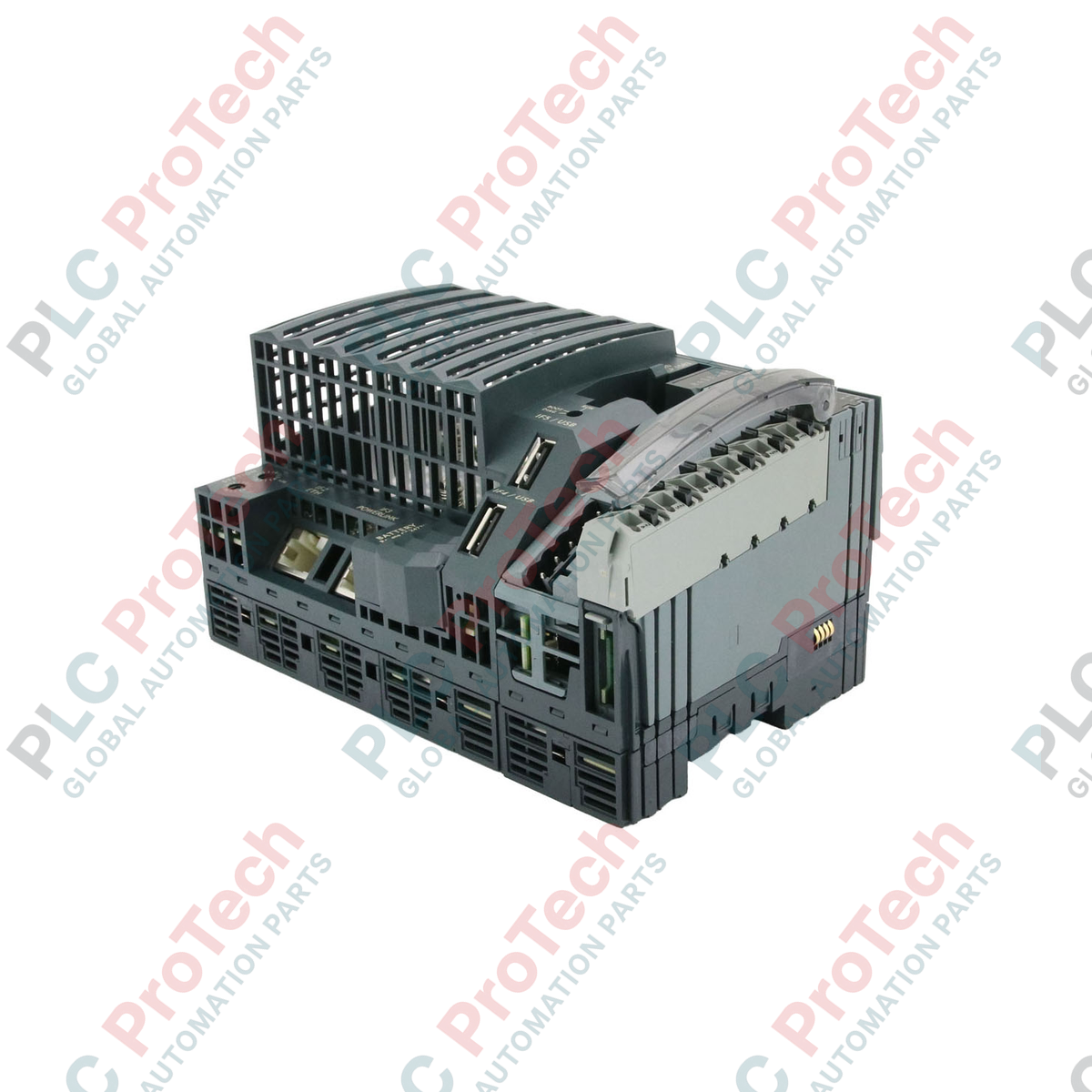

B&R X20CP1583 X20 Modul CPU Pengendali Master Sistem

Kinerja Pemrosesan dan Peran dalam Otomasi Industri

 X20CP1583 (X20CP1583) adalah pengendali tertanam industri berkapasitas tinggi yang dirancang untuk berfungsi sebagai inti pemrosesan utama bagi arsitektur otomasi B&R X20 yang kompleks. Dirancang untuk pelaksanaan loop kontrol proses tugas berat, sinkronisasi gerakan multi-sumbu berpresisi tinggi, dan akuisisi data waktu nyata di sektor yang menuntut seperti perakitan otomotif, pemrosesan petrokimia, dan pemantauan energi terbarukan, CPU ini menangani tugas komputasi konkuren dengan determinisme tinggi. Desain pendingin tanpa kipas menghilangkan risiko kegagalan mekanis dan mencegah waktu henti akibat masuknya partikulat di udara. Dengan mengintegrasikan pengendali tangguh ini ke dalam kabinet kontrol pusat, Anda membangun topologi otomasi dengan ketersediaan tinggi yang meminimalkan jitter eksekusi siklik, menjamin pemindaian jaringan berlatensi rendah, dan melindungi operasi produksi dari penghentian sistem yang tidak terkelola.

Arsitektur Jaringan dan Diagnostik Perangkat Keras

Menggunakan kode ID resmi B&R 0xD45B, pengendali utama ini digerakkan oleh inti prosesor dengan frekuensi clock 333 MHz yang berefisiensi tinggi. Perangkat keras ini menyediakan matriks komunikasi yang luas, dengan satu antarmuka serial RS232 untuk koneksi perangkat lapangan lama, satu port Ethernet standar untuk integrasi jaringan perusahaan, dua slot USB untuk diagnostik sistem lokal, serta bus master X2X Link terintegrasi untuk mengelola ekstensi modul I/O lokal. Sinkronisasi waktu nyata pada drive jarak jauh dan blok I/O terdistribusi dikelola melalui koneksi Ethernet waktu nyata POWERLINK (V1/V2) yang terpasang. Status kesehatan sistem dipantau terus-menerus melalui susunan LED terintegrasi, yang memberikan metrik visual langsung kepada teknisi lapangan untuk fungsi inti CPU, kondisi suhu berlebih, koneksi Ethernet, loop POWERLINK, akses kartu CompactFlash, dan tingkat baterai cadangan internal.

Spesifikasi Kinerja Komprehensif

Tanya Jawab Integrasi Industri

Apa yang harus diperiksa jika indikator LED suhu berlebih lokal menyala?

Indikator suhu berlebih yang aktif berarti silikon CPU internal telah melampaui batas termal yang ditetapkan. Segera periksa penutup untuk memastikan kisi-kisi ventilasi tidak terhalang, pastikan sirip konveksi tanpa kipas pada rumah CPU bebas dari debu yang menghambat insulasi, dan verifikasi bahwa perangkat di sekitarnya yang menghasilkan panas memenuhi spesifikasi jarak bebas.

Bagaimana CPU ini mengelola pencadangan program dan eksekusi waktu aktif sistem operasi?

X20CP1583 menggunakan kartu CompactFlash industri sebagai media boot nonvolatil utamanya. Sistem operasi B&R Automation Runtime, konfigurasi perangkat keras, dan kode aplikasi yang telah dikompilasi disimpan sepenuhnya pada kartu ini. Arsitektur ini memungkinkan penggantian perangkat keras secara langsung dengan menukar kartu tanpa memerlukan komputer pemrograman lapangan terpisah.

Apakah konsumsi daya dasar 8.2 W dapat berubah tergantung konfigurasi perangkat keras?

Ya. Nilai 8.2 W menentukan beban listrik dasar prosesor dan jalur logika bidang belakang inti. Penambahan modul antarmuka komunikasi ke slot tambahan atau penyambungan perangkat diagnostik lapangan berdaya tinggi ke port USB akan meningkatkan kebutuhan daya total, yang harus diperhitungkan dalam anggaran catu daya sistem 24 VDC pusat Anda.

Pedoman Komisioning dan Penerapan di Lapangan

• Protokol Penanganan Penyimpanan CompactFlash: Antarmuka kartu CompactFlash sensitif terhadap pelepasan elektrostatis (ESD), dan file dapat rusak jika ditangani dengan tidak benar. Selalu isolasi catu daya utama 24 VDC dari CPU sebelum memasukkan atau melepas kartu penyimpanan. Pastikan kartu diformat dengan partisi melalui B&R Automation Studio untuk menjamin pelaksanaan urutan boot yang benar.

• Standar Pelindung dan Pembumian Kabel POWERLINK: Komunikasi POWERLINK waktu nyata berkecepatan tinggi rentan terhadap interferensi elektromagnetik (EMI) frekuensi tinggi yang dihasilkan oleh penggerak frekuensi variabel (VFD) di sekitarnya. Anda harus menggunakan kabel Ethernet industri berpelindung ganda Kategori 5e (atau lebih tinggi). Hubungkan pelindung anyaman tembaga sepenuhnya ke rel DIN logam menggunakan klip pembumian impedansi rendah pada titik masuk penutup.

• Penyelarasan Pemasangan Rel Mekanis: Pasang modul CPU secara vertikal pada rel DIN standar yang bersih dan bebas korosi. Verifikasi bahwa klip pembumian bidang belakang terintegrasi membentuk sambungan logam-ke-logam yang kuat dengan pelat pemasangan yang telah dibumikan, sehingga menyediakan jalur mutlak ke bumi fungsional untuk seluruh segmen modul I/O X20 yang terhubung.
