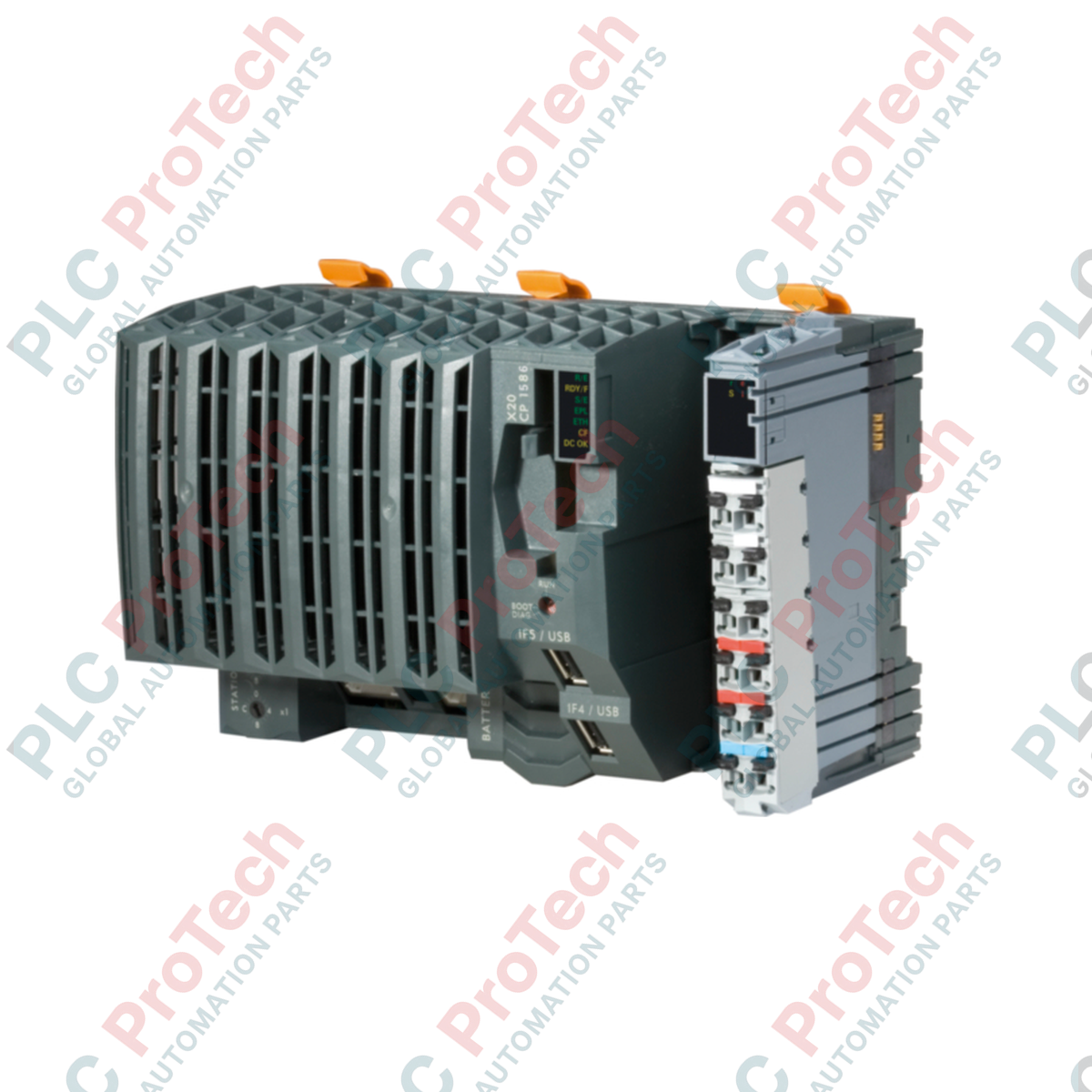

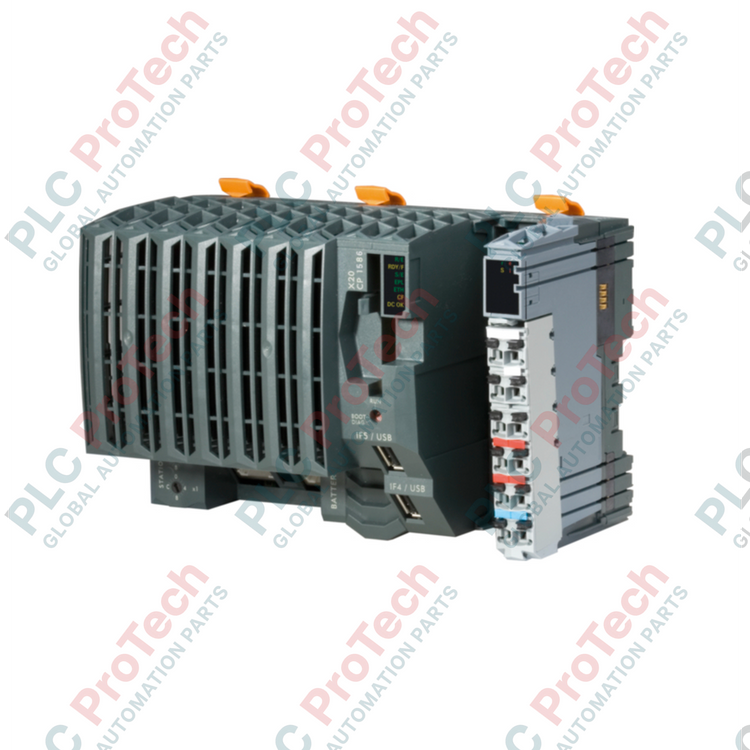

B&R X20CP1585 Modul Pengendali CPU Sistem X20

Ikhtisar Teknis

B&R X20CP1585 (X20CP1585) adalah pengontrol PLC industri berkapasitas tinggi yang berjalan pada inti prosesor kompatibel Intel Atom 333 MHz, dirancang untuk kontrol otomasi terpusat dalam topologi sistem X20 standar. Dibuat untuk rutinitas kontrol kompleks pada pemesinan CNC, pusat logistik otomatis, dan pabrik pemrosesan, unit pemrosesan inti ini mengoordinasikan komunikasi fieldbus berkecepatan tinggi untuk menjamin waktu siklus deterministik dan menghilangkan gangguan proses yang tidak terduga. Arsitekturnya mengintegrasikan RAM DDR2 128 MB bersama SRAM nonvolatil 1 MB, serta menggunakan slot kartu CompactFlash eksternal untuk memori aplikasi nonvolatil. Dilengkapi Ethernet berkecepatan tinggi, POWERLINK deterministik, RS232, dan dua port USB, pengontrol ini mengatur sistem IO terdistribusi waktu nyata sekaligus menangani metrik komunikasi yang berat dengan aman dan andal.

Konfigurasi Teknis

Arsitektur terpasang menggabungkan logika kontrol terlokalisasi dengan tahap catu daya bawaan untuk mengoptimalkan ruang panel:

• Stack Komunikasi Terintegrasi: Menyediakan antarmuka Gigabit Ethernet 10/100/1000BASE-T bawaan untuk konektivitas TI serta antarmuka POWERLINK perangkat keras khusus untuk sinkronisasi gerakan waktu nyata keras tanpa jitter.

• Adaptabilitas Ekspansi: Menyediakan satu slot ekspansi khusus untuk modul antarmuka X20 guna mengintegrasikan fieldbus lama atau tautan komunikasi khusus tambahan.

• Infrastruktur Daya Ganda: Mencakup tahap catu daya CPU dan X2X Link bawaan yang beroperasi dari sumber nominal 24 VDC, dengan daya keluaran hingga 7 W untuk slice IO hilir.

• Kemampuan Redundansi: Catu daya X2X Link internal mendukung konfigurasi koneksi paralel, sehingga memungkinkan arsitektur daya redundan penuh di seluruh backplane bus IO.

Spesifikasi Teknis

FAQ Aplikasi Industri

• Apa yang terjadi jika sekring internal pada catu daya CPU terputus?

  Bagian catu daya CPU dan X2X Link dilengkapi sekring elektronik terintegrasi yang tidak dapat diganti. Jika terjadi arus berlebih akibat kerusakan perangkat keras internal yang parah, sekring akan terbuka secara permanen untuk melindungi modul backplane lainnya. Blok CPU kemudian harus diganti. Selalu gunakan sekring distribusi daya eksternal yang sesuai untuk mencegah kondisi ini.

• Bagaimana pengontrol mempertahankan variabel dan data retensi selama listrik padam?

  X20CP1585 dilengkapi SRAM berkecepatan tinggi sebesar 1 MB. Metrik operasional penting, log alarm, dan status resep yang ditetapkan sebagai variabel retensi di B&R Automation Studio secara otomatis ditulis ke blok memori nonvolatil ini selama penghentian terkontrol maupun tidak terduga, sehingga menghilangkan kebutuhan akan baterai buffer eksternal.

• Apakah catu daya X2X Link terintegrasi dapat beroperasi secara bersamaan dengan modul daya lain?

  Ya. Output catu daya X2X Link mendukung koneksi paralel dan operasi redundan. Jika slice IO hilir memerlukan daya lebih dari ambang bawaan 7 W, atau jika redundansi ketersediaan tinggi diwajibkan, modul catu daya X20 terpisah dapat ditambahkan pada susunan bus tanpa menimbulkan konflik listrik.

Petunjuk Rekayasa Lapangan dan Instalasi

PERLINDUNGAN POLARITAS DAN TEGANGAN: Meskipun rangkaian logika CPU dilengkapi perlindungan polaritas terbalik, input daya I/O terpisah tidak menangani kondisi tegangan berlebih dengan baik. Selalu gunakan catu daya mode sakelar 24 VDC teregulasi (SMPS) dan pasang sekring saluran slow-blow maksimum 10 A di sisi hulu terminal daya I/O untuk melindungi kontak internal.

Jabat Tangan Kartu Memori

Jangan pernah melepas atau memasukkan kartu memori aplikasi CompactFlash saat LED status PLC menunjukkan operasi CPU aktif atau mode eksekusi berjalan. Tindakan tersebut dapat merusak sistem berkas dan menghentikan proses yang sedang berjalan. Matikan sepenuhnya catu daya 24 VDC sebelum mengganti atau mengeluarkan kartu memori.

Terminasi dan Pembumian Bus

Pengontrol harus diapit oleh blok terminal X20TB12 standar dan ditutup di sisi kanan menggunakan pelat penutup ujung X20AC0SR1 yang disertakan. Pelat ujung menyediakan stabilitas mekanis dan terminasi listrik yang diperlukan untuk bus backplane X2X berkecepatan tinggi, mencegah pantulan transmisi data, serta mempertahankan integritas pelindung elektromagnetik.
