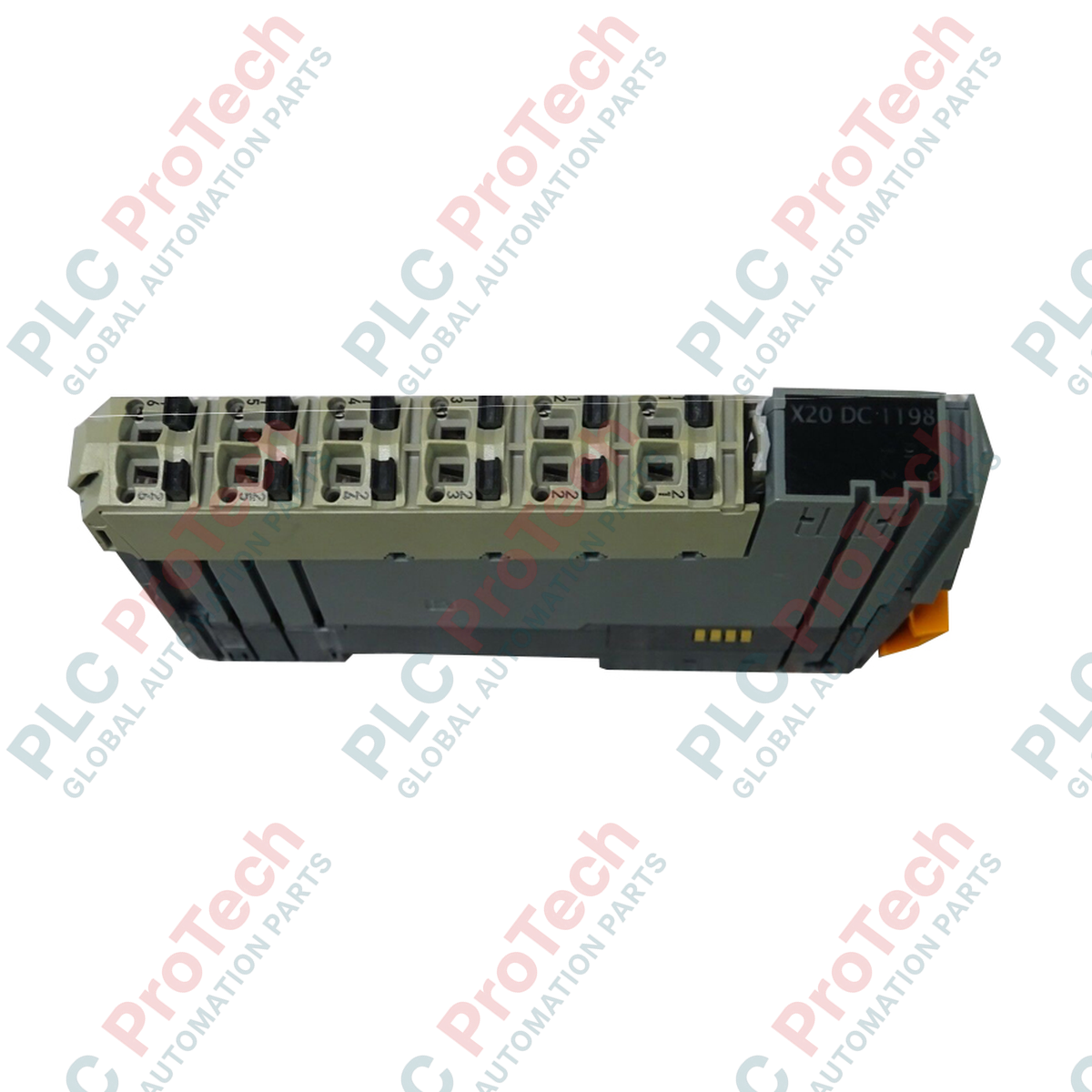

Modul Penghitung Digital B&R X20DC1198 X20 (SSI)

Ikhtisar Produk

X20DC1198 (X20DC1198) adalah modul antarmuka kecepatan tinggi khusus dalam sistem B&R X20, yang dirancang khusus untuk membaca encoder absolut SSI (Synchronous Serial Interface). Modul ini menyediakan gerbang digital presisi tinggi untuk tugas penentuan posisi dan kontrol gerak, memungkinkan integrasi langsung encoder absolut dengan level sinyal 5 V. Dirancang untuk aplikasi yang membutuhkan kinerja tinggi, X20DC1198 menjadi komponen utama dalam mesin CNC kelas atas, lengan robot, dan sistem penanganan material otomatis di mana umpan balik posisi absolut diperlukan segera setelah daya dinyalakan tanpa perlu siklus home. Diagnostik status terintegrasi dan konsumsi daya bus yang rendah memastikan ketersediaan sistem yang tinggi dan operasi efisien dalam arsitektur kontrol yang padat.

Konfigurasi Teknis

X20DC1198 dibuat untuk menangani data serial frekuensi tinggi dengan fitur sinkronisasi yang kuat.

• Antarmuka SSI: Mendukung satu encoder absolut dengan level sinyal diferensial 5 V, memastikan kompatibilitas dengan berbagai encoder linier dan rotary industri.

• Input Digital Terintegrasi: Memiliki 2 input digital tambahan yang dapat digunakan untuk fungsi trigger, sinyal referensi, atau interupsi perangkat keras umum.

• Diagnostik Waktu Nyata: Dilengkapi dengan rangkaian LED yang luas memberikan umpan balik visual langsung pada fungsi I/O per saluran, status operasi modul, dan kesehatan modul secara umum.

• Pengolahan Kecepatan Tinggi: Dioptimalkan untuk jitter minimal dan latensi rendah, memastikan pengontrol utama menerima data posisi yang sinkron dengan jam sistem untuk kontrol loop yang presisi.

Spesifikasi Teknis

FAQ

Apa keuntungan menggunakan encoder SSI dengan X20DC1198?

SSI adalah antarmuka digital point-to-point yang menyediakan data posisi absolut. Berbeda dengan encoder inkremental, X20DC1198 dapat membaca posisi mesin secara tepat segera setelah restart, menghilangkan kebutuhan siklus home yang memakan waktu.

Apakah modul ini menyediakan daya untuk encoder 5 V?

Modul ini berinteraksi dengan sinyal 5 V; namun, pasokan daya untuk encoder harus diverifikasi sesuai dengan anggaran daya sistem X20. Biasanya, modul distribusi potensial X20PD digunakan untuk menyediakan 5 VDC yang diperlukan ke perangkat lapangan.

Bagaimana biasanya dua input digital digunakan?

2 input digital pada X20DC1198 sering digunakan untuk fungsi "Latch"—menangkap nilai posisi SSI saat ini secara instan ketika sensor (seperti sensor tanda registrasi) dipicu—atau sebagai input saklar batas standar.

Panduan Instalasi dan Implementasi Teknik

• Perlindungan untuk Data Kecepatan Tinggi: Sinyal SSI rentan terhadap gangguan elektromagnetik. Selalu gunakan kabel berpelindung dan pasangan terpilin untuk koneksi encoder. Pelindung kabel harus di-ground-kan pada terminal pelindung X20 untuk memastikan jalur impedansi rendah terhadap noise frekuensi tinggi.

• Penyesuaian Jam dan Data: Pastikan frekuensi jam SSI dikonfigurasi di Automation Studio sesuai dengan spesifikasi encoder dan panjang kabel. Kabel yang panjang mungkin memerlukan pengurangan kecepatan jam untuk mengkompensasi delay propagasi sinyal.

• Penempatan Modul: Untuk meminimalkan gangguan, pisahkan kabel encoder dari jalur AC berdaya tinggi atau kabel motor. Jika menggunakan X20DC1198 dalam sistem dengan getaran tinggi, pastikan modul bus X20BM11 terkunci dengan aman pada rel DIN.

• Interpretasi Diagnostik:

• LED I/O: Menunjukkan status input digital atau status komunikasi SSI.

• LED Status Modul: LED merah berkedip biasanya menunjukkan ketidakcocokan konfigurasi atau hilangnya sinyal encoder (deteksi kabel putus).
