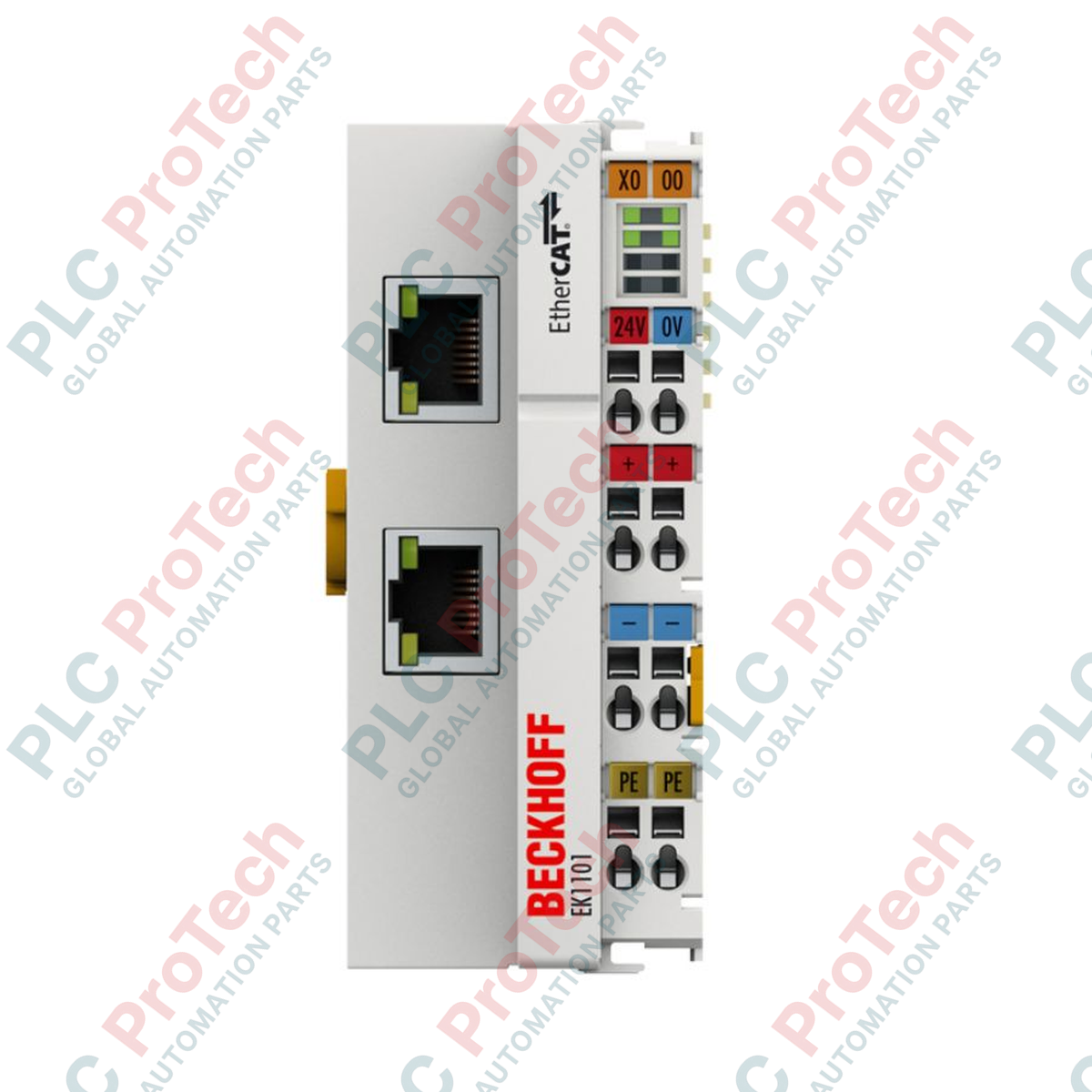

Penghubung EtherCAT dengan Saklar ID Beckhoff EK1101

Ikhtisar Produk

Beckhoff EK1101 (EK1101) adalah coupler EtherCAT berkinerja tinggi yang dirancang untuk menghubungkan jaringan Ethernet 100BASE-TX dengan sistem terminal modular seri Beckhoff EL. Sebagai antarmuka penting untuk otomasi industri, EK1101 memfasilitasi komunikasi tanpa hambatan, memungkinkan koneksi hingga 65.534 terminal EtherCAT dalam satu kerangka I/O terdistribusi. Dilengkapi dengan saklar ID terintegrasi untuk verifikasi identitas, coupler ini memastikan presisi dalam konfigurasi mesin dan pemetaan diagnostik, menjadikannya komponen esensial untuk lingkungan produksi otomatisasi kompleks dan berkecepatan tinggi.

Konfigurasi Teknis

EK1101 dirancang untuk transfer data kelas industri dengan kecepatan 100 Mbit/s, menggunakan kabel Ethernet Cat.5 terlindung standar. Coupler ini menyediakan isolasi listrik yang kuat (500 V) antara catu daya, E-bus, dan antarmuka Ethernet, yang sangat penting untuk mencegah masalah ground loop dalam arsitektur fieldbus yang luas. Coupler ini menyediakan pasokan arus E-bus sebesar 2000 mA ke terminal hilir dan mendukung rating kontak daya berbagi beban sebesar 24 V DC / 10 A. Rumahannya yang kompak berbahan polikarbonat dengan rating IP20 dilengkapi dengan LED sinyal diagnostik, memungkinkan tim pemeliharaan untuk dengan cepat menilai status jaringan dan mengidentifikasi kesalahan konektivitas tanpa perangkat lunak diagnostik khusus.

Spesifikasi Teknis

FAQ

Apa fungsi saklar ID terintegrasi?

Saklar ID memungkinkan Anda menetapkan pengenal unik pada coupler. Fitur ini sangat berguna pada mesin modular di mana beberapa stasiun I/O identik digunakan, karena memungkinkan master EtherCAT memverifikasi identitas dan memastikan stasiun I/O yang benar sedang diakses, bahkan jika urutan kabel diubah.

Apakah coupler ini dapat dihubungkan secara daisy-chain?

Ya, EK1101 memiliki dua port RJ45, memungkinkan coupler ini berfungsi sebagai node drop-in dalam topologi garis EtherCAT. Port kedua memfasilitasi koneksi perangkat EtherCAT tambahan atau segmen hilir.

Apakah coupler ini cocok digunakan di area berbahaya?

Ya, EK1101 memiliki beberapa sertifikasi lokasi berbahaya, termasuk ATEX (II 3 G Ex nA IIC T4 Gc) dan IECEx/cFMus Kelas I, Divisi 2, sehingga cocok untuk digunakan di Zona 2 atau Divisi 2 saat dipasang dalam enclosure yang sesuai.

Bagaimana pengaruh delay 1 µs terhadap kinerja sistem?

Delay minimal sekitar 1 µs ini dapat diabaikan, memastikan EK1101 mempertahankan kinerja waktu nyata sub-milidetik yang diharapkan dari sistem EtherCAT, bahkan saat puluhan coupler dirangkai dalam jaringan mesin besar.

Panduan Instalasi dan Praktik Terbaik

• Kabel Ethernet: Selalu gunakan kabel Cat.5 terlindung atau lebih tinggi. Pastikan pelindung kabel diakhiri dengan benar ke ground pada pintu masuk kabinet untuk menjaga integritas aliran data 100 Mbit/s dan memenuhi standar emisi EMC (EN 61000-6-4).
• Distribusi Daya: Saat menghitung anggaran daya Anda, ingat konsumsi arus EK1101: 70 mA + (total arus E-bus / 4). Jika jumlah terminal Anda melebihi kapasitas E-bus 2000 mA, Anda harus memasang terminal catu daya EL9410 untuk menyegarkan tegangan E-bus.
• Teknik Pengkabelan: Coupler mendukung terminal pegas untuk konduktor padat dan serabut (hingga 2,5 mm²). Pastikan panjang pengupasan kabel 8–9 mm untuk semua kabel agar kontak aman dan tahan getaran.
• Pemasangan: Gunakan slot ganda terintegrasi dan koneksi kunci untuk pemasangan berdampingan. Selalu kunci terminal pada rel DIN 35 mm (EN 60715) untuk menjaga integritas kontak pada aplikasi dengan getaran tinggi.
