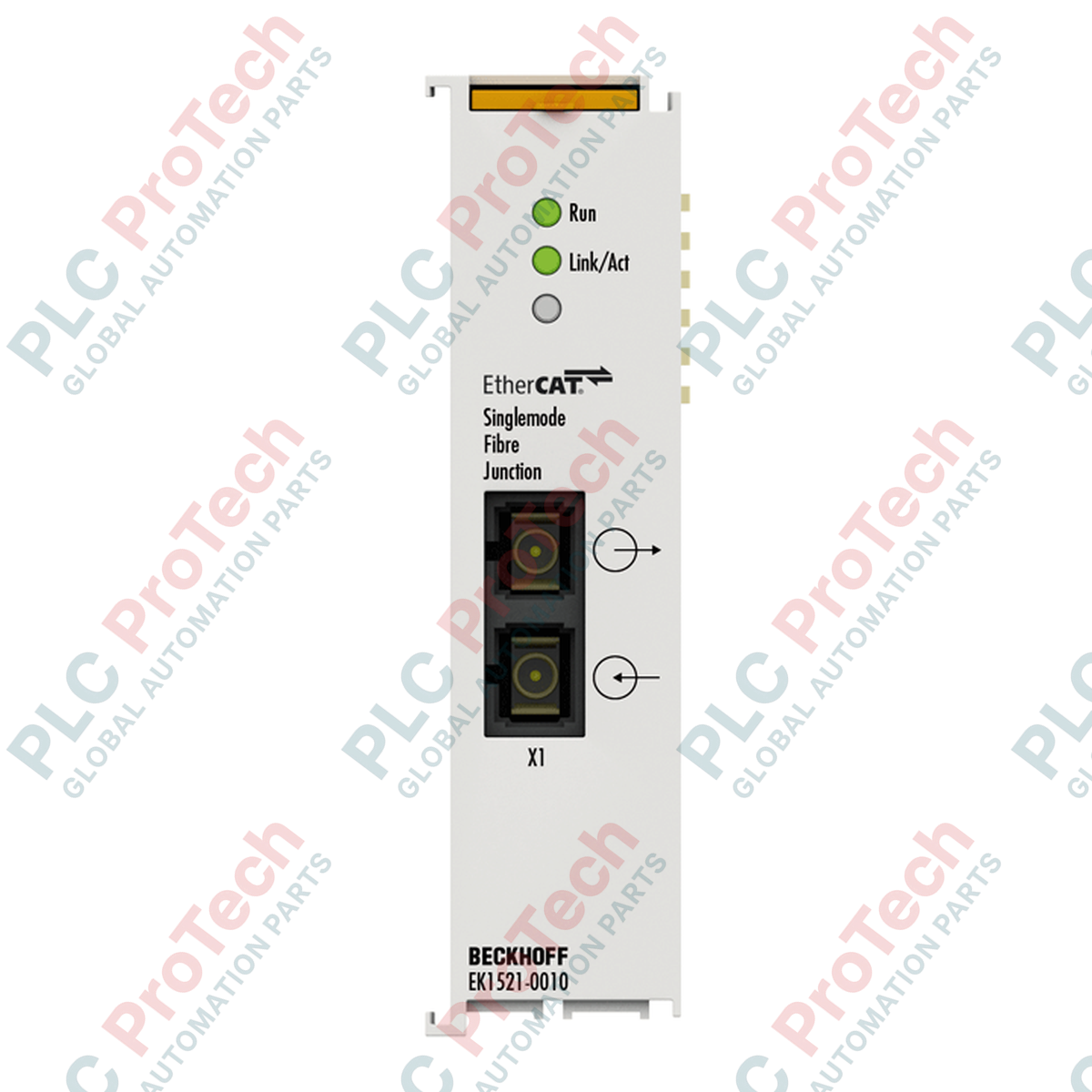

Beckhoff EK1521-0010 Terminal EtherCAT Percabangan Serat Optik 1 port

Deskripsi

Dirancang untuk memperluas topologi jaringan EtherCAT dalam jarak jauh, Beckhoff EK1521-0010 memungkinkan penyambungan langsung junction EtherCAT menggunakan media serat kaca berperforma tinggi. Junction serat optik EtherCAT 1-port ini mengonversi frame Ethernet yang masuk dari sinyal E-bus berbasis tembaga standar menjadi sinyal optik, menyediakan isolasi galvanik menyeluruh dan kekebalan total terhadap interferensi elektromagnetik (EMI) di seluruh jaringan industri yang diperluas. Dengan antarmuka optik standar SC Duplex, perangkat ini memudahkan koneksi tanpa hambatan ke node atau coupler optik downstream, dengan mempertahankan sinkronisasi presisi dan latensi minimal di seluruh arsitektur sistem kendali yang sangat terdistribusi.

Fitur

• Komunikasi Jangkauan Diperluas: Mendukung transmisi data yang andal hingga 20.000 meter (20 km) antara stasiun EtherCAT aktif.
• Optimasi Serat Single-Mode: Dirancang untuk serat optik single-mode standar 9/125 mikrometer guna memastikan atenuasi rendah.
• Throughput Kecepatan Tinggi: Menyediakan laju baud dua arah yang konsisten sebesar 100 Mbit/s dengan menggunakan protokol lapisan fisik 100BASE-FX.
• Latensi Sangat Rendah: Memiliki penundaan propagasi sekitar 1 mikrodetik, sehingga mempertahankan pengaturan waktu jam terdistribusi berpresisi tinggi.
• Integrasi Plug-and-Play: Tidak memerlukan konfigurasi perangkat lunak atau pengalamatan manual; terintegrasi secara otomatis melalui konfigurasi TwinCAT standar.
• Didukung E-Bus: Menghilangkan pengkabelan lapangan tambahan dengan mengambil daya operasional langsung dari E-bus backplane.

Aplikasi

• Energi Angin & Kendali Turbin: Menghubungkan sistem kendali nacelle ke menara dasar melalui jarak vertikal yang panjang.
• Pengolahan Air Limbah dan Air: Menghubungkan stasiun pompa yang terpisah secara geografis ke ruang kontrol PLC terpusat.
• Area Berbahaya (ATEX Zona 2): Penerapan yang aman di atmosfer eksplosif saat isolasi percikan listrik sangat penting.
• Substasiun Tegangan Tinggi: Menghilangkan arus loop tanah dan gangguan listrik di lingkungan pembangkitan listrik berdaya besar.

Spesifikasi Teknis

Koneksi dan Antarmuka

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas: Sangat penting untuk membedakan EK1521-0010 dari EK1521 standar. EK1521 dasar dioptimalkan khusus untuk serat multi-mode (50/125 atau 62,5/125 mikrometer) dengan batas transmisi 2 km. Sebaliknya, EK1521-0010 dirancang untuk serat single-mode (9/125 mikrometer) untuk menjangkau hingga 20 km. Anda tidak dapat menghubungkan langsung EK1521 dengan EK1521-0010 melalui strand optik yang sama; perbedaan diameter inti serat akan menyebabkan atenuasi optik parah dan kegagalan komunikasi seketika.

Potensi Masalah Aplikasi & Catatan Rekayasa: Selalu patuhi radius tekuk minimum yang ditentukan oleh produsen serat optik Anda. Tekukan tajam pada ducting jalur di dalam enclosure kontrol dapat menyebabkan rugi micro-bending, yang menimbulkan packet drop dan error CRC yang tidak dapat dijelaskan di TwinCAT. Selain itu, saat menempatkan terminal ini dalam aplikasi dengan getaran tinggi, pastikan terminal di sebelahnya terkunci dengan benar menggunakan slot ganda terintegrasi dan koneksi pasak untuk mencegah kontak E-bus yang terputus-putus.

Tips Commissioning & Pengkabelan: Port SC Duplex yang tidak digunakan harus selalu ditutup dengan penutup debu pelindungnya. Partikel debu mikroskopis pada antarmuka transceiver laser akan menurunkan kinerja optik. Selama commissioning, gunakan TwinCAT System Manager untuk memantau atribut "Link Quality" atau "Rx Power" pada register diagnostik terminal guna memverifikasi kondisi sinyal optik dengan cepat sebelum memulai produksi penuh.
