BECKHOFF KL1872 Terminal Input Digital 16 Saluran 24 VDC Kabel Pita

Ikhtisar Produk

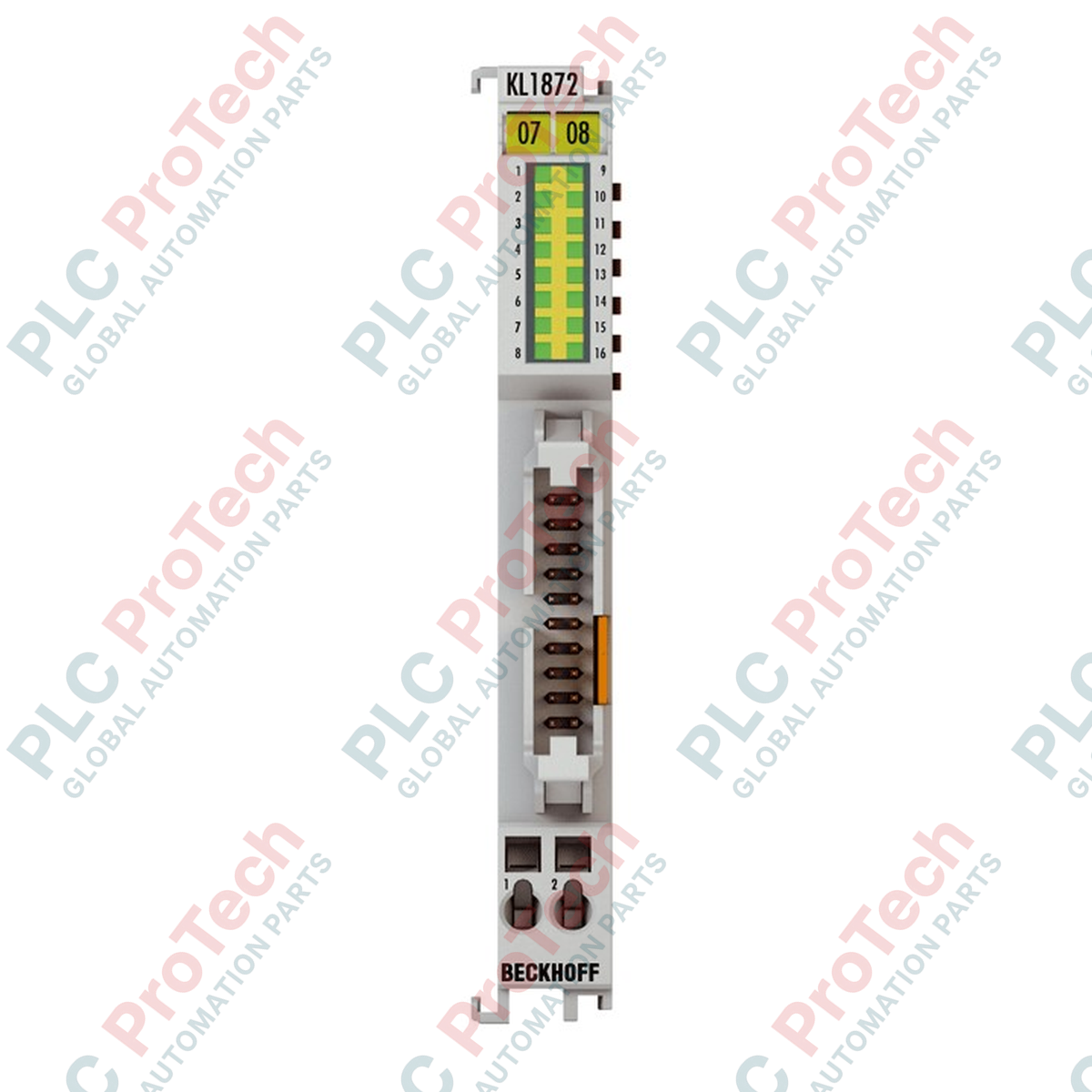

 KL1872 (KL1872) adalah terminal input digital 16 kanal berdensitas tinggi yang dirancang untuk sistem Beckhoff Bus Terminal, khususnya untuk aplikasi dengan keterbatasan ruang dan terminasi massal yang cepat. Berbeda dari terminal standar,  KL1872 menggunakan teknologi koneksi kabel pita datar, yang secara signifikan mengurangi waktu perakitan dan kesalahan pengkabelan saat menghubungkan kluster sensor atau papan distribusi khusus. Sesuai dengan standar EN 61131-2 Tipe 1/3, modul 24 VDC ini ideal untuk lini perakitan otomatis berkecepatan tinggi, manufaktur semikonduktor, dan mesin pengemasan yang kompleks. Dengan mengonsolidasikan 16 input diskret ke dalam satu rumah berukuran 12 mm, modul ini memaksimalkan kepadatan kabinet kontrol sekaligus memastikan akuisisi sinyal yang andal dengan filter input tipikal 0,2 ms, sehingga melindungi sistem dari derau listrik industri dan pantulan kontak.

Konfigurasi Teknis

Arsitektur perangkat keras  KL1872 dioptimalkan untuk protokol komunikasi internal K-bus, dengan mengirimkan status 16 input digital ke Bus Coupler sebagai satu citra proses 16-bit. Akuisisi sinyal mengikuti karakteristik Tipe 3, dengan mempertahankan arus input tipikal sebesar 3 mA untuk memastikan pensaklaran yang andal bahkan dengan sensor elektronik. Fitur teknis utama adalah antarmuka kabel pita datar 20-pin, yang menyediakan koneksi langsung ke rangkaian kabel yang telah dirakit sebelumnya, sehingga menghilangkan kebutuhan akan pengkabelan titik-ke-titik individual untuk 16 konduktor terpisah. Modul ini beroperasi dengan tegangan nominal standar 24 VDC dan menyediakan isolasi listrik 500 V antara K-bus dan potensial lapangan, sehingga melindungi pengendali pusat dari lonjakan listrik di sisi lapangan.

Spesifikasi Teknis

FAQ Teknis

Apakah KL1872 memerlukan konfigurasi perangkat lunak?

Tidak,  KL1872 adalah modul "plug-and-play". Modul ini tidak memerlukan pengaturan alamat atau konfigurasi. Bus Coupler secara otomatis mendeteksi lebar input 16-bit dan memetakannya ke dalam citra proses pengendali.

Apa keunggulan karakteristik input Tipe 3?

Spesifikasi Tipe 3 (EN 61131-2) menetapkan konsumsi arus yang lebih tinggi pada tegangan yang lebih rendah dibandingkan Tipe 1. Hal ini memastikan kompatibilitas yang lebih baik dengan sensor 2-kawat dan memberikan kekebalan derau yang lebih tinggi di lingkungan industri yang secara listrik "tercemar".

Bagaimana daya didistribusikan ke sensor saat menggunakan kabel pita?

 KL1872 dirancang untuk akuisisi sinyal. Biasanya, catu daya 24 VDC untuk sensor didistribusikan melalui rangkaian kabel pita datar atau papan distribusi eksternal. Terminal ini sendiri tidak menggunakan kontak daya standar untuk distribusi lapangan.

Panduan Rekayasa & Instalasi

• Integritas Kabel Pita Datar: Saat melakukan crimping konektor 20-pin, pastikan kabel benar-benar tegak lurus terhadap bodi konektor. Ketidakselarasan dapat menyebabkan "crosstalk" atau sinyal yang terputus-putus di antara bit input yang berdekatan. Gunakan hanya kabel pita berkualitas tinggi yang dirancang untuk rentang suhu industri (hingga 105 Celsius) guna mencegah kerapuhan isolasi.

• Penahan Regangan: Karena kabel pita lebih ringan daripada kabel industri standar, kabel ini rentan terhadap kelelahan akibat getaran. Amankan kabel pita dalam jarak 50 mm dari terminal menggunakan pengikat kabel atau braket pemasangan khusus untuk mencegah tegangan pada header 20-pin.

• Kepatuhan Area Berbahaya: KL1872 memiliki penandaan ATEX dan IECEx "Ex ec" (keselamatan yang ditingkatkan). Untuk instalasi di area berbahaya Zona 2, seluruh rakitan Bus Terminal harus dipasang dalam selungkup berperingkat IP54, dan kabel pita harus dilindungi dari kerusakan mekanis untuk mempertahankan peringkat perlindungan ledakan.

• Filter Input: Filter 0,2 ms bersifat tetap. Jika aplikasi Anda melibatkan pulsa berkecepatan tinggi (misalnya, dari encoder atau pengukur aliran) yang melebihi 2,5 kHz, pastikan lebar pulsa jauh lebih besar daripada waktu filter 0,2 ms untuk menghindari hitungan yang terlewat.
