Modul I/O Bently Nevada 146031-01 3500/22M 10Base-T/100Base-TX

Q: Modul I/O menempati posisi slot mana di rak?

Modul dipasang di slot belakang tunggal setinggi penuh, tepat di belakang modul utama 3500/22M TDI di Slot 1.

Q: Standar konektor Ethernet dan jarak maksimum apa yang didukung oleh antarmuka ini?

Perangkat ini dilengkapi konektor RJ-45 untuk Ethernet 10Base-T/100Base-TX, yang mendukung panjang kabel hingga 100 meter.

Q: Bagaimana konfigurasi pembumian Signal Common pada papan I/O belakang?

Menghubungkan Signal Common ke ground instrumen melalui konektor 2-pin memerlukan penggeseran sakelar PIM ke arah HP.

SKU 146031-01

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 146031-01
Negara asal:Amerika Serikat
Jenis Produk: Modul I/O Ethernet
Pembayaran: T/T, Western Union
Berat: 200g
Dimensi: 24.4 mm x 241.3 mm x 99.1 mm (W x T x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

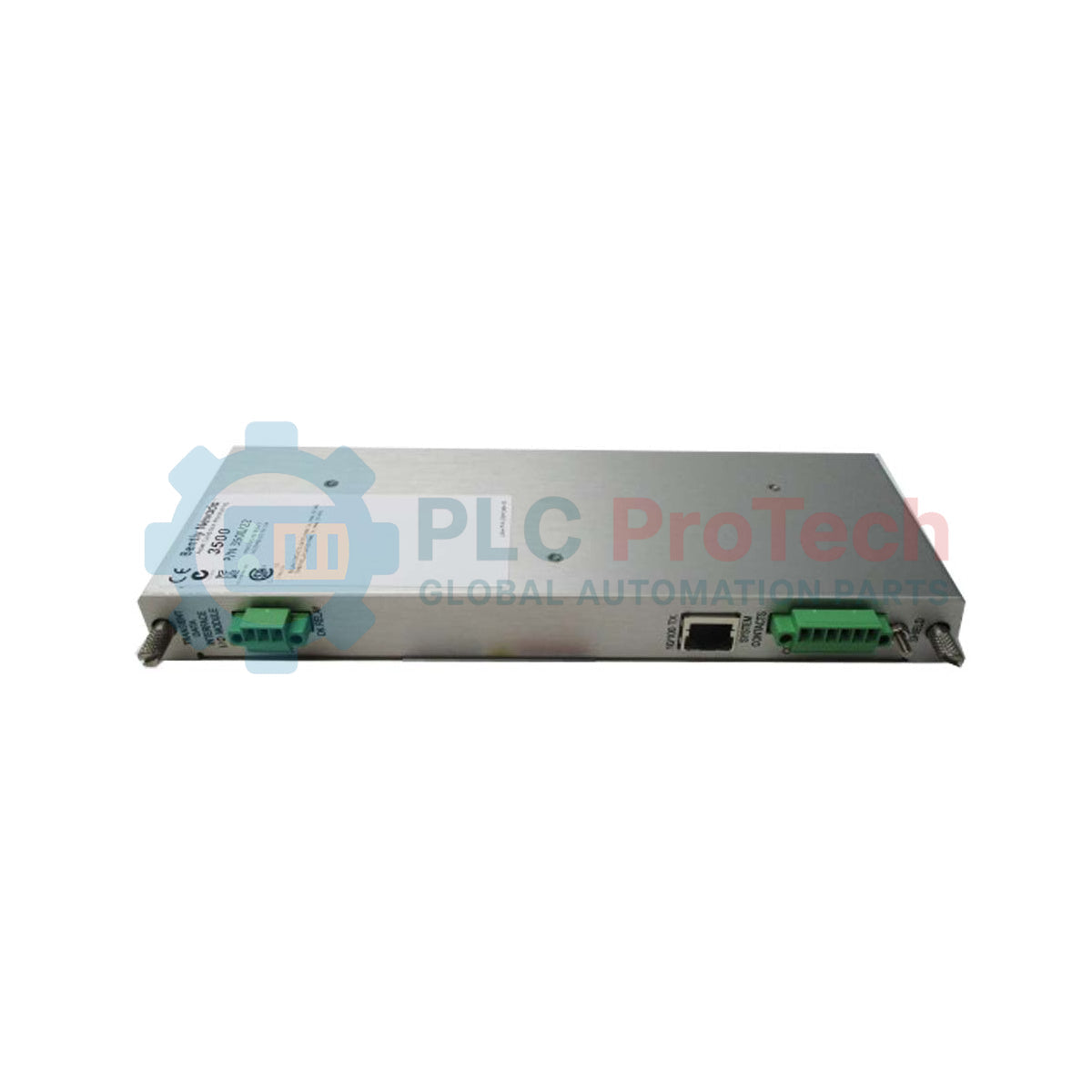

Bently Nevada 146031-01 adalah Modul I/O Ethernet 10Base-T/100Base-TX yang dirancang untuk menyediakan konektivitas antarmuka Ethernet dan fungsi antarmuka kontak sistem untuk Transient Data Interface (TDI) 3500/22M dalam Sistem Pemantauan Mesin 3500. Dipasang di slot belakang tepat di belakang modul utama TDI 3500/22M, modul ini memiliki port Ethernet RJ-45 yang mendukung Protokol BN Host dan Protokol BN TDI melalui TCP/IP untuk merutekan data bentuk gelombang kondisi tunak dan dinamis ke perangkat lunak host seperti perangkat lunak Pemantauan Kondisi dan Diagnostik System 1. 146031-01 dilengkapi OK Relay internal untuk pengumuman status rak, input kontak sistem untuk Trip Multiply, Alarm Inhibit, dan Rack Reset, serta terminal Signal Common 2-pin khusus untuk koneksi ground instrumen.

Fitur

Komunikasi Ethernet 10Base-T atau 100Base-TX dengan penginderaan otomatis melalui konektor RJ-45
OK Relay standar terintegrasi dengan rating 5A @ 24 Vdc/120 Vac untuk pengumuman gangguan rak
Penekan busur listrik bawaan untuk perlindungan kontak relai
Input terminal untuk kontrol sistem kontak kering Trip Multiply, Alarm Inhibit, dan Rack Reset
Konektor 2-pin khusus untuk menghubungkan Signal Common ke Instrument Ground satu titik
Antarmuka slot belakang langsung untuk modul Transient Data Interface (TDI) 3500/22M

Aplikasi

Sistem Proteksi Mesin Bently Nevada 3500
Komunikasi Ethernet dan antarmuka perangkat lunak host melalui System 1
Pemantauan rak jarak jauh dan akuisisi data bentuk gelombang transien
Pemantauan mesin kritis dalam fasilitas pembangkitan listrik, minyak dan gas, serta petrokimia

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Bently Nevada
Nomor Suku Cadang	146031-01
Jenis Modul	Modul I/O Ethernet 10Base-T/100Base-TX
Kebutuhan Ruang Rak	1 slot belakang tinggi penuh
Komunikasi Ethernet	Ethernet 10Base-T atau 100Base-TX, penginderaan otomatis (sesuai dengan IEEE802.3)
Jenis Konektor	RJ-45 (gaya soket telepon)
Panjang Kabel	Maksimum 100 meter (328 kaki)
Protokol yang Didukung	Protokol BN Host dan Protokol BN TDI menggunakan Ethernet TCP/IP
Fungsi Relai OK	Menunjukkan pengoperasian normal atau gangguan rak; kontak OPEN atau CLOSED yang dapat dipilih pengguna (Biasanya Berenergi)
Rating Relai OK Standar	5A @ 24 Vdc / 120 Vac, Daya Tersakelar 120 Watt / 600 VA (maksimum)
Perlindungan Busur Listrik	Penekan busur listrik terintegrasi
Input Pengali Trip	<1 mAdc, Kontak Kering ke Common
Input Penghambat Alarm	<1 mAdc, Kontak Kering ke Common
Input Reset Rak	<1 mAdc, Kontak Kering ke Common
Konektor Common Sinyal	Konektor 2-pin untuk koneksi Ground Instrumen satu titik
Suhu Pengoperasian	-30 degC hingga +65 degC (-22 degF hingga +149 degF)
Suhu Penyimpanan	-40 degC hingga +85 degC (-40 degF hingga +185 degF)
Kelembapan	95%, tanpa kondensasi
Dimensi (T x L x D)	241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
Berat	0.20 kg (0.44 lbs)

Panduan Instalasi

Pasang modul ke slot belakang tunggal dengan tinggi penuh, tepat di belakang modul utama 3500/22M TDI.
Ikuti prosedur peningkatan yang benar saat mengganti RIM I/O: lepaskan RIM, lepaskan RIM I/O, masukkan TDI I/O, lalu masukkan TDI untuk mencegah kerusakan modul.
Sambungkan kabel Ethernet berpelindung Kategori 5 standar dengan konektor RJ-45 hingga panjang maksimum 100 meter (328 kaki).
Saat menghubungkan Common Sinyal ke ground instrumen satu titik menggunakan konektor 2-pin, geser sakelar pemilih di sisi Power Input Module (PIM) ke arah panah "HP" untuk mengisolasi Common Sinyal dari ground sasis.

Kepatuhan dan Sertifikasi

EMC: Direktif Komunitas Eropa 2014/30/EU; Standar: EN 61000-6-2, EN 61000-6-4
Keselamatan Listrik: Direktif Komunitas Eropa 2014/35/EU; Standar: EN 61010-1
RoHS: Direktif Komunitas Eropa 2011/65/EU
FCC: Memenuhi bagian 15 Aturan FCC
Maritim: aturan DNV GL untuk klasifikasi; Aturan ABS untuk Kondisi Klasifikasi, Bagian 1
Persetujuan Area Berbahaya: cNRTLus (Kelas I, Zona 2: AEx/Ex nA nC ic IIC T4 Gc / Kelas I, Zona 2: AEx/Ex ec nC ic IIC T4 Gc / Kelas I, Divisi 2, Grup A, B, C, D); ATEX/IECEx (II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc)

FAQ

Modul I/O menempati posisi slot mana di rak?

Modul dipasang di slot belakang tunggal setinggi penuh, tepat di belakang modul utama 3500/22M TDI di Slot 1.

Standar konektor Ethernet dan jarak maksimum apa yang didukung oleh antarmuka ini?

Perangkat ini dilengkapi konektor RJ-45 untuk Ethernet 10Base-T/100Base-TX, yang mendukung panjang kabel hingga 100 meter.

Bagaimana konfigurasi pembumian Signal Common pada papan I/O belakang?

Menghubungkan Signal Common ke ground instrumen melalui konektor 2-pin memerlukan penggeseran sakelar PIM ke arah HP.
