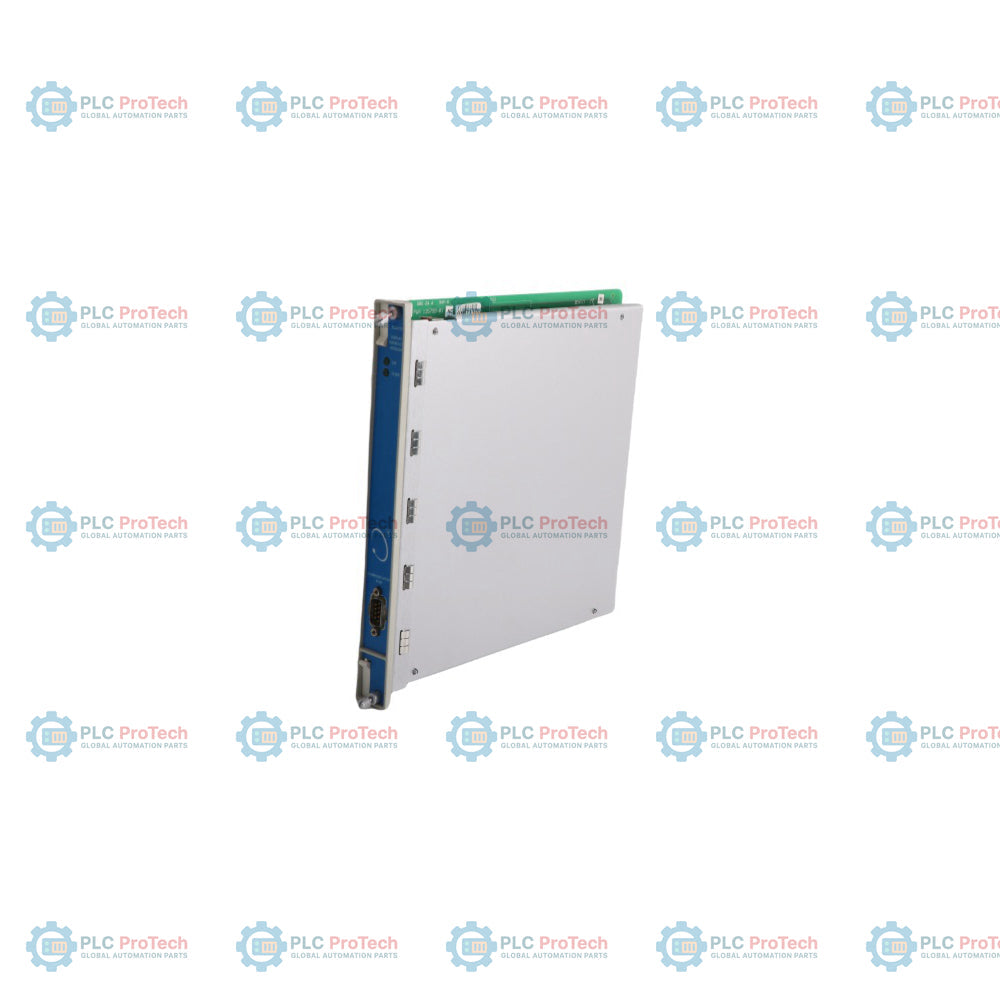

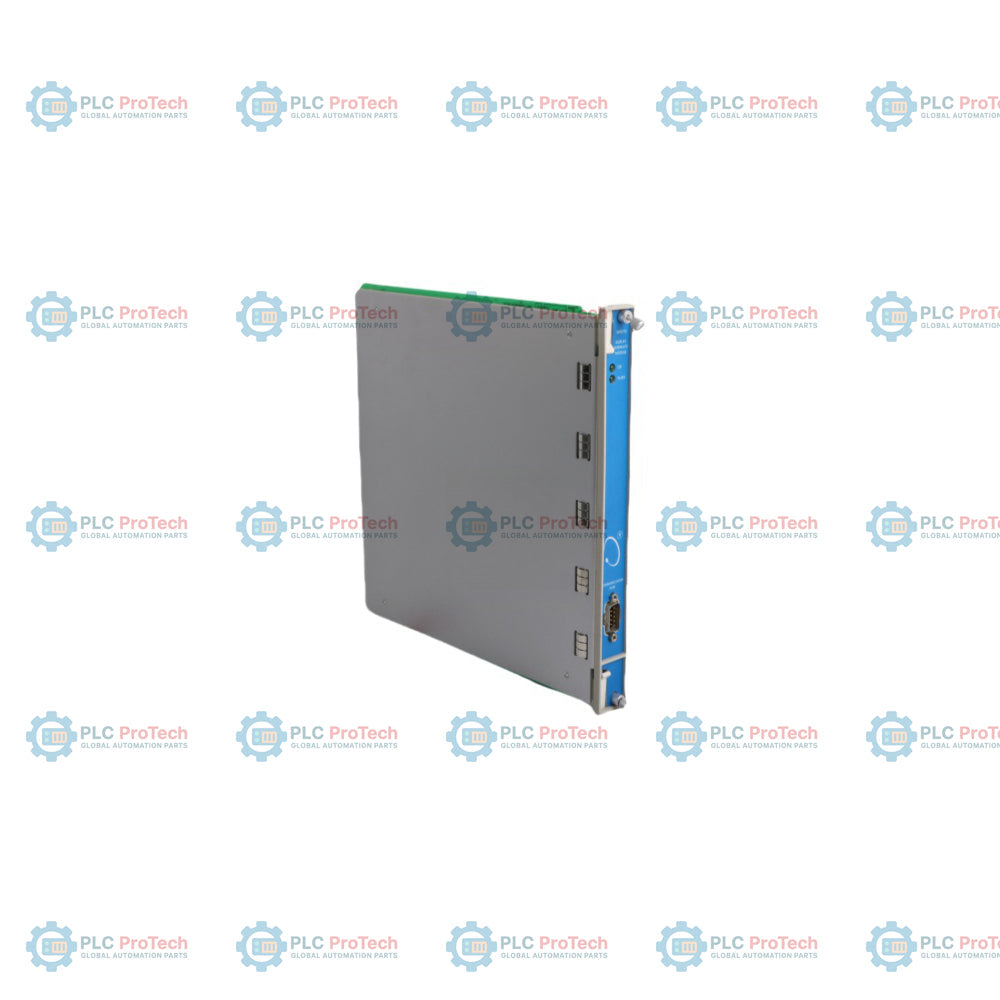

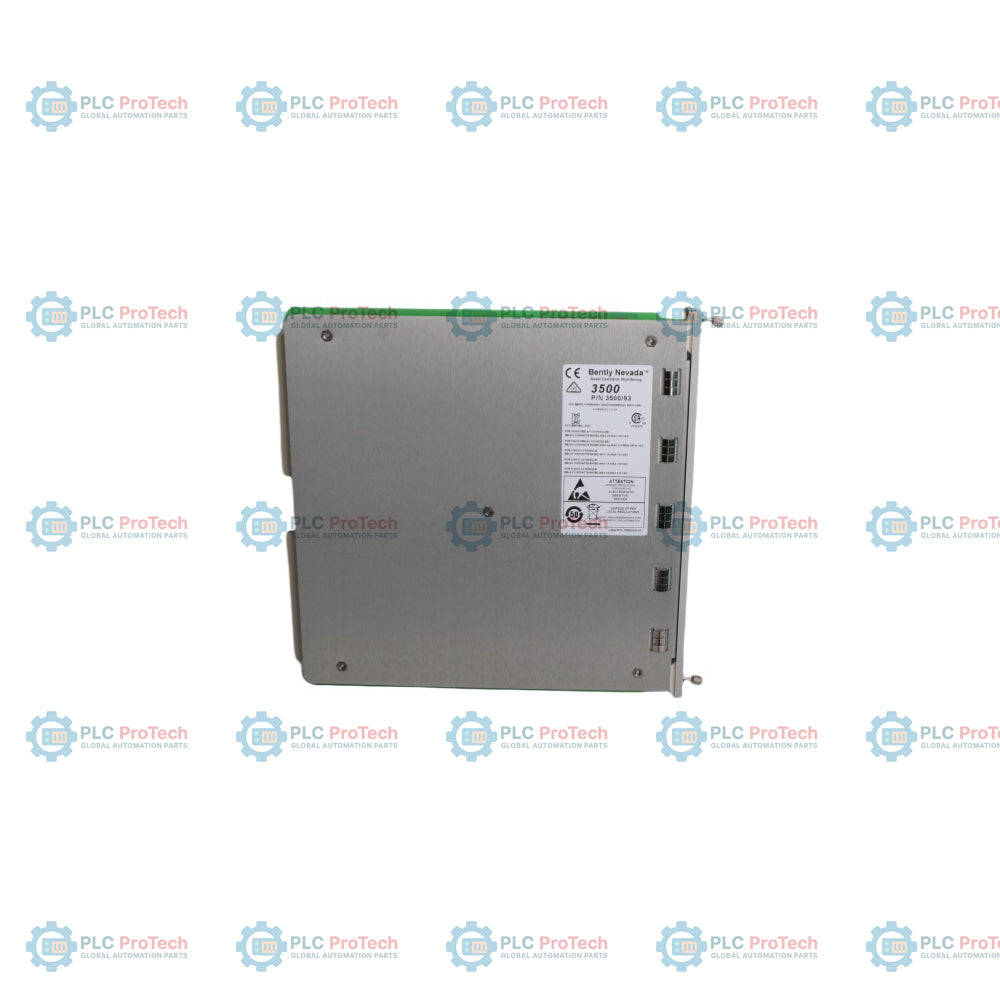

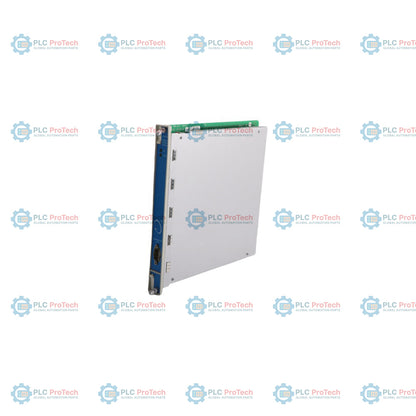

Modul Monitor Layar VGA Bently Nevada 184826-01 3500/94M

Ikhtisar Produk

184826-01 (3500/94M) adalah Modul Layar VGA berkinerja tinggi yang dirancang untuk Sistem Perlindungan Mesin Bently Nevada 3500. Modul ini berfungsi sebagai antarmuka visual utama untuk pemantauan aset berputar penting secara real-time di pembangkit listrik, kilang minyak, dan fasilitas manufaktur industri. 184826-01 menyediakan visualisasi terpusat untuk daftar peristiwa sistem, status alarm, dan data modul individual, serta mendukung hingga sembilan layar tampilan yang dapat disesuaikan. Dengan mengonsolidasikan pengukuran getaran yang difilter 1X dan nilai celah transduser proximity ke dalam grafik batang intuitif serta kelompok rangkaian mesin, modul ini memungkinkan teknisi pemeliharaan mengidentifikasi perilaku mesin yang tidak normal secara langsung. Kemampuannya untuk terhubung dengan layar sentuh industri memastikan operator lokal dapat segera mengakses data diagnostik, sehingga secara signifikan mengurangi waktu rata-rata perbaikan (MTTR) dan mencegah penghentian operasi tidak terencana yang mahal.

Konfigurasi Teknis

Modul 184826-01 berfungsi sebagai agregator data dan penggerak video canggih dalam arsitektur rak 3500.

• Kapasitas Visualisasi: Mampu menampilkan data rak secara komprehensif, termasuk status Alarm/OK, nilai kanal, dan halaman yang dikonfigurasi secara khusus melalui Perangkat Lunak Konfigurasi Rak 3500.

• Opsi Konektivitas: Dilengkapi port VGA standar untuk sinyal sinkronisasi RGB analog dan port RS232 untuk pertukaran data pengontrol layar sentuh.

• Aksesibilitas Jarak Jauh: Mendukung pemasangan langsung hingga 6 meter (20 kaki) menggunakan kabel standar. Untuk pemantauan jarak jauh, modul ini dapat terintegrasi dengan KVM Extender melalui serat optik mode tunggal, dengan jangkauan hingga 10 kilometer (6,2 mil) tanpa penurunan kualitas gambar.

• Integrasi Multi-Rak: Jika digunakan bersama Display Router Box opsional, satu antarmuka 3500/94M dapat beralih antara dan menampilkan data dari hingga empat rak 3500 terpisah.

Spesifikasi Teknis

FAQ Dukungan Teknis

Berapa panjang kabel maksimum yang direkomendasikan tanpa menggunakan extender?

Batas standar VGA adalah 6 meter (20 kaki). Melebihi jarak ini dengan kabel tembaga standar biasanya menyebabkan bayangan gambar, pelemahan sinyal, dan hilangnya kejernihan gambar, terutama di lingkungan industri dengan gangguan elektromagnetik tinggi.

Berapa banyak layar tampilan khusus yang dapat dikonfigurasi?

Perangkat Lunak Konfigurasi Rak 3500 memungkinkan pengguna menentukan hingga sembilan layar khusus yang unik. Layar-layar ini dapat diatur berdasarkan rangkaian mesin atau jenis pengukuran tertentu (misalnya, semua posisi aksial pada satu halaman dan semua getaran radial pada halaman lainnya).

Apakah modul 3500/94M kompatibel dengan layar untuk area berbahaya?

Modul ini sendiri ditempatkan di dalam rak 3500 (biasanya di area aman). Namun, modul ini dirancang untuk dipasangkan dengan layar sentuh Advantech 10 inci yang tersertifikasi untuk pemasangan di lingkungan berbahaya jika ditenagai oleh catu daya eksternal yang sesuai.

Petunjuk Rekayasa Lapangan dan Pemasangan

• Integritas Sinyal Video: Di lingkungan dengan interferensi tinggi, gunakan kabel VGA berpelindung ganda. Pastikan 184826-01 terpasang kuat di dalam rak untuk mempertahankan komunikasi jaringan berkecepatan tinggi yang konsisten dengan Rack Interface Module (RIM).

• Integrasi Daya dan Layar Sentuh: Port depan menyediakan keluaran daya 24 VDC dan menerima perintah sentuh. Saat memasang layar sentuh jarak jauh, periksa polaritas keluaran 24 VDC untuk mencegah kerusakan pada pengontrol layar sentuh.

• Pemantauan Jarak Jauh melalui KVM: Saat memasang SM FO KVM Extender untuk jarak hingga 10 km, pemancar dan penerima harus dipasang di area aman atau enklosur dengan peringkat IP, karena komponen khusus ini tidak tersertifikasi untuk paparan langsung di lokasi berbahaya.

• Optimalisasi Layar Khusus: Untuk perlindungan mesin yang efektif, konfigurasikan layar default "Beranda" agar menampilkan Daftar Peristiwa Sistem. Dengan demikian, status "Tidak OK" atau alarm "First Out" apa pun akan langsung terlihat oleh operator tanpa perlu membuka submenu.
