Bently Nevada 24701-16-10-00-090-03-02 Rangkaian Rumah Probe Proksimitas

Hanya 8 item tersisa di stok

Produsen: Bently Nevada
Nomor Produk: 24701-16-10-00-090-03-02
Negara asal:Amerika Serikat
Jenis Produk: Perakitan Rumah Probe Kedekatan
Pembayaran: T/T, Western Union
Berat: 1800g
Dimensi: 78.2 x 151.9 x 78.2 mm (W x H x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Lihat detail lengkap

Deskripsi

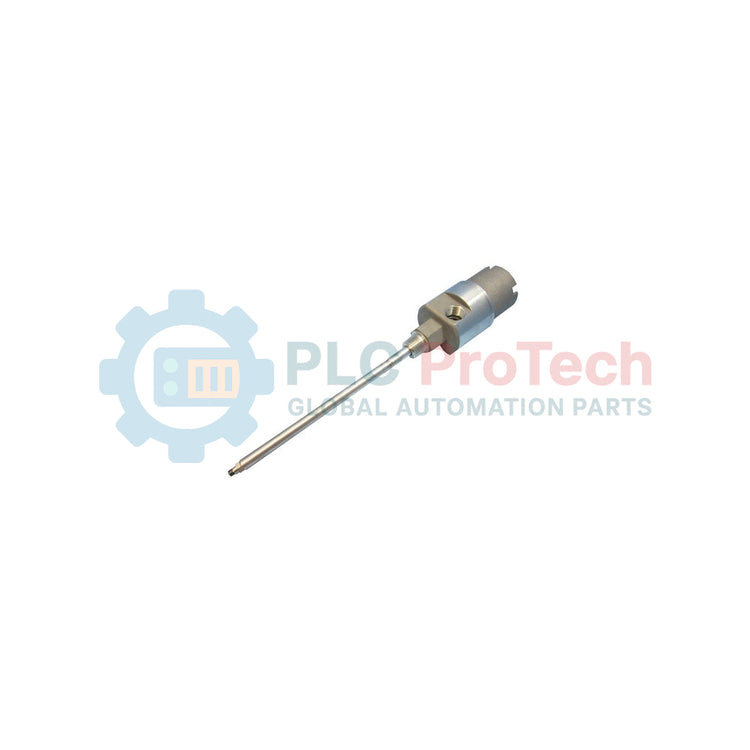

24701-16-10-00-090-03-02 adalah perakitan rumah baja tahan karat untuk pemasangan eksternal probe kedekatan 3300 XL 8mm.

Perakitan ini menyediakan pengaturan pemasangan terlindung antara probe pemasangan terbalik dan permukaan mesin yang dipantau. Konstruksinya mencakup penutup kubah berulir, port saluran, selongsong probe, O-ring, segel ulir, dan fitting saluran.

Konfigurasi ini mencakup probe 3300 XL 8mm dengan kabel sepanjang 1,0 m. Menggunakan dimensi penetrasi probe 9,0 in dan ulir pemasangan NPT 3/4-14.

Konfigurasi fitting E:03 mencakup steker saluran, pengurang NPT, dan genggaman segel kabel. Perakitan ini kompatibel dengan instalasi Sistem Transduser Kedekatan 3300 XL 8mm.

Fitur

Perakitan rumah logam penuh untuk pemasangan probe eksternal
Penutup kubah berulir yang diamankan ke badan rumah
Port koneksi saluran berulir
Probe kedekatan pemasangan terbalik terintegrasi
Selongsong probe dengan O-ring dan segel ulir
Genggaman segel kabel disediakan dengan tiga ukuran grommet
Pengaturan pemasangan eksternal sesuai dengan API 670

Aplikasi

Instalasi probe kedekatan yang dipasang secara eksternal
Pemasangan probe rumah bantalan
Pemantauan kondisi mesin berputar
Sistem pengukuran getaran dan posisi poros
Sistem perlindungan mesin menggunakan probe 3300 XL 8mm
Instalasi rumah probe kedekatan API 670

Informasi Pemesanan

Posisi Pemesanan	Kode	Konfigurasi
Model Dasar	24701	Perakitan rumah probe kedekatan baja tahan karat
A: Probe dengan Konektor	16	Probe 3300 XL 8mm
B: Panjang Kabel Probe	10	39 inci (1,0 m)
C: Adaptor Standoff	00	Tanpa adaptor standoff
D: Penetrasi Probe	090	9,0 in (229 mm)
E: Fitting	03	Satu steker NPT 3/4-14 Satu pengurang NPT 3/4-14 ke 1/2-14 Satu klem segel kabel dengan grommet untuk ukuran kabel 1/8 hingga 3/16 inci, 1/4 hingga 5/16 inci, dan 5/16 hingga 3/8 inci
F: Ulir Pemasangan	02	3/4-14 NPT

Spesifikasi Teknis

Produsen	Bently Nevada
Model	24701-16-10-00-090-03-02
Jenis Produk	Rangkaian Rumah Probe Kedekatan
Seri Rumah	24701
Probe yang Disertakan	Probe kedekatan pemasangan terbalik 3300 XL 8mm
Panjang Kabel Probe	39 inci (1,0 m)
Adaptor Penyangga	Tidak termasuk
Penetrasi Probe	9,0 inci
Rentang Penyesuaian Penetrasi Probe	13 mm (+/- 0,5 inci)
Material Rumah	Baja tahan karat 303
Material Selongsong Probe	Baja tahan karat 304
Lebar Rumah	78,2 mm (3,08 inci)
Tinggi Rumah ke Datum Pemasangan	151,9 mm (5,97 inci)
Bagian Bawah Rumah	27,9 mm (1,10 inci)
Diameter Selongsong Probe	12,7 mm (0,50 inci)
Ulir Pemasangan	3/4-14 NPT
Ulir Port Konduit	3/4 NPT
Rentang Grommet Segel Kabel 1	1/8 hingga 3/16 inci
Rentang Grommet Segel Kabel 2	1/4 hingga 5/16 inci
Rentang Grommet Segel Kabel 3	5/16 hingga 3/8 inci
Suhu Operasi dan Penyimpanan Probe	-51 derajat C hingga +177 derajat C (-60 derajat F hingga +351 derajat F)
Massa Rumah Tipikal	1,8 kg (4,1 lb), tanpa fitting

Panduan Instalasi

Pasang rumah melalui sambungan 3/4-14 NPT yang ditentukan.
Tentukan panjang selongsong dari lokasi pemasangan probe.
Pastikan kabel probe lebih panjang dari selongsong yang terpasang.
Atur celah probe sesuai dengan petunjuk sistem 3300 XL 8mm.
Rutekan kabel probe melalui grommet segel kabel yang berukuran tepat.
Pasang steker konduit dan pengurang pada port konduit yang diperlukan.
Periksa O-ring dan segel ulir sebelum mengamankan penutup kubah.
Tambahkan penyangga selongsong ketika dimensi gabungan C dan D melebihi 12 inci.
Hindari mengekspos probe di bawah -34 derajat C untuk melindungi segel tekanannya.

Kepatuhan dan Sertifikasi

Arahan RoHS 2011/65/EU
Enklosur Tipe 4 CSA
Memenuhi standar API 670 untuk rumah probe kedekatan yang dipasang secara eksternal

Key Features:

#Proximity Probe Housing Assemblies

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What probe is included with the assembly?

The assembly includes a 3300 XL 8mm reverse mount proximity probe.

What is the probe cable length?

The selected probe cable length is 39 in (1.0 m).

What materials are used for the housing and sleeve?

The housing body is 303 stainless steel, and the probe sleeve is 304 stainless steel.

Which fittings are included?

The assembly includes a 3/4-14 NPT plug, a 3/4-14 to 1/2-14 NPT reducer, and a cable seal grip with three grommets.

When is additional sleeve support required?

Additional sleeve support is required when the combined standoff and probe penetration dimensions exceed 12 in.
