Deskripsi

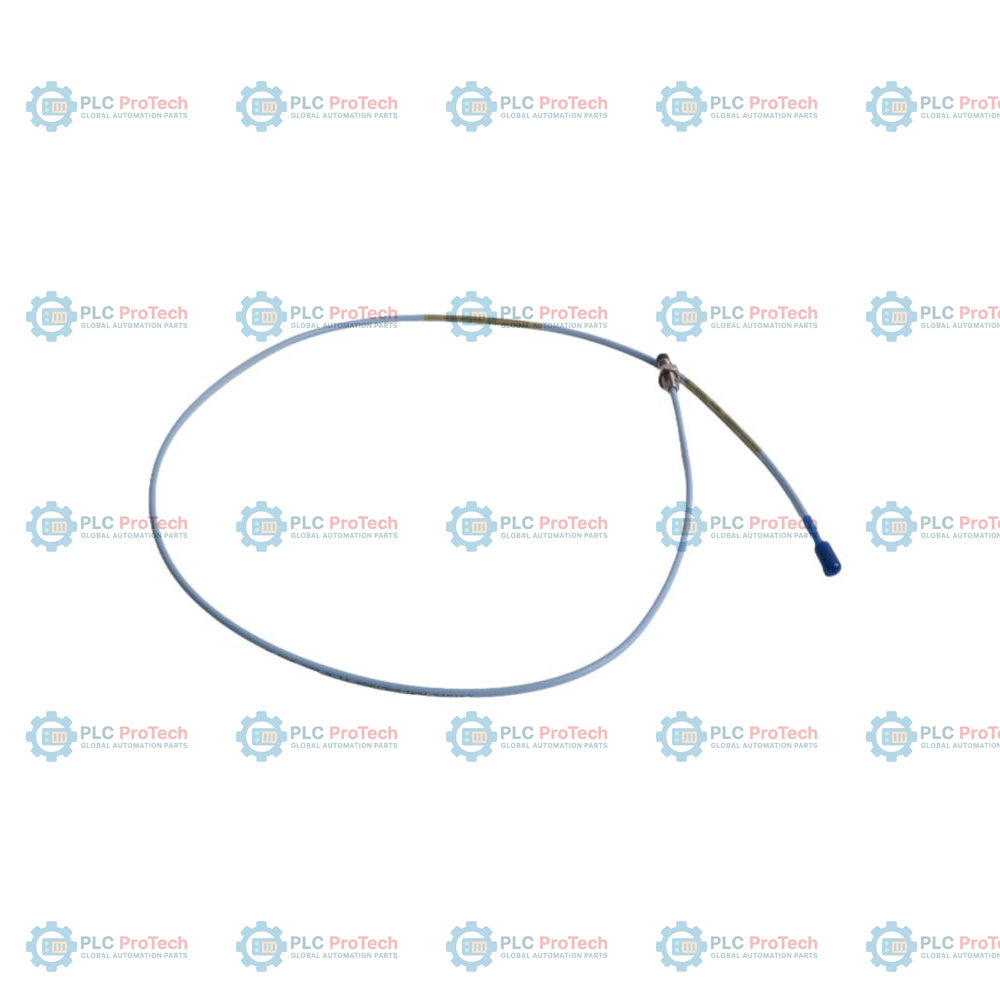

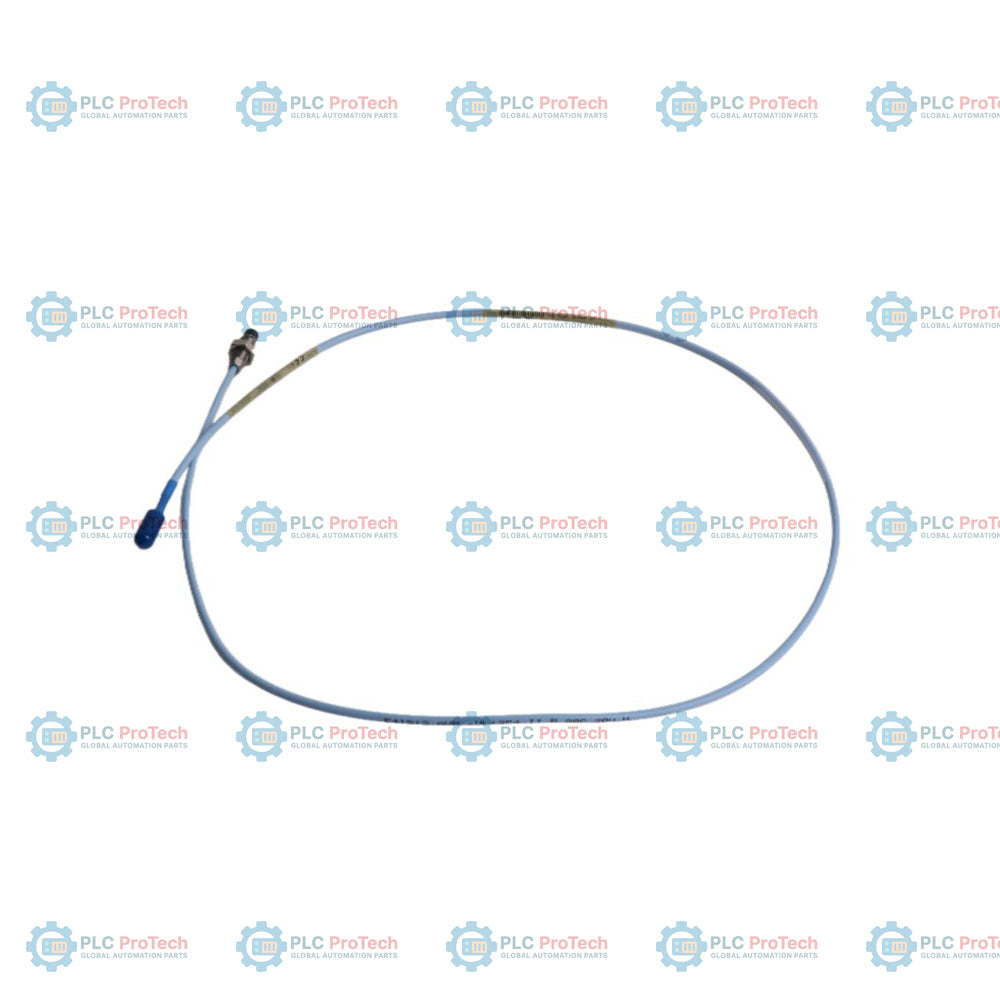

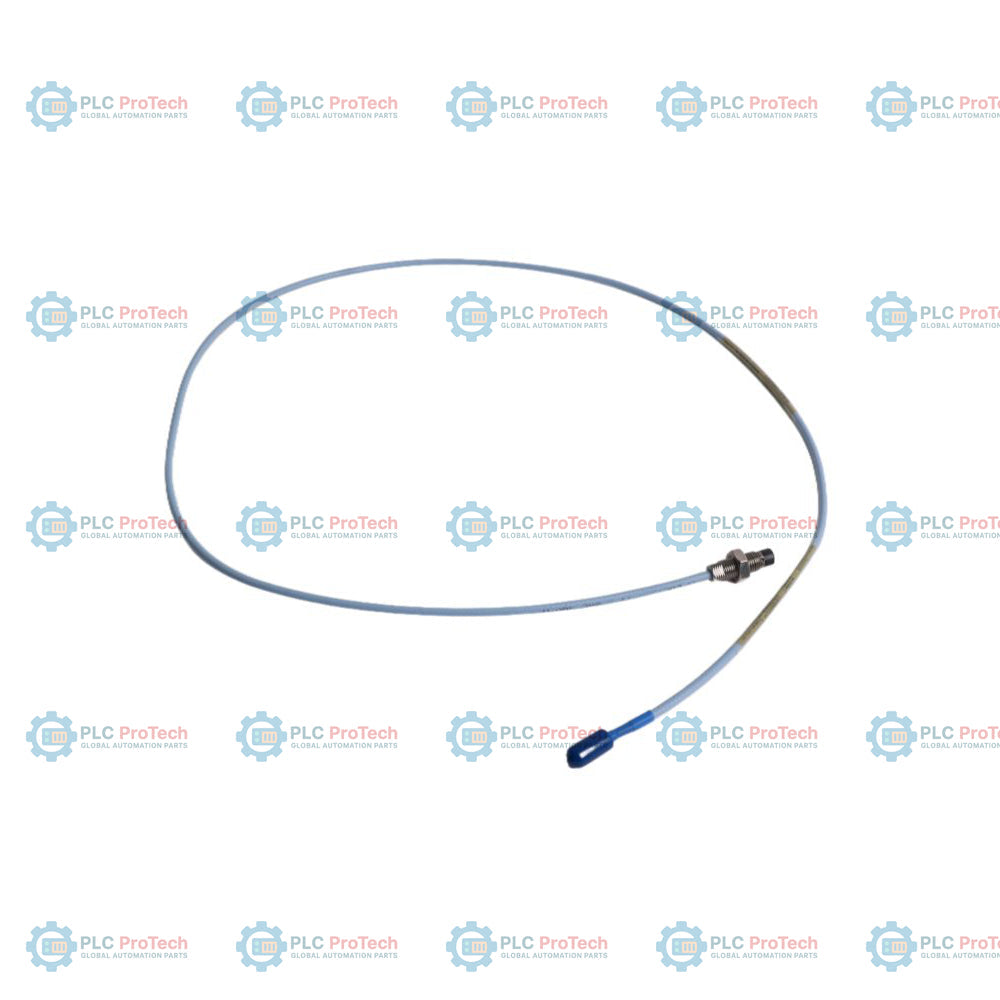

330101-00-10-10-01-00: Probe proximity 3300 XL 8 mm, ulir 3/8-24 UNF, tanpa pelindung, dengan panjang tanpa ulir 0,0 in, panjang casing 1,0 in, panjang total 1,0 m (3,3 kaki), konektor ClickLoc koaksial mini dengan pelindung konektor pada kabel standar, dan tanpa persyaratan persetujuan lembaga.

Konfigurasi ini ditentukan oleh Opsi 00 untuk panjang tanpa ulir dan Opsi 10 untuk panjang casing keseluruhan, sehingga menyediakan bodi berulir penuh sepanjang 1,0 inci. Produk ini mencakup konektor ClickLoc dengan perlindungan konektor terintegrasi (Opsi 01) pada kabel koaksial berisolasi FEP standar sepanjang 1,0 meter tanpa pelindung. Probe ini mengukur pergerakan poros statis dan dinamis, serta dipasangkan dengan sensor Proximitor 3300 XL dan kabel ekstensi standar dalam rangkaian pemantauan 3300 XL. Tidak adanya pelindung fisik sesuai untuk pemasangan dengan jalur konduit langsung atau paparan minimal terhadap komponen mesin abrasif.

Probe proximity ini beroperasi berdasarkan prinsip arus eddy, menghasilkan tegangan keluaran yang berbanding lurus dengan jarak antara ujung probe dan permukaan konduktif yang diamati. Probe ini dikalibrasi untuk digunakan dengan target baja AISI 4140 dan kompatibel secara mundur dengan komponen sistem seri 3300 5 mm dan 8 mm non-XL yang lebih lama. Varian khusus ini tidak memiliki sertifikasi area berbahaya, sebagaimana ditetapkan oleh Opsi 00 untuk persetujuan lembaga.

Fitur

• Desain tanpa ulir Opsi 00 menyediakan bodi berulir penuh di sepanjang casing 1,0 in.
• Panjang total Opsi 10 menetapkan kabel koaksial terintegrasi sepanjang 1,0 m (3,3 kaki) tanpa pelindung logam.
• Konfigurasi konektor Opsi 01 mencakup konektor ClickLoc koaksial mini yang telah dipasang sebelumnya, dengan selongsong pelindung konektor.
• Persetujuan lembaga Opsi 00 menandai konfigurasi standar untuk area tidak berbahaya tanpa persyaratan sertifikasi.
• Ujung polifenilena sulfida (PPS) dan casing baja tahan karat AISI 303 atau 304 tahan terhadap lingkungan mesin industri yang umum.
• Kabel triaxial 75 ohm dilengkapi isolasi etilena propilena terfluorinasi (FEP) untuk menahan suhu pengoperasian casing mesin standar.

Aplikasi

• Pemantauan getaran poros dan posisi aksial turbin uap dan gas.
• Pengukuran perpindahan rotor kompresor dan pompa.
• Referensi Keyphasor dan pengukuran kecepatan rotasi pada mesin berputar.
• Jarak bebas bantalan film fluida dan pelacakan gerakan poros.

Informasi Pemesanan

Persetujuan lembaga tidak diperlukan

Panduan Pemasangan

• Pasang probe menggunakan braket pemasangan berulir atau lubang berulir rumah bantalan yang sesuai, dengan memastikan pengaitan ulir yang tepat hingga maksimum 0.563 in (14.3 mm) untuk ulir 3/8-24.
• Tetapkan celah probe yang benar (biasanya -9 Vdc atau sekitar 1.27 mm / 50 mil) terhadap poros target sesuai persyaratan kalibrasi sistem.
• Hindari mengencangkan casing probe secara berlebihan; gunakan torsi yang direkomendasikan sebesar 11.2 N-m (100 in-lbf) hingga batas maksimum 33.9 N-m (300 in-lbf).
• Pastikan radius tekuk minimum 25.4 mm (1.0 in) dipertahankan pada kabel koaksial untuk mencegah kerusakan konduktor internal.
• Arahkan kabel triaxial melalui saluran logam khusus atau baki pelindung, dengan menjaga kabel lapangan tetap terpisah dari kabel AC tegangan tinggi untuk meminimalkan interferensi elektromagnetik.
• Kencangkan konektor ClickLoc koaksial mini dengan tangan untuk mengamankan sambungan, lalu pastikan pelindung konektor terintegrasi terpasang dengan benar.

Kepatuhan dan Sertifikasi

• Persetujuan Lembaga: Konfigurasi standar untuk area nonberbahaya (Opsi 00, tidak diperlukan persetujuan untuk area berbahaya).
• Kompatibilitas Elektromagnetik: Memenuhi persyaratan CE untuk peralatan listrik industri.
