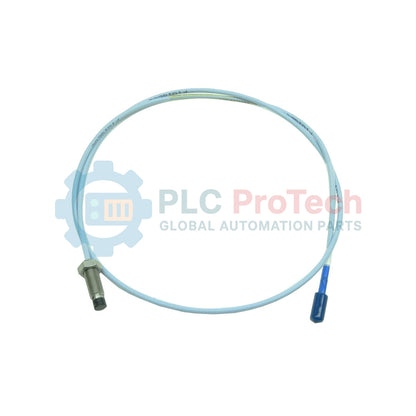

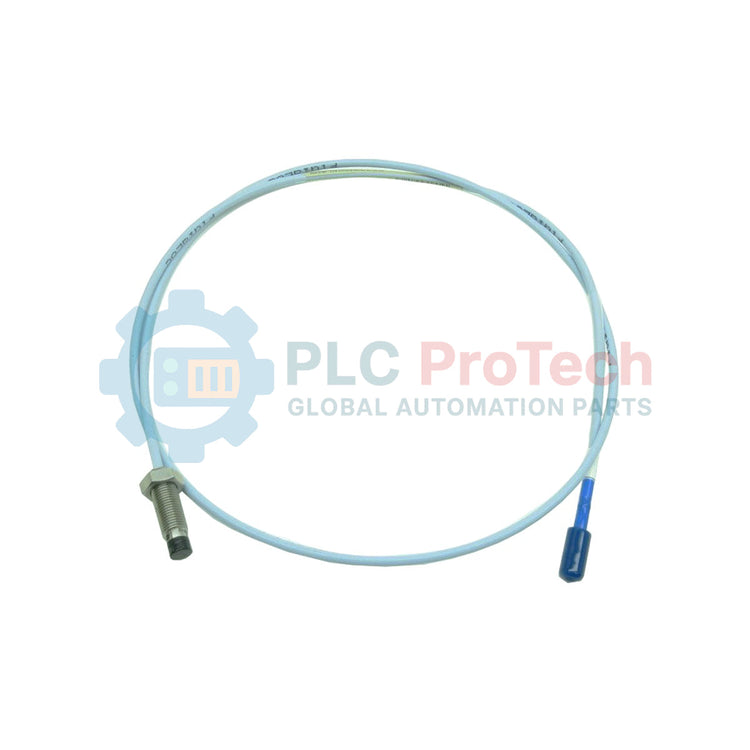

Bently Nevada 330101-00-30-05-02-00 3300 XL Probe Proksimitas

Ikhtisar Produk

Bently Nevada 330101-00-30-05-02-00 adalah probe proksimitas arus eddy 8 mm berperforma tinggi yang termasuk dalam seri 3300 XL. Transduser ini merupakan komponen utama untuk pemantauan getaran, posisi radial, dan pengukuran gaya dorong aksial pada mesin berputar kritis, termasuk turbin uap, kompresor sentrifugal, dan pompa industri. Dengan menggunakan prinsip arus eddy, transduser ini menyediakan metode tanpa kontak untuk mengamati pergerakan poros target relatif terhadap rumah mesin.

Konfigurasi khusus ini memiliki ulir 3/8-24 UNF dengan panjang casing keseluruhan 3,0 inci dan disediakan tanpa pelindung baja tahan karat. Dengan panjang listrik total 0,5 meter (1,6 kaki), produk ini ditujukan untuk aplikasi pemasangan internal, dengan probe dipasang melalui casing mesin dan dihubungkan ke kabel ekstensi. Rakitan ini menggunakan konektor koaksial miniatur ClickLoc, yang memastikan integritas sinyal melalui kopling tahan getaran.

Konfigurasi Teknis

Informasi Pemesanan

Rakitan ini ditentukan oleh kode sufiks alfanumeriknya. Tim pengadaan dan rekayasa harus memverifikasi semua parameter untuk memastikan kesesuaian mekanis dan kompatibilitas listrik dengan loop sistem.

Panduan Rekayasa & Pemasangan

Jarak Bebas Pemasangan:

Untuk memastikan keluaran linear dan mencegah gangguan “pandangan samping”, jarak bebas samping minimum 13 mm (0,5 inci) dari permukaan logam harus dipertahankan di sekitar ujung probe. Jika memasang beberapa probe pada satu bidang bantalan radial, pertahankan jarak minimum 40 mm (1,6 inci) antarpusat probe untuk menghindari crosstalk.

Kalibrasi Loop dan Panjang Kabel:

Probe 3300 XL 8 mm merupakan bagian dari sistem yang telah disetel. Probe sepanjang 0,5 meter ini harus dipasangkan dengan kabel ekstensi untuk mencapai panjang total sistem (biasanya 5,0 atau 9,0 meter) yang diperlukan oleh Sensor Proximitor 3300 XL. Penggunaan kombinasi probe/kabel yang tidak sesuai dengan panjang terkalibrasi Proximitor akan menyebabkan kesalahan sensitivitas yang signifikan.

Integritas Konektor:

Konektor ClickLoc (-02) dirancang untuk transmisi sinyal yang andal, tetapi sensitif terhadap kontaminasi lingkungan. Selama pemasangan, pastikan konektor bebas dari kelembapan, oli, dan serpihan logam. Penggunaan pelindung konektor atau selubung penyusut panas silikon direkomendasikan untuk lingkungan internal mesin guna mencegah konektor mengendur akibat getaran.

Pemasangan Mekanis:

Ulir 3/8-24 UNF harus dikencangkan dengan torsi maksimum 13,5 N·m (120 in·lb). Pengencangan berlebihan dapat menyebabkan deformasi casing atau kerusakan ulir, yang dapat mengurangi keandalan segel hermetis pada ujung probe.

FAQ Pemeliharaan & Pemecahan Masalah

Q: Apakah probe 0,5 m ini dapat digunakan sebagai sensor mandiri?

A: Tidak. Probe sepanjang 0,5 meter dirancang untuk disambungkan ke kabel ekstensi. Proximitor 3300 XL memerlukan panjang total loop (misalnya 5 m atau 9 m) agar dapat berfungsi dalam rentang linearnya.

Q: Berapa tegangan celah DC untuk pemasangan standar?

A: Untuk sistem 3300 XL, tegangan celah nominal kisaran tengah biasanya -10,0 Vdc. Atur celah fisik selama pemasangan hingga tegangan ini tercapai pada output Proximitor untuk rentang linear yang optimal.

Q: Bagaimana cara menangani status "Probe Not Found" atau "Not OK" pada monitor?

A: Periksa kontinuitas pin tengah pada konektor ClickLoc. Pastikan resistansi total probe (antara konduktor tengah dan konduktor luar) berada dalam batas pabrik (biasanya 3,0 hingga 12,0 ohm, tergantung panjang kabel).

Q: Apakah probe ini kompatibel dengan sistem 3300 asli?

A: Meskipun probe 3300 XL umumnya kompatibel dengan sistem 3300 yang lebih lama, mungkin terdapat sedikit perbedaan pada faktor skala. Praktik terbaik adalah menggunakan komponen 3300 XL di seluruh rangkaian sinyal.
