Deskripsi

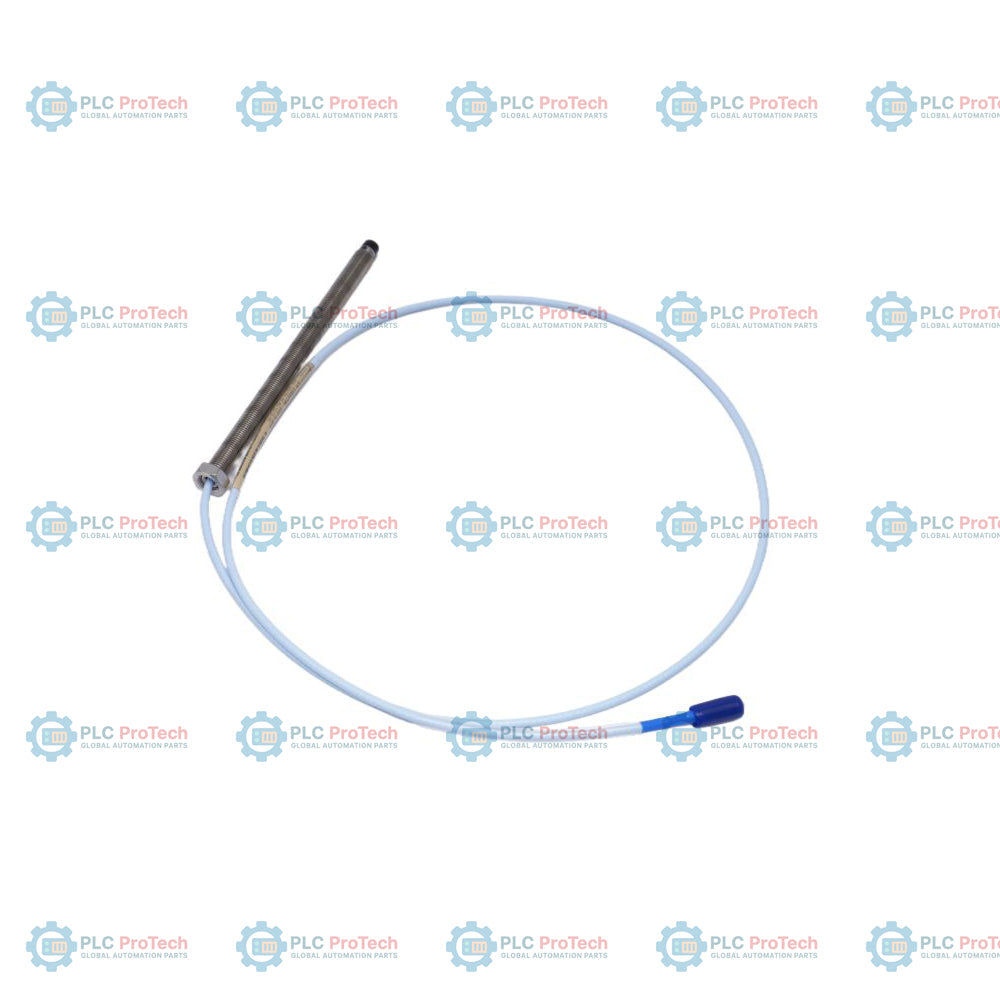

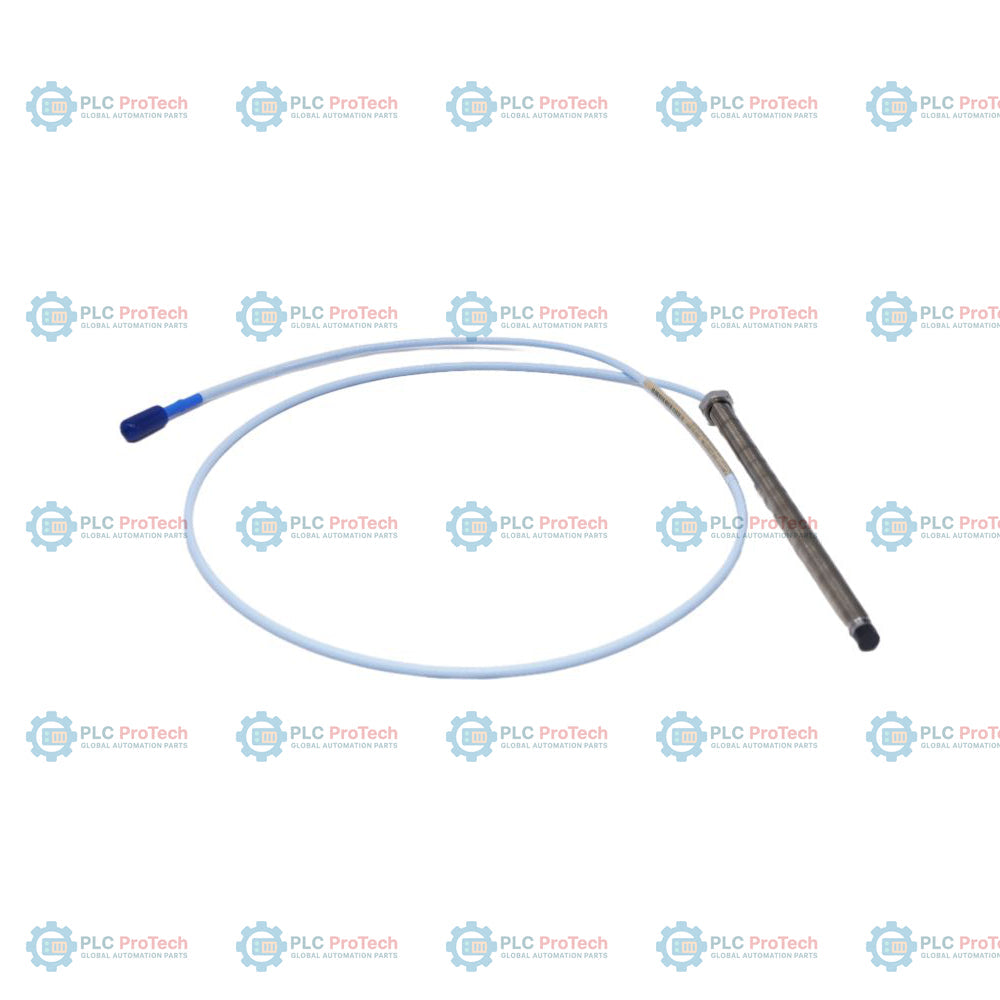

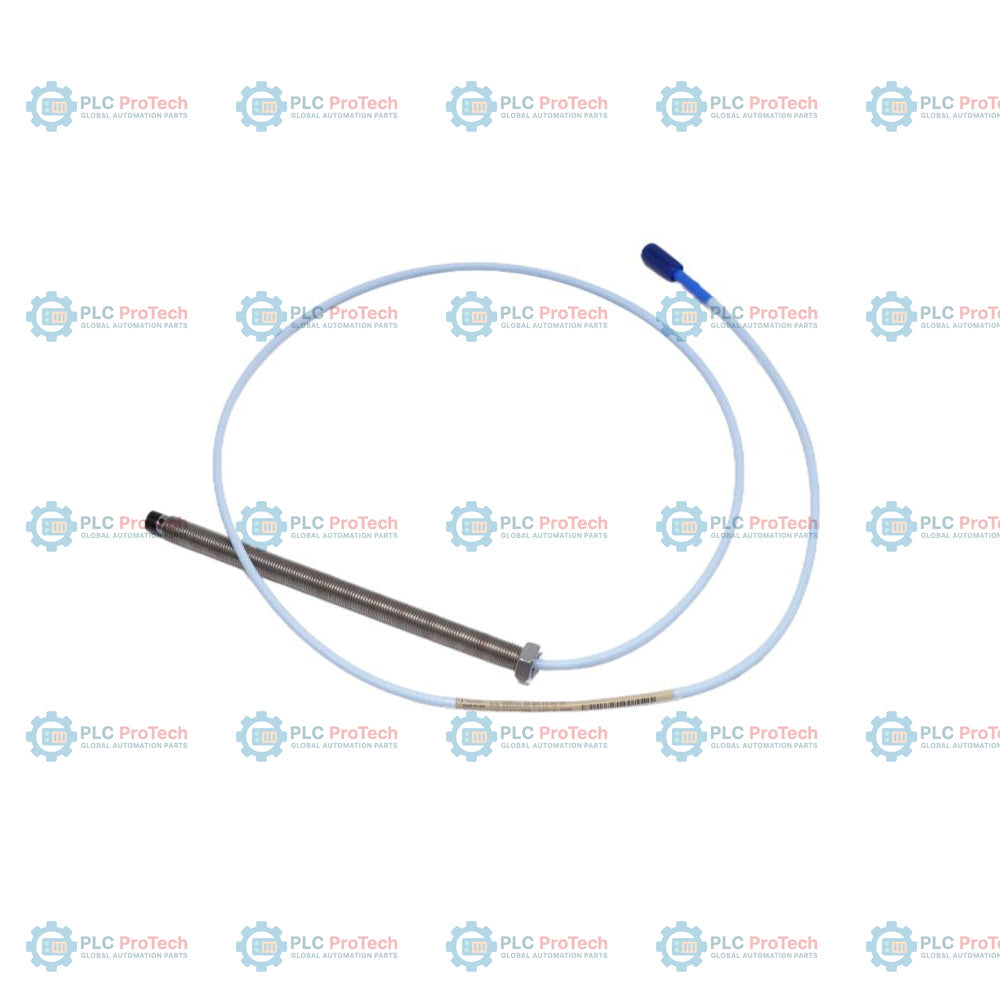

Bently Nevada 330101-00-60-10-02-05 adalah probe proximity 8 mm berperforma tinggi yang dirancang untuk Sistem Transduser Proximity 3300 XL 8 mm yang telah terbukti di industri. Varian khusus ini ditentukan oleh konfigurasi ulir 3/8-24 UNF-2A tanpa pelindung, panjang tanpa ulir 0,0 inci (artinya memiliki bodi berulir penuh), panjang keseluruhan rumah 6,0 inci, panjang total kabel 1,0 meter, dan konektor ClickLoc standar. Produk ini dilengkapi opsi persetujuan lembaga -05, yang mensertifikasinya untuk pemasangan di area berbahaya dengan persetujuan CSA, ATEX, dan IECEx. Berbeda dari konfigurasi berpelindung atau dengan pemblokir fluida, probe tanpa pelindung berulir penuh sepanjang 6,0 inci ini dioptimalkan untuk pemasangan pada rumah bantalan standar dan sumur kering, dengan penyusunan jalur yang terlindung di dalam konduit pelindung yang sudah ada, sehingga menyediakan data posisi dan getaran poros yang presisi secara nirkontak.

Beroperasi berdasarkan prinsip arus eddy, probe ini mengukur perpindahan statis dan dinamis poros berputar secara nirkontak relatif terhadap referensi stasioner. Probe ini terhubung langsung ke sensor Proximitor 3300 XL seri 330180 dan kabel ekstensi seri 330130 untuk membentuk rangkaian transduser lengkap sepanjang 5 meter atau 9 meter, yang menghasilkan sinyal diagnostik akurat langsung ke sistem perlindungan mesin seperti rak seri Bently Nevada 3500.

Fitur

• Desain Tanpa Pelindung (330101): Dirancang untuk penyusunan jalur yang lebih sederhana di dalam konduit pelindung atau casing mesin yang sudah ada tanpa tambahan volume dari pelindung terintegrasi.
• Bodi Berulir Penuh: Panjang tanpa ulir nol (0,0 inci) memastikan keterlibatan ulir penuh di sepanjang casing 6,0 inci, sehingga memungkinkan penyesuaian kedalaman yang fleksibel di dalam port berulir.
• Rumah Ekstensif 6,0 Inci: Jangkauan yang diperpanjang memungkinkan penetrasi mendalam melalui casing mesin, rumah, atau tutup bantalan yang tebal hingga langsung ke permukaan poros.
• Kabel Standar 1,0 Meter: Kabel koaksial standar dengan panjang 1,0 meter, dioptimalkan untuk terminasi pada kotak terminal eksternal atau rumah sambungan.
• Konektor Koaksial ClickLoc: Dilengkapi konektor miniatur kuningan berlapis emas dengan mekanisme penguncian klik yang kuat, tahan terhadap getaran mekanis dan pemutusan sambungan yang tidak disengaja.
• Persetujuan Area Berbahaya (-05): Dilengkapi persetujuan CSA, ATEX, dan IECEx untuk pemasangan yang aman di lingkungan Zona 0, Zona 1, dan Zona 2.
• Konstruksi Kokoh: Dibuat dengan ujung cetak polifenilena sulfida (PPS) berkekuatan tinggi dan casing baja tahan karat untuk pengoperasian berkelanjutan di lingkungan yang basah, berminyak, dan korosif.

Aplikasi

Probe proksimitas ini merupakan komponen penting dalam program perlindungan mesin dan pemantauan kondisi di berbagai lingkungan industri berat, termasuk:

• Pemantauan getaran radial pada turbin uap, turbin gas, dan generator.
• Pengukuran posisi dorong aksial dan perpindahan rotor pada kompresor, pompa, dan gearbox berkecepatan tinggi.
• Pelacakan eksentrisitas poros dan gerakan dinamis pada mesin berputar kritis.
• Pemantauan berkelanjutan di area proses berbahaya seperti fasilitas minyak dan gas, petrokimia, serta pembangkit listrik.

Informasi Pemesanan

330101-00-60-10-02-05 mewakili kombinasi opsi tertentu dari seri probe proksimitas 3300 XL 8 mm. Berikut adalah rincian opsi resmi produsen untuk konfigurasi ini:

Spesifikasi Teknis

Panduan Pemasangan

Untuk memastikan keakuratan dan masa pakai optimal probe proximity 3300 XL Anda, ikuti praktik pemasangan teknik standar berikut:

• Kalibrasi Celah Probe: Sesuaikan celah mekanis antara ujung probe dan material target (biasanya baja AISI 4140) menggunakan mikrometer atau voltmeter agar sesuai dengan rentang dinamis sistem yang telah dikalibrasi (biasanya dengan celah 1.27 mm atau 50 mil).
• Keterikatan Ulir: Jangan melebihi batas keterikatan ulir selama pemasangan untuk mencegah macet secara mekanis. Keterikatan ulir maksimum yang direkomendasikan untuk ulir 3/8-24 adalah 0.563 inci.
• Batas Torsi: Kencangkan casing probe dengan tangan, lalu gunakan kunci torsi untuk menerapkan torsi pemasangan yang direkomendasikan sebesar 7.5 N-m (66 in-lbf). Jangan melebihi torsi maksimum terukur sebesar 22.6 N-m (200 in-lbf) untuk mencegah deformasi casing.
• Perlindungan Kabel: Arahkan kabel koaksial di dalam saluran pelindung standar atau amankan agar tidak terkena tepi tajam. Pastikan radius tekukan minimum 25.4 mm (1.0 inci) dipertahankan setiap saat.
• Pembumian dan Pelindung: Sambungkan konektor koaksial probe dengan kuat ke kabel ekstensi. Pastikan pelindung yang tepat dipertahankan hingga ke sensor Proximitor dan sistem transduser dibumikan sesuai gambar Bently Nevada 141092 (aman secara intrinsik) atau 140979 (tidak mudah menyala).

Kepatuhan dan Sertifikasi

• Persetujuan Area Berbahaya (Opsi 05): Tersertifikasi untuk lingkungan yang aman secara intrinsik dan tidak mudah menyala berdasarkan sertifikasi CSA, ATEX, dan IECEx.
• Keselamatan Fungsional: Tersertifikasi SIL 2 berdasarkan toleransi kesalahan perangkat keras (HFT) sebesar 0; mampu mencapai SIL 3 berdasarkan HFT sebesar 1 jika dikonfigurasi dalam sistem keselamatan redundan.
• Kompatibilitas Elektromagnetik (EMC): Memenuhi standar Directive Komunitas Eropa 2014/30/EU (EN 61000-6-2 dan EN 61000-6-4).
• RoHS: Memenuhi persyaratan Directive Eropa 2011/65/EU dan standar RoHS Tiongkok.
• Persetujuan Kelautan: Tersertifikasi berdasarkan aturan klasifikasi maritim standar untuk unit dan struktur lepas pantai.
