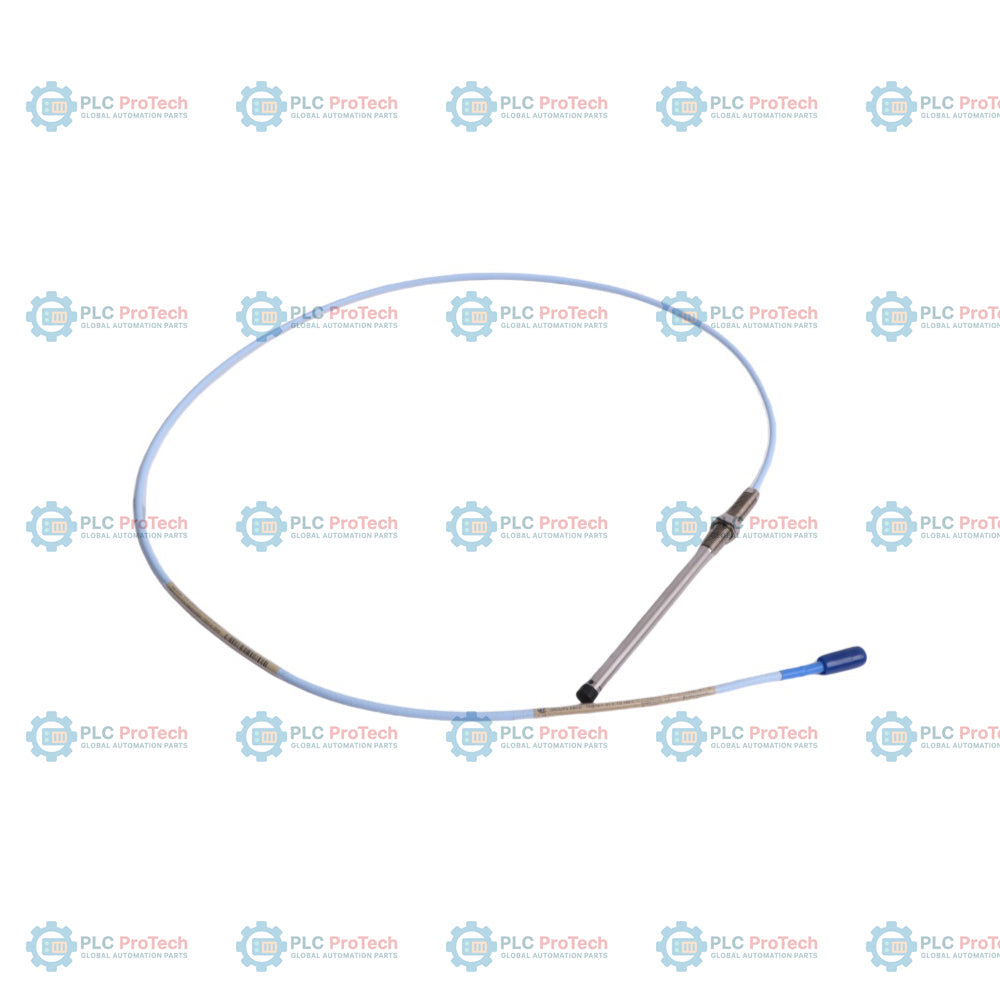

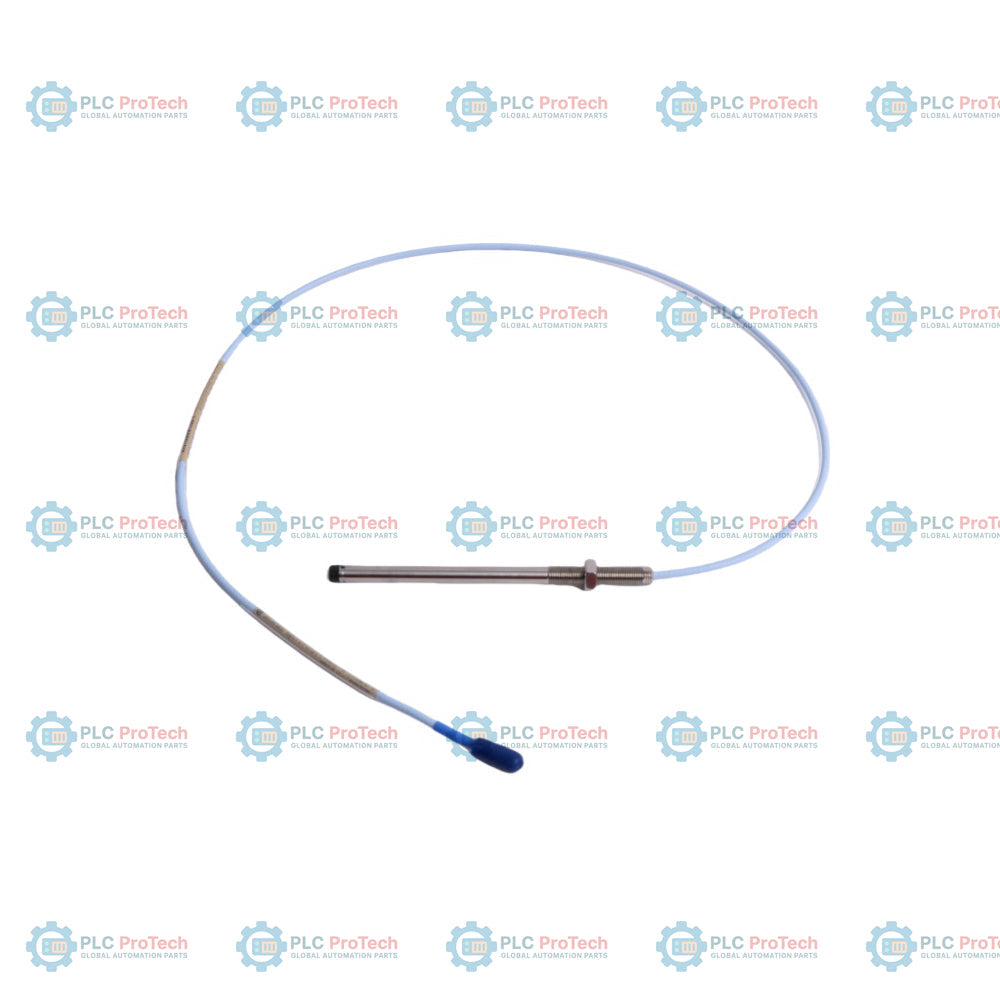

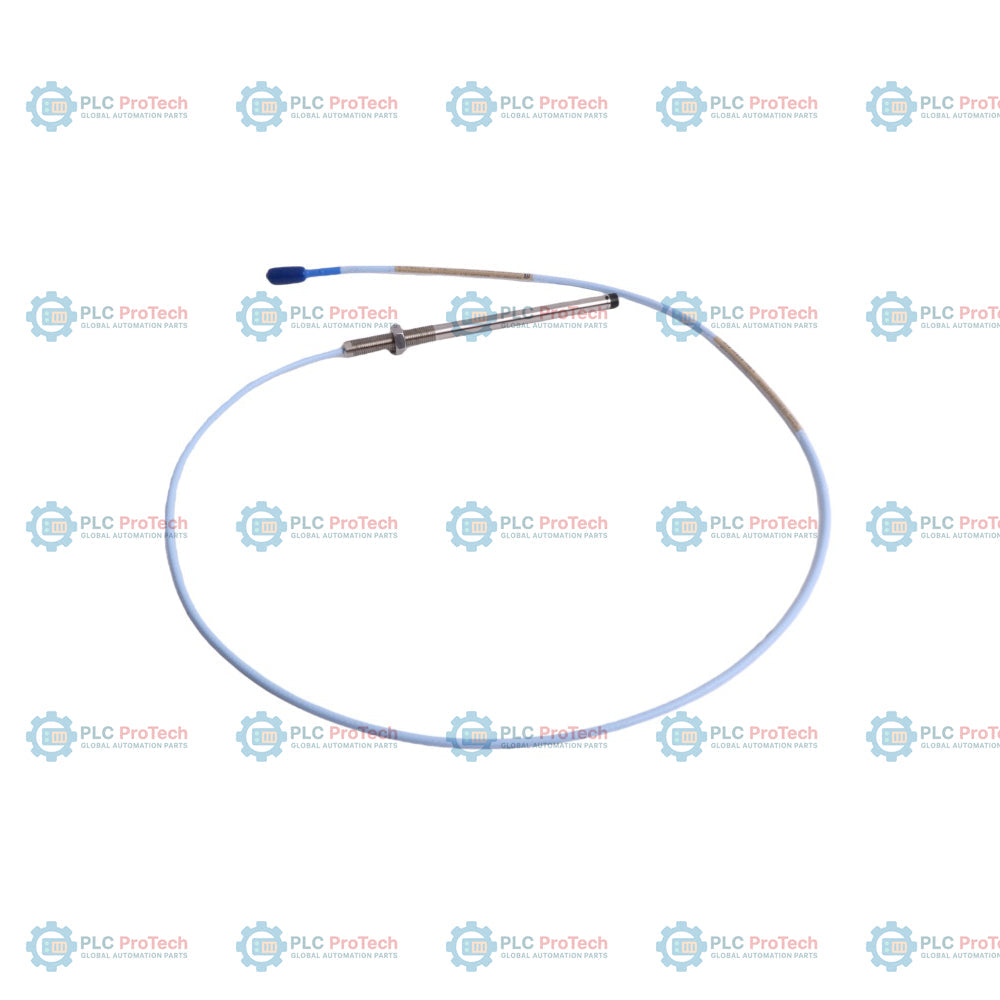

Bently Nevada 330101-33-60-10-02-00 3300 XL Probe Proksimitas 8 mm

Deskripsi

Memberikan pengukuran getaran dan posisi poros yang presisi tanpa kontak, Bently Nevada 330101-33-60-10-02-00 adalah Probe Proximity 8 mm tanpa pelindung yang dirancang untuk sistem transduser proximity 3300 XL. Konfigurasi khusus ini memiliki panjang tanpa ulir 3.3 inci yang dipadukan dengan panjang keseluruhan casing 6.0 inci dan struktur ulir standar 3/8-24 UNF. Produk ini dilengkapi panjang kabel total 1.0 meter (3.3 kaki) yang diakhiri dengan konektor ClickLoc koaksial mini. Dirancang untuk aplikasi yang tidak memerlukan persetujuan lembaga (Opsi 00), konfigurasi probe ini dioptimalkan untuk pemasangan permanen di dalam mesin atau di dalam saluran pelindung khusus, sehingga berbeda dari model berpelindung atau bersertifikasi untuk area berbahaya.

Karena konfigurasi ini memiliki panjang total 1.0 meter, diperlukan kabel ekstensi yang sesuai (biasanya 4.0 meter untuk sistem 5 meter atau 8.0 meter untuk sistem 9 meter) dan Sensor Proximitor 3300 XL yang dikonfigurasi untuk panjang sistem yang sama. Probe ini beroperasi berdasarkan prinsip arus eddy, memancarkan sinyal frekuensi radio berfrekuensi tinggi ke area target untuk mendeteksi perpindahan poros yang sangat kecil, sehingga memungkinkan deteksi dini terhadap potensi kegagalan seperti ketidakselarasan rotor, keausan bantalan, dan ketidakseimbangan.

Fitur

• Diameter ujung standar 8 mm dioptimalkan untuk pengukuran perpindahan arus eddy tanpa kontak.
• Konstruksi ujung yang kokoh dan bodi probe baja tahan karat bermutu tinggi dirancang untuk menahan lingkungan casing mesin yang keras.
• Desain standar tanpa pelindung memberikan fleksibilitas maksimum untuk penyaluran melalui saluran mesin atau jalur internal.
• Konektor ClickLoc koaksial mini menawarkan sambungan listrik yang aman dan tahan getaran.
• Mekanisme penyegelan tekanan yang kokoh menggunakan O-ring Viton berkualitas tinggi untuk mencegah migrasi minyak dan gas.
• Integrasi tanpa hambatan dengan sensor Proximitor seri 3300 XL standar dan kabel ekstensi standar.

Aplikasi

• Pemantauan getaran radial poros dan posisi aksial pada mesin berputar berkecepatan tinggi.
• Pengukuran perpindahan rotor dan gaya dorong pada turbin uap, turbin gas, dan kompresor industri.
• Sistem perlindungan mesin permanen untuk pompa, kipas, blower, dan gearbox kritis.
• Rantai pemantauan kondisi turbin pembangkit listrik tenaga air dan termal.

Informasi Pemesanan

Spesifikasi Teknis

Sambungan dan Antarmuka

Kabel probe diakhiri dengan konektor koaksial miniatur ClickLoc berlapis emas. Konektor ini harus disambungkan dengan kekencangan jari ke kabel ekstensi 3300 XL standar untuk memastikan transmisi sinyal frekuensi tinggi dan penyegelan mekanis yang tepat di dalam loop pemantauan getaran.

Panduan Pemasangan

• Pasang probe dengan celah probe yang sesuai berdasarkan kalibrasi sistem (biasanya 1.27 mm atau 50 mil untuk target baja AISI 4140 standar).
• Pastikan panjang tanpa ulir (3.3 inci) dan panjang keseluruhan bodi (6.0 inci) selaras dengan benar dengan desain rumah bantalan Anda untuk mencegah ujung probe bersentuhan dengan poros target.
• Hindari melebihi batas maksimum pengaitan ulir sebesar 0.563 inci untuk ulir standar 3/8-24 UNF guna mencegah kemacetan.
• Rutekan kabel koaksial standar menggunakan teknik pelindungan, saluran, dan pentanahan yang tepat untuk meminimalkan interferensi elektromagnetik dan frekuensi radio (EMI/RFI).

Kepatuhan dan Sertifikasi

Konfigurasi khusus ini (Opsi 00) tidak memiliki sertifikasi untuk area berbahaya. Untuk aplikasi di atmosfer terklasifikasi atau eksplosif yang memerlukan sertifikasi seperti ATEX, IECEx, atau CSA, pilih varian dengan Opsi Persetujuan Agensi -05.
