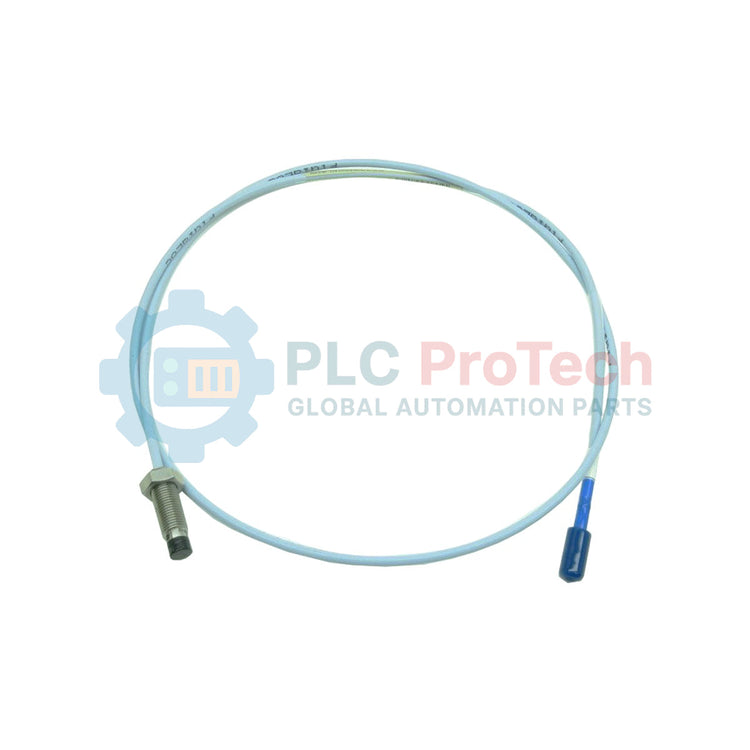

Probe Proksimitas 3300 XL 8 mm Bently Nevada 330101-46-65-10-02-CN

Deskripsi

Dirancang untuk pemantauan kesehatan mesin secara berkelanjutan, Bently Nevada 330101-46-65-10-02-CN adalah Probe Proximity 3300 XL 8 mm presisi tinggi yang dirancang untuk mengukur getaran radial, gaya dorong aksial, dan kecepatan pada aset berputar yang kritis. Probe ini memiliki konfigurasi ulir 3/8-24 UNF tanpa pelindung, yang dioptimalkan untuk pemasangan langsung dengan cara disekrup pada casing mesin. Dengan menggunakan material ujung polifenilena sulfida (PPS) canggih dan casing baja tahan karat AISI 303/304, rakitan ini tersegel hermetis untuk mencegah masuknya fluida dan mempertahankan integritas sinyal dalam lingkungan industri yang menantang.

Konfigurasi khusus ini menyediakan panjang tanpa ulir 4,6 inci yang dipadukan dengan panjang casing total 6,5 inci. Sinyal keluaran ditransmisikan melalui kabel standar sepanjang 1,0 meter yang dilengkapi konektor koaksial ClickLoc miniatur, sehingga memungkinkan integrasi lapangan yang kokoh dengan mekanisme klik untuk mengunci pada kabel ekstensi standar dan sensor Proximitor 3300 XL.

Fitur

• Pemilihan Material Tangguh: Ujung probe dicetak dari Polifenilena Sulfida (PPS) berkinerja tinggi untuk menahan degradasi kimia dan erosi fisik.
• Sambungan Koaksial ClickLoc: Dilengkapi konektor koaksial miniatur standar dengan mekanisme pengunci yang kokoh untuk mencegah terputusnya sambungan secara tidak sengaja akibat getaran berfrekuensi tinggi.
• Konstruksi Kabel Tersegel: Kabel koaksial standar integral tetap berfungsi penuh pada gradien termal ekstrem.
• Kompatibilitas Suhu Luas: Beroperasi dengan andal dari -51 Celsius hingga +177 Celsius, ideal untuk turbin uap, turbin gas, dan kotak roda gigi.

Aplikasi

• Pengukuran getaran poros radial pada mesin turbo berkecepatan tinggi.
• Pemantauan posisi dorong pada turbin uap dan gas industri.
• Penginderaan referensi fase kecepatan dan keyphasor pada unit pembangkit listrik.
• Analisis celah bantalan film fluida pada kompresor, ekspander, dan pompa berukuran besar.

Informasi Pemesanan

Tabel Spesifikasi Teknis

Sambungan dan Antarmuka

Model Alternatif & Kompatibilitas

Probe 1,0 meter ini sepenuhnya kompatibel dengan sensor Proximitor Bently Nevada 3300 XL standar yang dikonfigurasi untuk panjang sistem 5 meter atau 9 meter. Untuk mencapai sistem yang sesuai, pastikan panjang kabel ekstensi memenuhi perhitungan: Panjang Total Sistem - Panjang Probe = Panjang Kabel Ekstensi (misalnya, gunakan kabel ekstensi 4,0 meter untuk sensor Proximitor 5,0 meter). Untuk opsi berpelindung lapis baja, lihat unit ekuivalen seri 330102.

Kesalahan Penerapan & Catatan Teknik

Selama tahap penyalaan, rotor mesin mengalami pemuaian termal yang mengubah offset fisik relatif terhadap permukaan probe. Pastikan celah target nominal dikalibrasi ke bagian tengah rentang linear Proximitor (biasanya -10 VDC atau celah sekitar 1,27 mm) saat perakitan dalam kondisi dingin untuk mencegah kesalahan di luar rentang pada suhu operasi puncak. Hindari memasang probe ini berdekatan dengan alur pasak, lubang oli, atau material poros yang tidak homogen karena dapat menimbulkan artefak runout fisik atau listrik pada sinyal getaran.

Tips Komisioning & Pengkabelan

Pastikan konektor ClickLoc dibersihkan secara menyeluruh dengan pelarut bebas residu (seperti alkohol isopropil) dan dikeringkan sebelum perakitan akhir. Saat menyambungkan, putar selongsong konektor dengan tangan hingga berbunyi klik; jangan gunakan tang atau tenaga berlebihan karena dapat mengubah bentuk kontak koaksial internal. Amankan sambungan koaksial di dalam kotak sambungan lingkungan khusus untuk mencegah masuknya kelembapan atau kontaminasi oleh oli pelumas sintetis.
