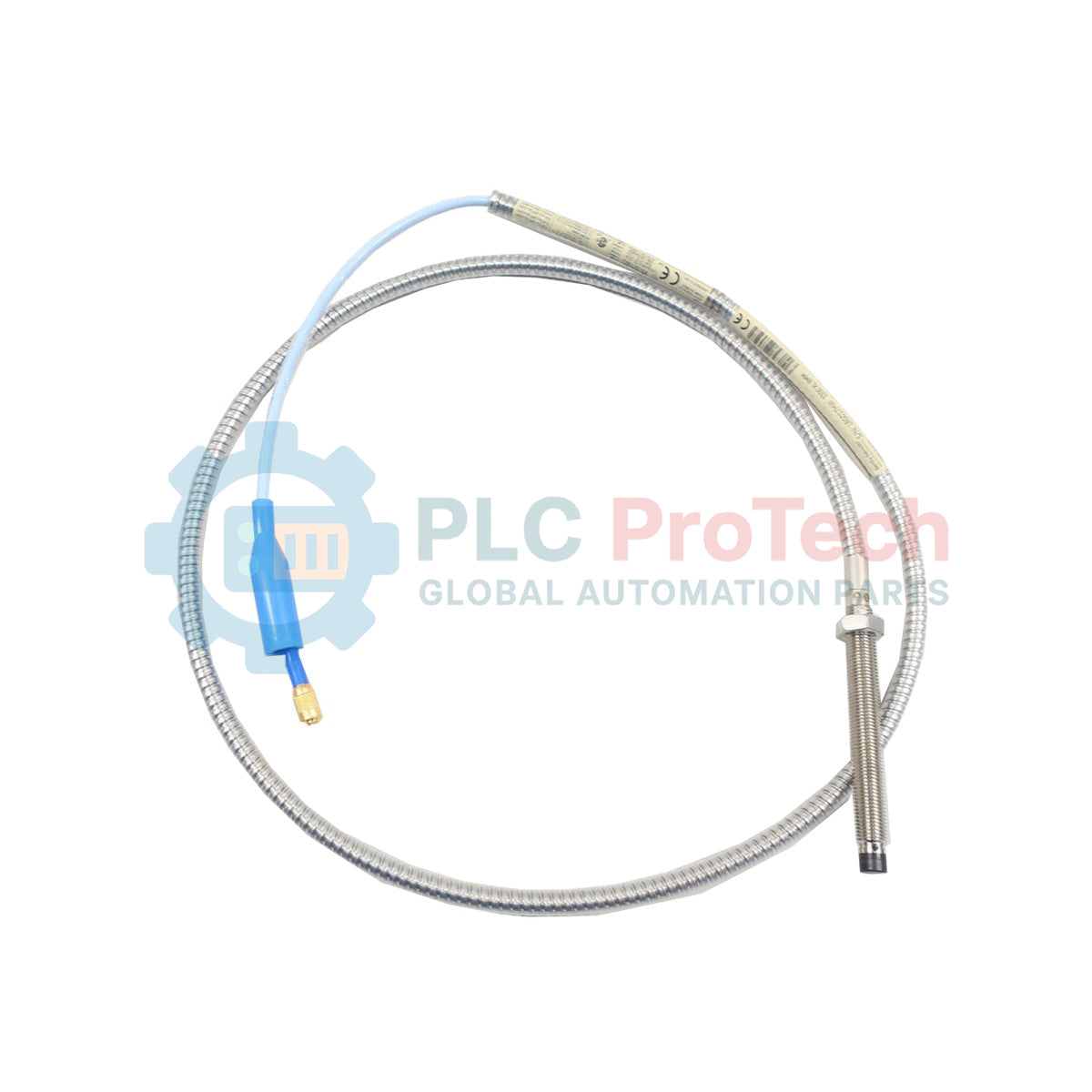

Probe Proksimitas 3300 XL 8 mm Bently Nevada 330103-00-02-10-02-CN

Deskripsi

Dirancang untuk sistem perlindungan mesin kritis dan pemantauan kondisi, Bently Nevada 330103-00-02-10-02-CN berfungsi sebagai transduser tanpa kontak yang dirancang untuk mengukur perpindahan poros statis dan dinamis. Probe seri 3300 XL 8 mm ini menghasilkan pengukuran arus eddy berakurasi tinggi, yang menyediakan telemetri celah fisik penting ke sensor Proximitor pada turbin uap berkecepatan tinggi, kompresor, dan pompa industri. Dengan mengintegrasikan konektor ClickLoc khusus dan opsi pelindung fisik yang kokoh, konfigurasi ini memastikan transmisi sinyal yang andal dalam lingkungan industri bersuhu tinggi yang penuh tuntutan.

Fitur

• Interchangeability Sistem Tinggi: Sepenuhnya kompatibel dengan sensor Proximitor seri Bently Nevada 3300 XL 8 mm standar dan kabel ekstensi tanpa memerlukan kalibrasi ulang individual.
• Sambungan Koaksial ClickLoc: Dilengkapi konektor koaksial ClickLoc miniatur untuk mencegah terlepasnya sambungan secara fisik dan masuknya kontaminan lingkungan pada titik sambungan kritis.
• Ketahanan terhadap Bahan Kimia dan Kelembapan: Dirancang untuk tahan terhadap paparan oli pelumas korosif, cairan proses, dan bahan pembersih industri yang keras.
• Konstruksi Ujung Presisi: Dilengkapi ujung probe 8 mm yang dirancang untuk stabilitas termal dan keluaran pengukuran linearitas tinggi.

Aplikasi

• Unit Generator Turbin: Pemantauan waktu nyata terhadap getaran radial dan posisi dorong aksial pada turbin uap dan gas utilitas tugas berat.
• Kompresor Proses: Pelacakan garis tengah poros dan perpindahan bantalan film oli pada kompresor gas sentrifugal dan bolak-balik.
• Gearbox Industri: Deteksi dini ketidaksejajaran poros dan keausan kontak roda gigi melalui analisis gerakan poros submikron.
• Pompa Kecepatan Tinggi: Umpan balik dinamika rotor secara kontinu untuk pompa umpan boiler kritis dan mesin pemrosesan fluida.

Informasi Pemesanan

Spesifikasi Teknis

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

Meskipun sistem probe proksimitas 3300 XL 8 mm tetap kompatibel secara mekanis dengan komponen standar seri 3300 5 mm dan 8 mm, menggabungkan sistem XL dan non-XL akan mengubah faktor skala terkalibrasi. Untuk stabilitas kalibrasi dan keluaran linear yang optimal, pastikan probe 1,0 meter ini dipasangkan dengan sensor Proximitor 3300 XL 8 mm yang sesuai serta kabel ekstensi dengan panjang total sistem yang cocok (menghasilkan konfigurasi loop sistem total 5,0 m atau 9,0 m).

Kesalahan Penerapan & Catatan Rekayasa

Saat menggunakan opsi tanpa ulir (00), pastikan klem atau selongsong pemasangan memiliki kekakuan struktural yang memadai untuk mencegah perpindahan probe dalam kondisi getaran tinggi. Patuhi toleransi jarak samping secara ketat: diperlukan area target datar dengan diameter minimum 15 mm tepat di depan ujung 8 mm untuk mencegah ketidakakuratan akibat tepi target. Hindari merutekan kabel sinyal koaksial berdampingan dengan kabel suplai motor AC berdaya tinggi atau penggerak kecepatan variabel (VSD) untuk meminimalkan crosstalk magnetik dan induksi EMI.

Tips Komisioning & Pengkabelan

Sebelum menyambungkan konektor koaksial ClickLoc miniatur, pastikan kedua kontak bebas dari kelembapan, minyak pelumas, dan kotoran partikulat. Gunakan boot silikon konektor koaksial khusus atau kit penyegel pada antarmuka sambungan di lingkungan dengan kelembapan tinggi atau fluida proses berbentuk aerosol. Selalu verifikasi resistansi loop sistem secara keseluruhan dan resistansi isolasi ke ground sebelum menyambungkan kembali sirkuit ke blok terminal Proximitor lokal.

Panduan Pemasangan
