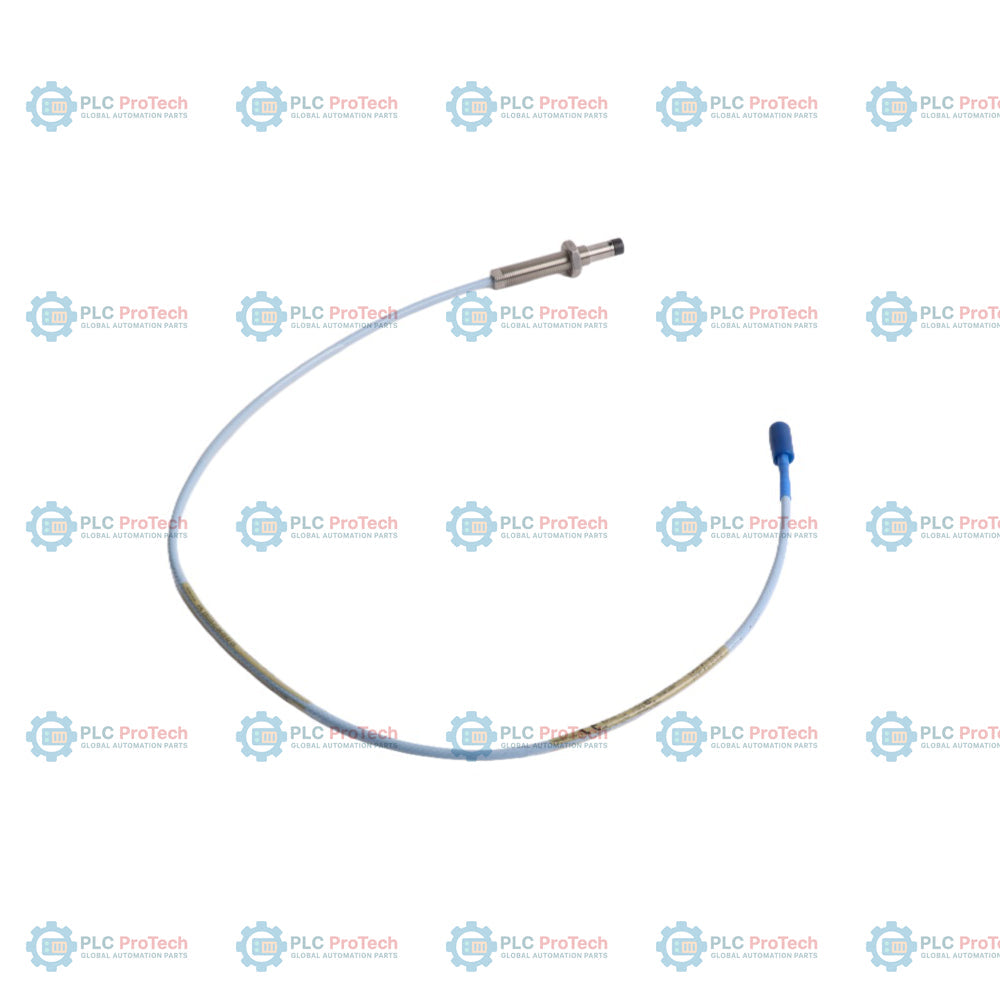

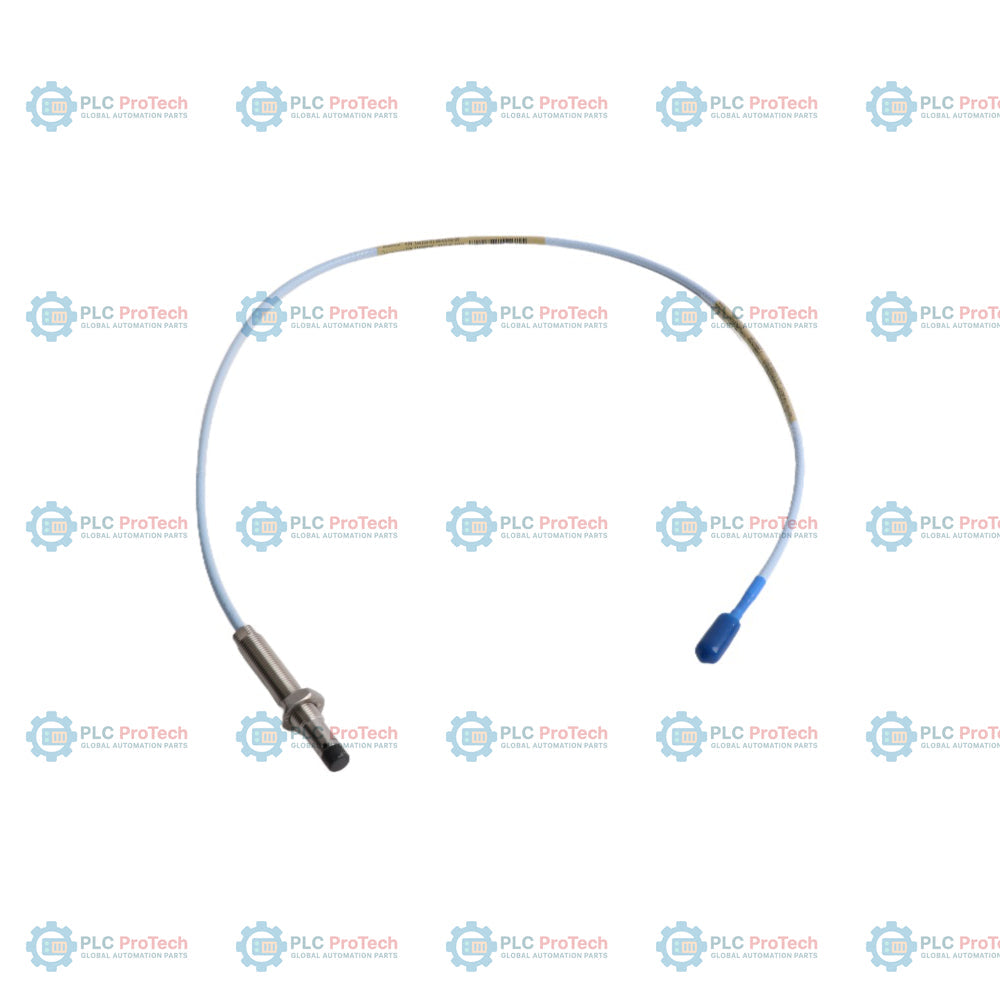

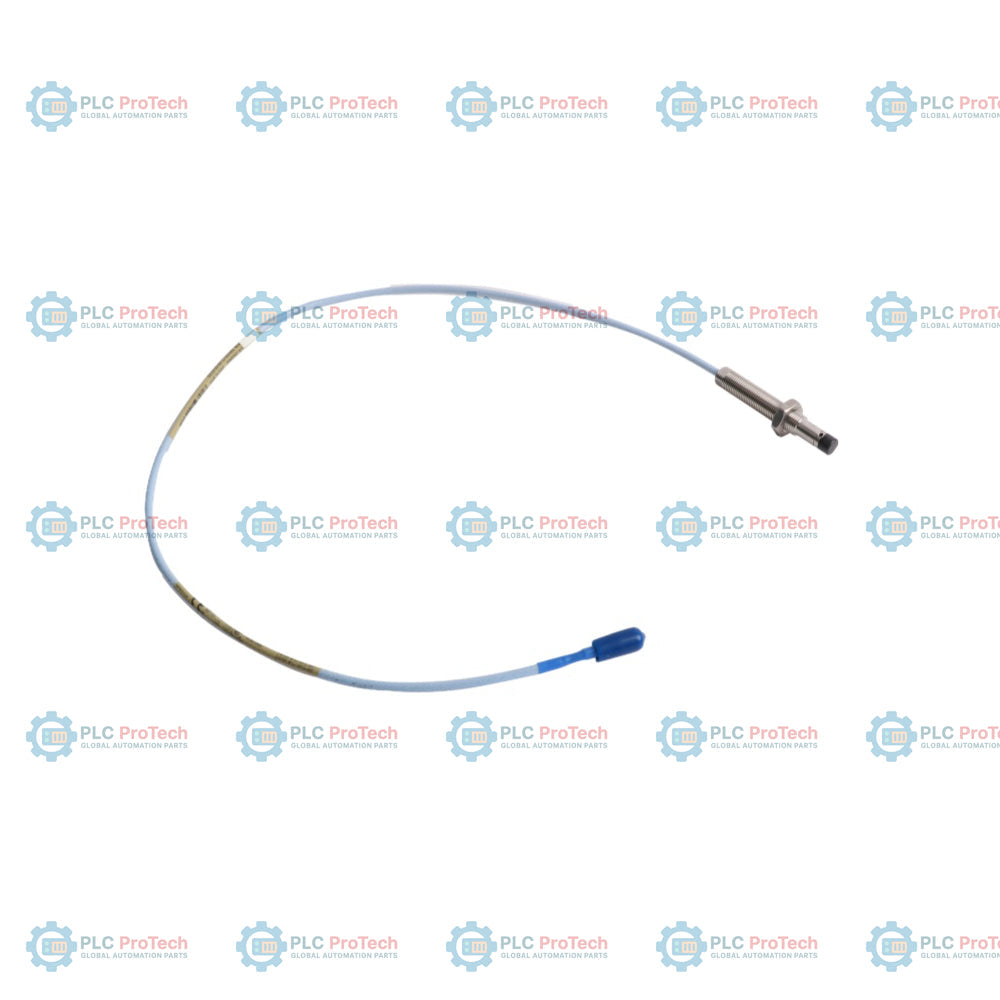

Bently Nevada 330103-01-06-05-02-05 3300 XL Probe Proksimitas 8 mm

Deskripsi

Opsi 01 (panjang tanpa ulir 10 mm) dan Opsi 06 (panjang bodi 60 mm) menentukan konfigurasi probe proximity berulir M10 x 1 metrik ini — 330103-01-06-05-02-05, probe proximity arus eddy yang digunakan dalam sistem pemantauan 3300 XL. Konfigurasi ini mencakup kabel standar sepanjang 0,5 meter (Opsi 05) dengan konektor koaksial miniatur ClickLoc (Opsi 02) serta memiliki persetujuan lembaga CSA, ATEX, dan IECEx (Opsi 05) untuk pemasangan di area berbahaya.

Probe ini memiliki ulir metrik M10 x 1 tanpa pelindung, yang membedakannya dari seri 330104 yang dilengkapi pelindung baja tahan karat. Dengan panjang total 0,5 meter, varian ini dipasangkan dengan kabel ekstensi 3300 XL standar dan sensor Proximitor untuk membentuk sistem transduser lengkap sepanjang 5 meter atau 9 meter. Desain tanpa pelindung cocok untuk pemasangan saat jalur kabel dilindungi oleh conduit, sehingga mencegah penambahan bobot dan batas tekukan yang kaku pada model berpelindung.

Fitur

• Ulir M10 x 1 Metrik: Bodi baja berulir tanpa pelindung, dirancang untuk pemasangan langsung pada rumah mesin.
• Panjang Tanpa Ulir 10 mm (Opsi 01): Memiliki bagian ujung pendek tanpa ulir untuk memungkinkan kedalaman pemasangan dan jarak bebas yang disesuaikan.
• Panjang Bodi 60 mm (Opsi 06): Panjang bodi kelas menengah yang sesuai untuk lubang akses dengan kedalaman sedang.
• Panjang Kabel 0,5 Meter (Opsi 05): Panjang kabel terintegrasi yang ringkas, yaitu 0,5 meter (1,6 kaki), yang terhubung langsung ke kabel ekstensi.
• Konektor Koaksial ClickLoc (Opsi 02): Konektor miniatur tipe klik berlapis emas tanpa pelindung konektor, untuk koneksi standar.
• Persetujuan Area Berbahaya (Opsi 05): Tersertifikasi untuk lingkungan yang aman secara intrinsik dan tidak mudah terbakar berdasarkan kerangka CSA, ATEX, dan IECEx.

Aplikasi

Probe proximity 330103-01-06-05-02-05 digunakan untuk pengukuran getaran poros, posisi aksial, dan kecepatan pada mesin berputar. Aplikasi umumnya meliputi:

• Pemantauan getaran dan posisi poros turbin uap dan gas di pembangkit listrik.
• Pemantauan rotor kompresor sentrifugal dan ekspander di fasilitas petrokimia.
• Pelacakan posisi poros pompa industri berkecepatan tinggi dalam produksi minyak dan gas.
• Penyelarasan poros gearbox dan penginderaan kecepatan di pertambangan dan pabrik industri berat.
• Pemantauan rumah bantalan kipas dan blower industri di fasilitas pengolahan air.

Informasi Pemesanan

Spesifikasi Teknis

Koneksi dan Antarmuka

Panduan Pemasangan

Untuk memperoleh hasil pengukuran yang tepat dan mencegah kerusakan fisik selama pengoperasian, ikuti panduan berikut saat memasang probe:

• Torsi Ulir: Saat memasang rumah berulir M10 x 1, jangan melebihi torsi pemasangan maksimum terukur sebesar 22.6 N-m (200 in-lbf). Torsi nominal yang disarankan adalah 7.5 N-m (66 in-lbf) untuk instalasi standar.
• Perutean Kabel: Pastikan kabel koaksial 75 Ohm terintegrasi dirutekan menjauhi kabel bertegangan tinggi atau sumber elektromagnetik kuat. Pertahankan radius tekuk minimum yang diizinkan sebesar 25.4 mm (1.0 in) untuk mencegah kerusakan konduktor internal.
• Jarak Bebas Probe: Pertahankan jarak bebas radial dan aksial yang memadai di sekitar ujung probe dari permukaan target di sekitarnya (selain area target) untuk mencegah crosstalk atau interferensi dinding samping.
• Perlindungan Konektor: Kencangkan konektor koaksial ClickLoc miniatur dengan tangan ke kabel ekstensi. Karena konfigurasi ini (Opsi 02) tidak menyertakan pelindung konektor yang telah terpasang sebelumnya, disarankan untuk menggunakan selotip silikon yang menyatu sendiri atau selubung konektor terpisah di lingkungan dengan kelembapan tinggi atau kabut minyak.
• Area Berbahaya: Untuk instalasi yang aman secara intrinsik, hubungkan probe melalui penghalang zener tersertifikasi atau isolator galvanis sesuai gambar kontrol Bently Nevada 141092.

Kepatuhan dan Sertifikasi

• CSA/NRTL/C: Kelas I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Kelas I, Grup A, B, C, dan D; Kelas II, Grup E, F, dan G; Kelas III (jika dipasang sesuai gambar 141092).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (jika dipasang sesuai gambar 140979/141092).
• EMC: EN 61000-6-2 (Imunitas) dan EN 61000-6-4 (Emisi) untuk lingkungan industri; Arahan Eropa 2014/30/EU.
• RoHS: Memenuhi Arahan Eropa 2011/65/EU dan SJ/T 11364-2024 (RoHS Tiongkok).
• Keselamatan Fungsional: Bersertifikat SIL 2 (HFT = 0), mampu mencapai SIL 3 (HFT = 1) dalam konfigurasi standar.
• Maritim: Memenuhi berbagai aturan lembaga klasifikasi untuk instalasi kelautan dan lepas pantai.
