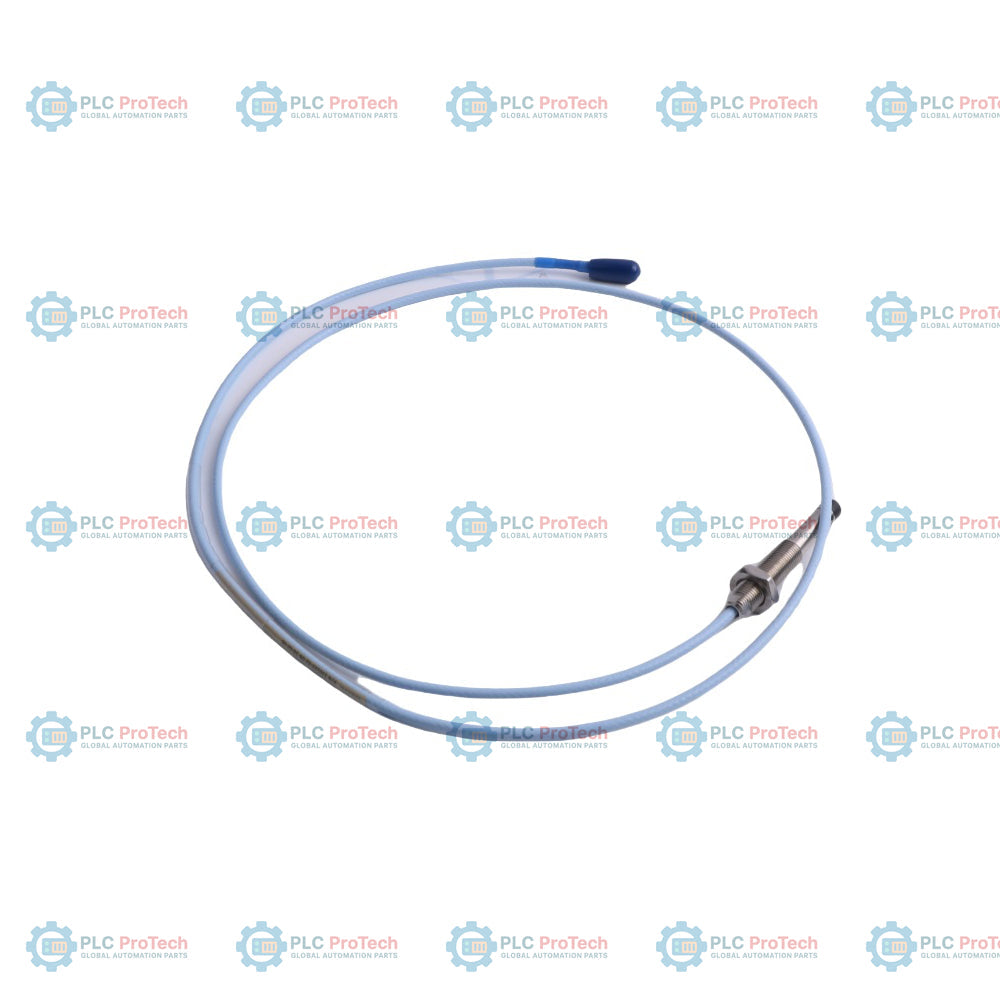

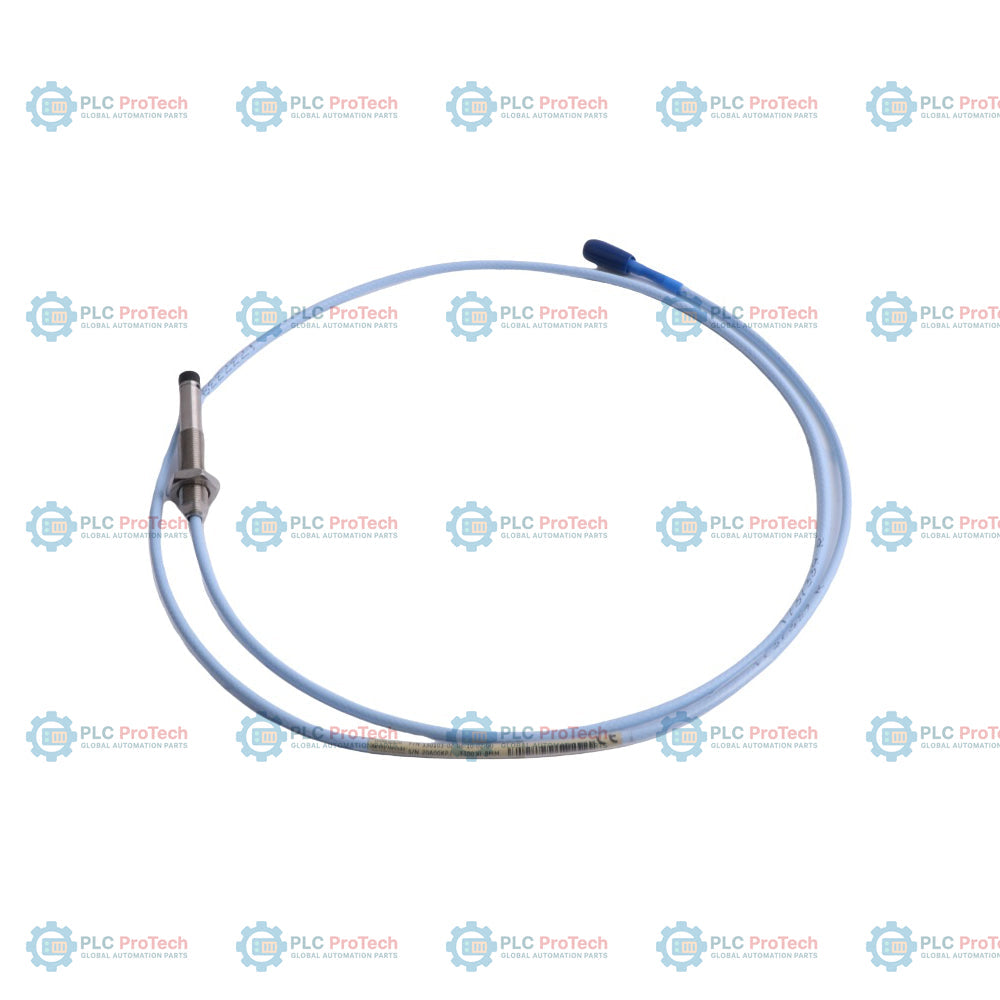

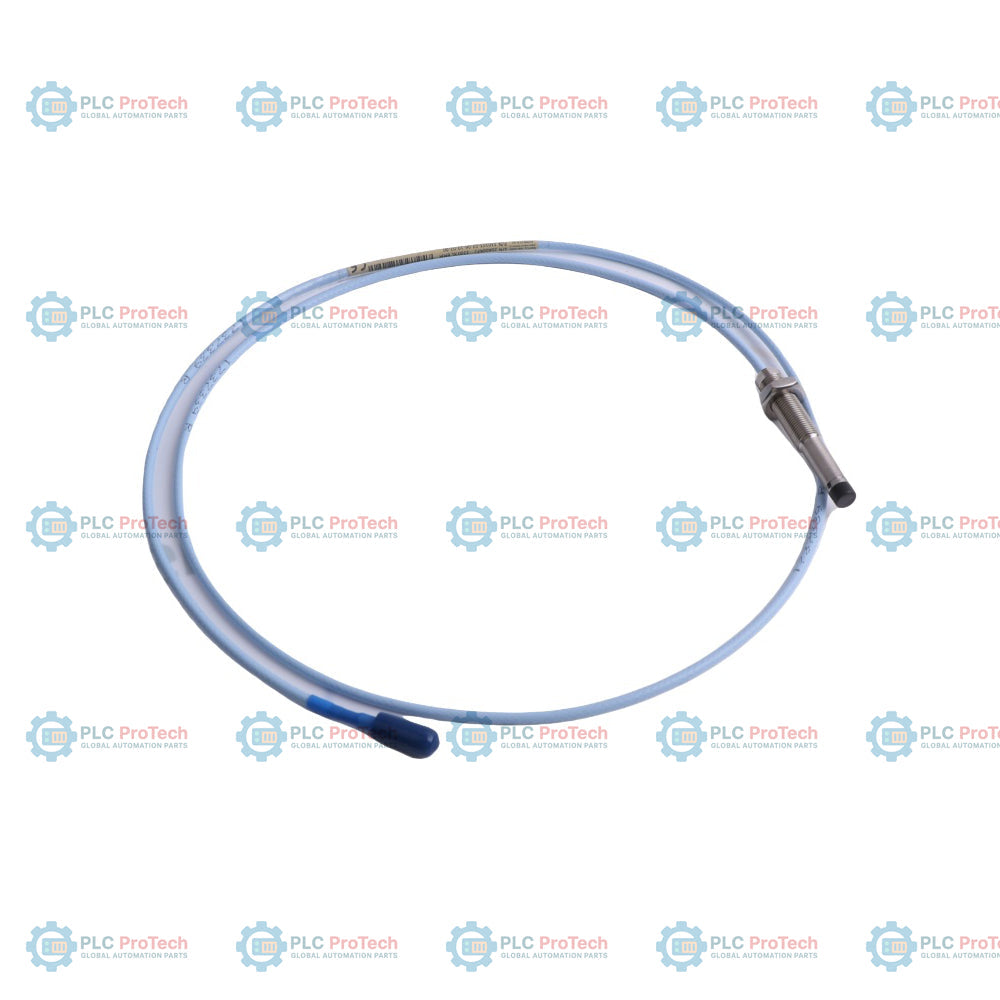

Bently Nevada 330103-02-04-10-02-05 3300 XL Probe Kedekatan 8 mm

Deskripsi

Opsi 02 (panjang tanpa ulir 20 mm), Opsi 04 (panjang keseluruhan bodi 40 mm), dan Opsi 10 (panjang total 1,0 m) menentukan profil mekanis yang tepat dari probe proximity 330103-02-04-10-02-05 3300 XL 8 mm. Konfigurasi berulir metrik ini dibuat dengan ulir M10 x 1 dan beroperasi tanpa pelindung pada kabel koaksialnya, sehingga mendukung pemasangan langsung di lokasi mesin dengan keterbatasan ruang untuk perutean berpelindung. Probe ini dilengkapi konektor ClickLoc koaksial miniatur (Opsi 02) untuk disambungkan ke kabel ekstensi standar dan mencakup persetujuan Opsi 05, yang memverifikasi sertifikasinya untuk area berbahaya berdasarkan arahan CSA, ATEX, dan IECEx.

Dibandingkan dengan konfigurasi tanpa ulir atau dengan pelindung dalam seri yang sama, model khusus ini memiliki bodi berulir yang memungkinkan penyetelan celah target secara presisi di dalam casing mesin. Tidak adanya pelindung luar mengurangi diameter keseluruhan selubung kabel menjadi 3,68 mm, sehingga memudahkan perutean melalui saluran internal yang sempit. Panjang total 1,0 m dipadukan dengan kabel ekstensi standar 3300 XL dan sensor Proximitor 3300 XL untuk membentuk sistem pengukuran arus eddy yang lengkap.

Fitur

• Struktur ulir metrik M10 x 1 dengan panjang keseluruhan bodi 40 mm (Opsi 04) dan panjang tanpa ulir 20 mm (Opsi 02).
• Kabel koaksial tanpa pelindung sepanjang 1,0 meter (3,3 kaki) (Opsi 10) dengan diameter luar 3,68 mm untuk perutean internal di dalam mesin.
• Konektor ClickLoc koaksial jantan miniatur (Opsi 02) tanpa pelindung konektor.
• Paket persetujuan agensi Opsi 05, tersertifikasi untuk pemasangan di lokasi berbahaya berdasarkan standar CSA, ATEX, dan IECEx.
• Ujung probe dari polifenilena sulfida (PPS) berdiameter 8,0 mm yang memberikan ketahanan terhadap bahan kimia dan fluida di lingkungan industri.
• Konstruksi bodi berulir dari baja tahan karat AISI 303 yang memberikan kestabilan mekanis dan ketahanan terhadap korosi.

Aplikasi

• Pemantauan getaran radial pada poros berputar di turbin, kompresor, dan pompa industri.
• Pengukuran posisi dorong aksial untuk mendeteksi perpindahan poros pada turbin gas dan uap.
• Pengukuran kecepatan referensi fase (Keyphasor) pada poros mesin.
• Sistem perlindungan mesin yang memerlukan sensor proximity bersertifikasi ATEX/IECEx.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Konfigurasi celah dan kestabilan pemasangan yang tepat sangat penting untuk mencegah kerusakan mekanis atau gangguan sinyal. Ikuti kriteria berikut selama pemasangan:

• Pengaitan Ulir: Pastikan pengaitan ulir maksimum 15 mm untuk mencegah macet atau deformasi ulir selama pemasangan.
• Pengaturan Celah: Atur celah mekanis awal probe sekitar 1.27 mm (50 mil), yang sesuai dengan output nominal -9 Vdc pada sensor Proximitor 3300 XL untuk target getaran radial standar.
• Penanganan Kabel: Hindari menekuk kabel koaksial 3.68 mm hingga radius kurang dari 25.4 mm (1.0 in) untuk mencegah kerusakan konduktor internal. Jangan memasang kabel tanpa pelindung di atas tepi tajam atau gerigi.
• Torsi Konektor: Kencangkan konektor koaksial ClickLoc miniatur dengan tangan. Jangan gunakan alat untuk mengencangkan konektor kecuali jika dipasangkan dengan konektor baja tahan karat non-XL; dalam hal ini, disarankan memutarnya 1/8 putaran dengan tang.
• Pentanahan dan Pelindung: Hubungkan pelindung koaksial luar langsung ke rumah sensor Proximitor, dan pastikan rumah tersebut terisolasi secara elektrik dari semua pentanahan mesin setempat untuk mencegah loop pentanahan.

Kepatuhan dan Sertifikasi

• CSA: Bersertifikat untuk lokasi berbahaya Kelas I, Divisi 1 dan 2, Grup A, B, C, dan D jika dipasang sesuai gambar 140979.
• ATEX: II 1 G Ex ia IIC T4/T5 Ga bersertifikat untuk atmosfer gas eksplosif.
• IECEx: Bersertifikat Ex ia IIC T4/T5 Ga untuk keselamatan intrinsik di lokasi berbahaya.
• Tanda CE: Memenuhi arahan Kompatibilitas Elektromagnetik (EMC) dan Area Berbahaya (ATEX) Eropa.
