Bently Nevada 330104-00-04-10-02-CN Probe Proksimitas 3300 XL 8 mm

SKU 330104-00-04-10-02-CN

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 330104-00-04-10-02-CN
Negara asal:Amerika Serikat
Jenis Produk: Probe Proksimitas 3300 XL 8 mm
Pembayaran: T/T, Western Union
Berat: 2000g
Dimensi: Panjang Kabel Total: 1.0 m
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Bently Nevada 330104-00-04-10-02-CN adalah probe transduser kedekatan arus eddy yang dirancang untuk aplikasi pengukuran getaran dan posisi tanpa kontak pada mesin dengan bantalan film fluida. Perangkat ini bekerja dengan mendeteksi perpindahan statis dan getaran dinamis relatif terhadap permukaan konduktif yang diamati, menggunakan kumparan pendeteksi arus eddy yang dienkapsulasi dalam ujung Polyphenylene Sulfide (PPS). Dibuat dengan selubung baja tahan karat AISI 303 atau 304 dan pelindung fleksibel, 330104-00-04-10-02-CN mentransmisikan sinyal melalui kabel triaxial 75 ohm yang diakhiri konektor koaksial ClickLoc berlapis emas.

Fitur

Pencetakan TipLoc: Proses pencetakan yang dipatenkan memastikan ikatan yang kuat antara ujung probe dan bodinya.
Desain CableLoc: Memberikan kekuatan tarik 330 N (75 lbf) pada sambungan kabel-ke-ujung.
Konektor ClickLoc: Konektor koaksial berlapis emas dikunci dengan kekencangan tangan untuk mencegah kendor secara tidak sengaja.
Pelindung Integral: Selubung pelindung baja tahan karat yang fleksibel memberikan perlindungan mekanis bagi kabel probe.
Penyegelan Tekanan: Dilengkapi O-ring Viton internal untuk menyegel tekanan diferensial antara ujung dan selubung.

Aplikasi

Pemantauan getaran mesin dengan bantalan film fluida
Pengukuran posisi aksial poros
Pendeteksian referensi waktu Keyphasor
Sistem pendeteksian kecepatan dan overspeed industri

Informasi Pemesanan

Opsi	Deskripsi Opsi	Kode yang Dipilih
A	Opsi Panjang Tanpa Ulir	00 (0 mm)
B	Opsi Panjang Selubung Keseluruhan	04 (40 mm)
C	Opsi Panjang Total	10 (1,0 meter / 3,3 kaki)
D	Opsi Jenis Konektor dan Kabel	02 (Konektor ClickLoc koaksial miniatur, kabel standar)
E	Opsi Persetujuan Lembaga	CN (Persetujuan spesifik negara)

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Bently Nevada
Negara Asal	Dibuat di A.S.
Model Probe	330104 (ulir M10x1, dengan pelindung)
Material Ujung Probe	Polyphenylene sulfide (PPS)
Material Selubung Probe	Baja tahan karat AISI 303 atau 304 (SST)
Jenis Kabel	Triaxial 75 ohm, berisolasi FEP dengan pelindung SST
Jenis Konektor	Konektor ClickLoc koaksial miniatur
Rentang Linear	2 mm (80 mil)
Pengaturan Celah yang Direkomendasikan	1,27 mm (50 mil)
Faktor Skala Incremental (ISF)	7,87 V/mm (200 mV/mil) nominal
Ukuran Target Minimum	Target datar berdiameter 15,2 mm (0,6 inci)
Diameter Poros Minimum	50,8 mm (2 inci)
Kekuatan Tarik	330 N (75 lbf) dari selubung probe ke kabel
Suhu Operasi (Probe/Kabel)	-51 degC hingga +177 degC (-60 degF hingga +351 degF)
Radius Tekuk Minimum	25,4 mm (1,0 inci)

Panduan Pemasangan

Kencangkan selubung probe yang dipasang dari depan hingga torsi yang direkomendasikan sebesar 11,2 N.m (100 in.lbf); jangan melebihi 33,9 N.m (300 in.lbf).
Pastikan diameter target minimum 15,2 mm (0,6 inci) tepat berseberangan dengan ujung probe.
Pertahankan jarak pemisah minimum antara ujung probe yang berdekatan sekurang-kurangnya 40 mm (1,6 inci) untuk posisi aksial atau 38 mm (1,5 inci) untuk getaran radial guna meminimalkan crosstalk.
Kencangkan konektor ClickLoc berlapis emas dengan tangan hingga berbunyi klik dan terpasang; jangan gunakan tang kecuali saat menyambungkannya dengan konektor baja tahan karat non-XL.
Perhatikan radius tekuk minimum kabel sebesar 25,4 mm (1,0 inci) selama penataan kabel.

Kepatuhan dan Sertifikasi

Persetujuan Lembaga: CN (Persetujuan spesifik negara)

FAQ

Berapa ukuran ulir pemasangan fisik probe proximity ini?

Probe ini memiliki casing berulir metrik M10x1 dengan pelindung baja tahan karat fleksibel terintegrasi.

Berapa rentang pengukuran linear yang disediakan sistem transduser ini?

Sistem transduser ini menyediakan rentang linear 80 mil (2 mm) yang dimulai pada jarak 10 mil (0.25 mm) dari target.

Berapa sensitivitas output yang dipertahankan sistem transduser 3300 XL lengkap?

Sistem lengkap ini menghasilkan faktor skala linear sebesar 7.87 V/mm (200 mV/mil) saat mengamati target baja AISI 4140.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

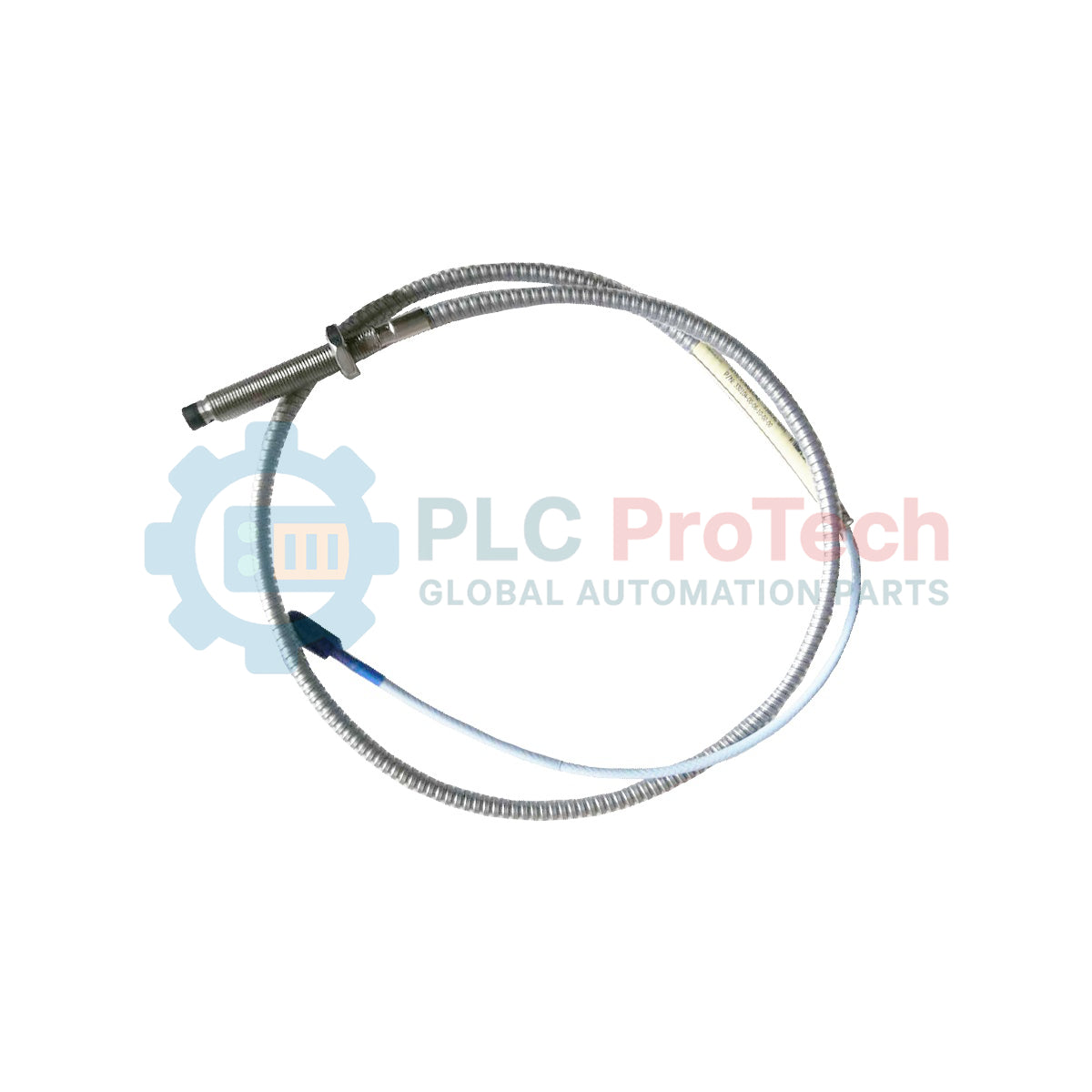

330104-00-04-10-02-CN | Bently Nevada | 3300 XL 8 mm Proximity Probes
