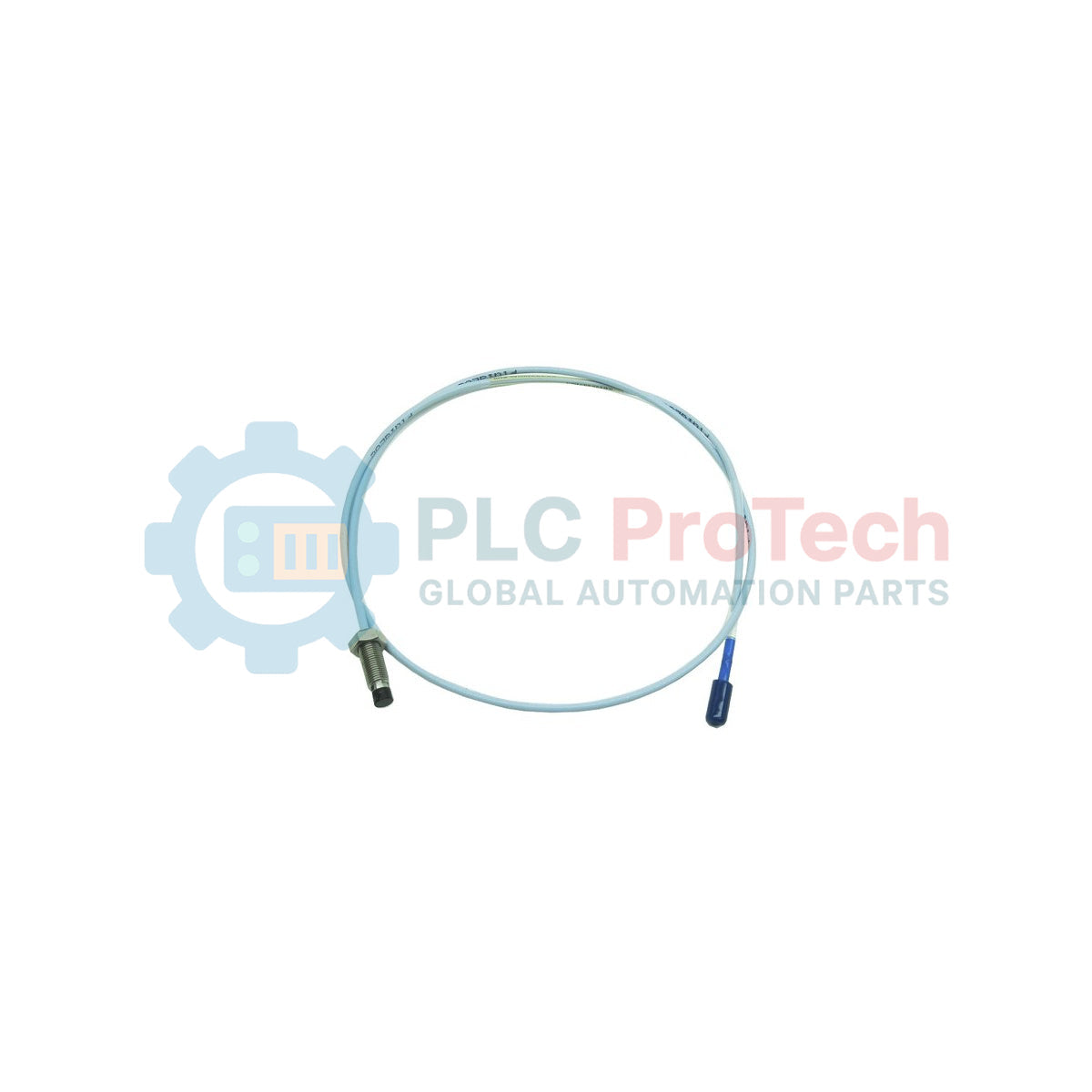

Bently Nevada 330171-04-12-05-02-CN Probe Proksimitas 3300 5 mm

Ikhtisar Produk

330171-04-12-05-02-CN adalah sensor arus eddy berpresisi tinggi yang dirancang untuk ruang industri terbatas, tempat probe standar 8 mm tidak dapat digunakan. Sebagai komponen inti Bently Nevada 3300 5 mm Proximity Transducer System, probe 330171-04-12-05-02-CN ini menyediakan pengukuran penting tanpa kontak terhadap getaran dan posisi poros. Probe ini banyak digunakan dalam industri kedirgantaraan, pembangkitan listrik, dan petrokimia untuk memantau turbomesin kecil berkecepatan tinggi serta celah internal pada rakitan bantalan yang kompleks. Dengan menyediakan data andal mengenai getaran radial dan gaya dorong aksial, probe ini berfungsi sebagai sistem peringatan dini terhadap kelelahan mekanis, mencegah kerusakan katastropik, dan memastikan kelangsungan operasi aset berputar berkecepatan tinggi dalam lingkungan bertekanan tinggi.

Rincian Sufiks

Dimensi mekanis spesifik dan kepatuhan regional 330171-04-12-05-02-CN ditentukan oleh konfigurasi sufiks uniknya:

• 330171: Seri dasar untuk 3300 5 mm Proximity Probe dengan ulir 1/4-28 UNF.

• -04 (Panjang Tanpa Ulir): Memiliki bagian tanpa ulir sepanjang 0,4 inci di ujung probe untuk offset braket pemasangan tertentu.

• -12 (Panjang Keseluruhan Casing): Menetapkan panjang keseluruhan casing yang ringkas, yaitu 1,2 inci, ideal untuk ruang pemasangan yang sempit.

• -05 (Panjang Total): Menunjukkan panjang total kabel listrik 0,5 meter (1,6 kaki).

• -02 (Opsi Konektor): Dilengkapi konektor koaksial miniatur ClickLoc dan konfigurasi kabel standar untuk transmisi sinyal yang andal.

• -CN (Persetujuan Lembaga): Persetujuan khusus Tiongkok yang wajib dipenuhi. Unit ini sepenuhnya tersertifikasi untuk digunakan di area berbahaya dalam pasar Tiongkok, sesuai dengan standar NEPSI dan CCC (China Compulsory Certificate) berdasarkan kerangka kerja GB 3836 .

Spesifikasi Teknis

FAQ Teknis

Mengapa memilih probe 5 mm dibandingkan probe 8 mm?

Probe 5 mm dirancang khusus untuk aplikasi dengan ruang fisik terbatas. Meskipun memiliki rentang linear yang lebih kecil daripada versi 8 mm, ukurannya yang lebih kecil memungkinkan probe dipasang di rumah bantalan yang sempit atau digunakan untuk memantau diameter poros yang lebih kecil, tempat ujung probe 8 mm dapat mengalami gangguan pengamatan dari samping.

Apa pentingnya sufiks -CN?

Sufiks -CN memastikan produk mematuhi persyaratan hukum untuk dipasang di zona berbahaya (Ex) di Tiongkok. Sufiks ini mengonfirmasi bahwa perangkat keras memenuhi persyaratan sertifikasi NEPSI dan CCC , yang wajib dipenuhi untuk keselamatan antiledakan di fasilitas industri Tiongkok.

Apakah probe ini kompatibel dengan kabel FluidLoc?

Model khusus ini (Opsi 02) menggunakan kabel standar. Jika aplikasi Anda melibatkan oli bertekanan tinggi atau kekhawatiran terkait perembesan cairan, silakan berkonsultasi dengan tim teknis kami untuk memastikan apakah peningkatan ke FluidLoc (biasanya Opsi 11 atau 12) diperlukan untuk pemasangan Anda.

Panduan Rekayasa & Pemasangan

Kalibrasi Celah dan Sensitivitas

Sistem 3300 5 mm memiliki rentang linear yang lebih sempit daripada sistem 8 mm. Selama pemasangan, celah probe harus diatur secara akurat menggunakan voltmeter yang terhubung ke Proximitor. Titik tengah rentang linear biasanya bersesuaian dengan -10,0 VDC. Karena area target lebih kecil, pastikan probe benar-benar tegak lurus terhadap permukaan poros untuk menghindari kesalahan sensitivitas atau pembacaan nonlinier.

Integritas Pemasangan dan Ulir

Karena ukuran ulir 1/4-28 UNF yang lebih kecil, 330171-04-12-05-02-CN lebih rentan rusak akibat pengencangan berlebihan dibandingkan probe yang lebih besar. Jangan melampaui torsi pemasangan 5,1 Nm (45 in-lb). Selalu gunakan pelumas ulir yang kompatibel dengan suhu dan lingkungan operasi untuk mencegah keausan akibat gesekan, terutama pada rumah berbahan baja nirkarat.

Celah Pengamatan dari Samping

Probe 5 mm memerlukan “lubang celah” yang lebih kecil daripada probe 8 mm, tetapi tetap membutuhkan pandangan yang tidak terhalang terhadap target. Pastikan tidak ada benda logam dalam radius 5 mm dari ujung probe (kecuali poros target). Kedekatan dengan sisi lubang pemasangan dapat menyebabkan “pengamatan dari samping”, yang secara artifisial menggeser tegangan celah dan mengurangi keakuratan data getaran.
