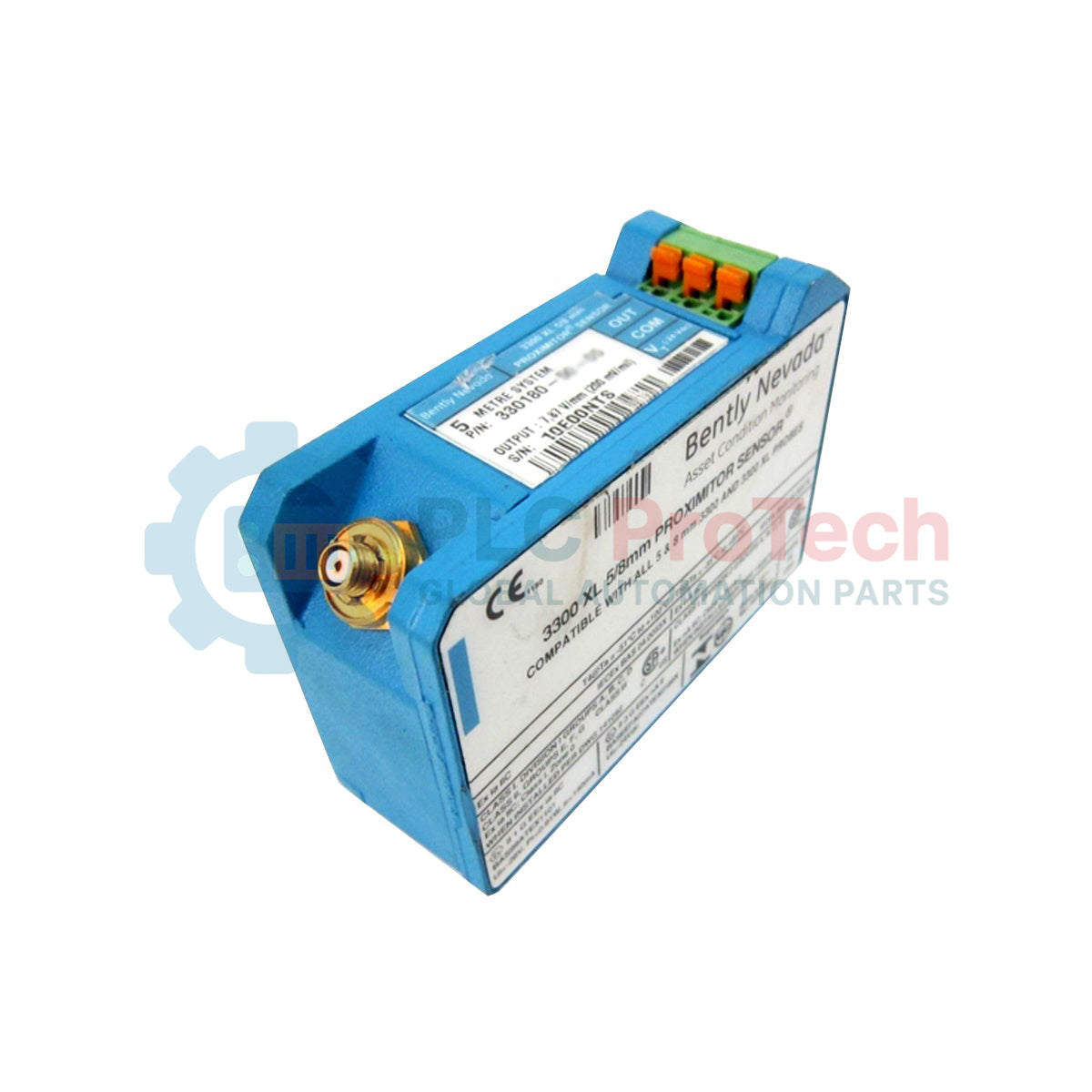

Bently Nevada 330180-12-CN Sensor Proximitor 3300 XL

Deskripsi

Dirancang untuk pengukuran getaran, posisi, dan kecepatan poros industri dengan presisi tinggi, Bently Nevada 330180-12-CN adalah pengondisi sinyal berperforma tinggi yang termasuk dalam seri standar industri Sensor Proximitor 3300 XL. Unit ini memproses sinyal frekuensi radio (RF) dari probe proximity yang kompatibel untuk menghasilkan keluaran tegangan analog linear yang berbanding lurus dengan jarak antara ujung probe dan area target yang diamati. Dikalibrasi khusus untuk panjang sistem 1,0 meter, model ini memiliki persetujuan lembaga khusus negara (penandaan CN) dan dibuat dengan housing aluminium A308 yang kokoh untuk bertahan dalam kondisi lingkungan ekstrem pada aplikasi perlindungan mesin kritis.

Fitur

• Menerima input dari satu probe proximity non-kontak seri 3300 5 mm, 3300 8 mm, atau 3300 XL 8 mm yang kompatibel beserta rakitan kabel ekstensi.
• Dikalibrasi untuk panjang total sistem yang presisi sebesar 1,0 meter (3,3 kaki) tanpa perangkat keras pemasangan.
• Dibuat dengan housing aluminium A308 yang kokoh dan tahan korosi.
• Memberikan stabilitas termal yang sangat baik dan penyimpangan faktor skala yang minimal pada rentang suhu yang luas.
• Ketahanan kelembapan yang luar biasa dengan perubahan Average Scale Factor (ASF) kurang dari 3% selama paparan berkepanjangan.

Aplikasi

• Pemantauan getaran poros turbin dan posisi dorong aksial di pembangkit listrik.
• Pelacakan getaran poros kompresor sentrifugal di kilang minyak dan gas.
• Program diagnostik dan pemeliharaan prediktif gearbox industri berkecepatan tinggi.
• Sistem analisis dinamika rotor dan pengukuran referensi fase (Keyphasor).

Spesifikasi Teknis

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Sensor Proximitor 330180-12-CN memerlukan kecocokan yang presisi antara panjang fisik probe dan kabel ekstensi untuk mencegah offset kalibrasi yang besar. Sensor ini hanya boleh dipasangkan dengan panjang kabel gabungan (probe ditambah ekstensi) tepat 1,0 meter. Menggabungkan Proximitor 1,0 meter dengan rakitan probe/kabel 5,0 meter atau 9,0 meter akan menggeser kemiringan tegangan terhadap jarak secara signifikan, sehingga menghasilkan pembacaan getaran yang keliru pada sistem pemantauan.

Jebakan Aplikasi & Catatan Teknik

Saat merancang penutup lapangan terlokalisasi, hindari memasang Proximitor berdekatan dengan saluran tegangan tinggi atau perangkat sakelar daya. Selain itu, disarankan adanya jarak fisik setidaknya 25,4 mm (1,0 inci) antara setiap bodi Proximitor untuk mencegah crosstalk yang dihasilkan oleh sinyal pembawa RF frekuensi tinggi yang digunakan untuk menggerakkan probe tanpa kontak.

Tips Komisioning & Pengkabelan

Pastikan sambungan terminal koaksial luar di sisi Proximitor terisolasi sepenuhnya menggunakan pelindung konektor yang disediakan oleh produsen. Kontak yang tidak disengaja antara pelindung koaksial dan pembumian struktural akan menimbulkan loop pembumian sekunder, yang muncul sebagai derau frekuensi saluran 50/60 Hz mentah pada sinyal keluaran (sering keliru didiagnosis sebagai ketidakseimbangan rotor atau runout listrik).
