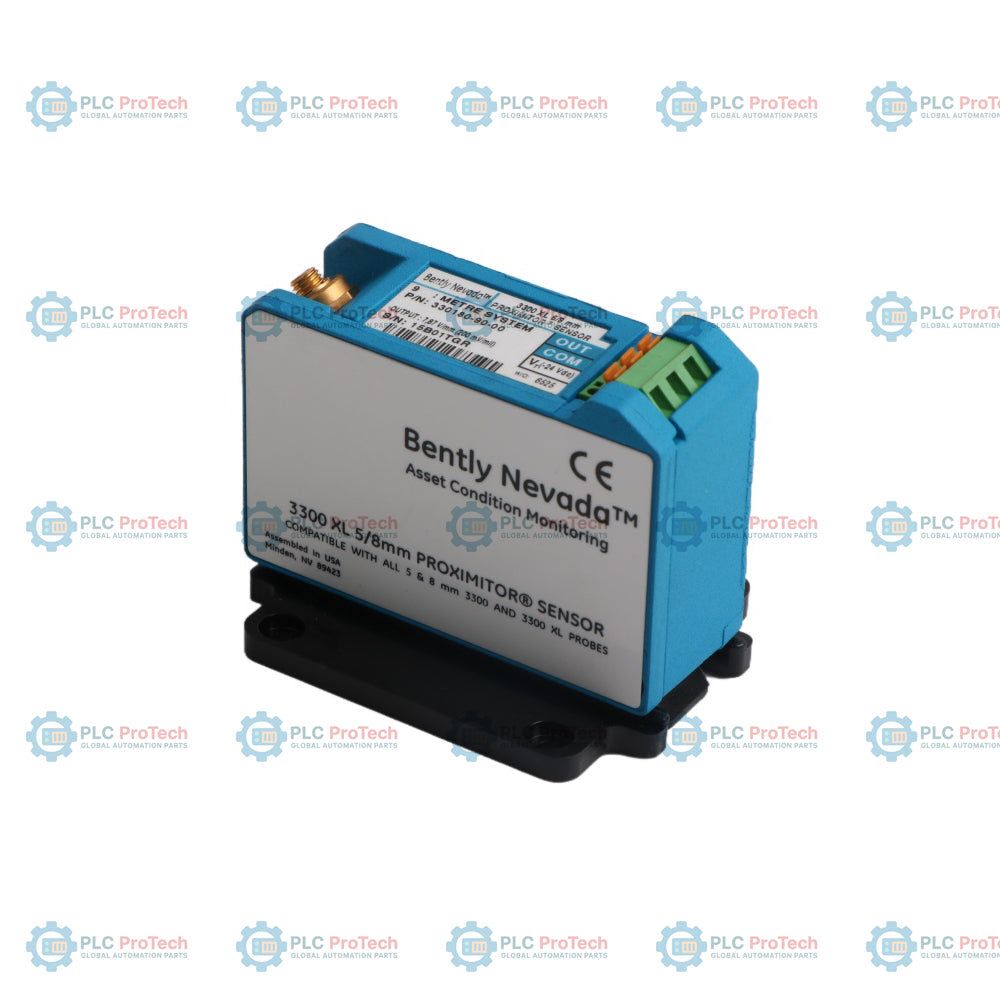

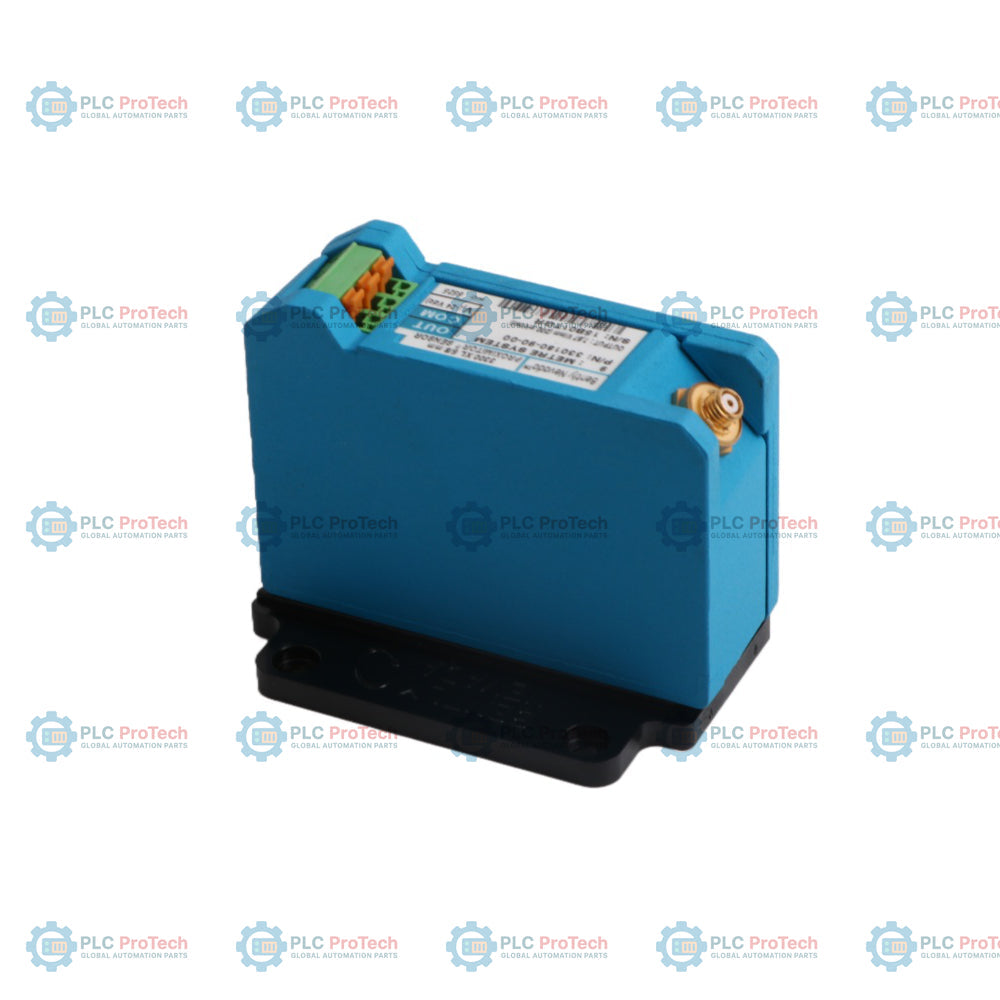

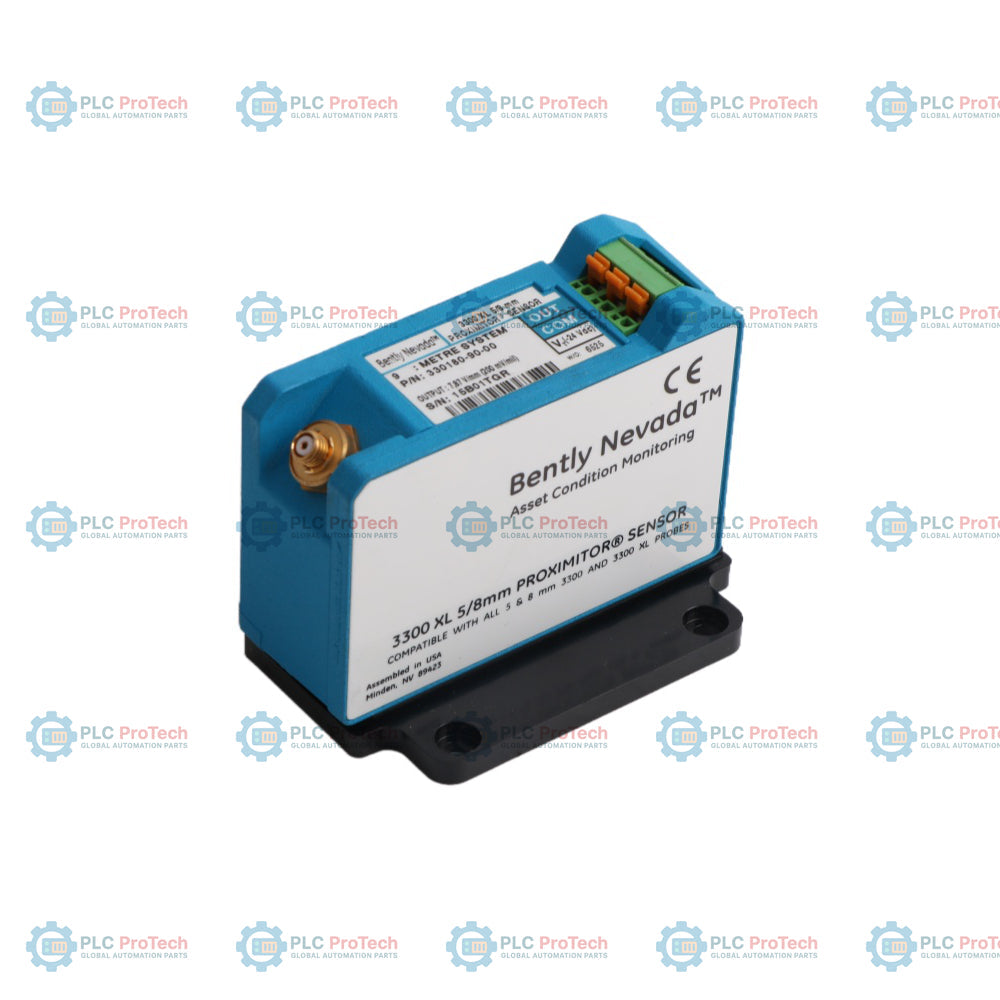

Bently Nevada 330180-90-00 3300 XL Sensor Proximitor

SKU 330180-90-00

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 330180-90-00
Negara asal:Amerika Serikat
Jenis Produk: Sensor Proximitor 3300 XL 8 mm
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 246g
Dimensi: 81.3 mm x 63.5 mm x 50.8 mm (T x L x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

330180-90-00: Sensor Proximitor 3300 XL, dikonfigurasi untuk panjang sistem 9,0 meter dengan rumah dudukan panel standar dan tanpa persetujuan lembaga untuk area berbahaya. Konfigurasi ini mengondisikan dan menggerakkan sinyal probe kedekatan dalam jaringan perlindungan mesin, dengan menghasilkan tegangan DC analog kontinu yang sebanding dengan jarak celah dinamis antara ujung probe dan material target.

Berbeda dari varian 1,0 meter atau 5,0 meter, versi sistem 9,0 meter ini sesuai dengan persyaratan impedansi gabungan probe kedekatan 3300 XL 8 mm dan kabel ekstensi yang dikalibrasi untuk panjang fisik total 9,0 meter. Pelat dasar terintegrasi menyediakan isolasi galvanis tanpa perangkat keras isolasi terpisah, sehingga meminimalkan jejak pemasangan dan menyederhanakan pemasangan langsung pada panel peralatan atau selungkup persimpangan.

Fitur

Penyetelan panjang sistem total 9,0 meter sesuai dengan pasangan probe 3300 XL dan kabel ekstensi tertentu
Jejak dudukan panel terintegrasi untuk pemasangan langsung pada sekat atau di dalam selungkup instrumen
Terminal pegas menerima kabel lapangan berlapis timah tanpa mekanisme penjepit sekrup
Dibuat dengan rumah aluminium A308 dan konektor koaksial berlapis emas
Kekebalan tinggi terhadap interferensi frekuensi radio memungkinkan pemasangan di dalam selungkup nonlogam

Aplikasi

Aplikasi umum mencakup pengukuran getaran poros, posisi aksial, dan kecepatan pada mesin berputar seperti turbin uap, kompresor gas, pompa industri, dan bantalan motor listrik.

Informasi Pemesanan

Kode Opsi	Nilai pada SKU Ini	Deskripsi / Makna
Nomor Suku Cadang yang Dapat Dipesan	330180-90-00	Sensor Proximitor 3300 XL
A - Panjang Total & Opsi Pemasangan	90	Panjang sistem 9,0 meter (29,5 kaki), dudukan panel
B - Opsi Persetujuan Agensi	00	Tidak diperlukan

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Bently Nevada
Nomor Komponen/Model	330180-90-00
Jenis Perangkat	Sensor Proximitor
Kompatibilitas Sistem	Sistem Transduser Proksimitas 3300 XL 8 mm (konfigurasi 9.0 m)
Input	Menerima satu probe proksimitas 3300 XL 8 mm tanpa kontak dan kabel ekstensi
Persyaratan Catu Daya	-17.5 Vdc hingga -26 Vdc pada konsumsi maksimum 12 mA
Rentang Sinyal Output	-1 hingga -17 Vdc (sebanding dengan jarak celah)
Faktor Skala Inkremental (ISF)	7.87 V/mm (200 mV/mil) plus/minus 6.5 persen rata-rata pada rentang linear 2.0 mm (80 mil)
Rentang Linear	0.25 mm hingga 2.3 mm (10 mil hingga 90 mil)
Resistansi Output	50 ohm
Rentang Suhu Pengoperasian	-52 degC hingga +100 degC (-62 degF hingga +212 degF)
Rentang Suhu Penyimpanan	-52 degC hingga +105 degC (-62 degF hingga +221 degF)
Bahan Enklosur	Aluminium A308
Dimensi	81.3 mm x 63.5 mm x 50.8 mm (T x L x D)
Berat	0.246 kg

Panduan Pemasangan

Pasang alas dudukan panel langsung pada permukaan datar yang konduktif secara elektrik menggunakan pelat pemasangan terintegrasi. Gunakan kabel lapangan triad berpelindung 3-konduktor standar (disarankan 18 AWG / 1.0 mm2) untuk menghubungkan strip terminal ke sistem rak pemantauan. Pastikan panjang total loop probe dan kabel ekstensi tepat 9.0 meter untuk mempertahankan kalibrasi dengan sensor. Konektor harus tetap bersih, kering, dan terlindungi menggunakan pelindung konektor atau pita perekat yang menyatu sendiri saat terpapar lingkungan yang keras.

Kepatuhan dan Sertifikasi

Memenuhi persyaratan Tanda CE Eropa untuk kompatibilitas elektromagnetik dan kekebalan RF/EMI tanpa memerlukan saluran logam tambahan atau enklosur. Memenuhi aturan FCC bagian 15.

FAQ

Berapa konfigurasi panjang sistem total untuk Proximitor Sensor 330180-90-00?

330180-90-00 dikalibrasi khusus untuk panjang sistem total 9,0 meter. Ini mengharuskan jumlah panjang probe dan kabel ekstensi tepat 9,0 meter untuk mempertahankan kalibrasi yang benar dan keluaran faktor skala linear.

Bagaimana Proximitor Sensor 330180-90-00 dipasang secara fisik?

Model khusus ini dilengkapi rumah pemasangan panel, yang memiliki alas pemasangan datar dengan empat lubang instalasi untuk pemasangan langsung pada panel atau sekat. Model ini tidak dirancang untuk instalasi rel DIN, kecuali bantalan adaptor opsional diperoleh secara terpisah.

Apakah 330180-90-00 memiliki persetujuan lembaga untuk area berbahaya?

Tidak, opsi -00 menunjukkan bahwa persetujuan lembaga tidak diperlukan. Model ini dirancang untuk lokasi industri standar yang tidak berbahaya.

Metode sambungan kabel lapangan apa yang digunakan Proximitor Sensor ini?

Sensor ini menggunakan terminal strip SpringLoc yang tidak memerlukan alat instalasi khusus dan memudahkan sambungan kabel lapangan yang kokoh sekaligus mencegah terminal longgar akibat getaran.
