Sensor Proximitor Bently Nevada 330180-90-05 3300 XL

SKU 330180-90-05

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 330180-90-05
Negara asal:Amerika Serikat
Jenis Produk: Sensor Proximitor 3300 XL
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 246g
Dimensi: 81,3 mm x 61,0 mm x 50,8 mm (T x W x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

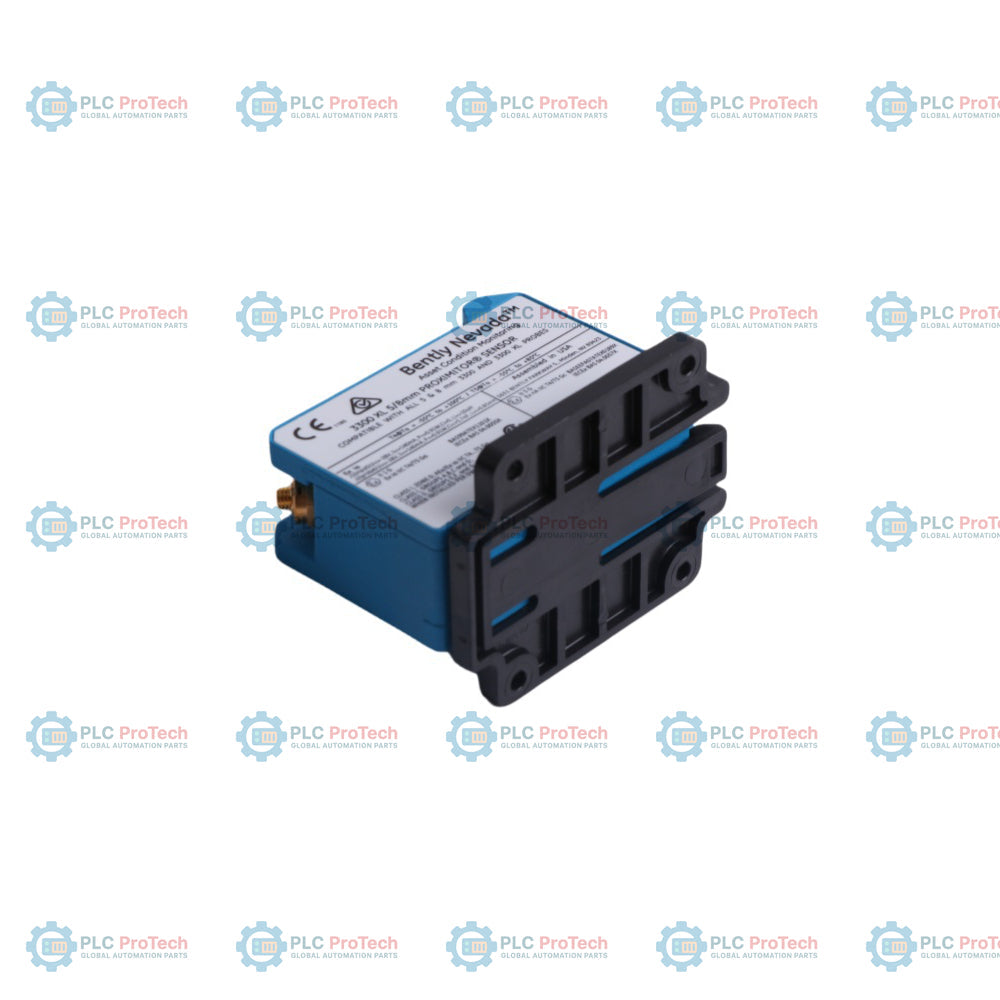

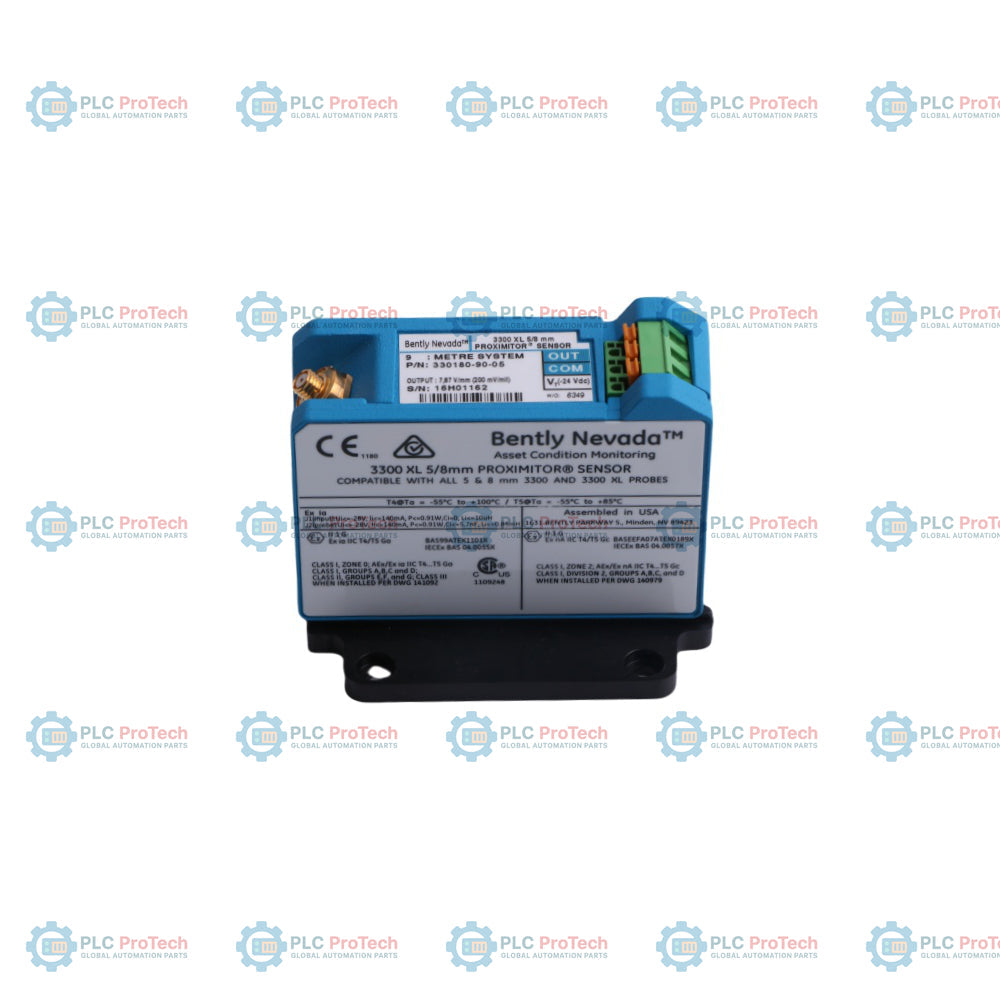

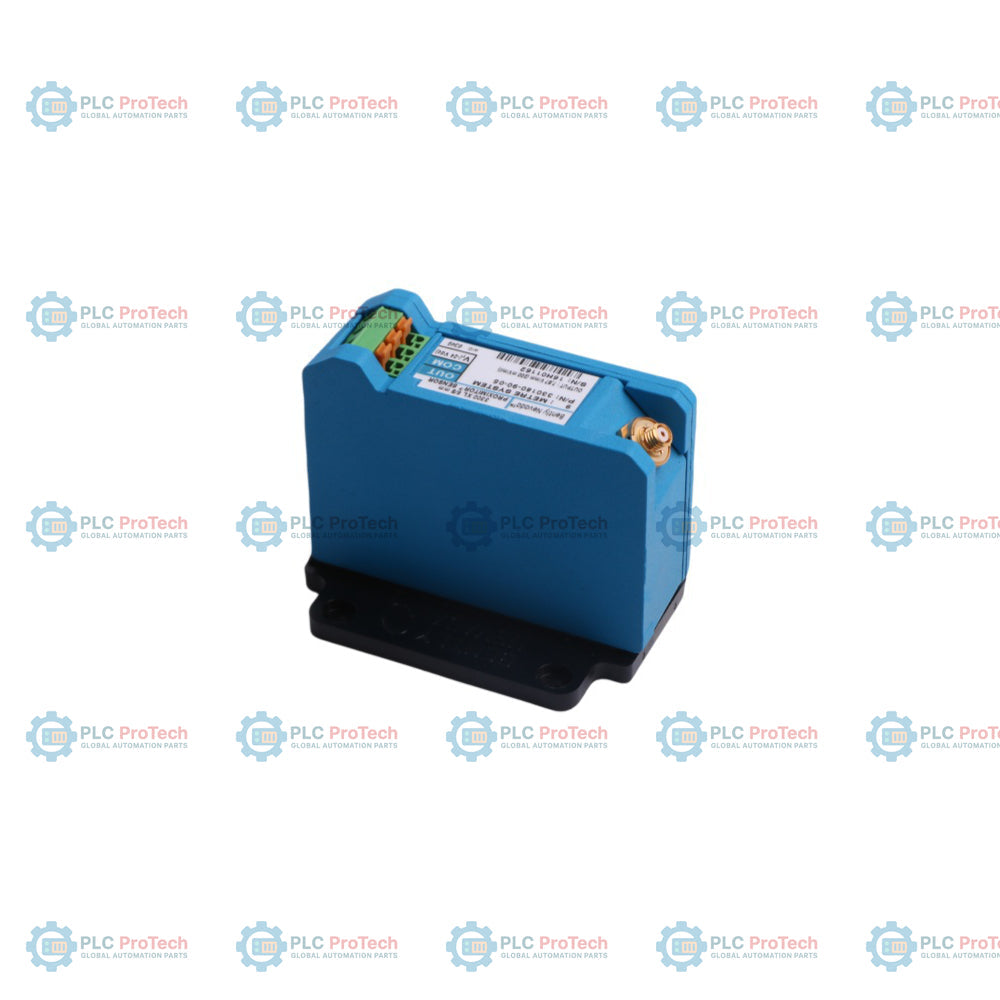

Opsi 90 (panjang sistem 9,0 meter, pemasangan panel) dan Opsi 05 (persetujuan CSA, ATEX, IECEx) menetapkan konfigurasi Sensor Proximitor 3300 XL ini — 330180-90-05. Sensor nonkontak ini merupakan modul pengondisi inti untuk sistem transduser kedekatan Bently Nevada 3300 XL, yang digunakan untuk mengukur getaran poros radial, posisi dorong aksial, dan kecepatan pada mesin industri berputar. Unit ini menampung rangkaian osilator dan demodulator khusus yang menghasilkan sinyal frekuensi radio, menggerakkan probe arus eddy yang terhubung, dan mengondisikan sinyal balik menjadi tegangan analog kontinu yang proporsional dengan jarak celah dinamis.

Varian pemasangan panel ini memiliki pelat pemasangan 4 lubang terstandardisasi dengan jejak yang identik dengan desain Proximitor lama, sehingga mempermudah peningkatan sistem lama. Alas pemasangan aluminium menyediakan isolasi listrik bawaan, sehingga tidak memerlukan pelat isolator terpisah. Dikalibrasi untuk sistem 9,0 meter, 330180-90-05 memerlukan pencocokan tepat dengan probe kedekatan 3300 XL 8 mm dan kabel ekstensi yang jika dijumlahkan memiliki panjang fisik total tepat 9,0 meter. Kepatuhan Opsi 05 menambahkan perlindungan tersertifikasi untuk lokasi berbahaya, sehingga memungkinkan penerapan yang aman berdasarkan standar keselamatan intrinsik dan non-percikan/non-pemicu global.

Fitur

Konfigurasi Opsi 90 menetapkan kalibrasi panjang sistem 9,0 meter yang sesuai untuk pemasangan panel 4 lubang.
Persetujuan lembaga Opsi 05 memberikan keselamatan tersertifikasi untuk lokasi berbahaya berdasarkan persetujuan CSA, ATEX, dan IECEx.
Jejak pemasangan panel yang terstandardisasi menyediakan kompatibilitas mundur dengan sensor Proximitor Bently Nevada lama.
Isolasi listrik terintegrasi pada alas pemasangan menghilangkan kebutuhan akan perangkat isolator terpisah.
Konektor blok terminal SpringLoc menyediakan sambungan kabel lapangan yang aman tanpa memerlukan alat instalasi khusus.
Imunitas RF/EMI tingkat lanjut memenuhi standar CE Eropa tanpa memerlukan konduit berpelindung khusus atau enklosur logam.

Aplikasi

Pengukuran getaran poros radial dan posisi dinamis pada turbin, kompresor, dan pompa berkecepatan tinggi.
Pemantauan posisi dorong aksial dan eksentrisitas poros dalam aplikasi pembangkitan listrik dan petrokimia.
Pengondisian input kecepatan dan takometer secara kontinu pada motor, generator, dan kipas industri.
Loop pemantauan perlindungan mesin yang terhubung ke rak Seri Bently Nevada 3500.

Informasi Pemesanan

Opsi / Segmen	Kode pada SKU Ini	Deskripsi / Makna
Nomor Suku Cadang yang Dapat Dipesan	330180-90-05	Sensor Proximitor 3300 XL, panjang sistem 9,0 m, pemasangan panel, disetujui untuk area berbahaya
Opsi A - Opsi Panjang Total dan Pemasangan	90	Panjang sistem 9.0 meter (29.5 kaki), konfigurasi pemasangan panel
Opsi B - Opsi Persetujuan Lembaga	05	Persetujuan CSA, ATEX, IECEx (Secara Intrinsik Aman & Tidak Mudah Menyala)

Spesifikasi Teknis

Produsen	Bently Nevada
Nomor Suku Cadang / Model	330180-90-05
Keluarga Produk	Sensor Proximitor 3300 XL
Panjang Sistem	9.0 meter (29.5 kaki)
Jenis Pemasangan	Pemasangan panel (pola 4 lubang)
Rentang Tegangan Masukan	-17.5 Vdc hingga -26 Vdc (nominal -24 Vdc)
Konsumsi Arus Maksimum	12 mA
Jenis Sinyal Keluaran	Tegangan negatif analog (-1 Vdc hingga -17 Vdc)
Impedansi Keluaran	50 ohm
Rentang Pengukuran Linear	2.0 mm (80 mil), dari 0.25 mm hingga 2.3 mm (10 hingga 90 mil)
Faktor Skala Inkremental (ISF)	7.87 V/mm (200 mV/mil) +/-6.5%
Panjang Pengawatan Lapangan Maksimum	305 meter (1000 kaki) kabel triad berpelindung dengan 3 konduktor
Suhu Pengoperasian	-52 degC hingga +100 degC
Suhu Penyimpanan	-52 degC hingga +105 degC
Dimensi (T x L x D)	81.3 mm x 61.0 mm x 50.8 mm (T x L x D)
Berat	246 g (0.246 kg)

Sambungan dan Antarmuka

Label Terminal	Deskripsi Fungsi
VT	Masukan catu daya (-17.5 Vdc hingga -26 Vdc)
COM	Referensi umum / arde sistem
OUT	Sinyal keluaran tegangan analog (-1 Vdc hingga -17 Vdc)

Panduan Pemasangan

Pasang sensor Proximitor pada permukaan yang bersih dan rata menggunakan dudukan panel terintegrasi; dudukan tersebut menyediakan isolasi listrik integral secara langsung.
Gunakan kabel pengawatan lapangan triad berpelindung dengan 3 konduktor berlapis timah, dengan ukuran kabel mulai dari 0.2 mm2 hingga 1.5 mm2 (16 AWG hingga 24 AWG).
Masukkan kabel langsung ke terminal SpringLoc; tidak diperlukan alat pemasangan atau penjepit khusus.
Batasi total pengawatan lapangan antara sensor Proximitor dan sistem pemantauan hingga maksimum 305 meter (1000 kaki) untuk mencegah penurunan sinyal frekuensi tinggi.
Pastikan kabel probe dan kabel ekstensi mempertahankan radius tekukan minimum 25.4 mm (1.0 inci) selama pemasangan.
Untuk lokasi berbahaya, ikuti diagram pengawatan bersertifikasi untuk persyaratan instalasi yang secara intrinsik aman atau tidak mudah menyala/tanpa percikan.

Kepatuhan dan Sertifikasi

Standar EMC: EN 61000-6-2 (Kekebalan untuk Lingkungan Industri), EN 61000-6-4 (Emisi untuk Lingkungan Industri)
Kepatuhan Lingkungan: Tanda CE, Arahan RoHS 2011/65/EU, kepatuhan terhadap China RoHS (EFUP 15 tahun)
Keselamatan Fungsional: Bersertifikasi SIL 2 (Toleransi Kesalahan Perangkat Keras HFT = 0), mampu mencapai SIL 3 dalam sistem redundan (HFT = 1)
Persetujuan Area Berbahaya (Opsi 05): Sertifikasi CSA, ATEX, dan IECEx untuk instalasi yang secara intrinsik aman (ia) dan tidak mudah menyala/tanpa percikan (nA, ec) di lingkungan berbahaya Kelas I, Divisi 1/2 dan Zona 0/2

FAQ

Apa yang ditentukan oleh opsi -90 pada sensor Proximitor 330180-90-05?

Opsi -90 menentukan kalibrasi panjang total sistem 9,0 meter, yang dikonfigurasi untuk pemasangan panel tradisional dengan jejak dasar 4 lubang.

Dapatkah saya menggunakan sensor Proximitor ini dengan probe 5 meter dan kabel ekstensi?

Tidak, sensor ini dikalibrasi khusus untuk panjang sistem 9,0 meter. Sensor ini harus dipasangkan dengan probe dan kabel ekstensi 3300 XL yang jika digabungkan berjumlah tepat 9,0 meter.

Sertifikasi apa yang diberikan oleh opsi -05?

Opsi -05 memberikan persetujuan CSA, ATEX, dan IECEx untuk instalasi yang aman secara intrinsik dan tidak mudah menyala di lingkungan berbahaya yang diklasifikasikan.

Apakah sensor Proximitor ini memerlukan pelat isolasi eksternal?

Tidak, dasar pemasangan panel sensor Proximitor 3300 XL dirancang dengan isolasi listrik integral, sehingga tidak memerlukan pelat isolator terpisah.

Jenis sinyal keluaran listrik apa yang disediakan sensor?

Sensor ini menyediakan keluaran tegangan analog kontinu mulai dari -1 Vdc hingga -17 Vdc, dengan faktor skala nominal 7,87 V/mm (200 mV/mil) pada rentang linear.
