Bently Nevada 330180-X1-05MOD：145004-83 3300 XL Sensor Proximitor

Deskripsi

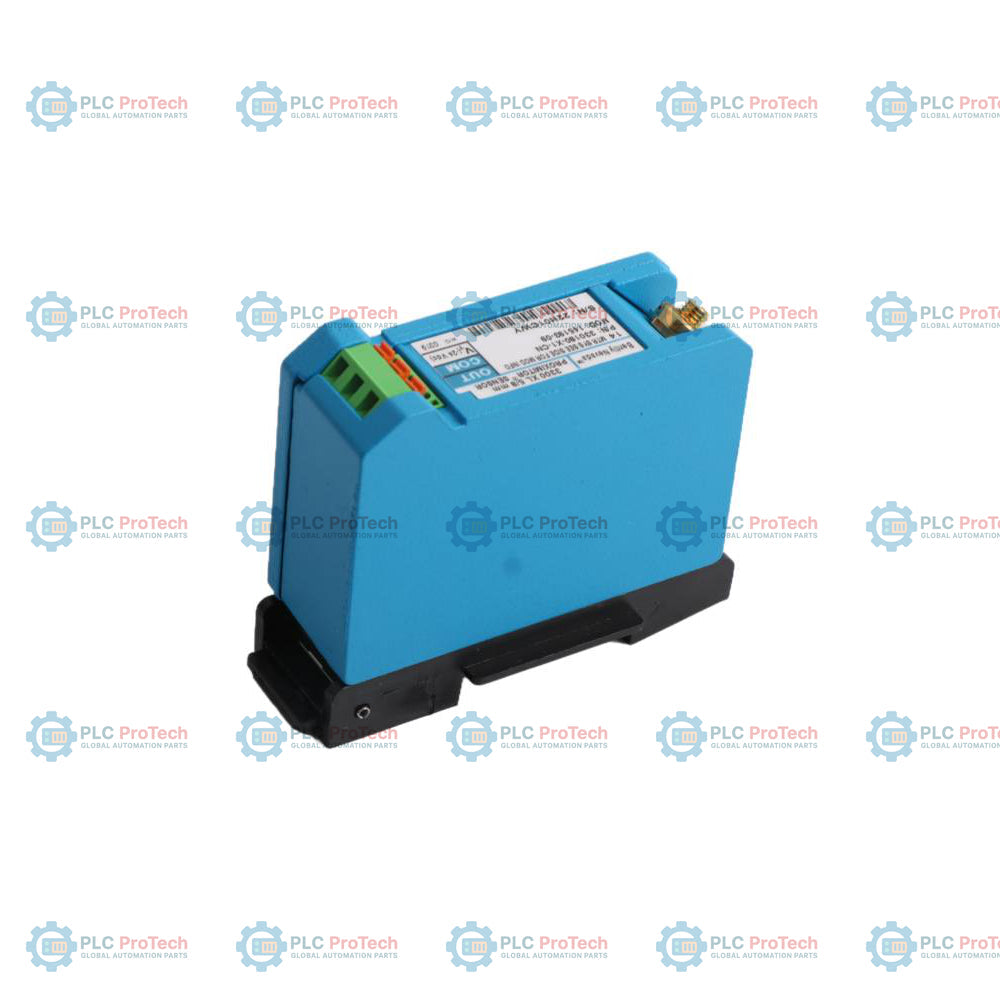

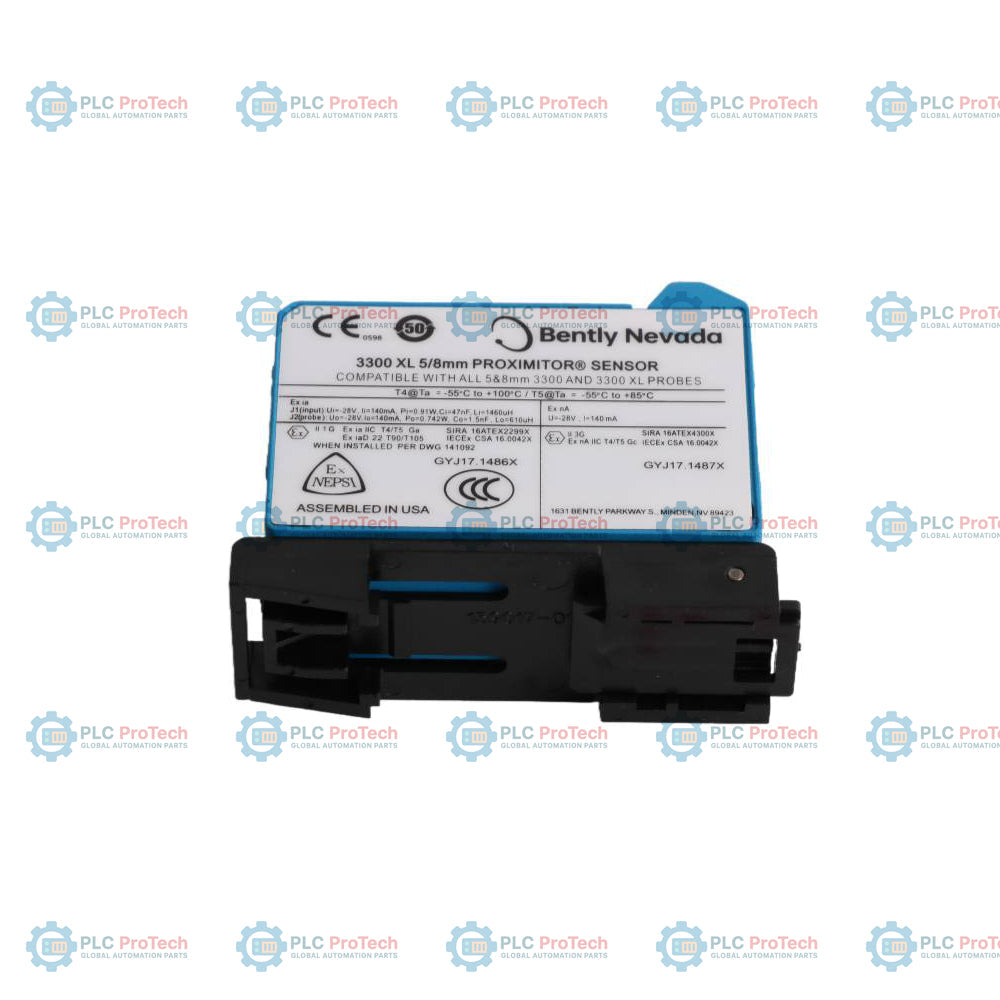

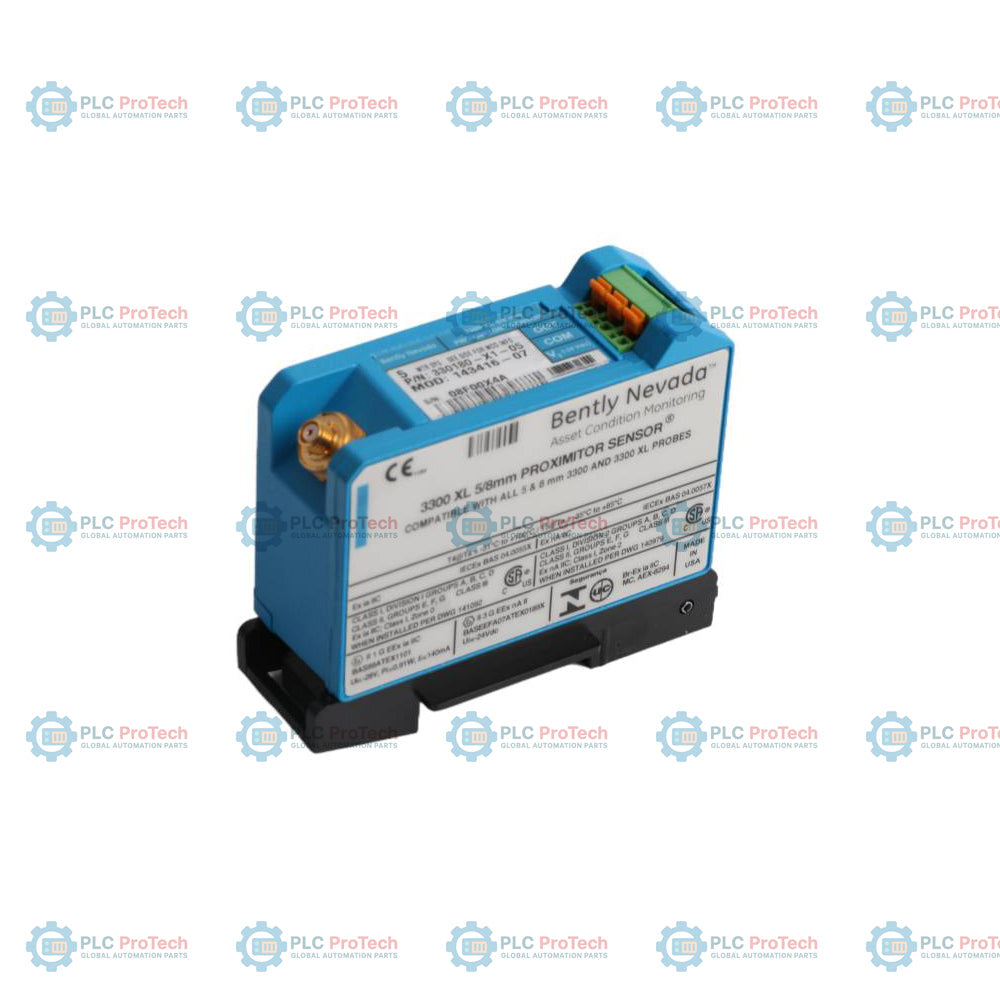

330180-X1-05MOD:145004-83 adalah komponen Sensor Proximitor 3300 XL 8 mm yang dirancang untuk diintegrasikan ke dalam sistem transduser proximity arus eddy. Unit ini menyediakan pengukuran perpindahan tanpa kontak untuk mesin berputar kritis, termasuk pemantauan getaran poros turbin dan kompresor serta posisi aksial. Konfigurasi khusus ini mencakup modifikasi khusus (MOD:145004) untuk memenuhi persyaratan pemasangan atau kinerja tertentu dalam rangkaian pemantauan 3300 XL. Sensor Proximitor merupakan elemen inti dari rangkaian transduser yang terdiri dari probe, kabel ekstensi, dan unit Proximitor ini. Sensor ini mengondisikan sinyal RF frekuensi tinggi dari probe dan menghasilkan sinyal tegangan proporsional ke sistem pemantauan. Platform 3300 XL dikenal memiliki kompatibilitas dan konsistensi listrik, sehingga probe dan kabel dapat dipertukarkan tanpa memerlukan kalibrasi ulang sensor Proximitor, asalkan panjang sistem tetap sesuai (biasanya total 5 meter atau 9 meter).

Fitur

• Sensor Proximitor: kompatibel dengan 3300 XL 8 mm
• Konfigurasi Khusus: mencakup spesifikasi MOD:145004 untuk persyaratan aplikasi tertentu
• Jenis Pengukuran: perpindahan arus eddy tanpa kontak
• Kompatibilitas Sistem: dirancang untuk digunakan dengan probe dan kabel ekstensi 3300 XL 8 mm
• Kalibrasi: skala keluaran yang konsisten di seluruh komponen sistem 3300 XL

Aplikasi

• Pemantauan kondisi bantalan film fluida pada turbin dan kompresor
• Pengukuran posisi aksial dan getaran poros
• Perlindungan mesin berputar dalam industri pembangkitan listrik, petrokimia, serta minyak dan gas
• Pemantauan peralatan kritis yang menggunakan platform transduser 3300 XL 8 mm

Informasi Pemesanan

Opsi	Kode pada SKU Ini	Deskripsi
Nomor Suku Cadang yang Dapat Dipesan	330180-X1-05MOD:145004-83	Sensor Proximitor 3300 XL 8 mm (Khusus)
Segmen A (Pemasangan/Panjang)	X1	Konfigurasi Khusus
Segmen B (Modifikasi)	05MOD:145004	Versi Modifikasi 145004
Segmen C	83	Konfigurasi Khusus

Spesifikasi Teknis

Produsen	Bently Nevada (Baker Hughes)
Nomor Suku Cadang	330180-X1-05MOD:145004-83
Kompatibilitas Sistem	Sistem Transduser 3300 XL 8 mm
Daya Masukan	-17.5 Vdc hingga -26 Vdc pada maksimum 12 mA
Suhu Pengoperasian	-51 degC hingga +100 degC
Suhu Penyimpanan	-51 degC hingga +105 degC
Pemasangan	Kompatibel dengan panel atau rel DIN (tergantung pada rumahnya)

Panduan Pemasangan

• Pastikan sensor Proximitor dipasang di area yang bebas dari kelembapan berlebih dan lingkungan korosif.
• Gunakan rumah Bently Nevada yang sesuai (misalnya, Rumah Serbaguna 3300 XL) untuk pemasangan di area berbahaya.
• Pastikan total panjang sistem (Probe + Kabel Ekstensi + Proximitor) sesuai dengan standar 5 m atau 9 m yang telah dikalibrasi.
• Terapkan praktik pembumian dan pelindung yang tepat untuk mencegah interferensi elektromagnetik.
• Rujuk Manual Sistem Transduser 3300 XL 8 mm (Dokumen 141194) untuk petunjuk perkabelan dan strip terminal khusus.

Kepatuhan dan Sertifikasi

• Sesuai dengan CE
• Sesuai dengan RoHS
• Bersertifikasi CSA, ATEX, IECEx (verifikasi kompatibilitas sistem secara menyeluruh berdasarkan gambar pemasangan)
