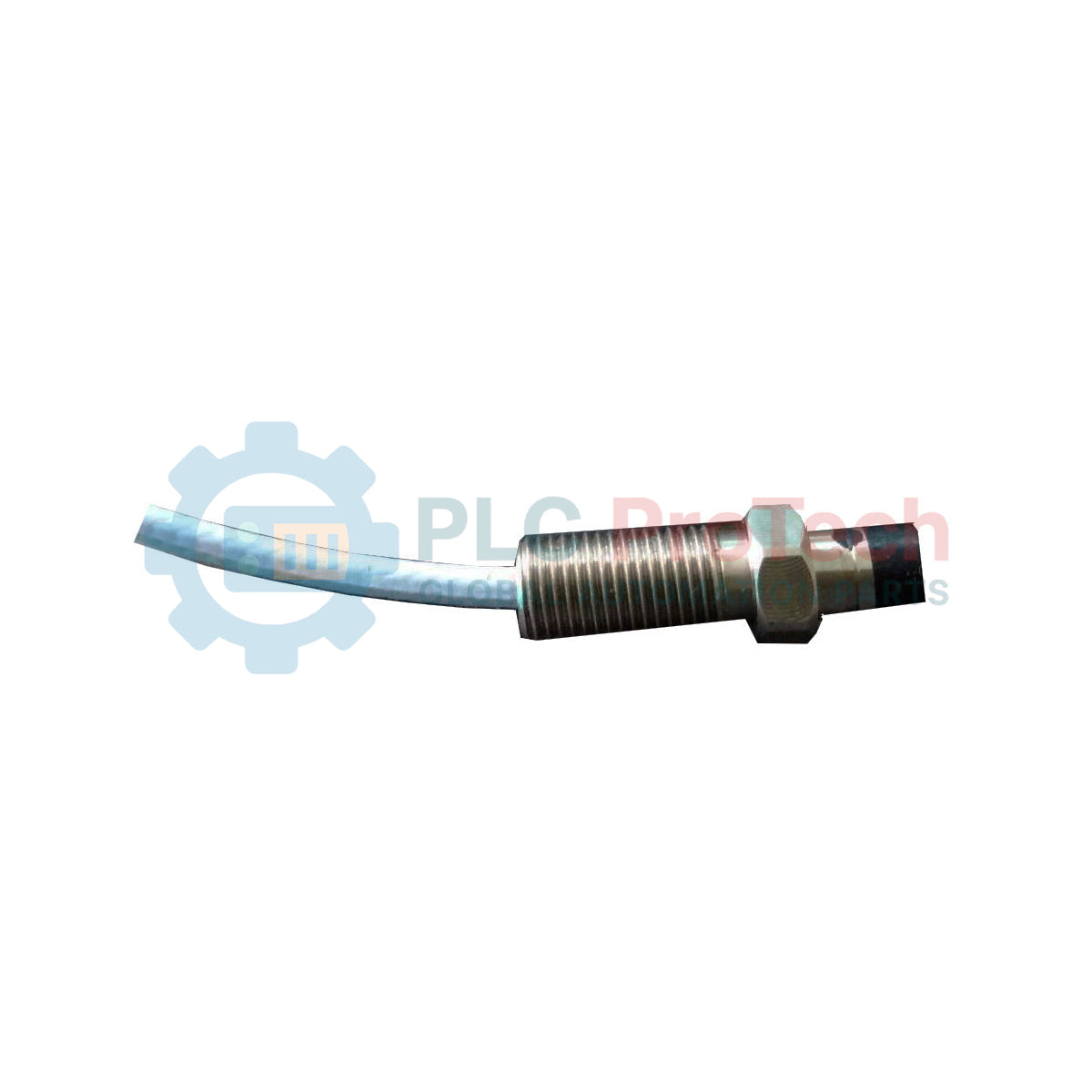

Bently Nevada 330195-02-12-10-CN Probe Mount Terbalik Rentang Suhu Diperpanjang (ETR) 8 mm 3300 XL

Ikhtisar Produk

Bently Nevada 330195-02-12-10-CN adalah probe proximity arus eddy 8 mm khusus yang merupakan bagian dari seri 3300 XL Extended Temperature Range (ETR). Transduser ini dirancang khusus untuk aplikasi pemasangan terbalik di mana probe harus dipasang dari dalam housing mesin atau melalui selongsong probe. Versi ETR ini memiliki rating suhu operasi yang jauh lebih tinggi dibandingkan probe standar, menjadikannya pilihan utama untuk memantau getaran radial dan posisi aksial pada turbin uap, turbin gas, dan mesin berputar berpanas tinggi lainnya.

Model khusus ini memiliki ulir 3/8-24 UNF dan dikonfigurasi dengan panjang kabel total 1,0 meter (3,3 kaki). Akhiran "CN" menunjukkan kepatuhan terhadap sertifikasi area berbahaya khusus negara, termasuk persetujuan NEPSI untuk pasar China. Ketika dipadukan dengan kabel ekstensi 3300 XL ETR dan sensor Proximitor, sistem ini memberikan faktor skala linier stabil sebesar 7,87 V/mm (200 mV/mil) bahkan dalam kondisi siklus termal ekstrem.

Konfigurasi Teknis

Informasi Pemesanan

Probe pemasangan terbalik berbeda dari probe pemasangan standar dalam housing mekanisnya. Pastikan nomor bagian sesuai dengan celah internal mesin dan kalibrasi sensor Proximitor yang bersangkutan.

Catatan Teknik & Instalasi

Pertimbangan Pemasangan Terbalik:

Berbeda dengan probe standar, seri 330195 dirancang untuk dipasang dengan cara diputar ke dalam housing dari "belakang." Ini biasanya diperlukan saat menggunakan rakitan housing probe Bently Nevada atau ketika ruang internal mesin menghalangi akses dari sisi depan standar. Pastikan routing kabel internal tidak melebihi radius tikungan minimum 25,4 mm (1,0 in) untuk mencegah degradasi sinyal koaksial.

Manajemen Ekspansi Termal:

Probe Extended Temperature Range (ETR) dirancang untuk lingkungan hingga 260°C (500°F). Saat mengatur celah probe pada suhu ambient, insinyur harus memperhitungkan ekspansi termal poros mesin dan rumahnya. Kegagalan menghitung "celah panas" dapat menyebabkan ujung probe bersentuhan dengan poros (menggesek) atau bergerak keluar dari rentang linier selama operasi.

Integritas Kabel di Zona Panas Tinggi:

Kabel integral sepanjang 1,0 meter memiliki rating suhu yang sama dengan ujung probe. Namun, saat kabel keluar dari zona suhu tinggi dan terhubung ke kabel ekstensi, sambungan ClickLoc™ harus ditempatkan di lokasi yang kering dan terlindungi. Penggunaan pelindung konektor silikon wajib di lingkungan kabut minyak untuk mencegah cairan "meresap" ke inti koaksial, yang menyebabkan pergeseran sinyal.

Grounding & Pelindung:

Pertahankan grounding titik tunggal. Pelindung koaksial harus di-grounding hanya di ujung Proximitor (biasanya di rak monitor). Di lingkungan dengan interferensi tinggi seperti ruang turbin gas, pastikan kabel ekstensi dialirkan melalui saluran khusus yang di-grounding untuk menjaga rasio sinyal terhadap noise yang tinggi.

FAQ Pemecahan Masalah

Q: Bisakah saya menggunakan kabel ekstensi 3300 XL standar dengan probe ETR ini?

A: Meskipun secara fisik kompatibel, untuk akurasi maksimal pada suhu tinggi, Anda harus menggunakan kabel ekstensi 3300 XL ETR. Kabel standar mungkin tidak tahan panas atau tidak memberikan kompensasi suhu yang diperlukan.

Q: Bagaimana cara memverifikasi celah pada probe pemasangan terbalik?

A: Gunakan voltmeter digital pada terminal output Proximitor. Untuk sistem 3300 XL, celah tengah biasanya dicapai pada -10,0 Vdc. Sesuaikan posisi probe dalam selongsong pemasangan terbalik sampai nilai ini stabil.

Q: Apa yang menunjukkan kegagalan probe terkait suhu?

A: Jika tegangan celah DC bergeser secara signifikan saat mesin memanas, tetapi posisi poros diketahui stabil, kumparan sensor atau sambungan koaksial mungkin mengalami kegagalan akibat stres termal.

Q: Apa perbedaan antara persetujuan standar "02" dan "CN"?

A: Secara fungsional, probe tersebut identik. Versi "CN" secara khusus diberi label dan didokumentasikan untuk memenuhi persyaratan impor dan keselamatan regulasi Republik Rakyat Tiongkok (NEPSI).
