Deskripsi

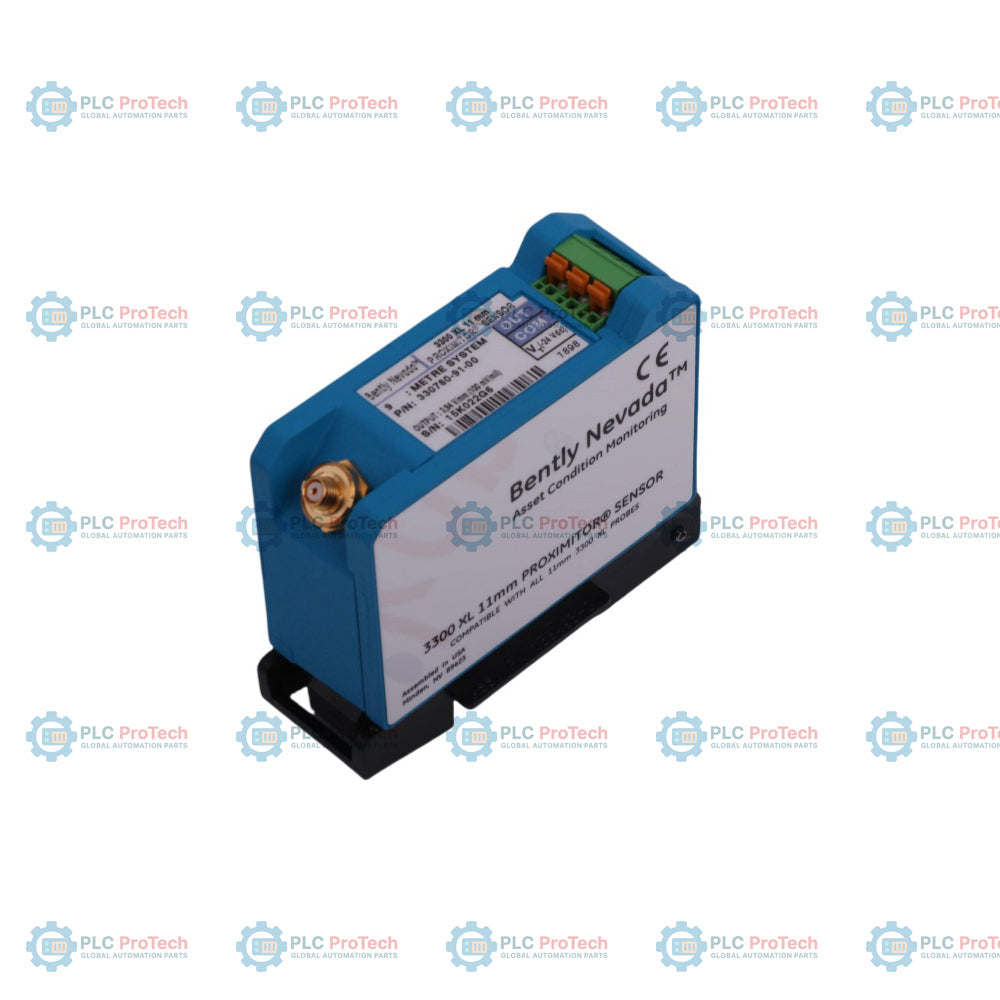

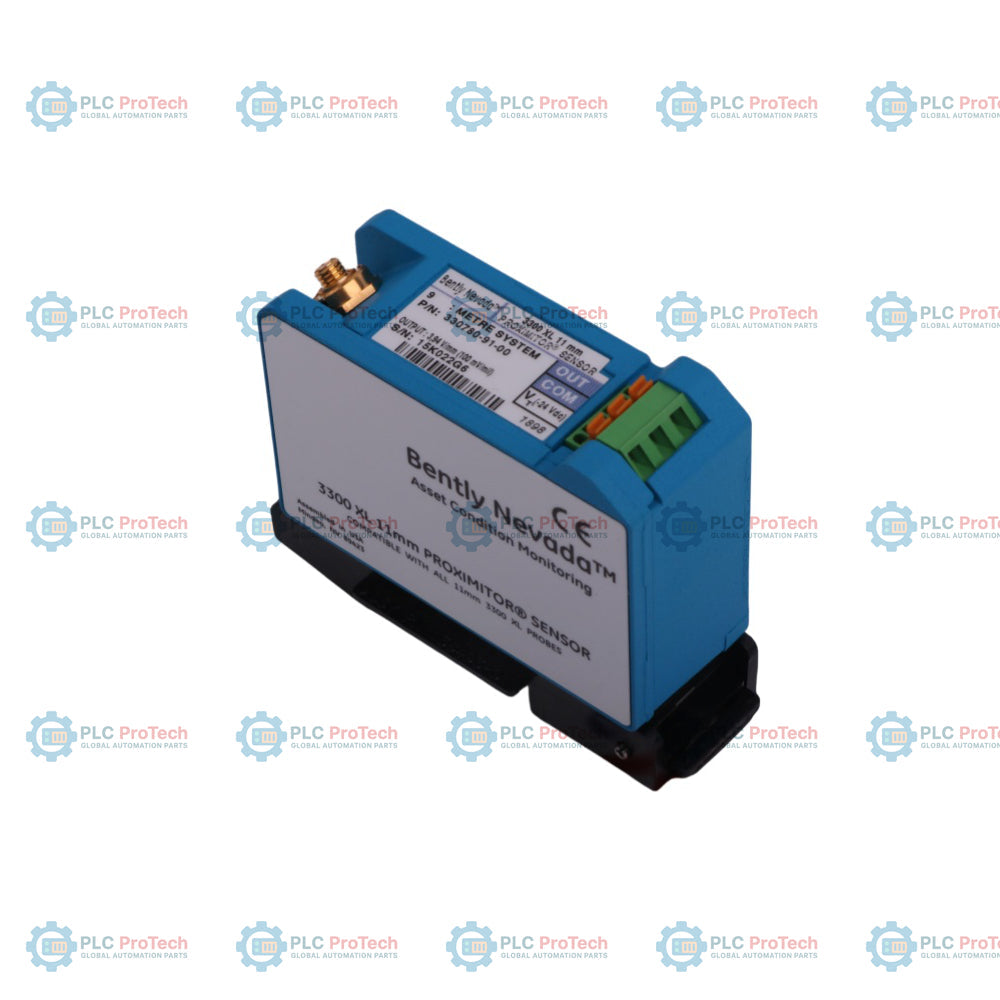

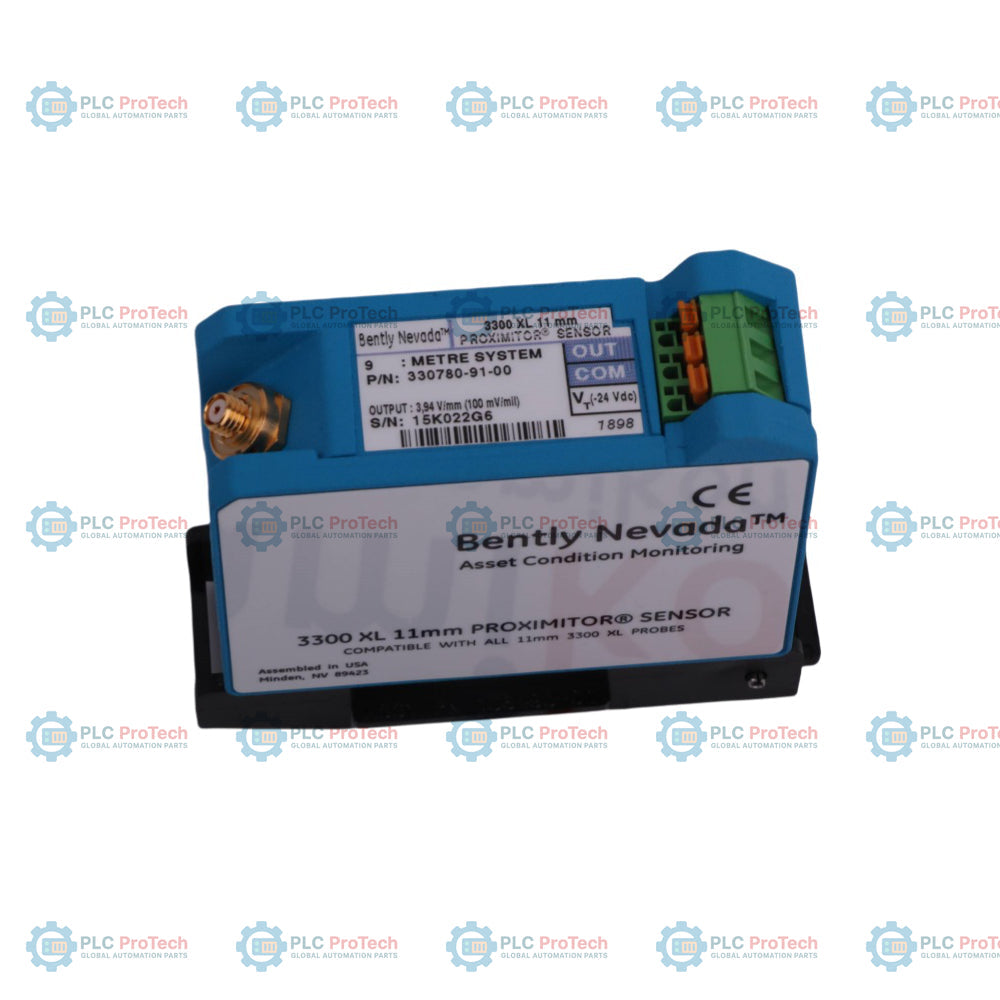

330780-91-00: Sensor Proximitor 3300 XL 11 mm yang dikonfigurasi untuk panjang sistem total 9,0 meter dengan dudukan rel DIN 35 mm dan tanpa persetujuan area berbahaya. Konfigurasi khusus ini beroperasi dalam sistem transduser kedekatan 3300 XL 11 mm, menerima input dari probe 11 mm dan kabel ekstensi yang kompatibel untuk menghasilkan tegangan linear yang sebanding dengan jarak antara ujung probe dan permukaan target.

Sensor yang dipasang pada rel DIN ini memiliki faktor skala 3,94 V/mm (100 mV/mil). Sensor ini digunakan pada mesin berputar kritis seperti turbin uap, kompresor, dan pompa untuk mengukur posisi dorong aksial, getaran radial, dan sinyal referensi fase. Opsi panjang sistem 9,0 meter memerlukan panjang total probe dan kabel ekstensi yang sesuai, yaitu 9,0 meter, untuk mempertahankan kalibrasi dan kinerja sistem.

Fitur

• Opsi 91 menetapkan panjang sistem total 9,0 meter (29,5 kaki), yang memungkinkan koneksi jarak jauh antara probe dan sensor.
• Adaptor dudukan rel DIN terintegrasi memungkinkan pemasangan langsung pada rel DIN standar 35 mm.
• Opsi 00 menunjukkan bahwa persetujuan lembaga untuk area berbahaya tidak diperlukan untuk unit ini.
• Kompatibel dengan probe kedekatan Bently Nevada 3300 XL 11 mm dan kabel ekstensi 330730.
• Rumah aluminium A380 menyediakan perlindungan fisik dan integritas struktural di lingkungan industri.
• Konektor ClickLoc koaksial menyediakan sambungan yang aman ke kabel ekstensi dengan kontak kuningan berlapis emas.
• Sambungan terminal menyediakan titik pengkabelan yang aman untuk koneksi VT, COM, dan OUT.

Aplikasi

Aplikasi pemantauan getaran dan posisi mesin yang umum meliputi:

• Pengukuran posisi aksial (dorong) pada turbin uap dan gas.
• Pengukuran ekspansi diferensial ramp pada turbin uap industri.
• Pemantauan getaran rotor dan poros pada mesin dengan bantalan film fluida.
• Penginderaan takometer, referensi fase (Keyphasor), dan sinyal kecepatan nol pada poros berputar.
• Pengukuran posisi batang atau penurunan batang pada kompresor bolak-balik.

Informasi Pemesanan

Spesifikasi Teknis

Sambungan dan Antarmuka

Panduan Instalasi

Pastikan praktik pemasangan dan kelistrikan yang benar selama instalasi:

• Pasang Sensor Proximitor pada rel DIN standar 35 mm. Pastikan tersedia ruang yang cukup untuk menggeser unit masuk atau keluar dari rel.
• Pastikan panjang total sistem tetap terkalibrasi. Sensor 330780-91-00 memiliki panjang sistem 9.0 meter dan harus dipasangkan dengan kombinasi probe dan kabel ekstensi yang total panjangnya 9.0 meter (misalnya, probe 1.0 m + kabel ekstensi 8.0 m, atau probe 5.0 m + kabel ekstensi 4.0 m).
• Pastikan semua terminal kabel lapangan dikencangkan sesuai spesifikasi. Gunakan kabel triad berpelindung berukuran 0.2 hingga 1.5 mm2 (16 hingga 24 AWG).
• Jangan melebihi jarak maksimum pemasangan kabel lapangan sebesar 305 meter (1000 kaki) antara Sensor Proximitor dan monitor pemantau.
• Saat menyambungkan kabel probe ke kabel ekstensi, kencangkan konektor koaksial ClickLoc terlebih dahulu dengan tangan, lalu kencangkan hingga torsi maksimum yang direkomendasikan sebesar 0.565 N-m (5 in-lb). Jangan gunakan alat yang dapat merusak pelapisan emas.

Kepatuhan dan Sertifikasi
