Deskripsi

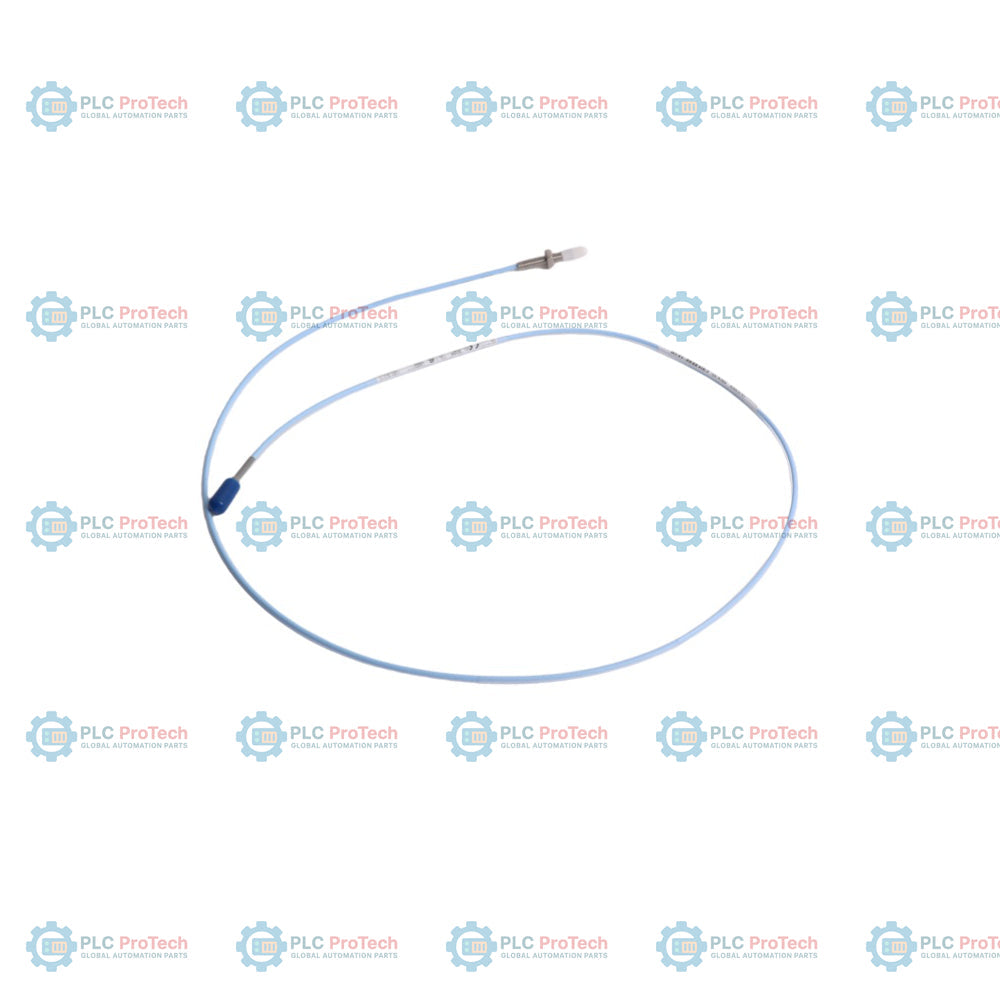

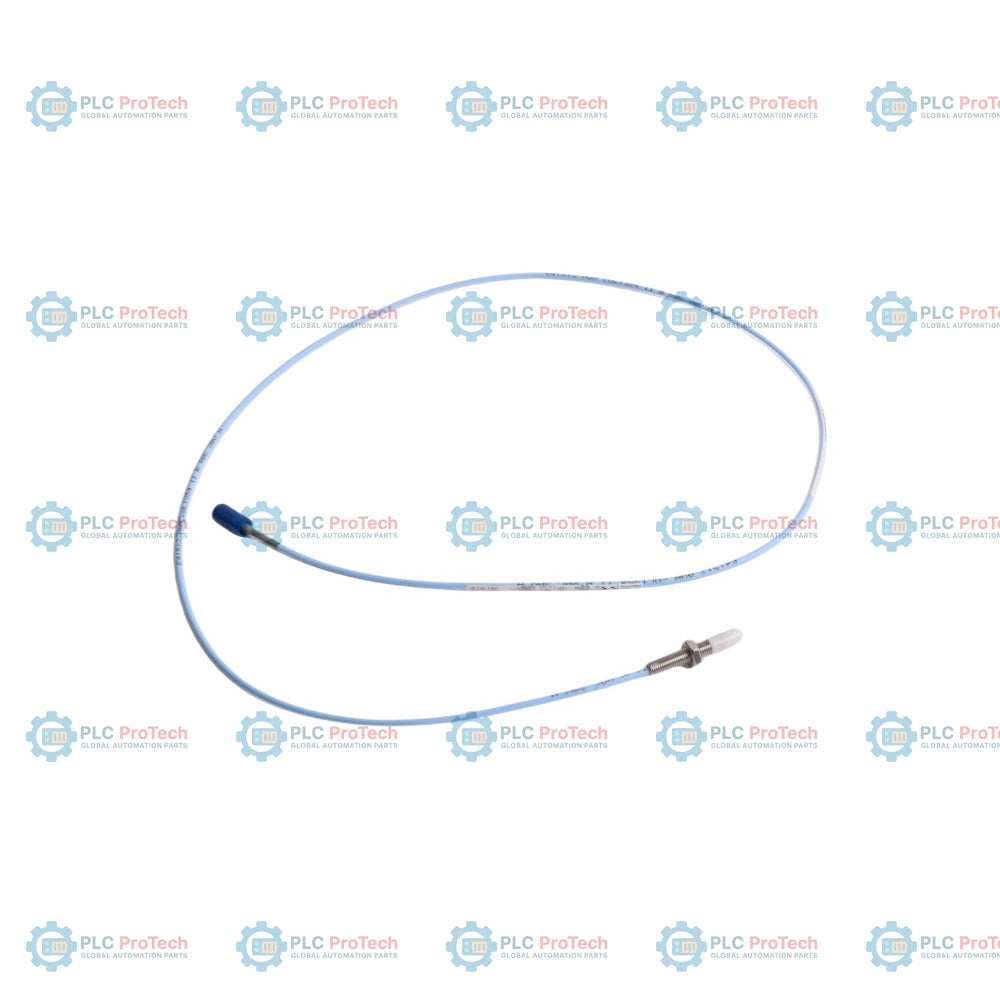

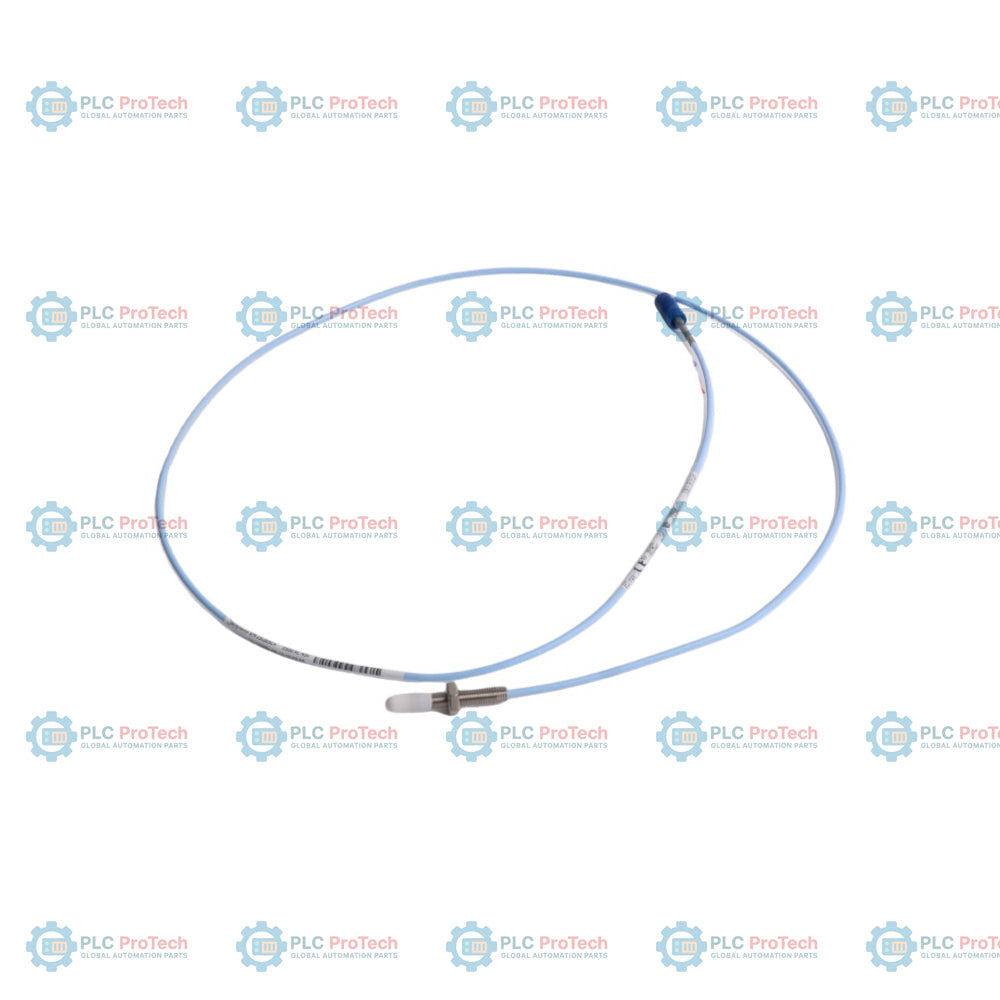

330901-00-12-05-02-05: Konfigurasi probe proksimitas 3300 NSv ini ditentukan oleh casing baja 1/4-28 UNF-2A berulir penuh tanpa pelindung eksternal, dengan panjang tanpa ulir Opsi 00 sebesar 0,0 inci, panjang casing Opsi 12 sebesar 1,2 inci, dan panjang total probe Opsi 05 sebesar 0,5 meter (20 inci). Produk ini termasuk dalam Sistem Transduser 3300 XL NSv, yang direkayasa untuk pengukuran nonkontak terhadap getaran poros dan posisi aksial pada konfigurasi mesin dengan area target terbatas atau celah mekanis sempit.

Varian khusus ini memadukan kabel koaksial standar 75 ohm tanpa pelindung dengan konektor koaksial ClickLoc betina miniatur (Opsi 02), serta dilengkapi paket persetujuan berbagai lembaga Opsi 05 untuk area berbahaya. Probe 3300 NSv beroperasi menggunakan teknologi arus eddy, menyediakan faktor skala yang setara dengan transduser standar sekaligus mempertahankan bentuk yang sangat kompak untuk mencegah crosstalk dan gangguan tampilan samping pada komponen mekanis dengan lubang kecil.

Fitur

• Bodi Berulir Penuh: Panjang tanpa ulir Opsi 00 memungkinkan pemasangan casing rata langsung ke lubang berulir pada mesin.
• Casing Kompak 1,2 Inci: Opsi 12 menyediakan panjang keseluruhan casing 1,2 inci yang sesuai untuk profil dengan celah internal sempit.
• Konfigurasi Kabel Pendek: Panjang total probe Opsi 05 sebesar 0,5 meter memungkinkan perutean yang rapi dan langsung ke sambungan kabel ekstensi.
• Kabel Standar Tanpa Pelindung: Opsi 02 menyediakan kabel koaksial FEP berisolasi 75 ohm tanpa pelindung yang diakhiri dengan konektor ClickLoc betina miniatur.
• Klasifikasi Area Berbahaya: Opsi 05 menyediakan beberapa sertifikasi global (CSA, ATEX, IECEx) untuk zona yang aman secara intrinsik dan tidak mudah menyulut.
• Optimalisasi Target Sempit: Dirancang khusus untuk diameter poros kurang dari 13 mm (0,5 inci) dan celah counterbore hingga 9,5 mm (0,375 inci).

Aplikasi

• Pengukuran getaran dinamis poros dan posisi aksial pada mesin berputar dengan lubang kecil.
• Penetrasi casing turbin gas aeroderivatif dan rakitan turbin berkecepatan tinggi.
• Kompresor dan pompa sentrifugal dengan celah radial dan aksial terbatas.
• Pemantauan bantalan film fluida pada ruang mekanis dengan celah sempit.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

• Torsi Pemasangan: Torsi pemasangan yang direkomendasikan untuk rumah 1/4-28 UNF adalah 5.1 N m (45 in lb). Jangan melebihi torsi maksimum terukur sebesar 7.3 N m (65 in lb) untuk mencegah ulir macet atau kerusakan rumah.
• Batas Diameter Target: Pertahankan diameter target datar minimum 8.9 mm (0.35 in) dan minimum yang direkomendasikan 13 mm (0.5 in) untuk memastikan kalibrasi faktor skala yang akurat.
• Pemisahan Ujung: Pertahankan jarak minimal 25 mm (1.0 in) untuk probe posisi aksial atau 23 mm (0.9 in) untuk probe getaran radial guna mencegah crosstalk elektromagnetik.
• Perawatan Konektor: Kencangkan konektor ClickLoc koaksial dengan tangan. Sangat disarankan untuk melindungi sambungan dengan pelindung konektor atau pita silikon guna melindunginya dari oli turbin dan kelembapan.

Kepatuhan dan Sertifikasi

• Direktif EMC: 2014/30/EU (EN 61000-6-2 dan EN 61000-6-4)
• Direktif RoHS: 2011/65/EU (EFUP 15 tahun menurut SJ/T 11364-2024)
• Keselamatan Fungsional: Bersertifikat SIL 2 (HFT=0) dan SIL 3 (HFT=1)
• Area Berbahaya: Beberapa persetujuan keselamatan intrinsik (ia) dan tidak mudah terbakar (nA, ec) berdasarkan standar ATEX, IECEx, dan CSA
