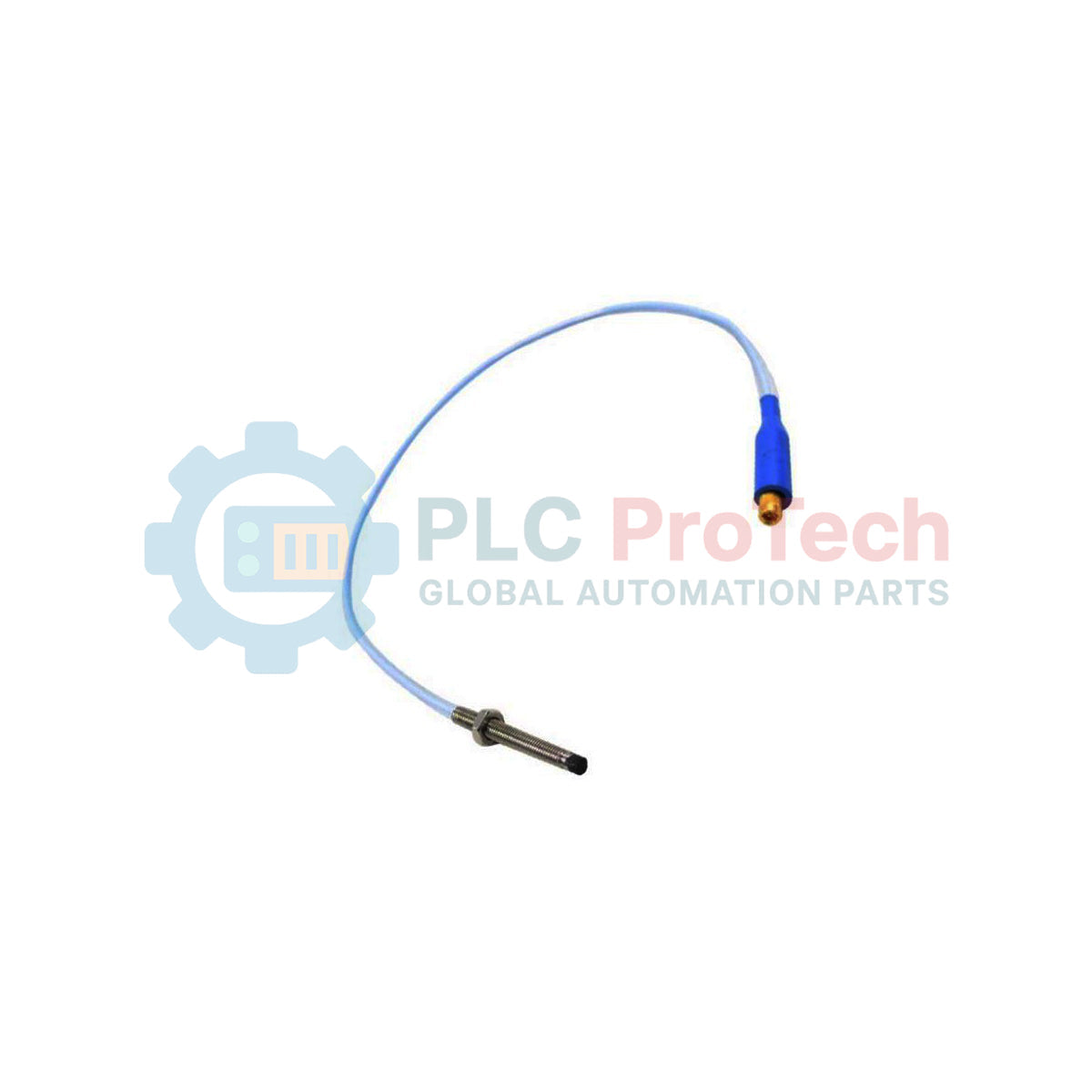

Probe Proksimitas Bently Nevada 330901-00-90-10-01-CN 3300 NSv

Ikhtisar Produk

Bently Nevada 330901-00-90-10-01-CN adalah probe proximity presisi tinggi yang termasuk dalam seri 3300 NSv (Narrow Side View). Sistem transduser ini dirancang khusus untuk aplikasi dengan keterbatasan fisik ketat atau di mana permukaan target kecil, seperti kompresor sentrifugal, pompa, dan turbin kecil. Seri NSv dirancang untuk meminimalkan efek "pandangan samping", memungkinkan probe digunakan dekat dengan permukaan logam tetangga yang dapat mengganggu probe standar 8 mm.

Model spesifik ini memiliki ulir 1/4-28 UNF dan dikonfigurasi dengan panjang keseluruhan kotak 9,0 inci serta panjang total 1,0 meter. Dilengkapi tanpa pelindung baja tahan karat pada kabel dan termasuk konektor ClickLoc koaksial mini dengan pelindung konektor. Sufiks "CN" menunjukkan kepatuhan terhadap standar area berbahaya ATEX/IECEx dan NEPSI Tiongkok, sehingga cocok untuk proyek industri global dan domestik Tiongkok.

Konfigurasi Perangkat Keras

Informasi Pemesanan

Nomor bagian ini dibuat berdasarkan konfigurasi spesifik dari model dasar 330901. Pastikan semua kode sufiks sesuai dengan dokumentasi lapangan yang ada sebelum memesan.

Catatan Instalasi & Rekayasa

Bahan Target dan Finishing Permukaan:

Sistem 3300 NSv dikalibrasi pabrik untuk baja AISI 4140. Jika poros target terbuat dari bahan yang berbeda, output sensor Proximitor memerlukan kalibrasi ulang atau penyesuaian faktor skala. Area target harus setidaknya 1,5 kali diameter ujung probe (sekitar 9,5 mm / 0,375 in) untuk memastikan output linier.

Jarak Pemasangan:

Seri NSv dirancang untuk ruang sempit; namun, jarak minimum sisi 1,5 mm (0,06 in) dari ujung probe ke objek logam di sekitarnya harus dipertahankan untuk mencegah distorsi sinyal. Saat memasang casing 9,0 inci, pastikan probe tidak dipasang terlalu kencang ke braket pemasangan; torsi yang direkomendasikan untuk ulir 1/4-28 UNF adalah 2,3 N·m (20 in·lb).

Perlindungan dan Penataan Kabel:

Model ini (-01) disediakan tanpa pelindung. Di lingkungan dengan risiko mekanis tinggi atau paparan bahan kimia, kabel harus dilindungi menggunakan saluran fleksibel khusus. Semua sambungan koaksial harus tetap bersih dan kering. Pelindung konektor ClickLoc harus dipasang dengan benar untuk menjaga integritas sinyal dan mencegah kontaminasi lingkungan.

Kepatuhan Area Berbahaya:

Kode persetujuan "CN" wajib untuk instalasi di Republik Rakyat Tiongkok yang memerlukan sertifikasi NEPSI. Untuk proyek global, tanda ATEX dan IECEx memastikan probe dapat digunakan dalam sirkuit intrinsik aman (IS) saat dipasangkan dengan sensor Proximitor dan penghalang keselamatan yang disetujui.

FAQ Pemecahan Masalah

Q: Bisakah probe 3300 NSv digunakan dengan Proximitor 3300 XL standar?

A: Tidak. Probe 3300 NSv memerlukan sensor Proximitor 3300 NSv khusus. Menggunakan Proximitor 3300 XL standar akan menghasilkan sensitivitas yang salah dan data yang tidak linier.

Q: Berapa jarak maksimum yang direkomendasikan antara probe dan Proximitor?

A: Panjang total probe ditambah kabel ekstensi harus sesuai dengan desain sensor Proximitor (biasanya 5,0 atau 7,0 meter). Probe khusus ini panjangnya 1,0 meter; oleh karena itu, diperlukan kabel ekstensi 4,0 atau 6,0 meter.

Q: Bagaimana cara mengidentifikasi konektor ClickLoc yang rusak?

A: Jika sinyal getaran menunjukkan "spiking" frekuensi tinggi atau tegangan celah DC tidak stabil, periksa pin tengah koaksial miniatur. Pastikan pelindung konektor tidak retak dan tidak ada kelembapan yang masuk ke sambungan.
