Deskripsi

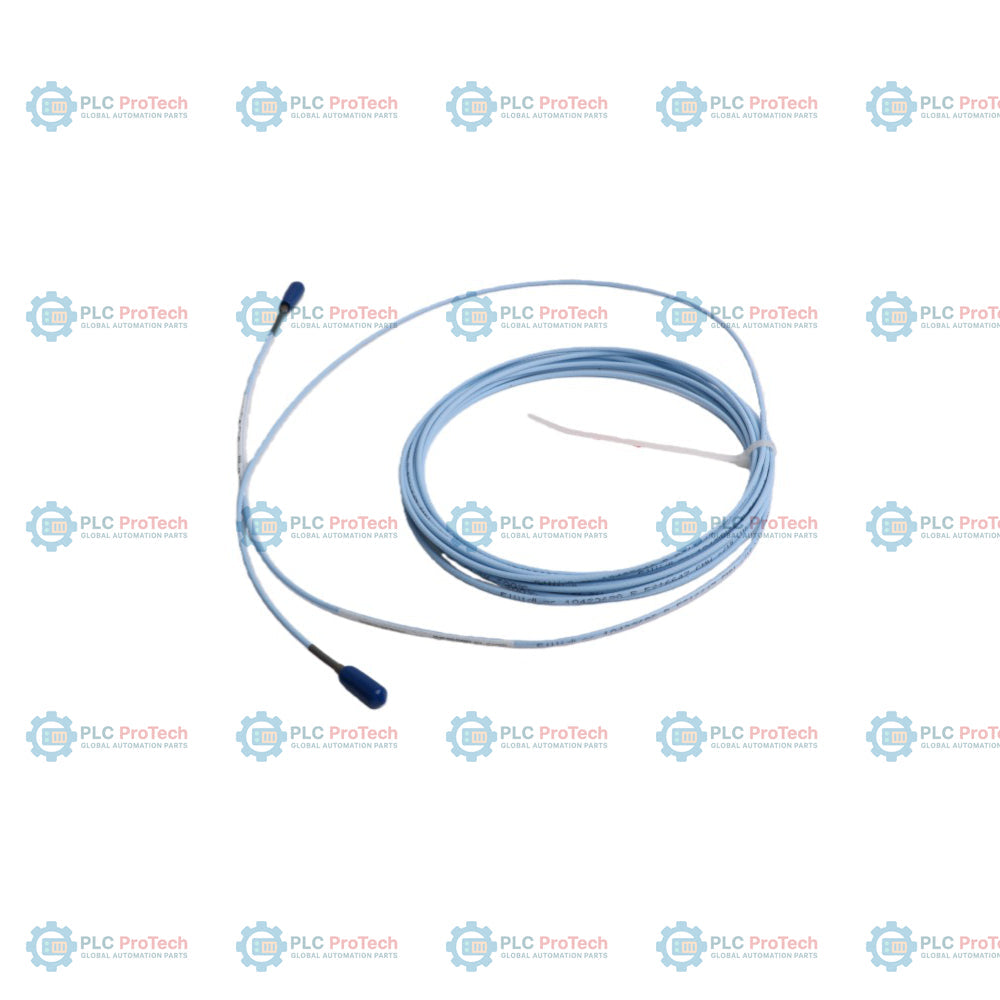

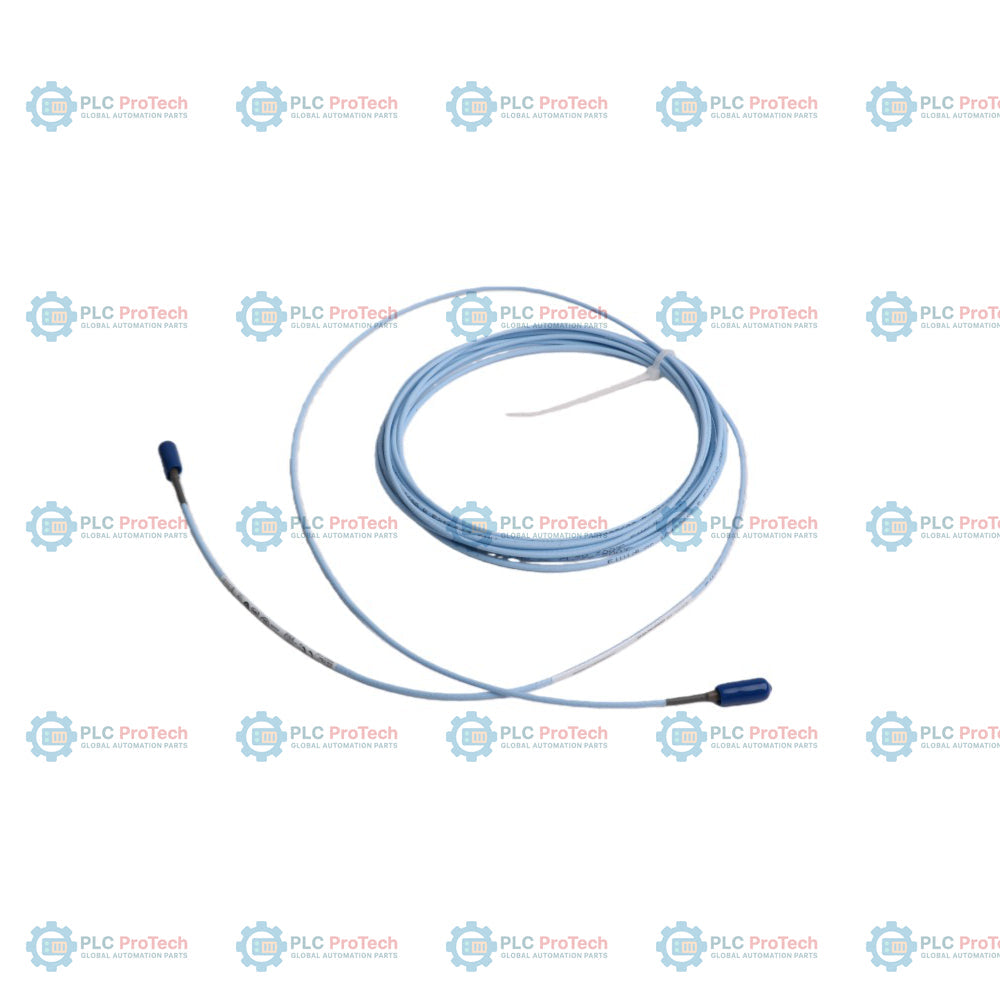

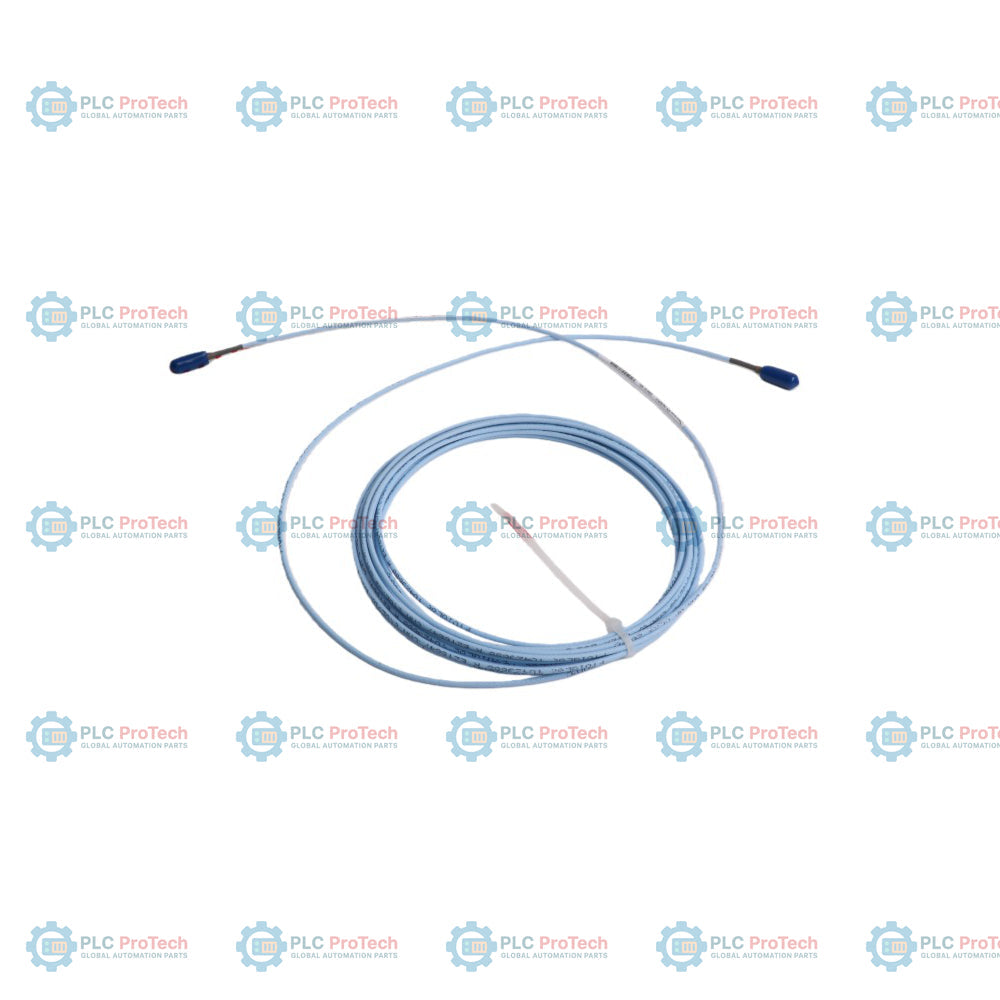

330930-060-02-05 menetapkan kabel ekstensi 3300 NSv ini dengan panjang 6,0 meter, pelindung lapis baja baja tahan karat tanpa jaket FEP, dan beberapa persetujuan lembaga area berbahaya internasional. Kombinasi opsi ini menggunakan lapis baja baja tahan karat yang kuat untuk melindungi kabel koaksial internal 75 ohm dari keausan abrasif, tekanan mekanis, dan dampak lingkungan, sekaligus meniadakan selubung fluoropolimer luar untuk instalasi yang tidak memerlukan perlindungan tambahan terhadap pencucian dengan bahan kimia.

Sebagai penghubung perantara dalam Sistem Transduser Proksimitas 3300 XL NSv, kabel ini mempertahankan kompatibilitas listrik dan mekanis dengan probe proksimitas Bently Nevada 3300 NSv dan sensor Proximitor 330980. Sistem ini dioptimalkan untuk pengukuran getaran mesin dan posisi poros dalam aplikasi dengan geometri target yang sempit atau jarak bebas terbatas, seperti peralatan berputar berdiameter kecil dan turbin gas aeroderivatif.

Fitur

• Panjang kabel 6,0 meter (19,7 kaki) yang sesuai dengan konfigurasi panjang sistem terkalibrasi tertentu.
• Pelindung lapis baja baja tahan karat (tanpa jaket FEP luar) yang melindungi saluran koaksial bagian dalam dari kerusakan fisik dan keausan industri yang parah.
• Opsi Persetujuan Lembaga 05 yang menetapkan beberapa sertifikasi area berbahaya, termasuk CSA, ATEX, dan IECEx.
• Konektor koaksial ClickLoc dari kuningan berlapis emas yang menyediakan mekanisme penguncian mandiri untuk mencegah kelonggaran selama pengoperasian.
• Impedansi karakteristik 75 ohm yang dirancang untuk mempertahankan transmisi sinyal yang stabil tanpa atenuasi.
• Kompatibilitas desain CableLoc yang telah dipatenkan, mampu menahan gaya tarik tinggi hingga 220 N (50 lb) pada antarmuka standar.

Aplikasi

• Pemantauan getaran dan posisi aksial pada turbokompresor berkecepatan tinggi dengan diameter kecil.
• Turbin gas aeroderivatif dan mesin berputar ringkas dengan geometri target yang terbatas.
• Gearbox industri, pompa, dan sentrifus yang memerlukan pelindung mekanis terhadap bahaya fisik eksternal.
• Instalasi di area berbahaya yang memerlukan loop transduser yang aman secara intrinsik atau tidak mudah menyala.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

Untuk mempertahankan kalibrasi sistem sensor yang benar, panjang gabungan probe proksimitas dan kabel ekstensi ini harus sesuai dengan panjang total terkalibrasi sensor Proximitor yang kompatibel (misalnya, memasangkan probe 1,0 meter dengan kabel ekstensi 6,0 meter ini untuk melengkapi sistem 7,0 meter). Pastikan radius tekuk minimum 25,4 mm (1,0 in) dipertahankan di sepanjang jalur kabel. Konektor harus dipasangkan dengan kekencangan tangan, dengan torsi konektor-ke-konektor maksimum yang diizinkan sebesar 0,56 Nm (5 in lb). Penggunaan pita silikon yang dapat menyatu sendiri atau kit pelindung konektor direkomendasikan untuk mencegah masuknya cairan pada sambungan yang telah dipasangkan; namun, pita silikon tidak boleh digunakan di dalam casing mesin yang terpapar oli turbin.

Kepatuhan dan Sertifikasi

Opsi Multiple Approvals (05) memenuhi persyaratan utama area berbahaya global untuk konsep perlindungan keselamatan intrinsik, tidak mudah terbakar, dan tidak memicu percikan. Standar yang tercakup meliputi:

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• Persetujuan Debu: Ex ia IIIC T90 degC...T280 degC Dc
• CSA: Kelas I, Divisi 1, Grup A, B, C, dan D; Kelas II, Grup E, F, G; Kelas III
