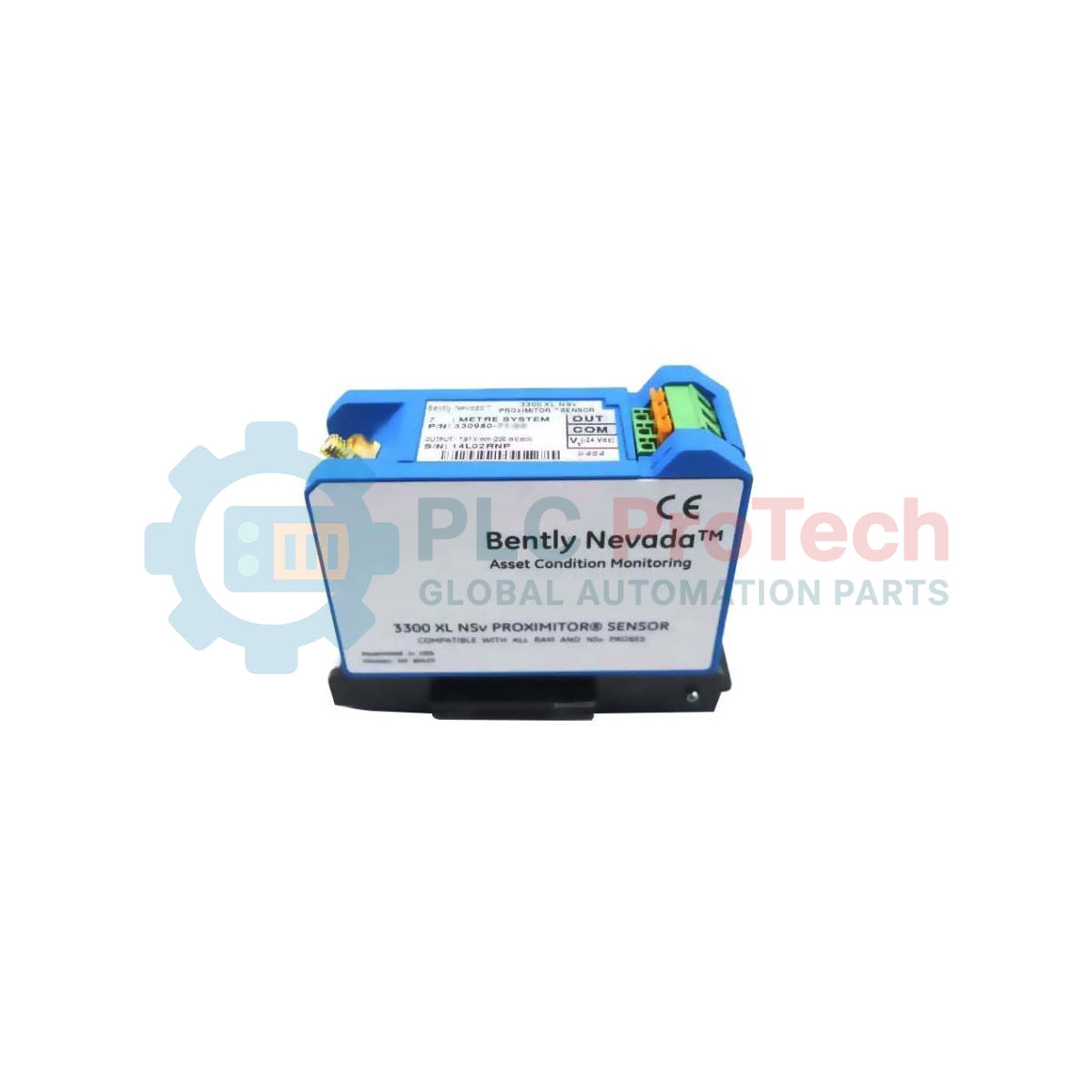

Bently Nevada 330980-70-CN Sensor Proximitor 3300 XL NSv

Deskripsi

Bently Nevada 330980-70-CN adalah Sensor Proximitor 3300 XL NSv tanpa kontak yang dirancang sebagai bagian penting dari Sistem Transduser Proksimitas 3300 XL NSv. Sensor ini dioptimalkan untuk digunakan pada kompresor udara sentrifugal, kompresor pendingin, kompresor gas proses, dan mesin berputar lainnya dengan ruang pemasangan yang sempit atau batasan target kecil. Sensor ini terutama diterapkan pada mesin dengan bantalan berlapis film fluida untuk mengukur getaran radial, posisi radial, posisi aksial, referensi fase (sinyal Keyphasor), dan parameter takometer kecepatan nol. Desainnya unggul di lingkungan tempat pembatasan tampilan samping, tampilan belakang, atau counterbore menghilangkan kemungkinan penggunaan varian transduser standar 5 mm dan 8 mm.

Dengan jejak mekanis yang ringkas, Sensor Proximitor ini menyediakan rentang linear 1,5 mm (60 mil) dan dikonfigurasi untuk panjang sistem standar 7,0 meter dengan orientasi pemasangan panel tradisional. Sensor ini mencakup strip terminal SpringLoc terintegrasi yang menghasilkan sambungan lapangan yang kuat dan tahan getaran tanpa memerlukan alat kompresi khusus. Selain itu, sirkuit perlindungan internal tingkat lanjut menghasilkan imunitas RFI/EMI yang tinggi, sehingga perangkat ini dapat memenuhi parameter tanda CE Eropa tanpa memerlukan penutup berpelindung khusus atau braket pemasangan terisolasi.

Fitur

• Mengoptimalkan pelacakan kedekatan pada mesin berputar dengan akses terbatas, batasan target yang sempit, dan profil poros kecil.
• Tab dasar desain pemasangan panel datar memudahkan pemasangan langsung yang aman pada dinding kotak sambungan atau rangka penutup.
• Strip terminal SpringLoc bawaan menyediakan terminasi kabel lapangan yang andal dan tahan terhadap getaran struktural kontinu.
• Penekanan internal RFI/EMI tingkat lanjut mempertahankan akurasi pelacakan sinyal terhadap interferensi sinyal radio frekuensi tinggi.
• Profil kalibrasi terstandardisasi yang disesuaikan untuk permukaan target baja AISI 4140 dalam kondisi pabrik nominal.

Aplikasi

• Kompresor udara sentrifugal
• Kompresor pendingin
• Kompresor gas proses
• Pelacakan getaran radial dan posisi bantalan berlapis film fluida pada poros mesin kecil
• Pelacakan posisi dorong (aksial) pada permukaan datar kecil
• Pelacakan referensi fase dan input takometer kecepatan nol

Informasi Pemesanan

Spesifikasi Teknis

Panduan Pemasangan

• Pemasangan Panel: Pasang sensor secara rata pada pelat penutup atau panel sambungan tata letak yang ditentukan menggunakan tab pemasangan struktural pada dasar sensor.
• Antarmuka Pengkabelan: Kupas jalur kabel triad lapangan hingga panjang teknik yang direkomendasikan dan masukkan langsung ke jalur terminal SpringLoc. Terminal standar menerima ukuran kabel dari 0,2 hingga 1,5 mm2 (16 hingga 24 AWG).
• Batasan Jarak Sistem: Pastikan jarak total loop kabel lapangan yang memisahkan Sensor Proximitor dari rak sistem pemantauan tidak melebihi 305 meter (1000 kaki).
• Tindakan Pencegahan Isolasi: Pertahankan isolasi bodi dari pentanahan mekanis umum melalui aksesori pemasangan yang tepat untuk melindungi rangkaian pengukuran dari potensi loop pentanahan dan derau latar belakang listrik.

Kepatuhan dan Sertifikasi

• Standar EMC: Mematuhi Arahan Komunitas Eropa 2014/30/EU melalui EN 61000-6-2 (Kekebalan Industri) dan EN 61000-6-4 (Emisi Industri).
• RoHS: Mematuhi Arahan Komunitas Eropa 2011/65/EU.
• Persetujuan Area Berbahaya: Memenuhi kode keselamatan khusus negara yang ditetapkan dalam konfigurasi opsi CN.
