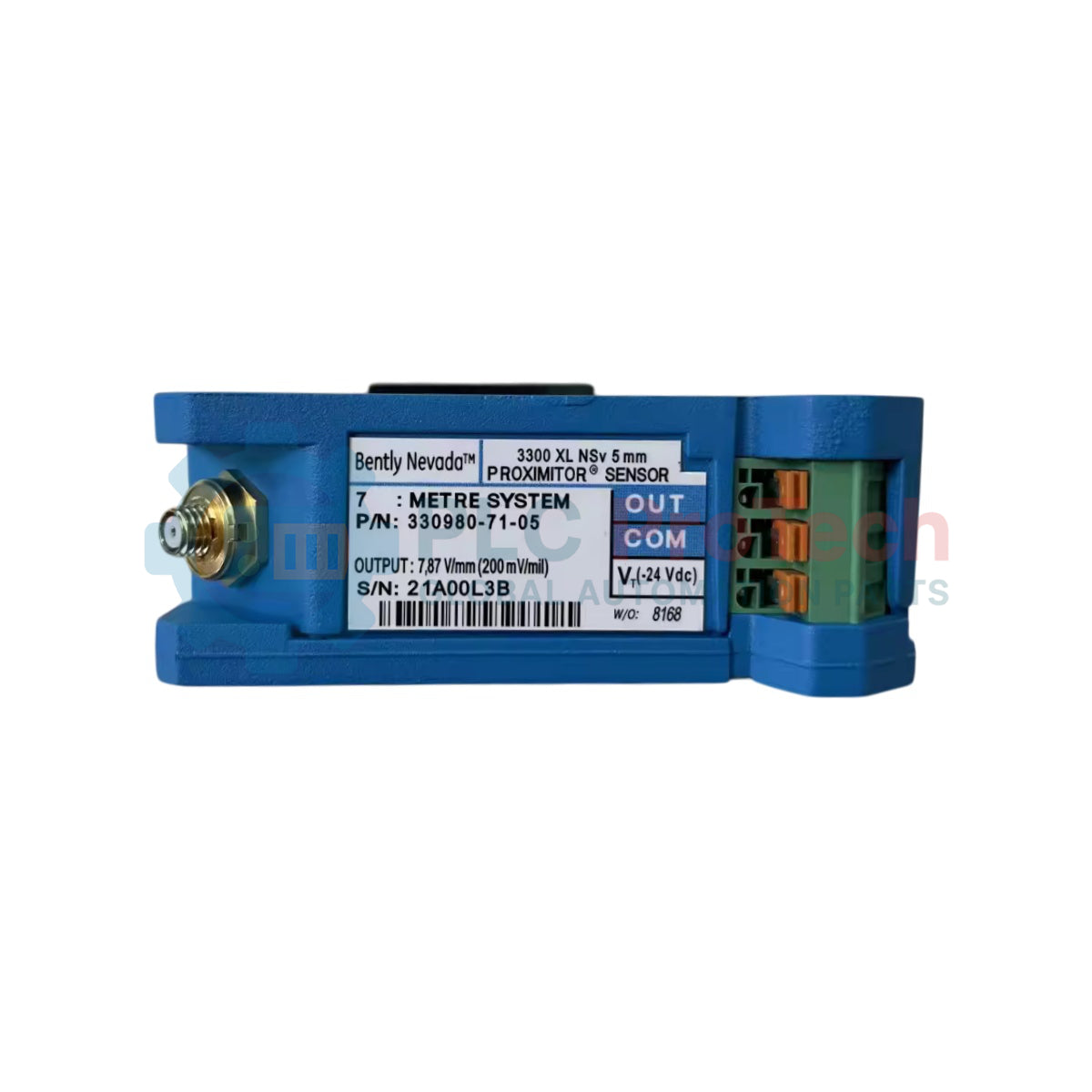

Bently Nevada 330980-71-05 Sensor Proximitor 3300 XL NSv

Deskripsi

330980-71-05 adalah Sensor Proximitor 3300 XL NSv berperforma tinggi yang direkayasa oleh Bently Nevada untuk sistem perlindungan mesin arus eddy khusus. Sensor proximity ini dioptimalkan secara khusus untuk area penerapan industri yang menuntut dengan keterbatasan pemasangan yang kompak, seperti kompresor udara sentrifugal, mesin gas proses, dan skid kompresi refrigerasi. Sensor ini berfungsi sebagai pengondisi sinyal kritis, mengubah celah elektromagnetik mentah menjadi sinyal tegangan linear untuk melacak parameter kesehatan mesin.

Varian khusus 330980-71-05 ditetapkan untuk panjang loop sistem total 7,0 meter (23,0 kaki) dan dilengkapi dengan pad jalur pemasangan rel DIN terintegrasi. Produk ini mencakup Berbagai Persetujuan Lembaga untuk kepatuhan pemasangan keselamatan area berbahaya secara universal. Dengan pelindung RFI/EMI yang kuat dan blok terminal SpringLoc khusus, sensor aluminium berprofil tipis ini menyediakan fidelitas sinyal yang stabil serta terminasi kabel lapangan yang mudah tanpa memerlukan alat perutean khusus.

Fitur

• Dioptimalkan untuk target poros kecil di bawah 51 mm (2 inci) dan jarak bebas pandang samping atau counterbore yang terbatas.
• Dikonfigurasi untuk panjang loop sistem total 7,0 meter yang menyeimbangkan persyaratan panjang pada tata letak infrastruktur kompak.
• Pelat dasar pemasangan rel DIN 35 mm snap-on yang memastikan isolasi listrik andal dari ground selubung struktural.
• Berbagai persetujuan area berbahaya yang tersertifikasi untuk penerapan universal di lingkungan pabrik global.
• Susunan strip terminal SpringLoc tanpa alat yang memungkinkan konektivitas pengkabelan lapangan yang cepat dan berintegritas tinggi.
• Penyaringan RFI/EMI onboard canggih yang memenuhi kepatuhan CE Eropa tanpa penghalang pelindung yang membatasi.

Aplikasi

• Pelacakan getaran radial berakurasi tinggi dan metrik posisi relatif poros pada rotor berdiameter kecil berkecepatan tinggi.
• Pemantauan perpindahan dorong aksial kritis pada bantalan berlapis film fluida dengan jalur counterbore terbatas.
• Pelacakan presisi kecepatan nol, loop takometer, dan pencatatan referensi fase Keyphasor pada skid kompresor industri.

Spesifikasi Teknis

Sambungan/Antarmuka

Panduan Pemasangan

• Pemasangan Rel DIN: Kaitkan bantalan dasar Sensor Proximitor dengan kuat ke rel DIN standar 35 mm. Pastikan bantalan pemasangan pengganti di bawahnya mengisolasi rangka sasis logam dari jaringan ground kabinet langsung untuk menghilangkan loop.
• Keseimbangan Panjang Loop yang Sesuai: Pastikan jumlah panjang mekanis probe 3300 NSv dan kabel ekstensi yang terpasang tepat 7,0 meter untuk mempertahankan faktor skala terkalibrasi.
• Terminasi Kabel Lapangan: Gunakan kabel triad berpelindung tiga konduktor yang direkomendasikan (16 hingga 24 AWG). Tekan klip sangkar SpringLoc agar ujung kabel telanjang terpasang sepenuhnya sebelum melepaskan tekanan.
• Pelindung Konektor terhadap Cuaca: Pasang pelindung konektor jantan/betina khusus atau lilitkan selotip silikon yang menyatu sendiri pada sambungan koaksial untuk menghalangi cairan proses dan mempertahankan perlindungan terhadap kelembapan kondensasi 100%.
