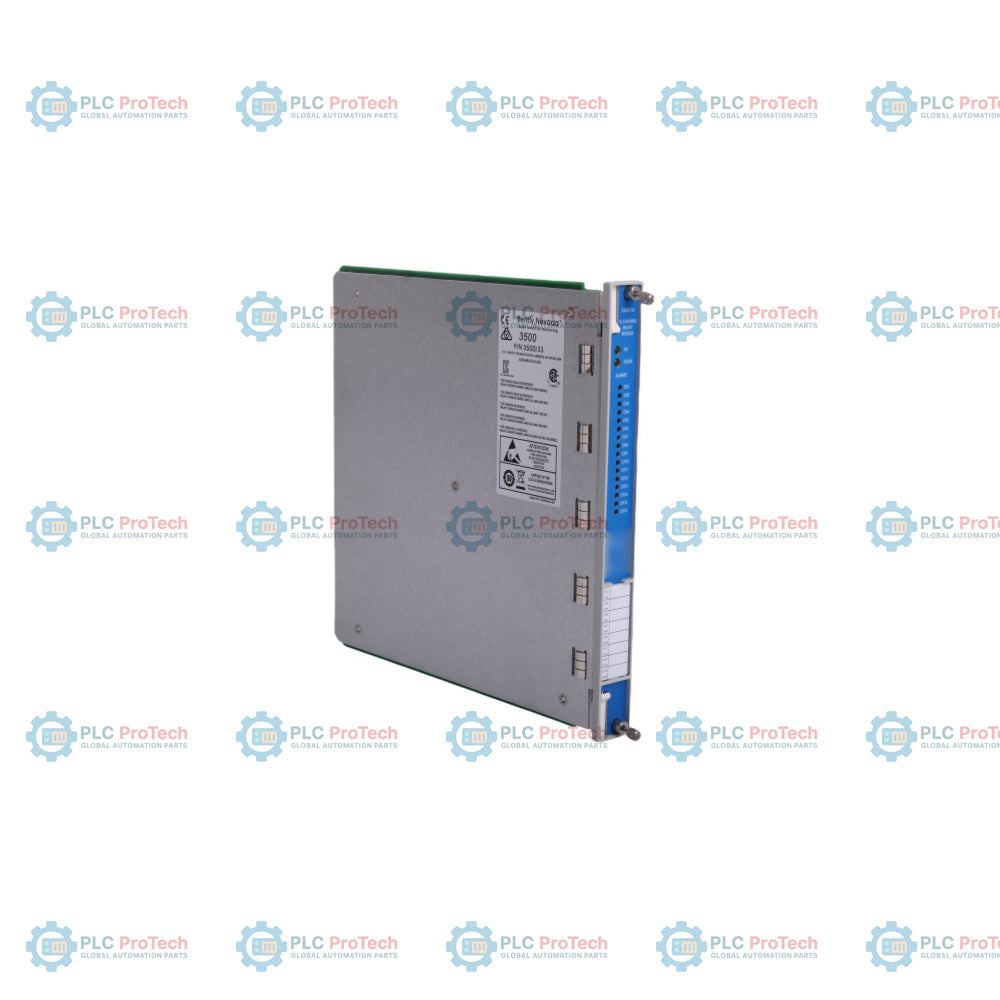

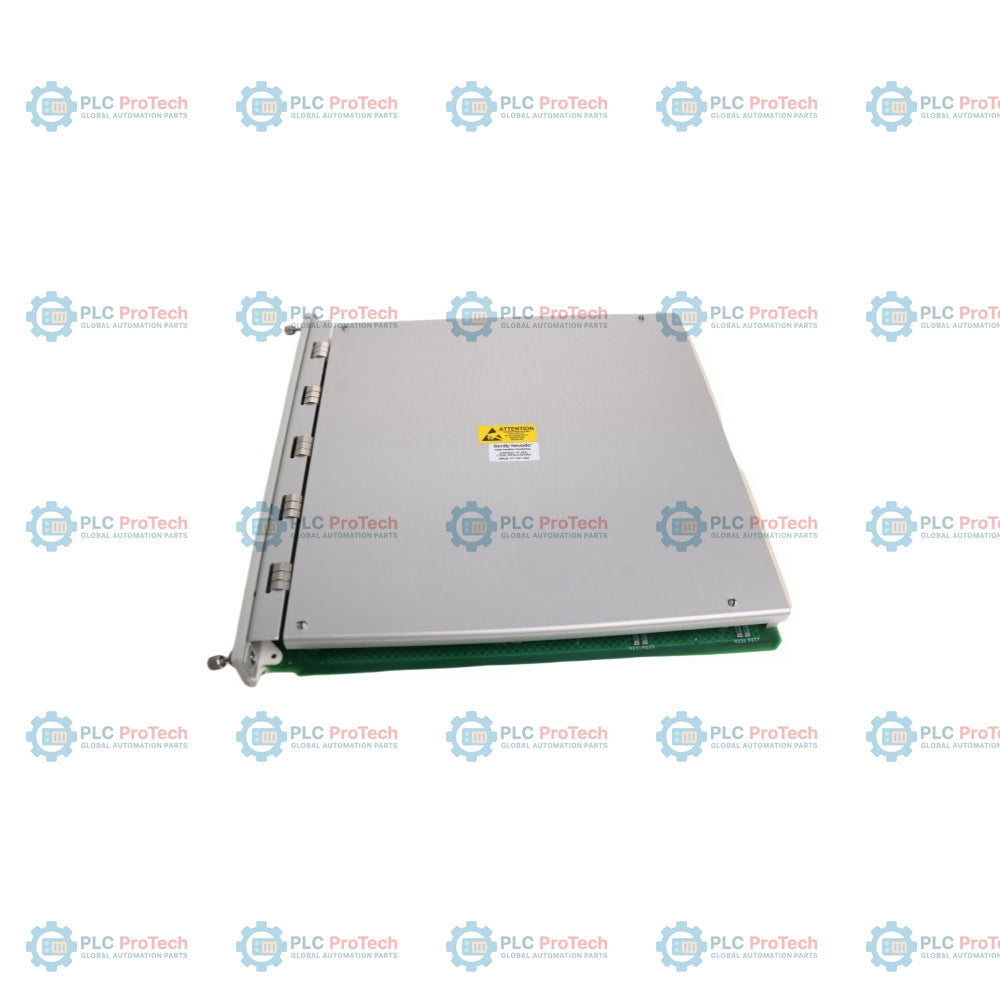

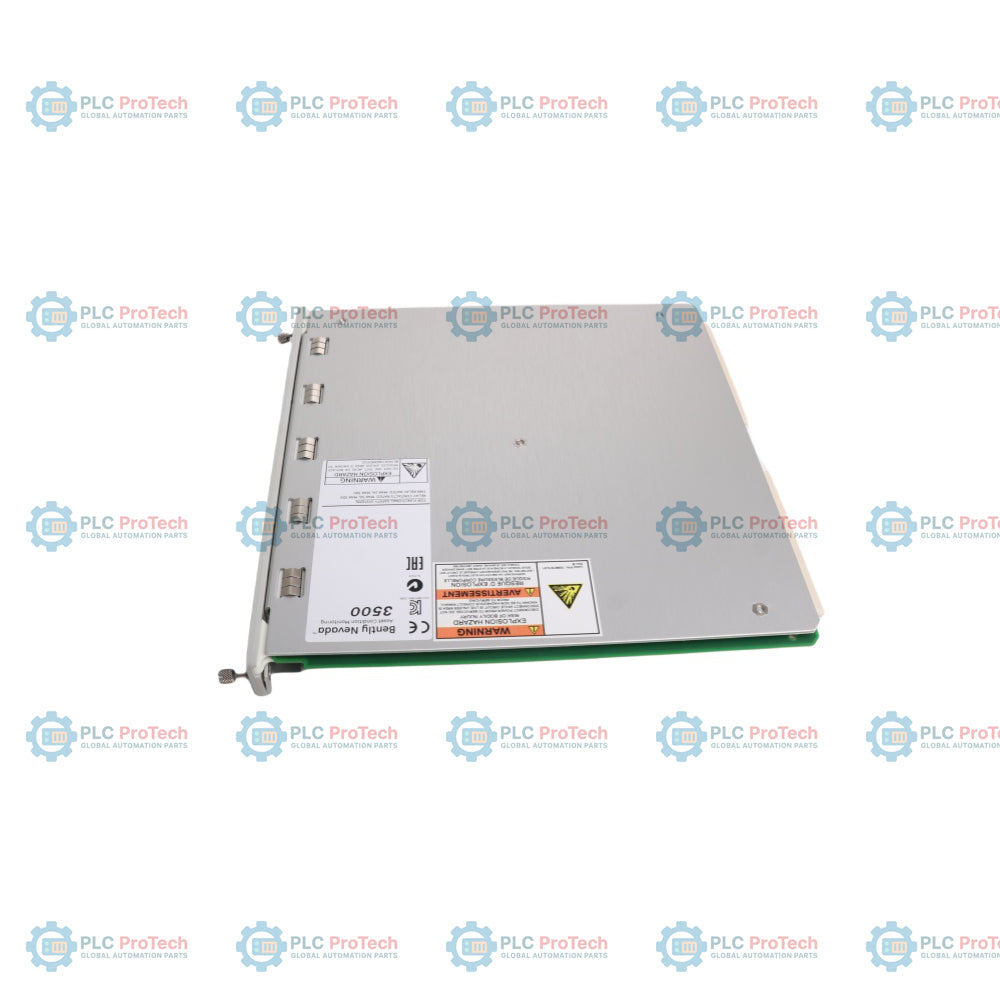

Bently Nevada 3500/33 149986-01 Modul Relai 16 Saluran

SKU 3500/33 149986-01

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Bently Nevada
Nomor Produk: 3500/33 149986-01
Negara asal:Amerika Serikat
Jenis Produk: Modul Relai 16 Saluran
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 1300g
Dimensi: 241 mm x 24,4 mm x 242 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Modul 3500/33 dengan nomor suku cadang 149986-01 merupakan modul setinggi penuh yang menyediakan 16 keluaran relai terprogram independen untuk perlindungan mesin dan pengalihan kontrol. Modul ini 3500/33 149986-01 Fungsi modul dalam 3500 Series Machinery Protection System dan dipasang ke slot standar mana pun di sebelah kanan modul Transient Data Interface (TDI). Setiap keluaran relai memiliki konfigurasi logika voting independen dan Alarm Drive Logic khusus, yang memproses status alert, danger, dan Not-OK yang berasal dari kombinasi kanal monitor mana pun di seluruh rak melalui perangkat lunak konfigurasi. Pelacakan tautan komunikasi internal dipantau secara visual melalui indikator status panel depan terintegrasi.

Fitur

16 kanal keluaran relai single-pole double-throw (SPDT) yang sepenuhnya independen.
Logika voting khusus dan Alarm Drive Logic yang mendukung konfigurasi logika AND/OR kompleks.
Penekan busur 250 Vrms terintegrasi yang dipasang sebagai fitur perlindungan standar.
Pengoperasian yang dapat dipilih melalui sakelar untuk mode Normally De-energized (ND) atau Normally Energized (NE) dalam kelompok yang terdiri dari empat kanal.
Verifikasi status visual melalui LED alarm OK, TX/RX, dan kanal individual.

Aplikasi

Inisialisasi logika trip mesin otomatis dan penghentian darurat.
Pengendalian interlock dan panel annunciator dalam pemrosesan industri berat.
Pensinyalan relai status alarm kritis untuk turbin, pompa besar, dan kompresor industri.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Bently Nevada
Nomor Model	3500/33
Nomor Suku Cadang	149986-01
Jenis Produk	Modul Kontrol Relai 16 Kanal
Konsumsi Daya	5,8 watt tipikal
Jenis Kontak Relai	Single-pole Double-throw (SPDT), tersegel epoksi
Penekan Busur Relai	250 Vrms standar
Masa Pakai Kontak Relai	10.000 siklus
Beban Minimum Sistem Standar	100 mA @ 5 Vdc
Beban Maksimum DC Standar	5 A, 70 W @ 24 Vdc, 10 W @ 48 Vdc, 9 W @ 60 Vdc, maksimum 125 Vdc
Beban AC Maks. Standar	Maks. 5 A, 1200 VA, 250 Vac
Maks. DC Sistem Fail-safe	Maks. 5 A, 30 Vdc
Beban Min. Sistem Arus Rendah	1 mA @ 1 Vdc (Kontak berlapis emas)
Maks. DC Sistem Arus Rendah	100 mA @ 48 Vdc
Maks. AC Sistem Arus Rendah	Maks. 5 mA (Khusus AC hingga 120 Vac)
Dimensi Modul Utama	241 mm x 24,4 mm x 242 mm (9,50 in x 0,96 in x 9,52 in)
Dimensi Modul I/O	241 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
Berat Modul Utama	0,7 kg (1,6 lb)
Berat Modul I/O	0,4 kg (1,0 lb)
Ruang Rak yang Diperlukan	1 slot depan full-height (Utama), 1 slot belakang full-height (I/O)
Negara Asal	Amerika Serikat

Panduan Pemasangan

Penempatan Slot: Pasang modul kontrol utama full-height ke slot sasis yang tersedia tepat di sebelah kanan modul TDI utama.
Pasangan Redundan: Pasangkan modul panel depan utama dengan modul I/O relai 16 saluran yang sesuai, yang ditempatkan tepat di belakangnya pada ruang sasis belakang.
Pemrograman Logika: Konfigurasikan struktur logika voting dan parameter operasional melalui 3500 Rack Configuration Software sebelum mengaktifkan loop instrumentasi.
Pengaturan Mode Operasi: Atur sakelar fisik untuk memilih konfigurasi Normally De-energized (ND) atau Normally Energized (NE) pada setiap kelompok empat saluran berdasarkan spesifikasi keselamatan pabrik.
Peringatan Tegangan Berbahaya: Pastikan semua titik pengawatan terminal lapangan sepenuhnya terisolasi dari saluran daya sumber sebelum pemasangan atau pemeliharaan untuk menghilangkan risiko sengatan tegangan tinggi.
Tindakan Pencegahan Bahaya Ledakan: Jangan menghubungkan atau melepaskan komponen atau terminasi lapangan apa pun saat rangkaian instrumentasi aktif bertegangan, kecuali zona di sekitarnya telah dipastikan tidak berbahaya.

FAQ

Di mana modul relai 16 kanal ini dapat dipasang di dalam rak?

Modul ini berukuran penuh dan dapat ditempatkan di slot mana pun yang berada di sebelah kanan modul Transient Data Interface (TDI).

Bagaimana operasi Normally Energized atau Normally De-energized dipilih?

Operasi relai dapat dipilih melalui sakelar pada perangkat keras dalam empat kelompok terpisah, masing-masing terdiri dari empat kanal.

Berapa peringkat arus maksimum untuk relai standar dalam aplikasi AC?

Relai standar mendukung arus tersaklar maksimum 5 A dan daya tersaklar maksimum 1200 VA, hingga tegangan maksimum 250 Vac pada beban resistif.

Apa yang terjadi jika beban listrik standar diterapkan pada relai arus rendah berlapis emas?

Untuk relai arus rendah berlapis emas, arus switching maksimum sebelum menyebabkan kerusakan komponen dibatasi secara ketat hingga 5 mA untuk AC hingga 120 Vac.
