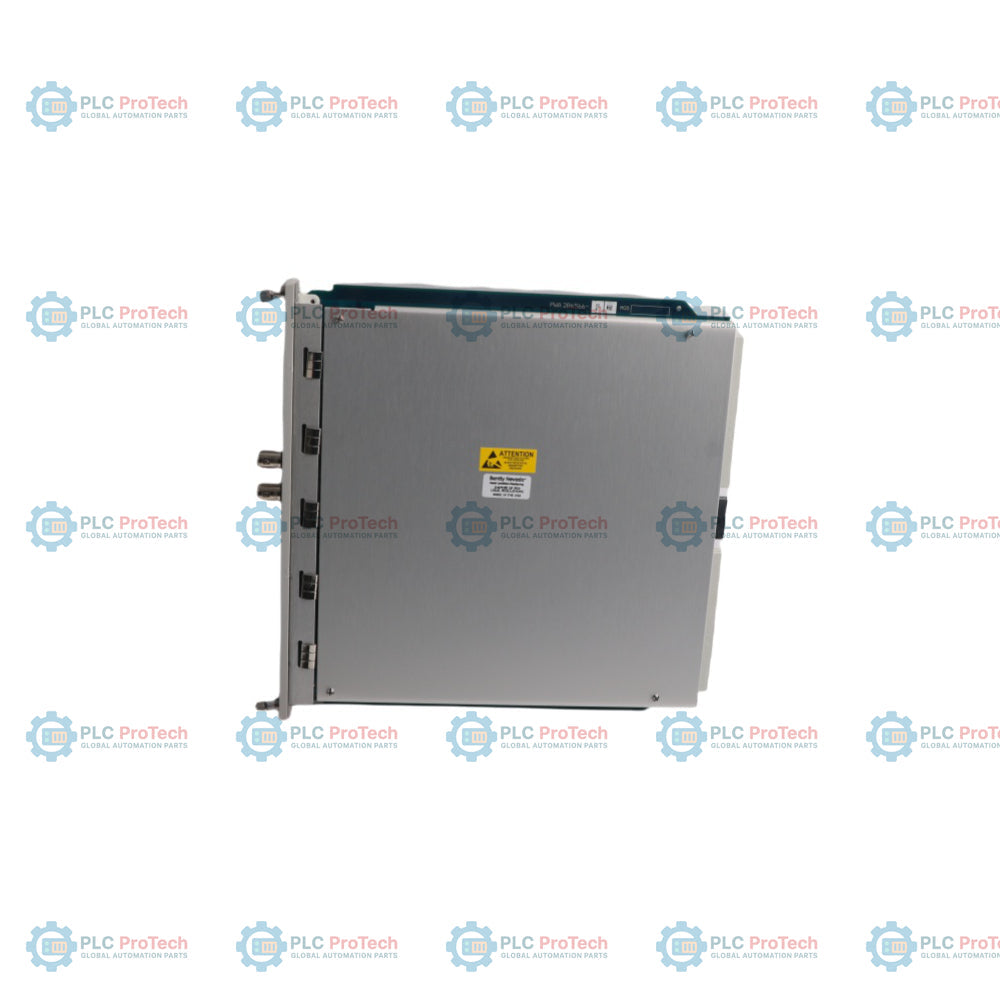

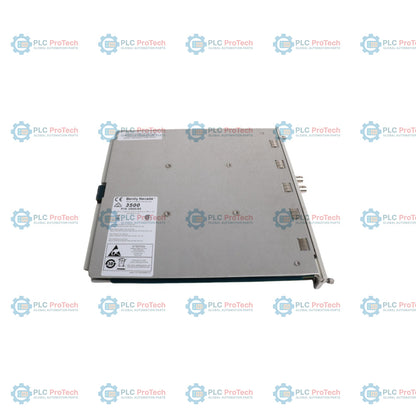

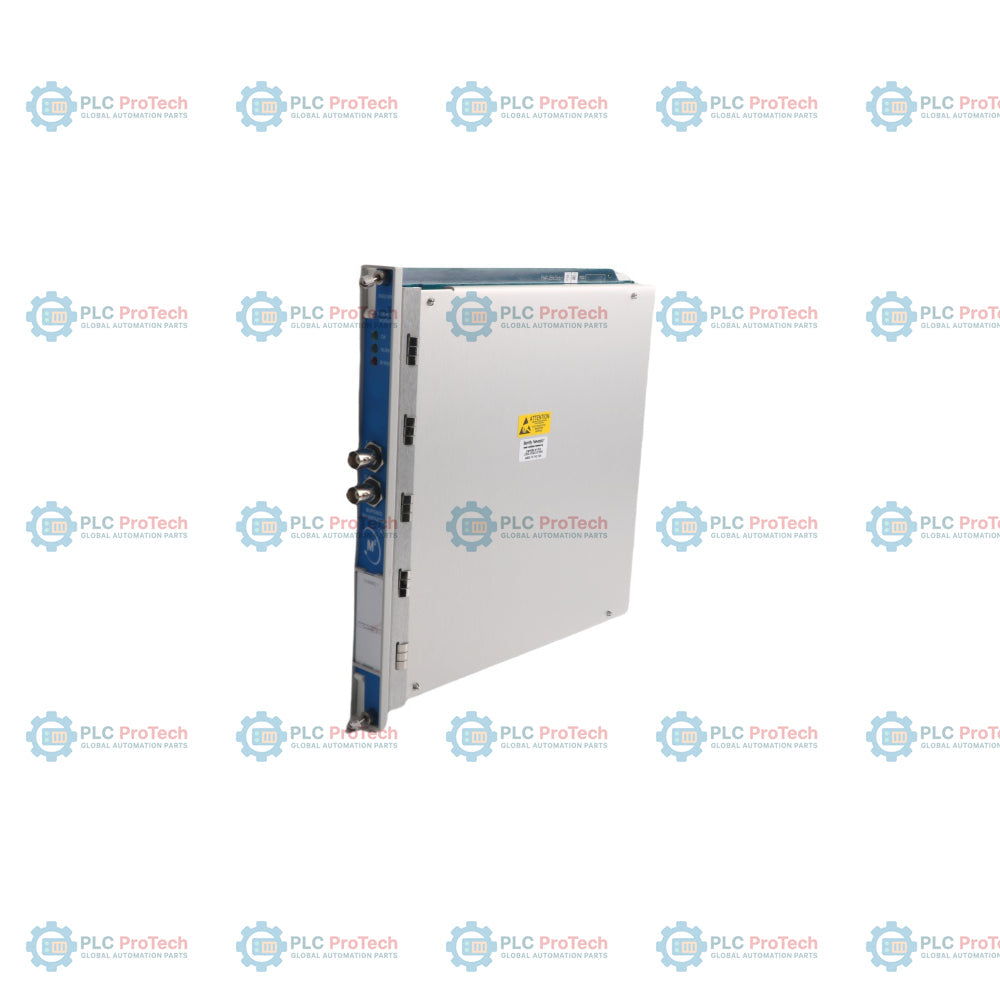

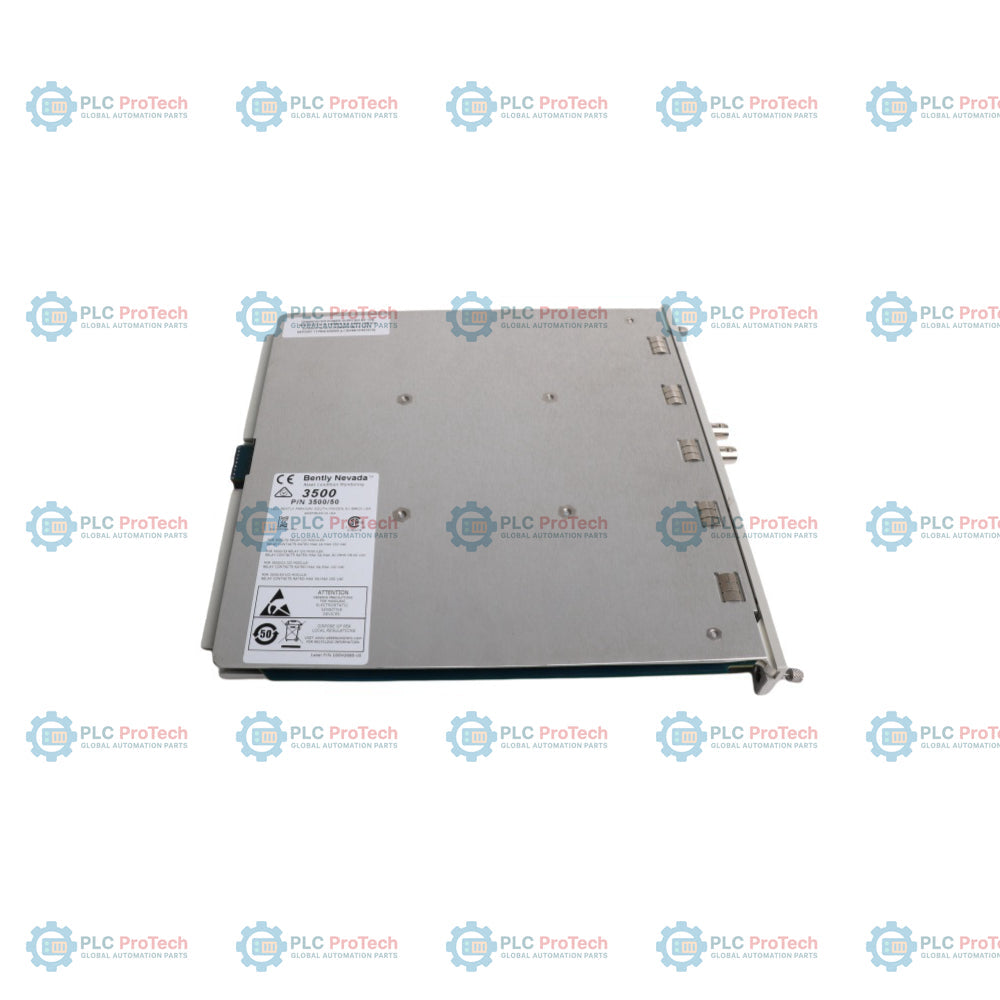

Bently Nevada 3500/50M 286566-02 Modul Takometer

Ikhtisar Produk

Produk ini 3500/50M 286566-02 merupakan modul takometer dua kanal berperforma tinggi yang dirancang untuk Bently Nevada 3500 Machinery Protection System. Digunakan secara global di berbagai industri berat, termasuk pembangkit listrik termal, kilang minyak, dan operasi pertambangan skala besar, modul ini memproses input dari pickup magnetik pasif atau probe proksimitas untuk menyediakan indikator presisi kecepatan poros, akselerasi rotor, dan rotasi mundur. Dengan terus membandingkan data langsung dengan titik pengaturan alarm yang dapat diprogram, modul ini menghasilkan alarm secara instan untuk mencegah kejadian overspeed yang dapat menyebabkan kerusakan parah. Modul ini secara drastis mengurangi waktu henti fasilitas dengan menyediakan sinyal Keyphasor yang stabil dan telah dikondisikan langsung ke bidang belakang rak, sehingga menghilangkan kebutuhan akan perangkat keras Keyphasor khusus dalam enklosur rak yang sama.

Konfigurasi Teknis

Produk ini 286566-02 berfungsi sebagai kartu pemrosesan utama dalam arsitektur takometer 3500/50M, yang menyediakan pemrosesan sensor dua kanal dan opsi konfigurasi independen melalui perangkat lunak 3500 Rack Configuration.

• Mode Pelacakan Kecepatan: Mendukung pemantauan kecepatan standar, alarm kecepatan multiband, peringatan kecepatan nol, pelacakan akselerasi rotor, dan notifikasi rotasi mundur.

• Pencatatan Data Puncak: Dilengkapi kemampuan penahanan puncak terintegrasi yang mencatat secara permanen kecepatan maju maksimum, kecepatan mundur maksimum, dan kejadian rotasi mundur kumulatif hingga perintah reset manual atau jarak jauh diberikan.

• Interkonektivitas Sinyal: Merutekan pulsa Keyphasor yang telah dikondisikan secara internal melalui bidang belakang rak, sehingga memungkinkan pelacakan fase multikanal secara bersamaan untuk monitor getaran yang berdekatan.

• Antarmuka Perangkat Keras: Dilengkapi output transduser ter-buffer pada panel depan melalui koneksi koaksial, serta LED khusus yang menunjukkan status modul OK, komunikasi serial TX/RX aktif, dan status bypass sistem.

Spesifikasi Teknis

FAQ Operasional

Apakah modul 3500/50M 286566-02 dapat ditukar saat sistem 3500 bertegangan?

Ya. Kartu takometer 3500/50M dirancang untuk pemasangan dan pelepasan saat sistem bertegangan dalam rak 3500 yang dialiri daya. Namun, untuk mencegah sinyal trip yang tidak diinginkan pada komponen kendali mesin hilir, operator harus menempatkan loop perlindungan atau keluaran relai terkait ke mode bypass sebelum menarik modul.

Bagaimana modul menentukan ambang untuk pickup magnetik pasif dibandingkan probe proksimitas?

Perangkat lunak konfigurasi modul memungkinkan operator beralih antara mode Ambang Otomatis dan Ambang Manual. Ambang Otomatis berfungsi untuk masukan kecepatan apa pun di atas 1 rpm (0.0167 Hz) dengan amplitudo puncak-ke-puncak minimum 1 volt. Ambang Manual memungkinkan penyesuaian langsung dari +9.5 VDC hingga -23.5 VDC.

Apa yang menunjukkan kegagalan sirkuit internal yang katastrofis dibandingkan gangguan pada jalur sensor?

LED OK panel depan akan mati sepenuhnya atau berkedip tidak beraturan jika diagnostik perangkat keras internal gagal. Jika gangguan berada pada pengabelan lapangan atau celah ujung probe, LED OK akan menyala merah, yang menunjukkan status transduser lapangan Tidak OK, sementara register data internal beralih ke status penanda data tidak valid.

Petunjuk Komisioning Lapangan dan Keselamatan

• Pelindung Kabel Sinyal: Hubungkan semua pelindung sensor proksimitas eksternal atau pickup magnetik ke terminal bus pembumian modul I/O sistem 3500. Jangan pernah membumikan pelindung di kedua ujungnya untuk memastikan loop pembumian tidak merusak masukan pulsa frekuensi tinggi.

• Isolasi Keluaran Terbuffer: Keluaran terbuffer koaksial panel depan terlindungi dari korsleting. Teknisi dapat menyambungkan pengumpul data getaran portabel atau penganalisis frekuensi eksternal langsung ke bagian depan tanpa mengganggu loop perlindungan mesin.

• Parameter Desain Roda Target: Pastikan roda target pengindra kecepatan atau alur pasaknya sesuai dengan spesifikasi manual teknis 3500/50M. Konfigurasi harus diatur secara tepat antara 1 dan 255 kejadian per putaran untuk menjamin perhitungan akselerasi yang akurat.

• Kalibrasi Keluaran Perekam: Saat menggunakan keluaran perekam 4 hingga 20 mA untuk replikasi kecepatan DCS, pastikan resistansi beban tidak melebihi 600 Ohm untuk mencegah pemotongan sinyal dan mempertahankan linearitas kalibrasi.
