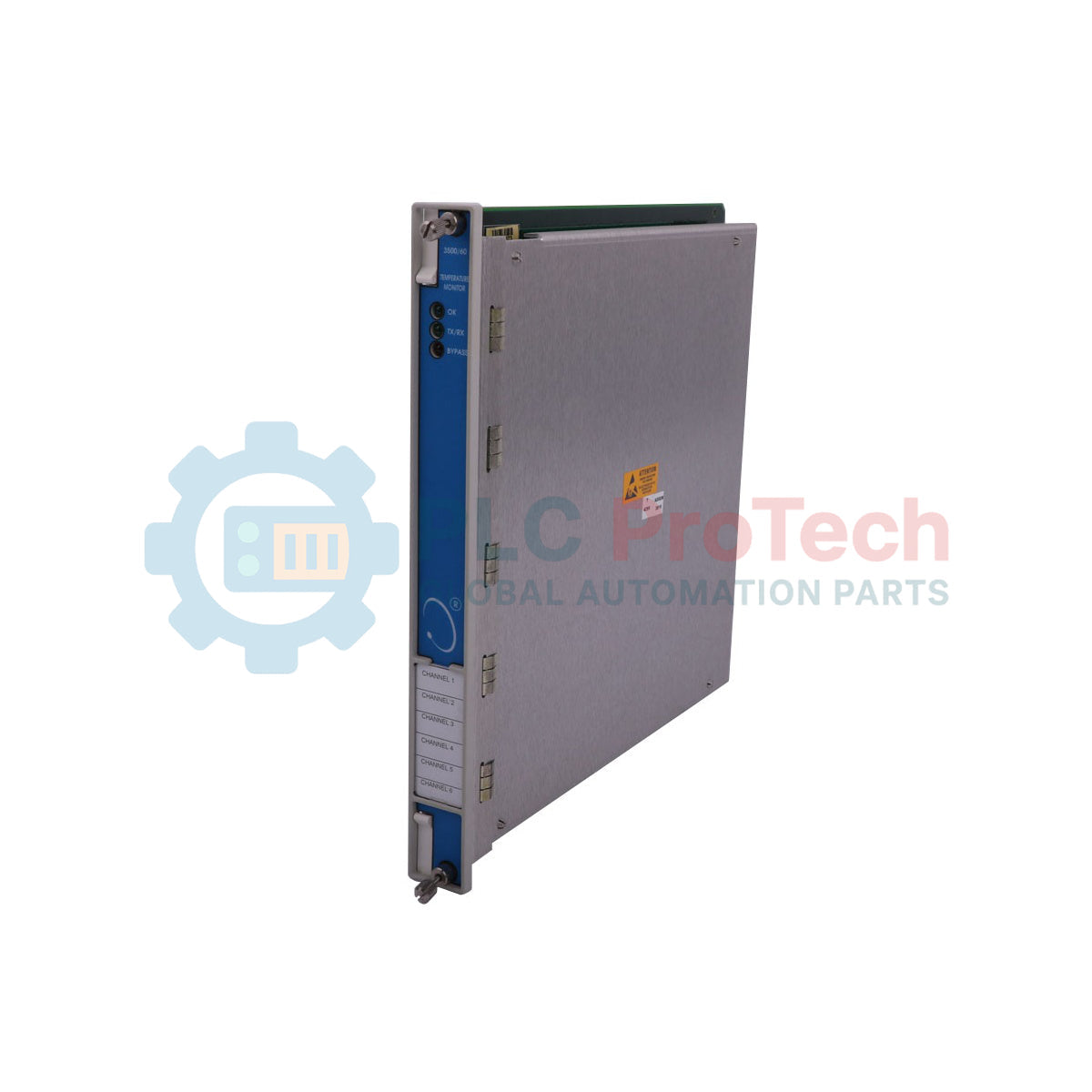

Bently Nevada 3500/60-01-00 Modul Pemantau Suhu Seri 3500

Hanya 2 item tersisa di stok

Produsen: Bently Nevada
Nomor Produk: 3500/60-01-00
Negara asal:Amerika Serikat
Jenis Produk: Modul Sistem Perlindungan Mesin
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Pemrosesan dan pemantauan berkelanjutan terhadap input suhu dalam sistem perlindungan mesin kritis dilakukan oleh Bently Nevada 3500/60-01-00, sebuah konfigurasi modul khusus dari Seri 3500. Modul khusus ini memproses sinyal dari Detektor Suhu Resistansi (RTD) dan Termokopel (TC) untuk menyediakan pelacakan suhu berkelanjutan dengan akurasi tinggi. Dirancang tanpa output perekam, 3500/60-01-00 menggunakan Modul I/O RTD/TC Non-terisolasi dengan Terminasi Internal untuk memaksimalkan kepadatan kanal dan menyederhanakan arsitektur pengkabelan langsung di dalam rak monitor. Modul ini beroperasi dengan konsumsi daya nominal 7 watt, sehingga memastikan beban termal minimal di dalam enklosur sekaligus memberikan kinerja stabil untuk perlindungan mesin.

Fitur

Kompatibilitas Sensor Ganda: Memproses input secara dinamis dari sensor RTD dan Termokopel pada satu rangka modul.
Terminasi Internal: Terminal kabel terintegrasi mengurangi kebutuhan ruang kabinet dan menyederhanakan instalasi lapangan.
Pemantauan Akurasi Tinggi: Memberikan verifikasi suhu yang presisi untuk komponen mesin tanpa memerlukan pengondisian sinyal eksternal.
Integritas Integrasi: Berkomunikasi langsung dengan backplane Sistem 3500 untuk menghasilkan alarm dan trip berkecepatan tinggi.
Faktor Bentuk Ringkas: Cocok dengan slot rak 3500 standar, mendukung tata letak perlindungan mesin berdensitas tinggi.

Aplikasi

Pemantauan suhu bantalan turbin uap, gas, dan hidro.
Perlindungan belitan motor dan generator industri besar.
Pemantauan termal casing kompresor dan pompa bertekanan tinggi.
Pemantauan suhu kotak roda gigi dan bak oli bantalan.

Spesifikasi Teknis

Produsen	Bently Nevada
Nomor Model	3500/60-01-00
Seri	Sistem Perlindungan Mesin Seri 3500
Jenis Modul I/O	01 - Modul I/O RTD/TC Non-terisolasi
Jenis Terminasi	Terminasi Internal
Konsumsi Daya	7 Watt (Nominal)
Opsi Persetujuan Agensi	00 - Tidak ada
Output Perekam	Tidak ada
Negara Asal	Amerika Serikat (AS)
Berat Pengiriman	2,0 kg

Model Alternatif & Kompatibilitas

Konfigurasi 3500/60-01-00 menggunakan antarmuka I/O non-terisolasi. Jika desain kelistrikan di lokasi Anda memerlukan isolasi untuk melindungi dari tegangan mode bersama yang tinggi atau gangguan lapangan yang parah, pertimbangkan varian 3500/60-02-00, yang mengintegrasikan modul I/O terisolasi. Pastikan setiap penggantian modul I/O disertai pembaruan konfigurasi yang sesuai dalam Perangkat Lunak Konfigurasi Rak 3500 untuk mencegah gangguan konfigurasi sistem (kesalahan ketidakcocokan slot).

Potensi Masalah Aplikasi & Catatan Rekayasa

Karena modul ini menggunakan I/O non-terisolasi (Opsi 01), modul ini berbagi arde yang sama di seluruh kanal. Sangat penting agar ujung sensor RTD atau termokopel yang dipasang pada mesin terisolasi secara elektrik dari rangka mesin. Jika ujung sensor terhubung ke arde rangka mesin, loop arde dan tegangan mode bersama akan menurunkan akurasi pembacaan suhu, menyebabkan pengukuran tidak stabil, atau memicu alarm palsu. Selalu verifikasi resistansi isolasi sensor selama siklus pemeliharaan rutin.

Tips Komisioning & Pengkabelan

Saat melakukan pengkabelan ke blok terminasi internal, gunakan kabel pasangan berpilin berpelindung untuk semua jalur sensor suhu. Hubungkan kabel pembuangan pelindung hanya ke terminal yang ditetapkan pada modul I/O 3500/60. Jangan hubungkan pelindung di kotak sambungan sensor karena hal ini akan membentuk loop arde. Pisahkan kabel sinyal secara fisik dari jalur daya AC bertegangan tinggi untuk menghindari interferensi elektromagnetik pada pembacaan termokopel yang sensitif.

Panduan Instalasi

PERINGATAN KRITIS

Matikan energi rak 3500 dan semua rangkaian lapangan yang terhubung sebelum memasang atau melepas modul. Pemasangan atau pelepasan saat bertegangan dan berbeban, terutama pada koneksi I/O lapangan, berisiko menyebabkan kerusakan listrik pada sirkuit modul dan dapat memicu pemutusan tak terduga pada loop proteksi mesin yang terhubung.

Pastikan catu daya rak 3500 dimatikan dan penguncian keselamatan telah diaktifkan.

Sejajarkan modul monitor utama dengan rel pemandu slot depan, lalu dorong dengan kuat hingga konektor terpasang sepenuhnya pada bidang belakang. Kencangkan sekrup panel depan.

Pasang modul I/O non-terisolasi (terminasi internal) ke slot belakang rak yang sesuai dan kencangkan sekrup pengikat.

Hubungkan sensor RTD atau termokopel ke strip terminal sesuai diagram susunan pin yang ditetapkan, dengan memastikan kabel pelindung diterminasi dengan benar di sisi rak.

Nyalakan rak dan unggah konfigurasi perangkat lunak yang benar menggunakan utilitas Konfigurasi Rak 3500. Pastikan tidak ada LED gangguan sistem yang menyala.

Key Features:

#3500 Series #Temperature Monitors

Apa perbedaan utama antara modul terisolasi dan non-terisolasi dalam seri ini?

Modul I/O non-terisolasi, seperti opsi 01 pada monitor ini, berbagi ground umum di seluruh saluran. Mereka memerlukan sensor RTD atau Termokopel yang terisolasi secara elektrik di mesin untuk mencegah gangguan ground loop yang dapat merusak data.

Bisakah saya mencampur sensor RTD dan Termokopel pada modul monitor yang sama?

Ya, monitor ini menerima input dari sensor RTD dan Termokopel, tetapi konfigurasi saluran individu dan jenis sensor harus dipetakan dengan benar menggunakan perangkat lunak konfigurasi rak sistem.

Apakah modul ini menyertakan output perekam?

Tidak, konfigurasi spesifik ini memiliki akhiran opsi -00 untuk output perekam, yang berarti tidak menyediakan output analog eksternal untuk perekam grafik.

Bagaimana seharusnya pelindung kabel diakhiri untuk modul suhu ini?

Pelindung harus diakhiri hanya pada terminal pelindung yang ditentukan pada modul I/O terminasi internal di bagian belakang rak. Jangan ground pelindung di kotak sambungan sensor.
