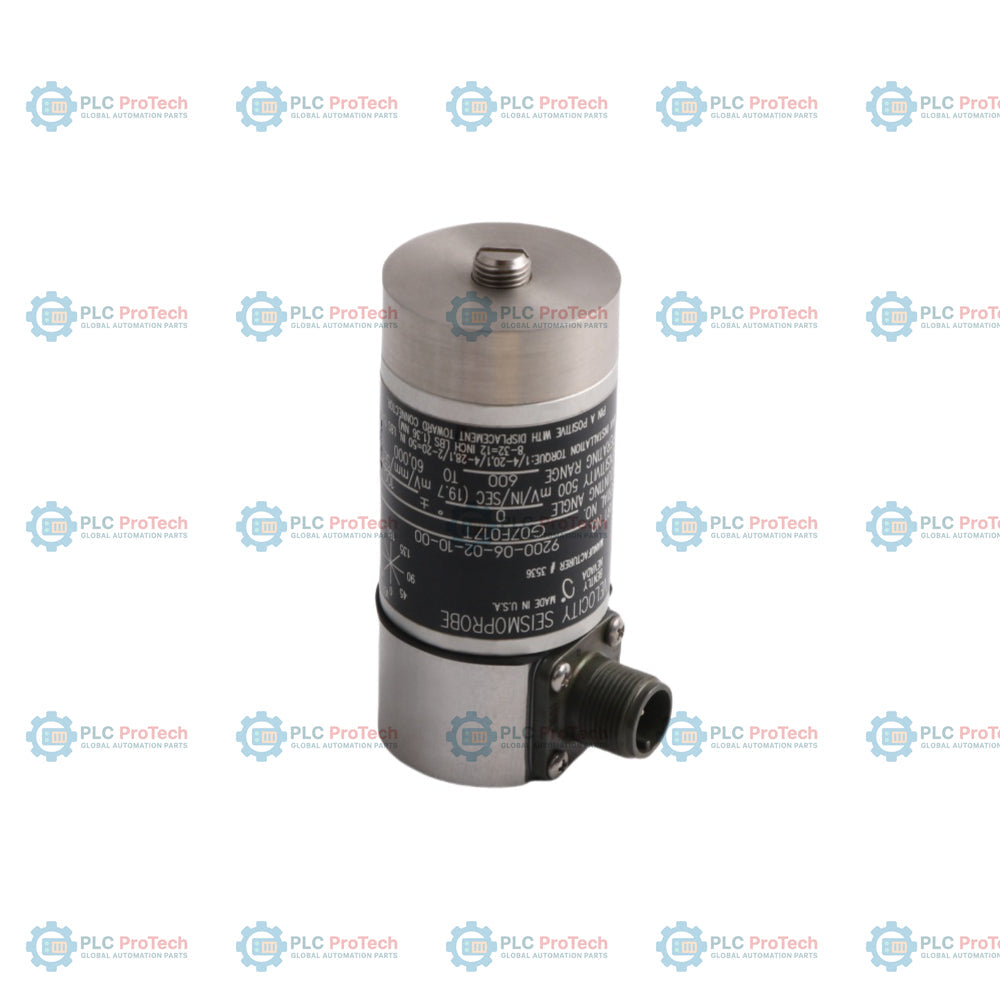

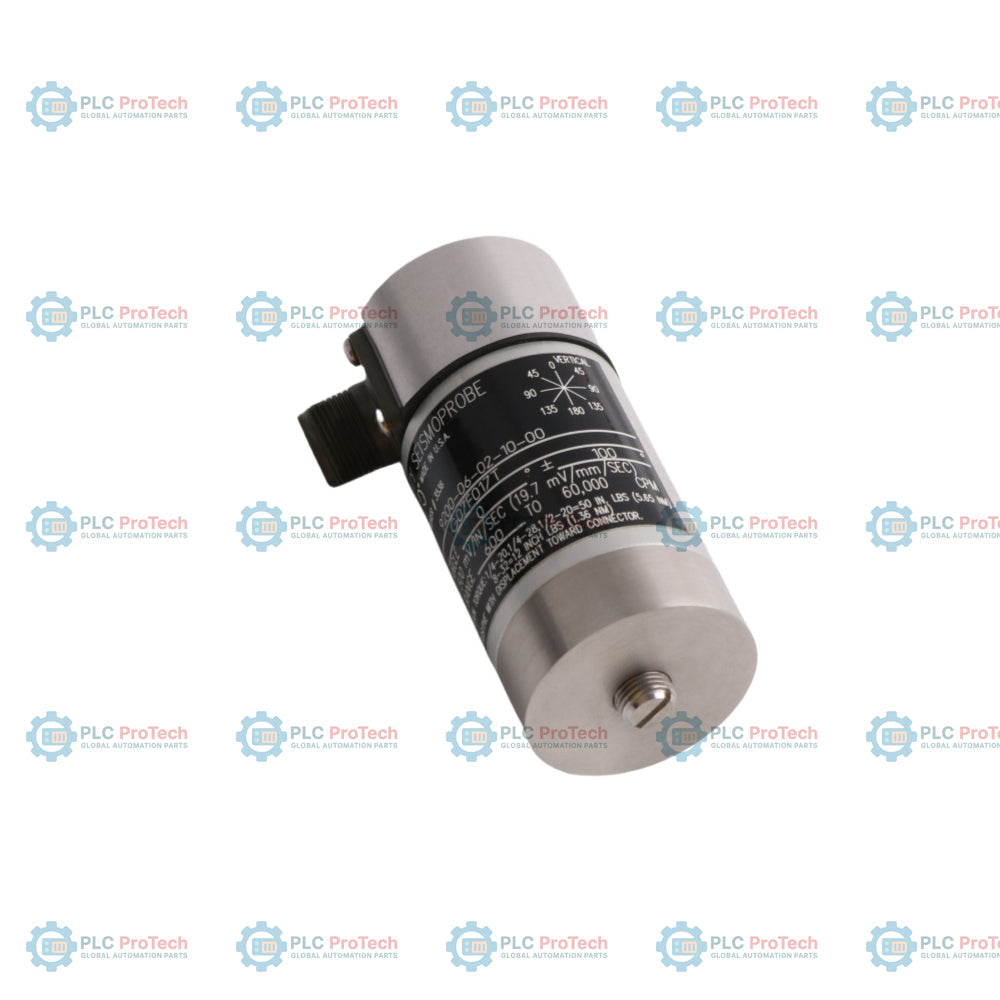

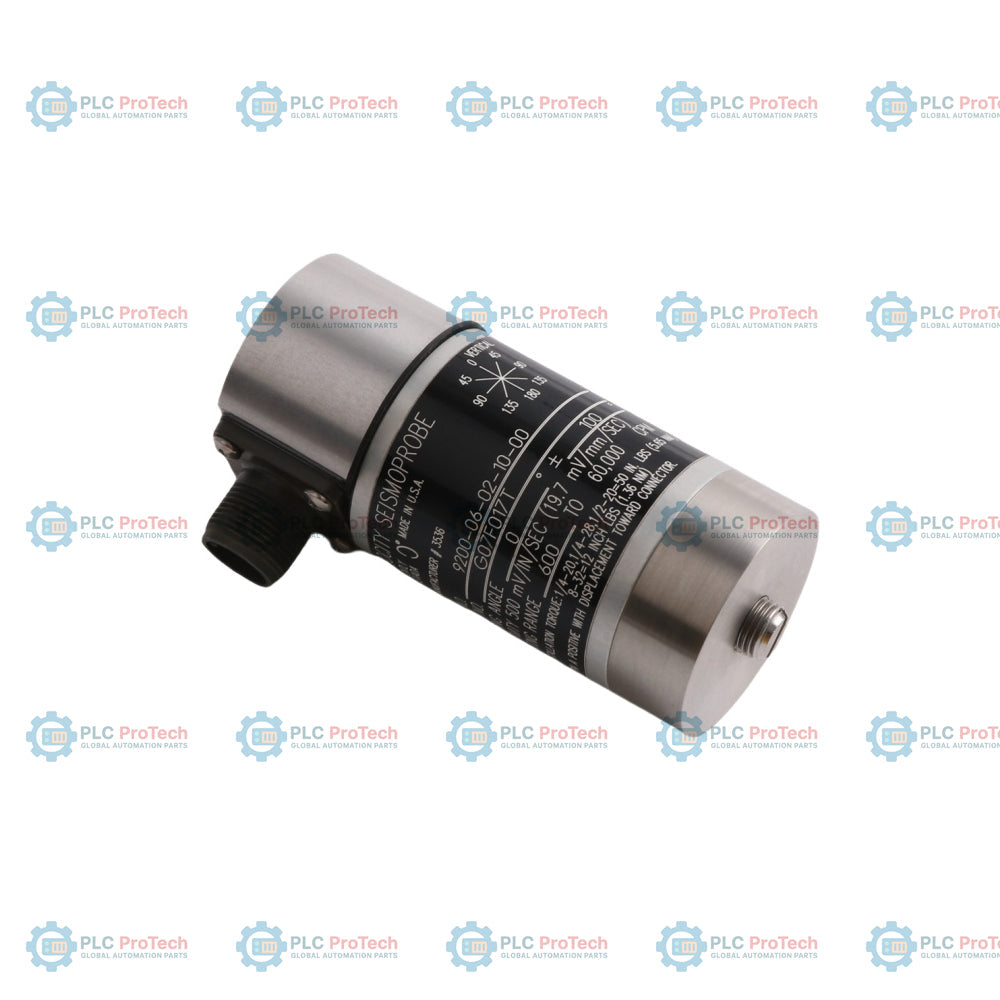

Transduser Dua Kabel Bently Nevada 9200-06-02-10-00

The 9200 transduser kecepatan standar, nomor bagian lengkap 9200-06-02-10-00, adalah transduser kumparan bergerak dua-kawat yang dirancang untuk mengukur getaran casing absolut pada mesin berputar. Sistem mekanis ini menampilkan kumparan yang digantung dengan kawat bergerak di sekitar magnet permanen, menghasilkan output tegangan yang sebanding langsung dengan kecepatan getaran. Sensor yang menghasilkan sendiri ini tidak memerlukan daya eksternal dan beroperasi dalam jendela orientasi khusus yang ditentukan oleh konfigurasi opsinya. Seri 9200 menggunakan prinsip dinamika rotor untuk memantau pergerakan struktur casing secara terus-menerus, memastikan perlindungan mesin yang kritis dan berinteraksi langsung dengan sistem pemantauan Bently Nevada melalui transmisi sinyal impedansi rendah.

Informasi Pemesanan

• -06: Sudut Pemasangan Transduser / Frekuensi Operasi Minimum
  • 0 ±100° (orientasi pemasangan horizontal), frekuensi operasi minimum 10 Hz (600 cpm).
• -02: Opsi Konektor
  • Antarmuka konektor 2-pin pemasangan samping yang tertutup rapat secara hermetik.
• -10: Opsi Dasar Pemasangan
  • Geometri dasar lingkaran dengan sambungan baut berulir M10X1.
• -00: Opsi Persetujuan Badan
  • Tidak diperlukan persetujuan atau sertifikat area berbahaya standar.

Spesifikasi Perangkat Keras

Catatan Teknik

• Pastikan sudut pemasangan sensor tepat sesuai dengan spesifikasi rentang horizontal 0 ±100° untuk menghindari ikatan fisik kumparan internal terhadap rumah magnet.
• Mengoperasikan transduser di bawah batas frekuensi 10 Hz yang ditentukan menyebabkan redaman amplitudo yang signifikan dan kesalahan pergeseran fase pada data kecepatan.
• Sensitivitas getaran lintas sumbu harus diminimalkan dengan menyelaraskan sumbu pengukuran utama secara langsung sejajar dengan arah getaran mesin yang dimaksud.
• Rakitan kumparan yang menghasilkan sendiri memperkenalkan impedansi internal tetap yang harus disesuaikan dengan input instrumen pemantauan yang kompatibel untuk mencegah efek beban sinyal.

Pedoman Lapangan

• Terapkan protokol grounding pelindung khusus dengan menghubungkan pelindung kabel hanya di ujung rak pemantauan, pastikan ujung transduser tetap terisolasi untuk menghilangkan loop ground.
• Jaga pemisahan jalur kabel yang tepat dengan memisahkan jalur sinyal transduser dari saluran distribusi daya AC tegangan tinggi untuk mengurangi interferensi elektromagnetik.
• Hindari melebihi radius lentur minimum kabel pengkabelan lapangan untuk mencegah kerusakan konduktor internal atau degradasi isolasi.
• Periksa integritas struktural permukaan pemasangan M10X1, pastikan rata, halus, dan bebas cat atau kotoran untuk menjamin transmisi getaran frekuensi tinggi yang akurat.
• Terapkan spesifikasi torsi yang benar saat mengamankan dudukan pemasangan melingkar ke casing mesin untuk mencegah frekuensi resonansi yang dapat mengganggu pembacaan kecepatan.

FAQ Teknis & Pengadaan

Q: Apakah model 9200-06-02-10-00 ini dapat dipasang dalam orientasi murni vertikal pada casing mesin?

A: Tidak, akhiran -06 menunjukkan konfigurasi pemasangan horizontal 0 ±100 derajat; pemasangan vertikal memerlukan kode opsi berbeda untuk mengkalibrasi penyelarasan pegas-kumparan internal.

Q: Komponen apa saja yang termasuk di dalam kotak pengiriman untuk nomor bagian spesifik ini?

A: Paket ini berisi rakitan transduser kecepatan asli baru 9200-06-02-10-00 dengan konektor sisi terintegrasi dan dudukan pemasangan melingkar M10X1.

Q: Apakah modul transduser spesifik ini memerlukan catu daya eksternal terpisah untuk mengeluarkan sinyal kecepatan?

A: Tidak, ini adalah sensor kumparan bergerak elektromagnetik yang menghasilkan tegangan output sendiri relatif terhadap kecepatan tanpa memerlukan daya loop eksternal.
