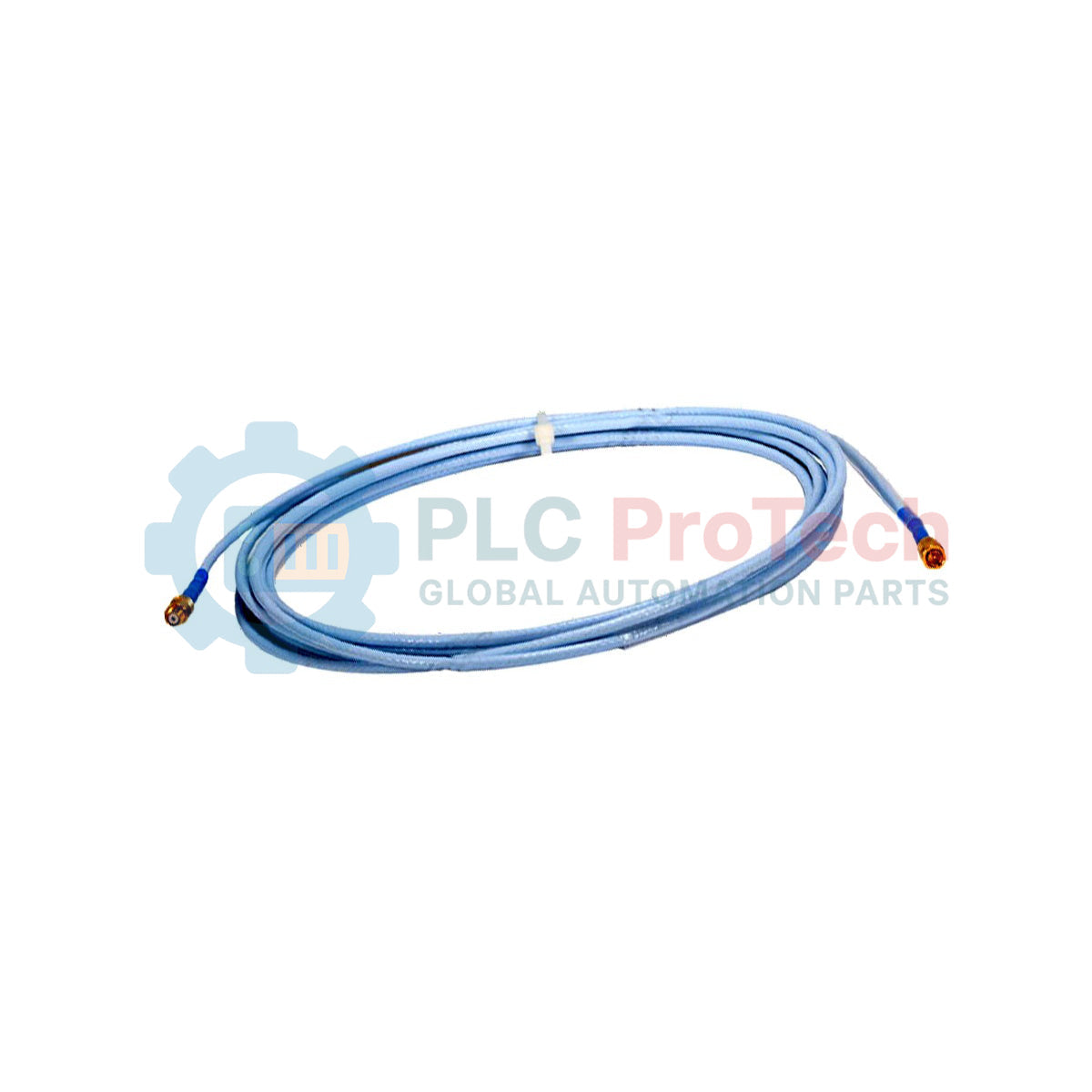

Bently Nevada 9571-02 Kabel Interkoneksi Standar

Deskripsi

Dirancang untuk menghasilkan transmisi sinyal berintegritas tinggi dalam arsitektur perlindungan mesin yang kritis, Bently Nevada 9571-02 memfasilitasi konektivitas rendah derau antara transduser industri dan sistem pemantauan. Kabel tugas berat ini memiliki konstruksi 2 konduktor terpilin berpelindung 22 AWG yang secara aktif meminimalkan interferensi elektromagnetik (EMI) dan crosstalk dalam lingkungan elektromagnetik yang keras. Dirancang dengan konektor betina 2 soket tahan kelembapan khusus di satu ujung dan lug terminal tangguh di ujung lainnya, kabel sepanjang 2 kaki ini memastikan antarmuka listrik dan mekanis yang sangat aman untuk titik pemantauan getaran yang kritis. Kabel ini dibuat khusus untuk integrasi dengan rak monitor lokal dan tidak digunakan dengan Rumah Transduser Kecepatan 21128.

Fitur

• Penolakan Derau Tinggi: Konfigurasi pasangan terpilin yang dipadukan dengan kabel pembuangan pelindung terintegrasi mengisolasi sinyal transduser yang sensitif dari EMI/RFI instalasi.
• Terminasi Tangguh: Dilengkapi konektor betina 2 soket cetak yang tahan kelembapan untuk penyegelan sisi sensor yang andal.
• Antarmuka Panel yang Aman: Dilengkapi lug terminal berkualitas tinggi yang telah dipasangkan sebelumnya untuk pemasangan langsung dan andal pada strip penghalang serta backplane monitor.
• Mekanika Presisi: Konduktor 22 AWG berukuran optimal menjaga kontinuitas listrik dan ketahanan mekanis dalam kondisi getaran struktural.
• Optimasi Jalur Pendek: Desain dengan panjang minimum 2 kaki mencegah kabel kendur berlebih, sehingga kabinet kontrol tetap rapi dan bebas dari loop induktif.

Aplikasi

• Loop sistem perlindungan mesin (misalnya monitor seri Bently Nevada 3500 dan 1900).
• Sambungan probe proksimitas dan sensor getaran ke kotak sambungan.
• Pemantauan kondisi mesin berputar balance-of-plant.
• Pengaturan jalur transduser struktural lokal dan kabinet internal jarak pendek.

Tabel Spesifikasi Teknis

Koneksi dan Antarmuka

Wawasan Engineering Empiris

Model Alternatif & Kompatibilitas

Kabel interkoneksi 9571-02 dioptimalkan untuk konfigurasi monitor industri standar. Penting untuk dicatat bahwa kabel standar khusus ini tidak kompatibel dengan Bently Nevada 21128 Velocity Transducer Housing karena keterbatasan celah diameter dan kendala koneksi fisik. Jika pabrik Anda menggunakan housing 21128, Anda harus memperoleh rakitan kabel khusus yang tahan percikan atau berarmor, yang dibuat khusus untuk profil enclosure tersebut.

Kesalahan Umum Aplikasi & Catatan Engineering

Karena ini adalah varian non-armored, kehati-hatian harus diberikan selama perutean. Hindari merutekan 9571-02 secara paralel langsung dengan jalur motor AC tegangan tinggi atau kabel output variable frequency drive (VFD). Karena tidak memiliki armor mekanis, kabel ini harus selalu ditempatkan di dalam conduit atau baki kabel khusus yang di-ground-kan saat dirutekan di luar kabinet instrumen lokal yang tertutup, untuk mencegah kabel terpotong atau remuk secara fisik.

Tips Commissioning & Pengkabelan

Untuk memastikan integritas diagnostik getaran frekuensi tinggi, selalu terminasi kabel drain shield pada ground rak monitor. Jangan pernah meng-ground-kan shield di kedua ujungnya; grounding ganda menciptakan ground loop yang memasukkan derau listrik 50/60 Hz ke jalur sinyal, yang dapat menyebabkan trip instrumen palsu atau kerusakan data spektral.
