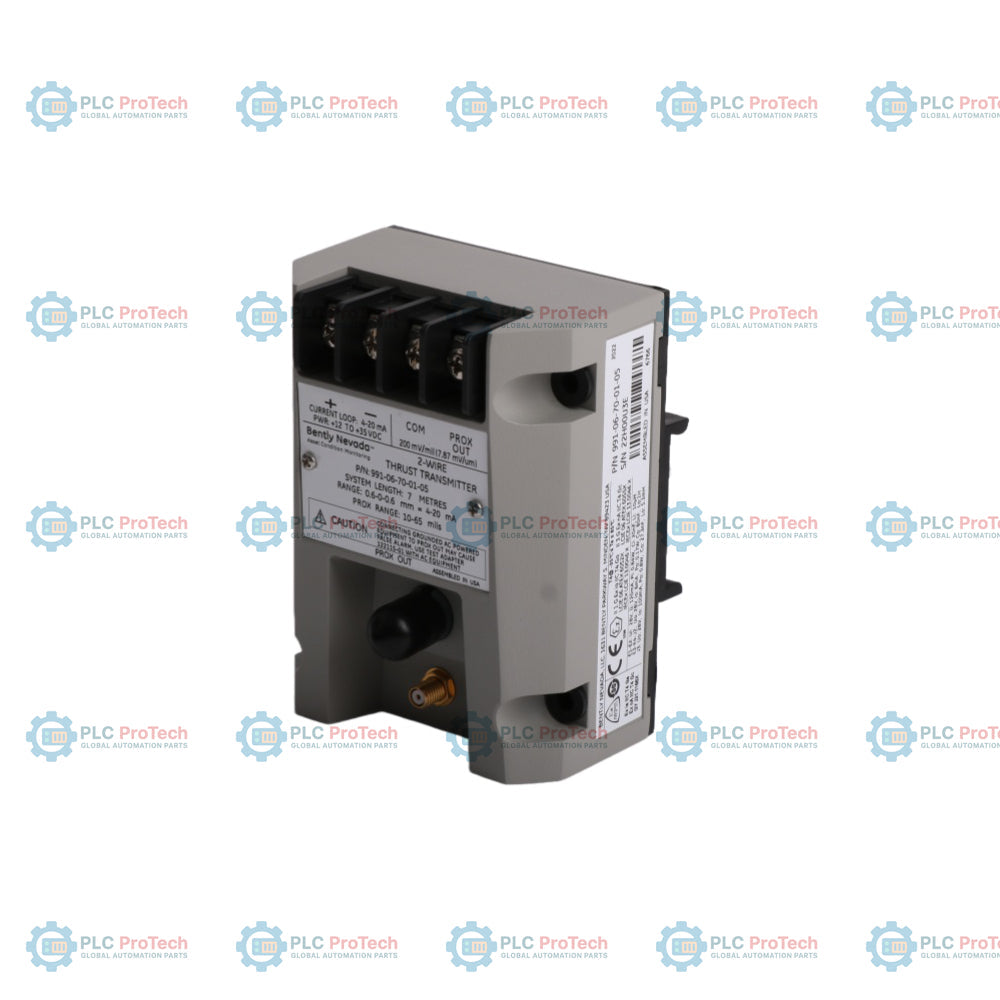

Pemancar Dorong Bently Nevada 991-06-70-01-CN 991

Deskripsi

Bently Nevada 991-06-70-01-CN adalah Transmiter Dorong Aksial 991 bertenaga loop 2 kabel yang dirancang untuk mengukur posisi poros aksial dan perpindahan dorong pada mesin berputar. Transmiter memproses sinyal mentah dari sistem probe kedekatan yang kompatibel dan mengondisikannya menjadi output 4 hingga 20 mA DC yang stabil dan berbanding lurus dengan pergerakan mekanis. Desain ini memungkinkan integrasi langsung ke PLC, arsitektur DCS, atau sistem SCADA tanpa memerlukan rak monitor perlindungan mesin khusus. Perangkat ini menyediakan pemantauan kontinu yang hemat biaya untuk aset industri kritis yang memerlukan pelacakan perpindahan aksial guna mencegah kegagalan bantalan dorong yang katastrofik.

Fitur

• Arsitektur 2 kabel bertenaga loop mengurangi kebutuhan pengkabelan lapangan dan biaya pemasangan.
• Output analog standar 4 hingga 20 mA DC terhubung langsung ke sistem kontrol proses.
• Jack BNC panel depan menyediakan sinyal tegangan mentah ter-buffer untuk diagnosis dan kolektor data portabel.
• Teknologi penginderaan arus eddy tanpa kontak memastikan pengoperasian jangka panjang tanpa keausan.
• Desain ringkas dan hemat ruang, sesuai untuk pemasangan langsung pada rel DIN berdensitas tinggi.

Aplikasi

• Pemantauan perpindahan dorong aksial kompresor sentrifugal
• Pelacakan posisi rotor turbin uap dan gas
• Penyelarasan poros pompa umpan boiler bertekanan tinggi
• Diagnosis keausan bantalan dorong gearbox industri
• Penentuan posisi poros kipas induced draft dan forced draft

Informasi Pemesanan

• 991: Transmiter Dorong Aksial
• 06: Kompatibilitas dengan probe kedekatan 3300 XL 8 mm dengan rentang linear 1,0 mm
• 70: Opsi panjang sistem 7,0 meter
• 01: Opsi pemasangan rel DIN 35 mm
• CN: Opsi persetujuan yang disertifikasi untuk standar regional atau khusus negara (China/NEPSI/GB)

Spesifikasi Teknis

Sambungan / Antarmuka

Panduan Pemasangan

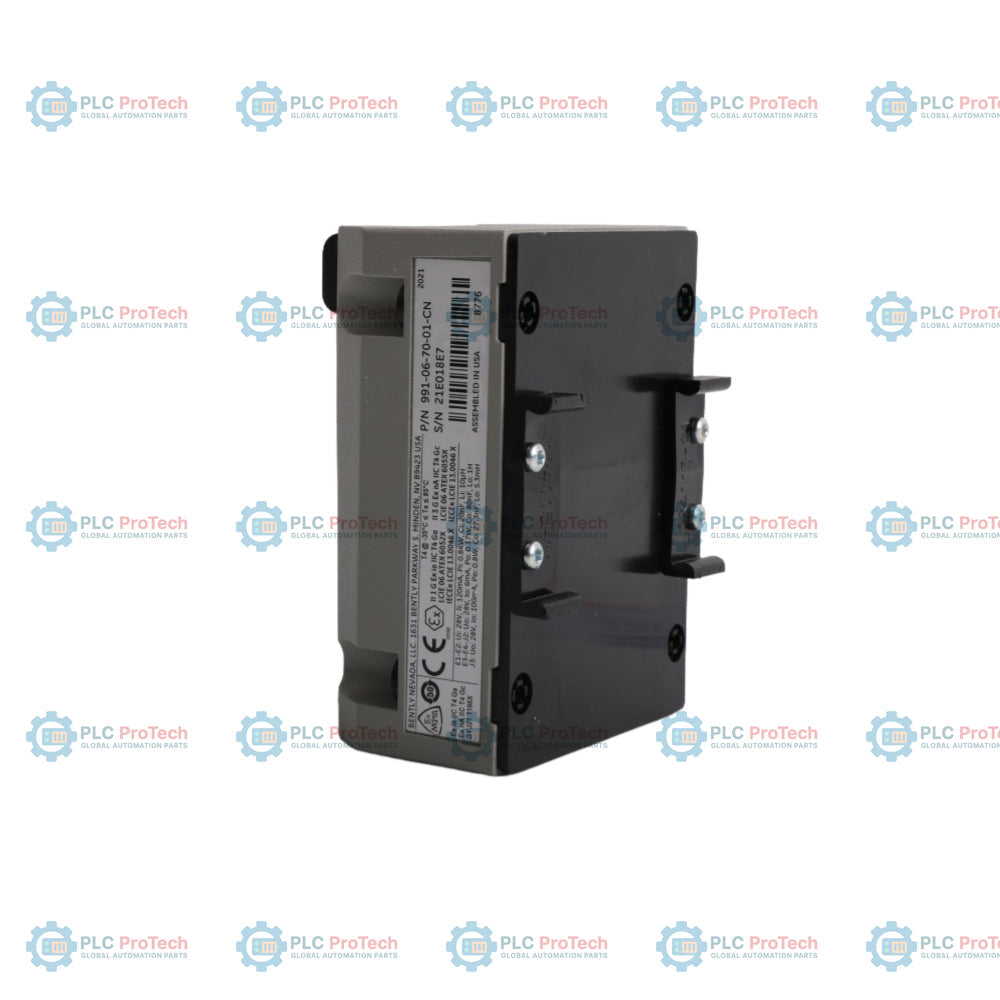

• Pemasangan Rel DIN: Kencangkan housing dengan kuat pada rel DIN standar 35 mm menggunakan klip dudukan DIN terintegrasi di dalam enclosure industri pelindung dengan peringkat IP54 atau lebih tinggi.
• Opsi Pemasangan Bulkhead: Sebagai alternatif, gunakan 4 lubang pemasangan (diameter $5.8 \text{ mm}$) dengan jarak $69.9 \text{ mm} \times 63.5 \text{ mm}$ untuk pemasangan panel datar/bulkhead menggunakan sekrup 6-32 x 1.326 yang disediakan.
• Protokol Pelindung: Hubungkan pelindung kabel transduser input ke terminal SHLD. Pelindung loop kontrol eksternal harus diardekan hanya pada sisi sistem kontrol (PLC/DCS) untuk menghilangkan loop arde.
• Pengaturan Celah Probe: Atur celah fisik probe menggunakan voltmeter digital pada jack BNC atau terminal COM untuk memastikan sensor berada dalam rentang tegangan linearnya sebelum digunakan.
• Pemisahan Kabel: Rutekan semua kabel sensor input dan kabel loop arus output menjauhi saluran AC tegangan tinggi atau kabel penggerak frekuensi variabel untuk mengurangi gangguan EMI/RFI.

Kepatuhan dan Sertifikasi

• Varian Persetujuan CN (Bersertifikasi untuk kepatuhan area berbahaya regional, seperti standar NEPSI / GB)

TANYA JAWAB

Berapa dimensi enklosur yang tepat untuk perencanaan tata letak kabinet?

Jejak dasar berukuran panjang 100,1 mm dan lebar 73,9 mm, dengan tinggi profil maksimum 53,3 mm saat klip rel DIN 35 mm terpasang.

Berapa ukuran lubang pemasangan bulkhead alternatif?

Unit ini memiliki 4 lubang pemasangan berdiameter 5,8 mm, yang ditata dalam pola pusat persegi panjang presisi berukuran 69,9 mm × 63,5 mm.

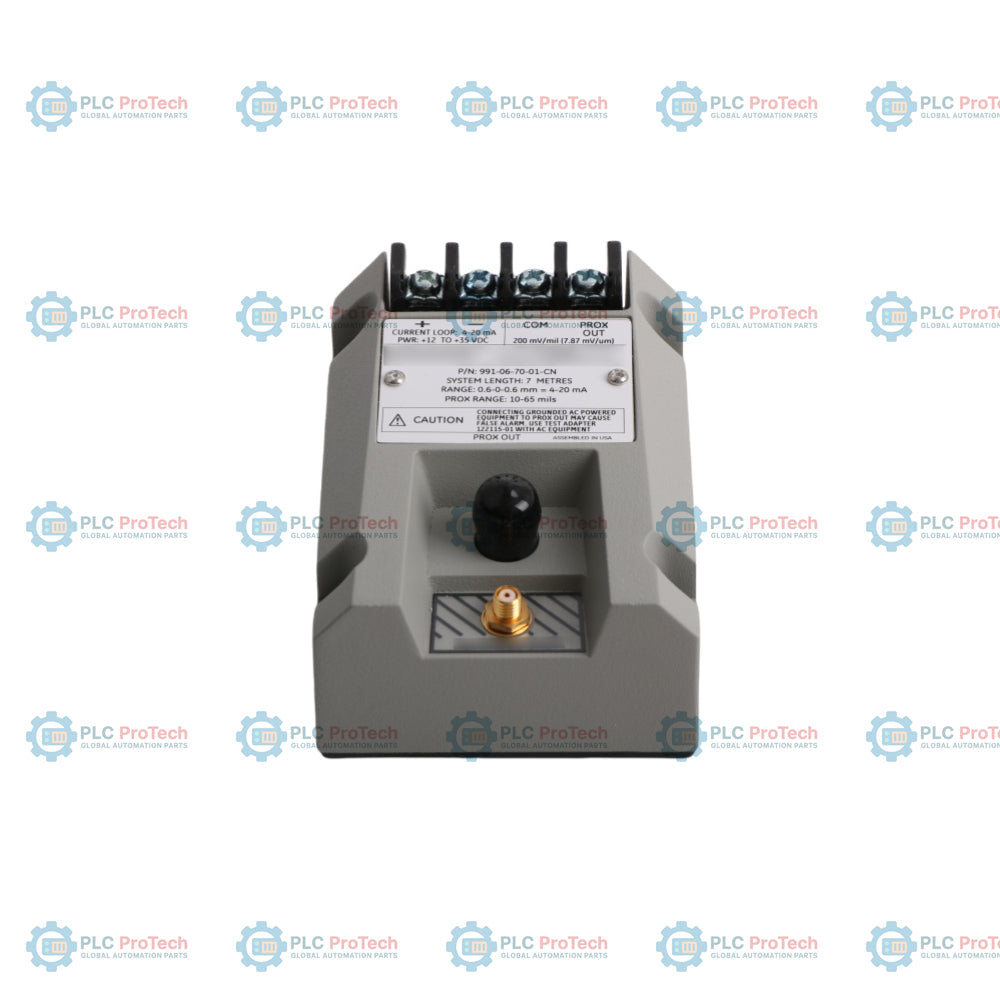

Apa fungsi konektor BNC pada pelat depan?

Perangkat ini menyediakan output tegangan mentah yang tidak dikondisikan dan telah dibuffer untuk menghubungkan instrumen diagnostik serta penganalisis sinyal dinamis tanpa mengganggu loop arus 4 hingga 20 mA.

Apakah perangkat ini memerlukan jalur catu daya terpisah?

Tidak, perangkat ini sepenuhnya beroperasi menggunakan daya loop, dengan mengambil tegangan operasinya langsung dari jalur sinyal 4 hingga 20 mA.

Apa yang terjadi jika opsi panjang sistem tidak sesuai dengan probe?

Menghubungkan kombinasi probe/kabel ekstensi yang tidak sesuai dengan kalibrasi panjang 7,0 meter yang ditentukan akan menyebabkan ketidaklinieran pengukuran yang parah dan kesalahan faktor skala.

Apakah transmitter ini dapat dipasang di lingkungan luar ruangan?

Perangkat ini harus dipasang di dalam kotak sambungan lapangan kedap cuaca dengan peringkat NEMA 4X atau IP65/66 untuk melindunginya dari kelembapan, debu, dan sinar matahari langsung.

Apakah output transmitter kompatibel dengan kartu input analog standar?

Ya, output 4 hingga 20 mA dapat langsung dihubungkan ke kartu input analog diferensial atau single-ended standar pada PLC atau DCS apa pun.

Apa arti kode sufiks CN?

Sufiks CN menunjukkan kepatuhan terhadap sertifikasi regional tertentu, yang umumnya sesuai dengan standar keselamatan nasional dan standar area berbahaya Tiongkok.

Apakah unit ini dapat dikalibrasi di lapangan untuk rentang linear yang berbeda?

Tidak, rentang linear dan faktor skala sudah terhubung permanen dan dikalibrasi di pabrik. Perubahan rentang memerlukan konfigurasi model yang berbeda.

Bagaimana polaritas loop terbalik memengaruhi transmitter?

Perangkat ini memiliki perlindungan dioda internal terhadap polaritas terbalik, yang berarti perangkat tidak akan berfungsi jika kabel dipasang terbalik, tetapi tidak akan rusak.
