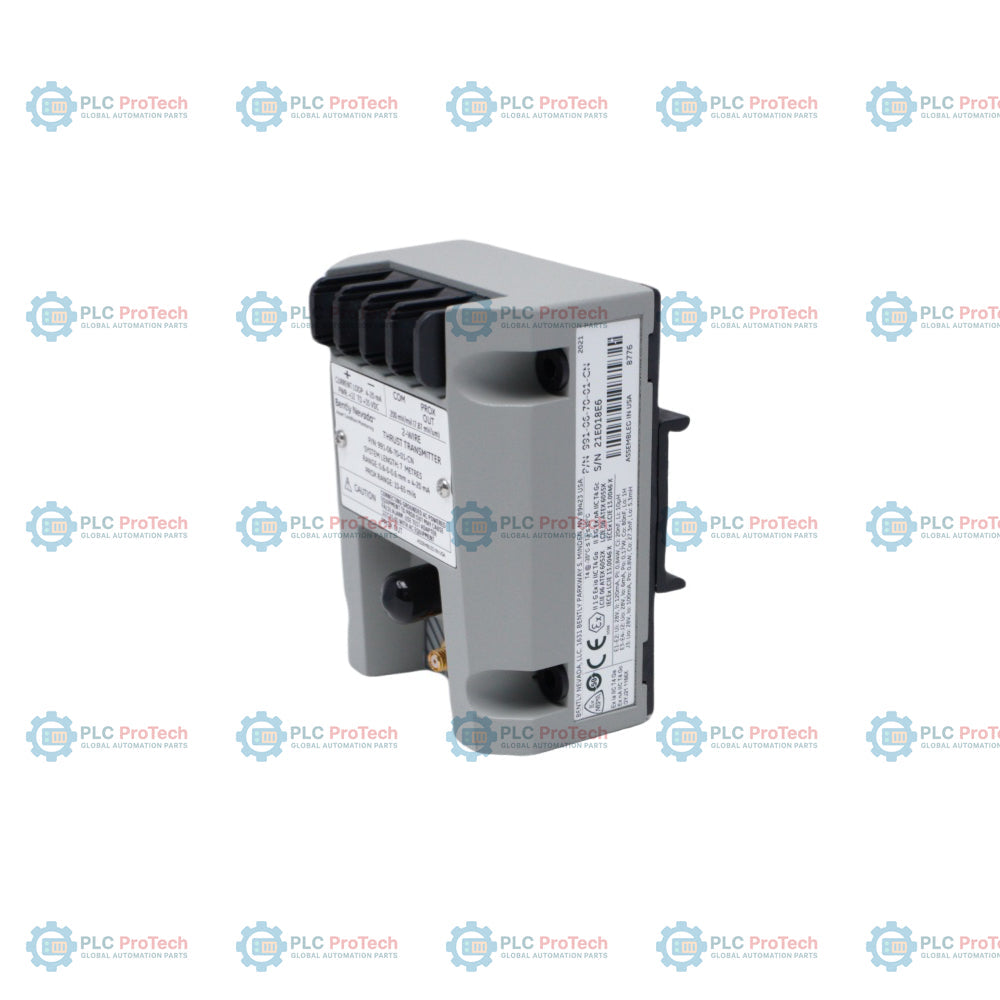

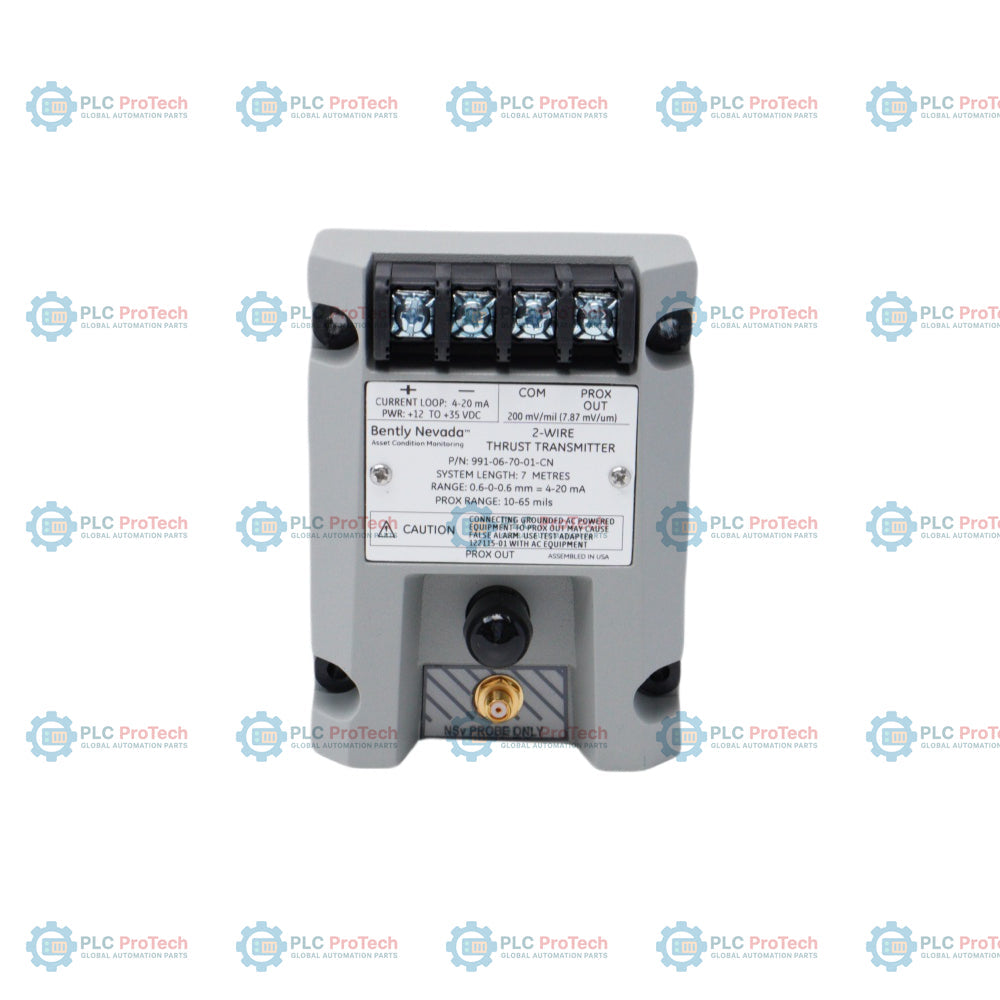

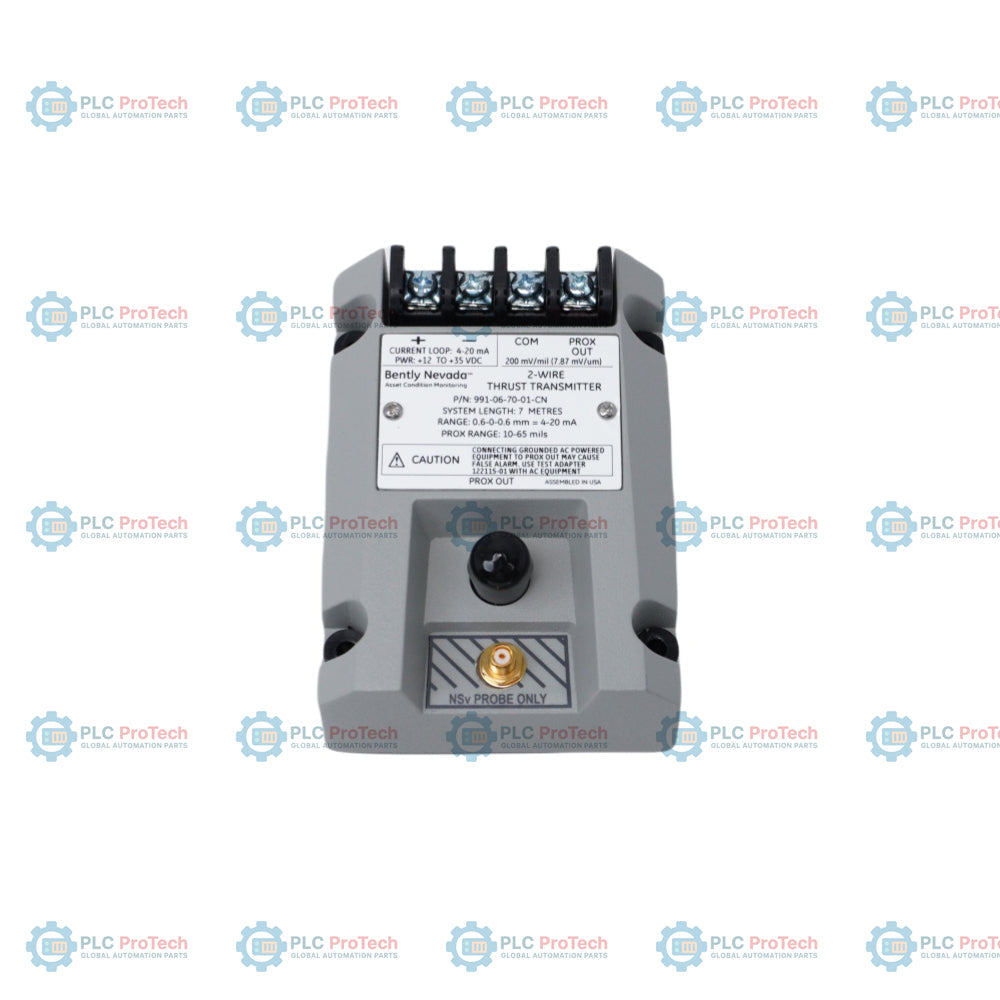

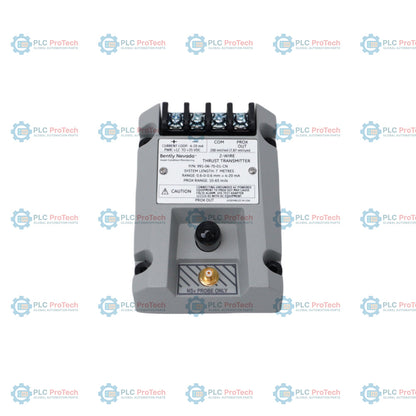

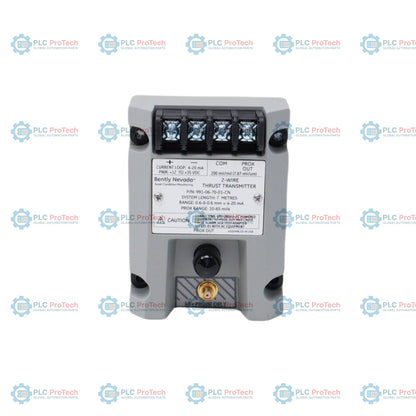

Bently Nevada 991-06-70-02-01 Pemancar Dorong Aksial

Deskripsi

Bently Nevada 991-06-70-02-01 adalah Pemancar Dorong 2 kabel bertenaga loop yang dirancang untuk memproses sinyal dari sistem probe proksimitas guna mengukur posisi aksial poros atau perpindahan dorong pada mesin berputar. Perangkat ini mengondisikan sinyal mentah menjadi output analog standar 4 hingga 20 mA yang sebanding dengan total pergerakan target. Perangkat ini dirancang untuk terhubung langsung dengan sistem kontrol seperti arsitektur PLC atau DCS tanpa memerlukan rak monitor terpisah, sehingga menyediakan konfigurasi hemat biaya untuk perlindungan mesin kritis. Unit ini dioptimalkan untuk integrasi dengan transduser proksimitas yang kompatibel guna memastikan pemantauan perpindahan aksial berkecepatan tinggi dan akurat di lingkungan industri.

Fitur

• Desain 2 kabel bertenaga loop menyederhanakan pengkabelan lapangan dan mengurangi biaya pemasangan.
• Output analog langsung 4 hingga 20 mA terhubung secara mulus dengan sistem PLC dan DCS.
• Prinsip pengukuran arus eddy tanpa kontak memberikan keandalan jangka panjang.
• Konektor BNC khusus menyediakan sinyal tegangan mentah terbuffer untuk diagnostik.
• Desain ringkas yang dapat dipasang pada rel DIN menghemat ruang kabinet kontrol.

Aplikasi

• Pemantauan perpindahan dorong aksial pada kompresor sentrifugal
• Pelacakan posisi aksial rotor turbin uap dan gas
• Pemantauan poros pompa umpan boiler
• Evaluasi keausan bantalan dorong kotak roda gigi industri
• Pemosisian poros kipas dan blower berkecepatan tinggi

Informasi Pemesanan

• 991: Pemancar Dorong
• 06: Kompatibilitas dengan probe proksimitas 3300 XL 8 mm dengan rentang linear 1,0 mm
• 70: Opsi panjang sistem 7,0 meter
• 02: Opsi pemasangan rel DIN 35 mm
• 01: Opsi multi-persetujuan (ATEX, IECEx, CSA)

Spesifikasi Teknis

Koneksi / Antarmuka

Panduan Pemasangan

• Pemasangan Rel DIN: Jepit pemancar dengan aman pada rel DIN 35 mm yang diarde di dalam penutup berperingkat IP54 atau lebih tinggi untuk melindunginya dari masuknya debu dan air.
• Terminasi Shield: Hubungkan shield kabel transduser ke terminal SHLD transmitter, dan pastikan shield loop kontrol di-ground-kan hanya di sisi DCS/PLC.
• Penyesuaian Celah Probe: Pastikan probe proximity terkait disesuaikan secara mekanis ke tegangan rentang tengah fisiknya sebelum mengkalibrasi titik nol 4 hingga 20 mA.
• Perutean Kabel: Pisahkan kabel probe proximity input dan kabel loop arus output dari saluran AC bertegangan tinggi untuk mencegah kopling kebisingan magnetis.
• Polaritas Catu Daya: Verifikasi polaritas tegangan loop sebelum memberi energi untuk mencegah kerusakan pada dioda perlindungan internal.

Kepatuhan dan Sertifikasi

• ATEX
• IECEx
• CSA

FAQ

Apa fungsi utama transmitter ini?

Perangkat ini mengubah sinyal mentah dari probe proximity menjadi loop arus 4 hingga 20 mA yang proporsional untuk memantau perpindahan aksial poros.

Apakah perangkat ini memerlukan sistem pemantauan berbasis rak terpisah?

Tidak, perangkat ini dirancang untuk mengirim data langsung ke PLC atau DCS, sehingga tidak memerlukan monitor berbasis rak khusus.

Bagaimana teknisi mengumpulkan data getaran dinamis mentah dari unit ini?

Jack BNC panel depan menyediakan akses lokal ke sinyal dinamis yang belum dikondisikan menggunakan pengumpul data portabel standar.

Berapa tegangan loop yang diperlukan untuk menyalakan unit dengan benar?

Transmitter beroperasi secara efisien dalam rentang tegangan catu loop standar 17 hingga 30 VDC.

Dapatkah unit ini dipasang langsung pada rumah mesin?

Perangkat ini harus dipasang di kotak sambungan lapangan atau enclosure kontrol yang terlindung untuk meminimalkan paparan suhu tinggi dan getaran berlebihan.

Apa yang terjadi jika polaritas loop terbalik secara tidak sengaja saat pemasangan kabel?

Perlindungan polaritas terbalik internal mencegah kerusakan komponen, tetapi unit tidak akan menghasilkan sinyal arus sampai masalah tersebut diperbaiki.

Apakah kalibrasi diperlukan saat pemasangan awal?

Perangkat keras dikalibrasi dari pabrik untuk panjang sistem dan jenis probe tertentu, sehingga selama pemasangan hanya diperlukan verifikasi celah.

Dapatkah sistem probe sepanjang 5 meter dihubungkan ke opsi transmitter 7,0 meter?

Tidak, ketidaksesuaian opsi panjang sistem listrik akan menyebabkan kesalahan linearitas yang signifikan dan merusak keakuratan output.

Apa pentingnya opsi sufiks multi-persetujuan?

Perangkat ini menyatakan bahwa transmitter memenuhi syarat untuk dipasang di area berbahaya tertentu berdasarkan pedoman ATEX, IECEx, dan CSA jika dipasang dengan barrier.

Bagaimana kebisingan listrik dari variable frequency drive harus ditangani?

Pastikan semua pelindung utuh, terisolasi dengan baik dari ground mesin, dan dihubungkan hanya ke rel common instrumen yang sesuai.
