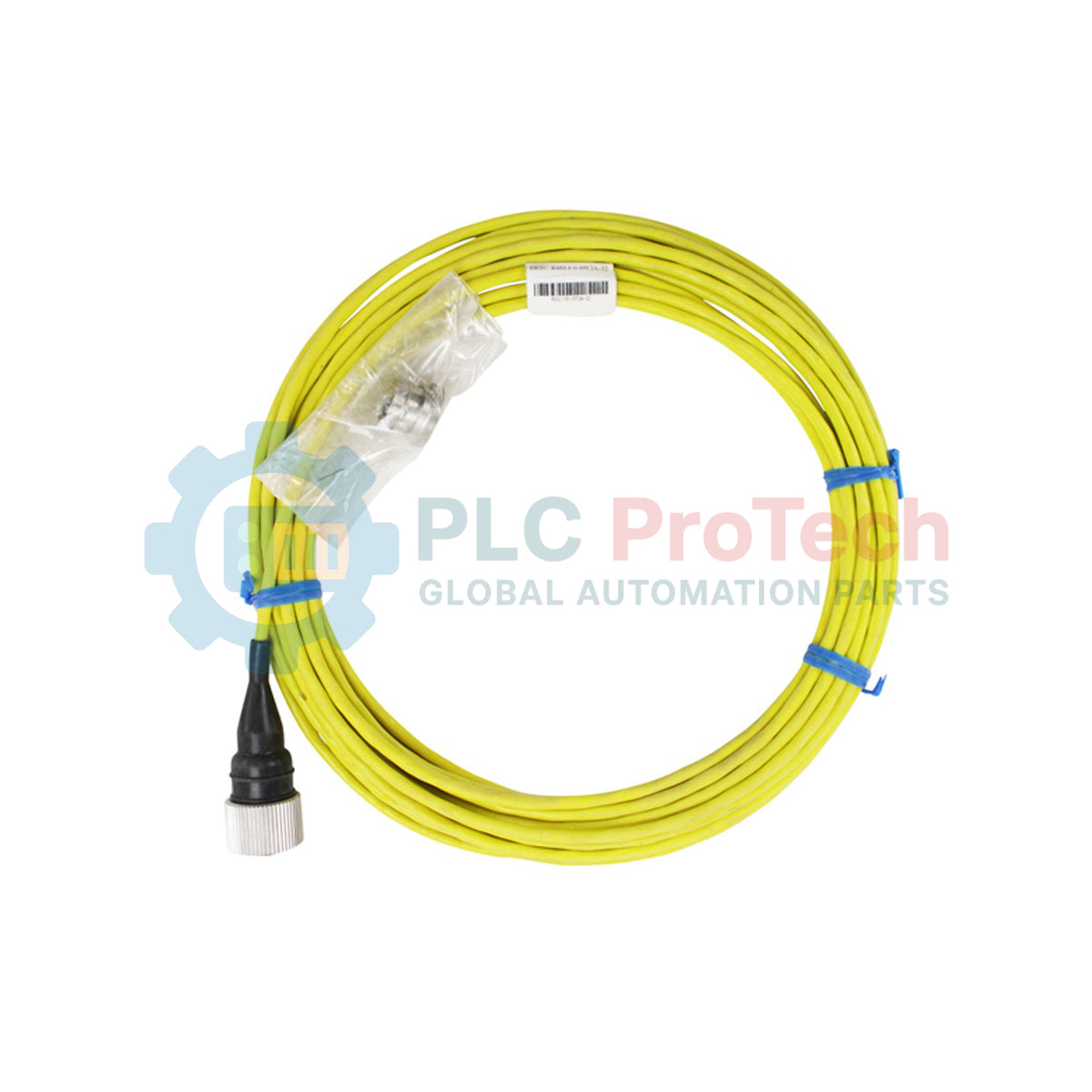

Kabel Interkoneksi Bently Nevada CB2W100-064

Ringkasan Teknis

Bently Nevada CB2W100-064 adalah kabel interkoneksi sepanjang 64 kaki (19,5 meter) yang dirancang untuk mentransmisikan sinyal getaran dinamis dan akselerasi dalam sistem perlindungan mesin. Kabel ini membentuk jalur sinyal yang aman dan rendah derau antara transduser industri dan rak pemantauan, sehingga meminimalkan interferensi elektromagnetik (EMI) serta mencegah pelemahan sinyal atau trip palsu. Kabel ini menggunakan arsitektur pasangan terpilin dengan pelindung khusus untuk mempertahankan integritas sinyal pada jalur jarak jauh di lingkungan elektromagnetik yang keras.

Konfigurasi Teknis

• CB2W100: Penanda seri produk untuk kabel interkoneksi sinyal dinamis premium bersuhu tinggi.
• -064: Menentukan panjang fisik kabel secara tepat, yaitu 64 kaki (setara dengan 19,5 meter).
• Konektor: Dilengkapi konektor 2 soket standar MIL-C 5015 di ujung sensor dengan isolasi tahan percikan, yang beralih ke terminasi potong rata di ujung monitor/kotak sambungan.
• Konduktor: Konduktor tembaga pasangan terpilin 20 AWG yang dioptimalkan untuk resistansi listrik rendah dan kekuatan tarik tinggi.
• Pelindung: Pelindung anyaman atau foil terintegrasi yang memberikan perlindungan menyeluruh terhadap derau frekuensi radio dan elektrostatik.
• Bahan Selubung: Insulasi Teflon (FEP) kuning berdaya tahan tinggi yang menawarkan ketahanan kimia dan stabilitas termal unggul.

Spesifikasi Teknis

Tanya Jawab Teknis

T: Bagaimana kabel pelindung CB2W100-064 harus diterminasi untuk menghindari loop arde?

Pelindung harus diarde pada satu titik saja, biasanya di rak monitor atau arde struktur di dalam kotak sambungan. Biarkan pelindung mengambang dan terisolasi di ujung transduser menggunakan rumah konektor MIL-C 5015 premium berisolasi untuk mencegah arus arde sirkulasi mengganggu sinyal getaran.

T: Apakah kabel ini dapat digunakan dengan sistem probe kedekatan atau hanya untuk akselerometer?

Konfigurasi MIL-C 5015 2 soket ini terutama dirancang untuk akselerometer 2 kabel dan sensor kecepatan. Probe kedekatan standar memerlukan kabel ekstensi 3 kabel (seperti seri 3300 XL). Pastikan susunan pin transduser sebelum pemasangan.

T: Berapa peringkat suhu maksimum untuk selubung Teflon kuning?

Selubung Teflon (FEP) memiliki peringkat untuk pengoperasian kontinu dari -55 hingga +200 derajat C, sehingga sesuai untuk pemasangan di dekat permukaan casing panas pada turbin uap, turbin gas, dan kompresor.

Panduan Lapangan

1. Pertahankan radius tekuk minimum 75 mm selama pemasangan untuk mencegah kelelahan atau kerusakan konduktor internal maupun lapisan insulasi Teflon.
2. Rutekan kabel melalui konduit logam khusus yang diarde saat dipasang melintasi bentang struktur terbuka untuk memberikan perlindungan mekanis dan pelindung EMI sekunder.
3. Kencangkan konektor berulir MIL-C 5015 ke rumah sensor menggunakan kunci torsi terkalibrasi, dan pastikan segel tahan percikan terkompresi sepenuhnya tanpa pengencangan berlebihan.
4. Jauhkan kabel interkoneksi dari saluran daya AC tegangan tinggi dengan jarak minimum 300 mm untuk menghilangkan crosstalk dan derau induksi pada sinyal getaran AC/DC bertegangan rendah.
