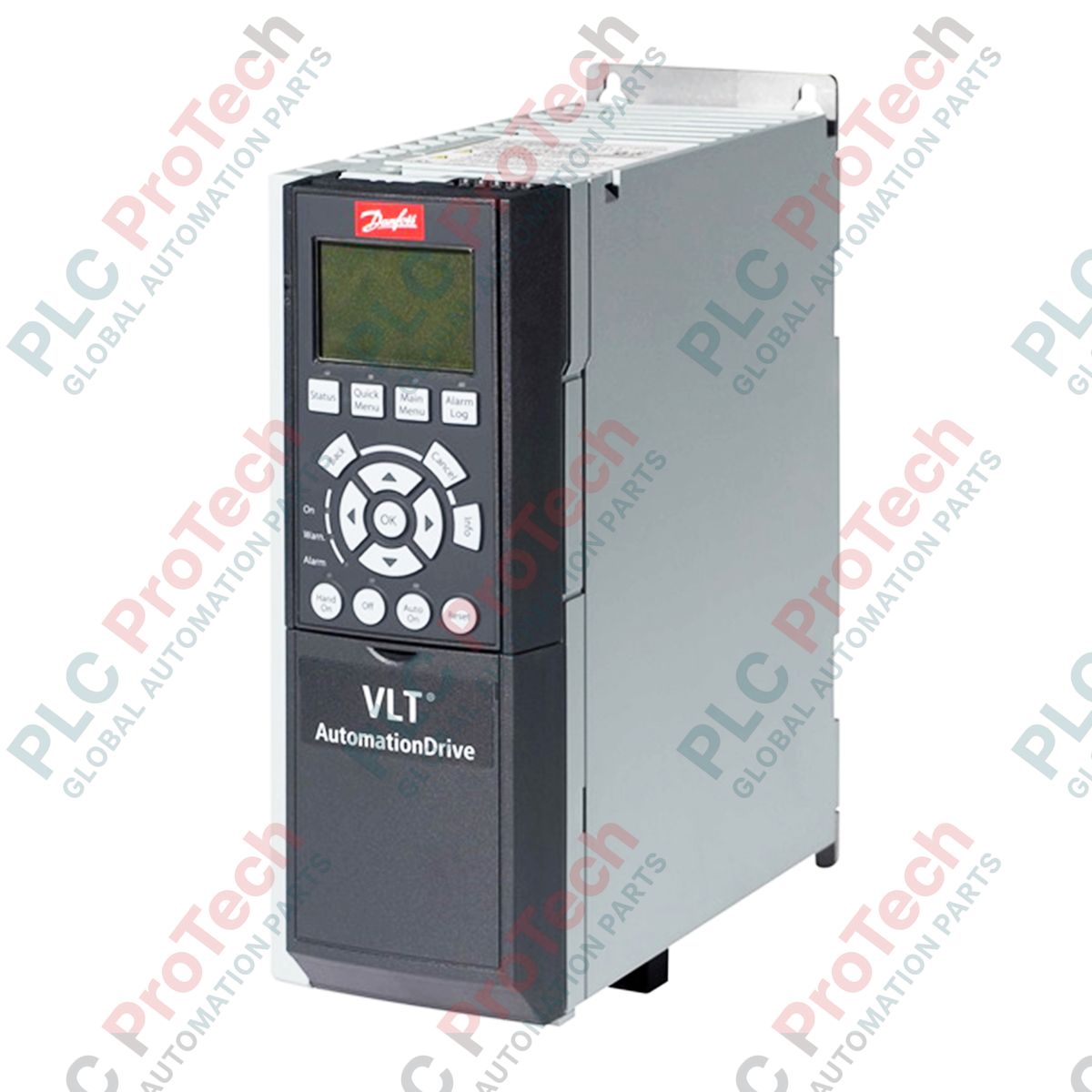

Danfoss 131B5946 FC-302P22KT5E20H1 VLT AutomationDrive

Ikhtisar Produk

Danfoss 131B5946 (FC-302P22KT5E20H1) adalah VLT AutomationDrive FC 302 berkinerja tinggi, dirancang untuk memberikan kontrol motor superior pada proses otomasi industri yang kompleks. Dirancang untuk aplikasi dinamis tinggi seperti konveyor, mesin pengolahan kompleks, dan lini pengemasan, drive ini memberikan regulasi kecepatan dan torsi yang presisi. Dengan mengintegrasikan kontrol motor cerdas, 131B5946 mengoptimalkan konsumsi daya dan mengurangi keausan mekanis, berperan sebagai komponen penting dalam memaksimalkan ketersediaan sistem dan meminimalkan waktu henti di lingkungan produksi dengan permintaan tinggi.

Konfigurasi Teknis

FC-302P22KT5E20H1 dibangun di atas arsitektur VLT AutomationDrive yang kokoh, dengan fokus pada fleksibilitas dan integrasi modular.

• Arsitektur Perangkat Keras: Model ini memiliki daya keluaran 22 kW dan dirancang untuk sistem pasokan tiga fase 380 - 500 VAC. Ditempatkan dalam chassis berperingkat IP20, membuatnya cocok untuk pemasangan langsung di dalam kabinet listrik standar yang memerlukan pemasangan hemat ruang.
• Kepatuhan EMC: Unit ini dilengkapi dengan filter RFI kelas H1 terintegrasi, memenuhi persyaratan EN/IEC 61800-3 (Kelas A1/B / C1). Ini memastikan kompatibilitas dalam lingkungan industri sensitif dengan secara efektif menekan interferensi elektromagnetik.
• Kontrol Operasional: Sebagai bagian dari seri FC 302, drive ini menawarkan kemampuan I/O yang komprehensif dan dukungan fieldbus canggih, memungkinkan integrasi mulus ke dalam arsitektur otomasi pabrik yang ada untuk pemantauan dan kontrol waktu nyata.

Spesifikasi Teknis

Pertanyaan yang Sering Diajukan

Apakah drive ini cocok untuk lingkungan dengan standar EMC yang ketat?

Ya, filter RFI terintegrasi kelas H1 (A1/B / C1) dirancang khusus untuk memenuhi standar emisi elektromagnetik yang ketat, menjadikannya ideal untuk integrasi di pabrik yang memiliki elektronik kontrol sensitif terhadap gangguan.

Berapa jarak bebas yang diperlukan untuk drive berperingkat IP20 ini?

Manajemen termal yang tepat sangat penting. Pastikan jarak bebas minimal 150 - 200 mm di atas dan di bawah unit, tergantung ukuran rangka, untuk memungkinkan pendinginan konvektif optimal dan mencegah kelebihan panas.

Apakah 131B5946 dapat digunakan pada aplikasi yang membutuhkan torsi tinggi pada kecepatan rendah?

Ya, seri FC 302 sangat mampu mempertahankan torsi presisi pada kecepatan rendah menggunakan kontrol vektor fluks canggih, menjadikannya pilihan tepat untuk aplikasi start-up yang menuntut seperti konveyor berat atau ekstruder.

Panduan Teknik dan Praktik Terbaik

• Manajemen Termal Kabinet: Karena daya 22 kW, unit ini menghasilkan panas yang signifikan. Kabinet listrik harus dilengkapi dengan ventilasi udara paksa atau sistem pengendalian iklim. Selalu verifikasi total pelepasan panas komponen kabinet untuk memastikan suhu lingkungan internal tidak melebihi batas operasi drive.
• Kabel Terlindung: Gunakan kabel motor terlindung berkualitas tinggi untuk semua sambungan antara drive dan motor. Pelindung harus diakhiri di kedua sisi, yaitu pada housing drive dan kotak terminal motor menggunakan penjepit konduktif 360 derajat untuk menjaga integritas filter RFI kelas H1 dan meminimalkan kebisingan radiasi.
• Verifikasi Saat Start-up: Sebelum commissioning akhir, pastikan drive dikonfigurasi dengan data nameplate motor yang benar (Tegangan, Frekuensi, Arus). Lakukan fungsi auto-tune motor; ini penting agar drive dapat memodelkan motor dengan akurat dan mencapai efisiensi serta akurasi kontrol yang diharapkan.
