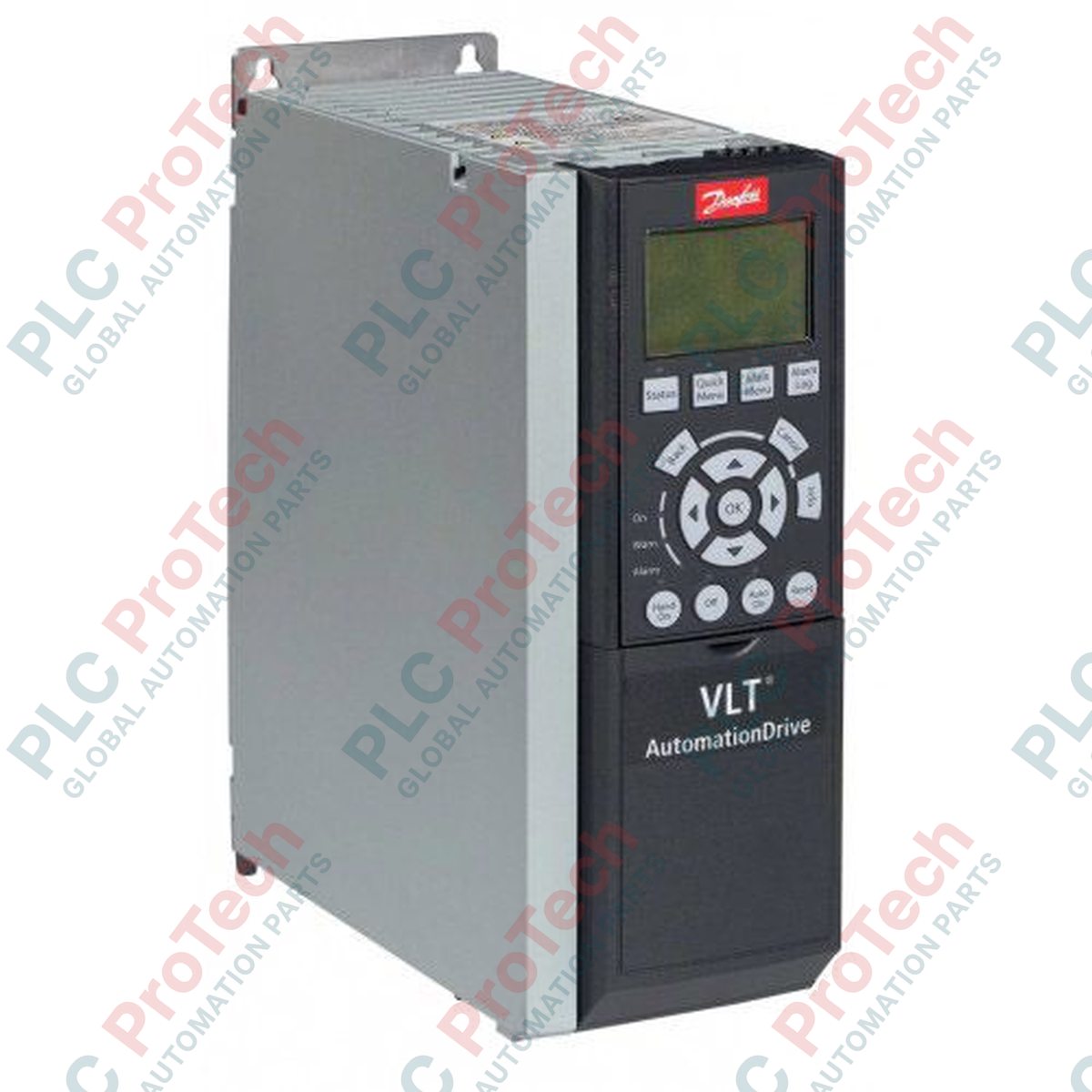

Danfoss VLT FC-302P7K5T5E20H2 AutomationDrive

Ikhtisar Produk

FC-302P7K5T5E20H2XXXXXXSXXXXA0BXCXXXXD0 (131B0689) adalah VLT® AutomationDrive FC-302 berperforma tinggi yang direkayasa oleh Danfoss untuk pengendalian motor industri tingkat lanjut. Dengan daya 7,5 kW (10 HP), inverter tiga fase ini dioptimalkan untuk tugas otomasi kompleks di sektor seperti perakitan otomotif, pengemasan berkecepatan tinggi, dan pemrosesan kimia. FC-302P7K5T5E20H2 dilengkapi konfigurasi perangkat keras khusus, termasuk antarmuka PROFIBUS DP MCA 101 dan modul cadangan MCB-107 24V DC, sehingga memastikan integrasi yang lancar ke jaringan fieldbus tingkat tinggi serta mempertahankan logika kontrol saat terjadi kehilangan daya utama. Ukuran rangka A3 yang kokoh dan manajemen termal cerdas secara signifikan mengurangi kegagalan terkait panas, sehingga memaksimalkan waktu operasi sistem di lingkungan produksi yang berat.

Konfigurasi Teknis

VLT® AutomationDrive FC-302 dibangun di atas platform modular yang dirancang untuk fleksibilitas maksimum. Unit khusus ini dikonfigurasi untuk tegangan listrik 380 - 500 VAC dan ditempatkan dalam selungkup IP20/Chassis, yang sesuai untuk pemasangan di dalam kabinet kontrol terlindung. Meskipun varian ini menggunakan filter RFI H2 untuk kompatibilitas elektromagnetik, unit ini dirancang untuk lingkungan standar dengan PCB tanpa pelapisan. Peningkatan fungsi penting yang disertakan dalam model ini adalah Opsi D (MCB-107), yang menyediakan daya cadangan 24V DC untuk kartu kontrol, sehingga komunikasi fieldbus dan posisi encoder tetap aktif meskipun daya listrik 400V diputus untuk keperluan keselamatan atau pemeliharaan. Opsi A (MCA 101) menambahkan konektivitas PROFIBUS DP berkecepatan tinggi, yang memungkinkan umpan balik diagnostik waktu nyata dan pengendalian kecepatan presisi.

Spesifikasi Teknis

Tanya Jawab Teknis

Apa manfaat cadangan 24V DC MCB-107 bagi sistem?

Modul MCB-107 memungkinkan sirkuit kontrol drive dan opsi komunikasi (seperti PROFIBUS) tetap mendapat daya dari sumber 24V eksternal. Hal ini memastikan PLC tidak kehilangan komunikasi dengan drive selama siklus daya listrik, mencegah alarm “kegagalan node” dan memungkinkan pemulihan sistem yang lebih cepat.

Apakah drive ini dapat digunakan di lingkungan dengan kelembapan tinggi?

Konfigurasi khusus ini memiliki tanda “X” untuk pelapisan PCB, yang berarti papan sirkuit tidak dilapisi. Untuk lingkungan dengan kelembapan tinggi atau gas korosif, disarankan menentukan versi “C” (pelapisan 3C3) untuk memastikan keandalan elektronik internal dalam jangka panjang.

Berapa panjang kabel maksimum yang didukung untuk motor?

Dengan filter RFI H2 pada rangka A3, FC-302 biasanya mendukung kabel motor berpelindung hingga 150 meter atau kabel tanpa pelindung hingga 300 meter dengan tetap mempertahankan kinerja. Namun, untuk kepatuhan EMC yang ketat, selalu lihat manual pemasangan Danfoss khusus untuk ukuran rangka A3.

Panduan Rekayasa & Pemasangan

• Mitigasi Harmonik: FC-302 mencakup reaktor DC link terintegrasi yang mengurangi distorsi harmonik hingga di bawah 40-45% THDi. Untuk lebih mengoptimalkan kualitas daya di fasilitas dengan banyak drive 7,5 kW, pastikan pasokan listrik seimbang dan pertimbangkan filter aktif hulu jika beban harmonik total melebihi 5% kapasitas transformator.

• Terminasi PROFIBUS: Saat memasang kabel opsi PROFIBUS MCA 101, pastikan sakelar terminasi fisik diatur ke “ON” hanya pada node pertama dan terakhir di segmen jaringan. Gunakan kabel PROFIBUS ungu berkualitas tinggi dan jaga jarak jalur sinyal minimal 200 mm dari kabel daya motor untuk mencegah kerusakan data.

• Pemasangan & Pendinginan: Rangka A3 memerlukan jarak bebas minimal 100 mm di atas dan di bawah unit untuk aliran udara vertikal. Karena ini merupakan chassis IP20, pastikan kapasitas kipas kabinet (m3/h) melebihi total disipasi panas semua drive di dalam selungkup untuk mencegah pemutusan akibat panas selama beban puncak 10 HP.
